Place of Origin:
CHINA
Μάρκα:
JFOPT
Πιστοποίηση:
CE, ISO9001
Αριθμό μοντέλου:
12 πυρήνες MPO (f) χαμηλής απώλειας
Μας ελάτε σε επαφή με

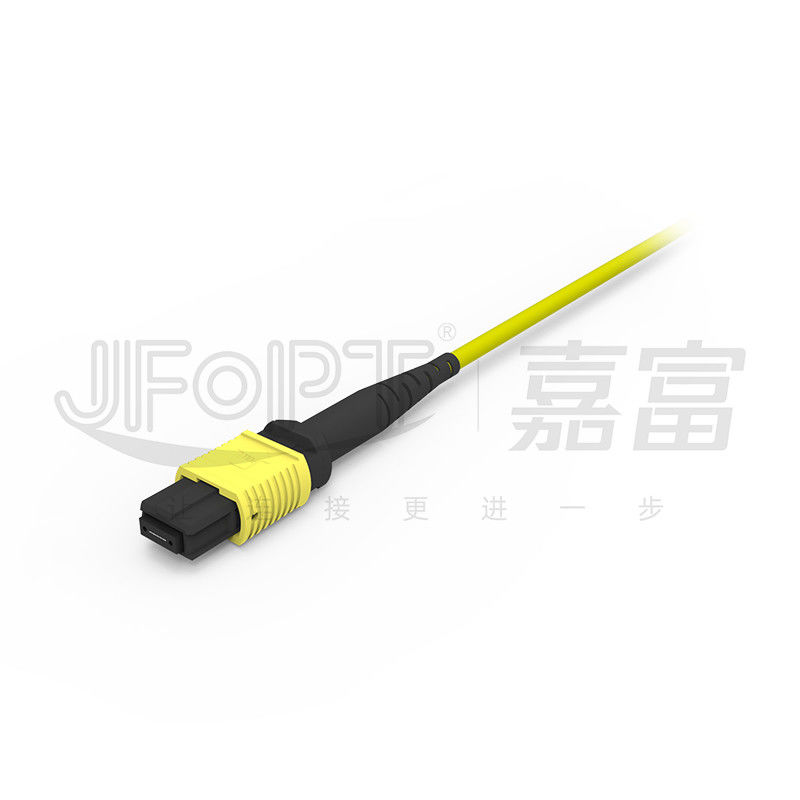

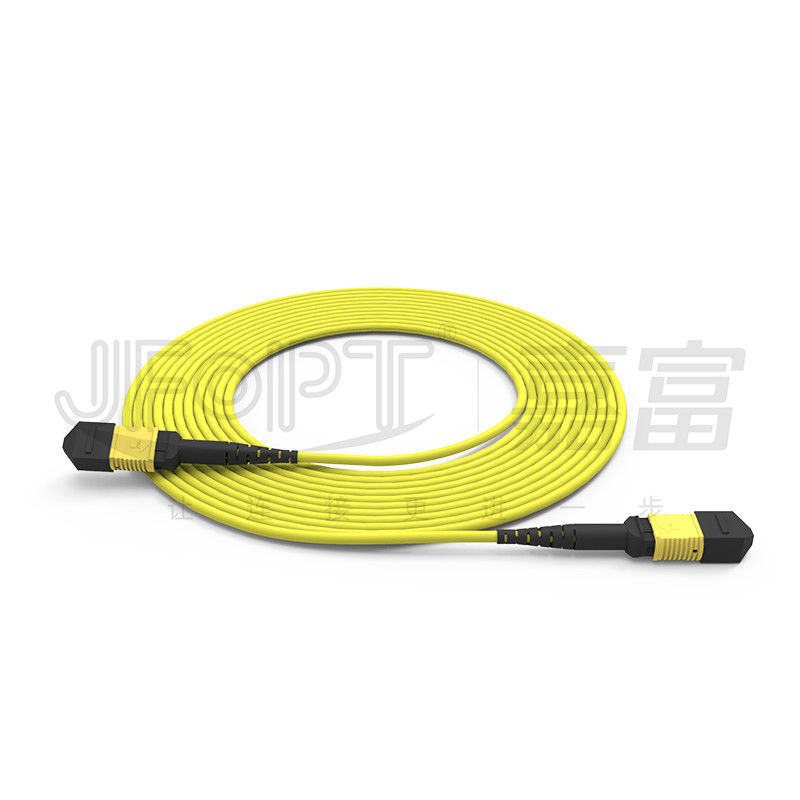

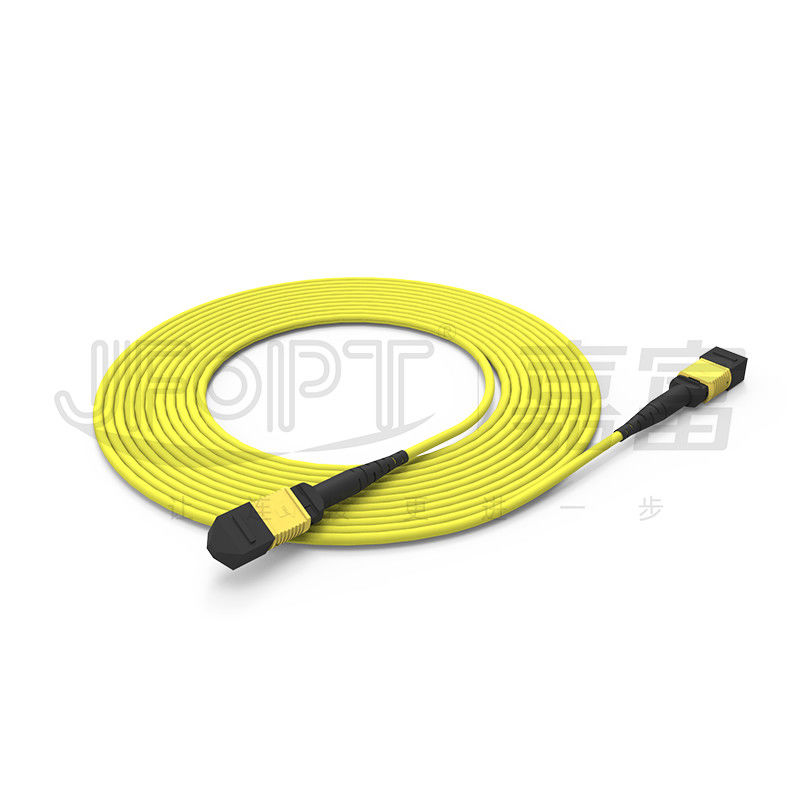

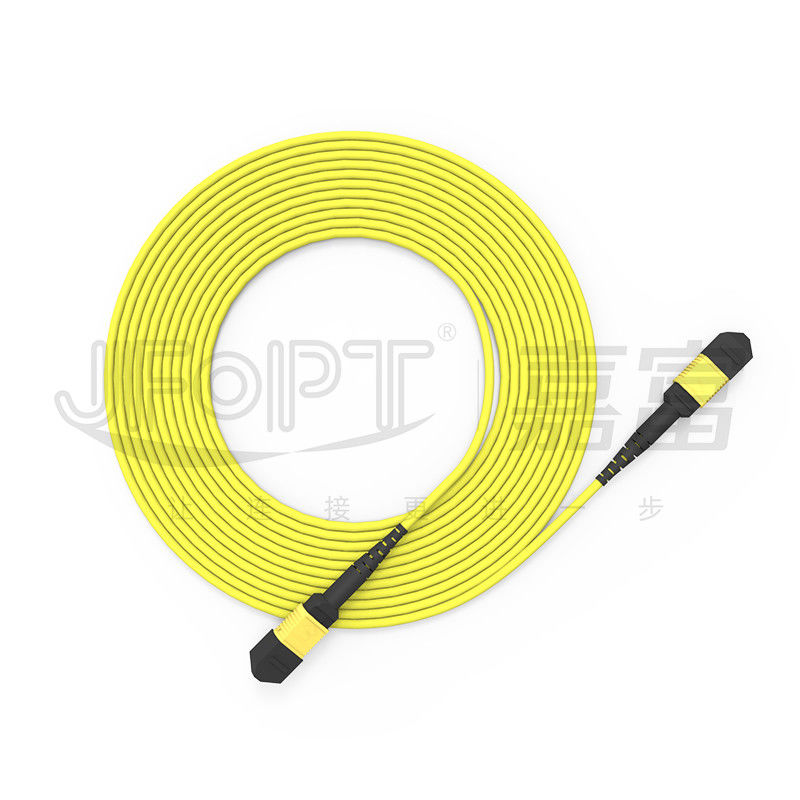

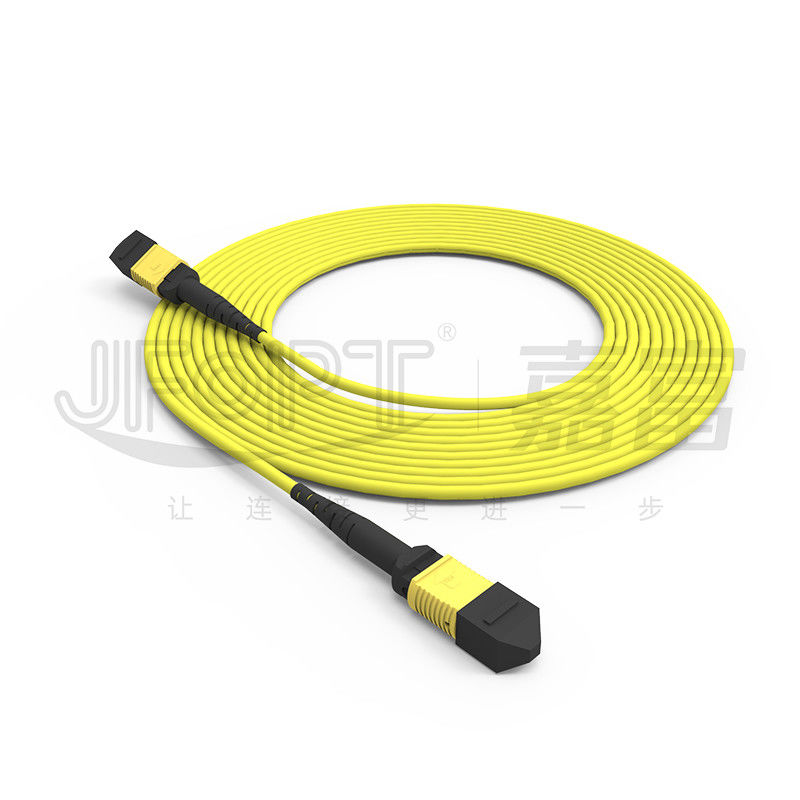

Το MPO Trunk Cable 12f είναι απαραίτητο για την εγκαθίδρυση μόνιμων συνδέσεων με τις μονάδες MPO.Με τη χρήση οπτικών καλωδίων μικρής διαμέτρου και 12-πυρηνικών συνδέσεων MPO, MPO προεπιλεγμένα οπτικά καλώδια μπορούν να δημιουργηθούν για plug-and-play λειτουργία.καθώς μπορούν να συνδεθούν απρόσκοπτα με ενότητες plug-and-play ή με πάνελ προσαρμογών MPO.
1Στρίψτε την επιφάνεια του τερματικού τμήματος της κατηγορίας Α.
Η τελική επιφάνεια του σιδηροτροχίου είναι σε επίπεδη κατάσταση στύσης.
2. LSZH χαμηλή καπνό.
η κάλυψη οπτικού καλωδίου χωρίς αλογόντα, με χαμηλή επιβράδυνση φλόγας και φιλική προς το περιβάλλον εξαλείφει τις εξωτερικές παρεμβολές σήματος και παρέχει διαφανή, σταθερή, ευέλικτη και φυσική μετάδοση
3Τετράγωνο ανθρώπινο σχεδιασμό.
Τετράγωνο στόμα και αντίθετο στόμα, ισχυρή ευελιξία, κατάλληλο για τις περισσότερες συσκευές με διεπαφές οπτικών ινών στην αγορά σήμερα
4- Ομαλή σχεδίαση.

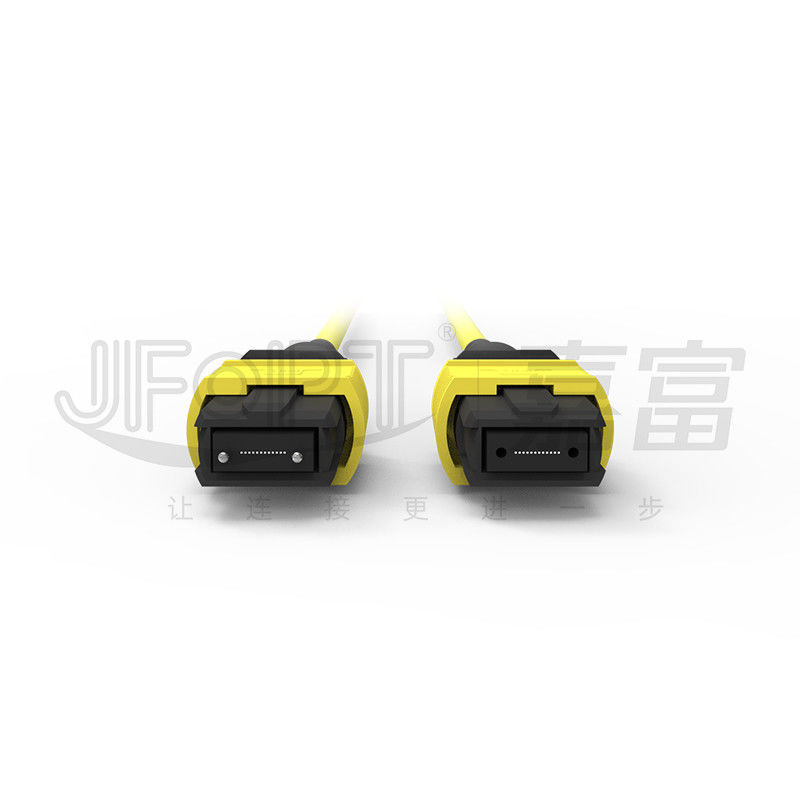

Ο σχεδιασμός του συνδέσμου είναι συμπαγής. Ένας συνδέσμος MPO / MTP μπορεί να φιλοξενήσει 12 πυρήνες. Είναι εύκολο να συνδέεται και να αποσυνδέεται για εύκολη εγκατάσταση και αφαίρεση.
5Προστασία από σκόνη.
Ο σύνδεσμος είναι συνδυασμένος με ένα καπάκι σκόνης για να προστατεύσει την τελική όψη του συνδετήρα από ζημιές, καθιστώντας το σύρμα να έχει μεγαλύτερη διάρκεια ζωής και λιγότερη εξασθένιση.
|
Ονομασία του προϊόντος |
12 πυρήνες MPO (f) χαμηλής απώλειας |
|---|---|
|
Συμφωνητικός προσαρμογός |
Προσαρμοστής MPO |
|
Χρώμα καλωδίου |
Μπλε/ Πορτοκαλί/ Πράσινο/ Καφέ/ Γκρίζο/ Λευκό/ Κόκκινο/ Μαύρο/ Κίτρινο/ Τριαντάφυλλο/ Ροζ/ Aqua |
|
Υλικό σακάτου |
Απαλλαγή από την απαλλαγή από την απαλλαγή |
|
Απώλεια |
Μικρή απώλεια |
|
Διάμετρος |
20,0/3,0±0,2 mm |
|
Ετικέτα ινών |
Κορνίνγκ, YOFC |
|
Μέλος της Δύναμης |
Υφάσματα από αραμίδιο |
|
Ονομασία μάρκας |
Επικεφαλής |
|
Ταχύτητα |
10 Gigabits |
|
Επιστροφή απώλειας |
ΜΜ≥20dB·SM≥60dB |
|
Οπτικές ίνες |
G.652D/ G.657A1/ G.657A2/ OM1/ OM2/ OM3/ OM4 |
|
Τύπος σιδηροτροχιάς |
Απώλεια εισαγωγής |
Απώλεια απόδοσης |
|||||
|
Τυπικό |
Μέγιστο |
||||||
|
Τυπική απώλεια SM |
0.20 dB |
≤ 0,75dB |
≥ 60dB (APC 8°) |
||||
|
SM χαμηλή απώλεια |
00,10 dB |
≤ 0,35 dB |
|||||
|
ΜΜ τυπική απώλεια |
0.20 dB |
≤ 0,6dB |
≥ 20dB |
||||
|
ΜΜ χαμηλή ζημία |
00,10 dB |
≤ 0,35 dB |
|||||
| MT Εναλλακτικές λύσεις σιδηροτροχιάς | ||||||
| Λειτουργία ινών | Απόδοση | Αριθμός ινών | ||||
| Μοναδική λειτουργία | Τυπική απώλεια | 12 (1x12) | ||||
| 24 (2x12) | ||||||
| Μικρή απώλεια | 12 (1x12) | |||||
| Πολυτρόπος | Τυπική απώλεια | 12 (1x12) | ||||
| 16 (1x16) | ||||||
| 24 (2x12) | ||||||
| 32 (2x16) | ||||||
| Μικρή απώλεια | 12 (1x12) | |||||
| 24 (2x12) | ||||||
| Μηχανικές επιδόσεις | ||||||||
| Άρθρα | Προδιαγραφές | |||||||
| Αριθμός ινών | 2 | 4 | 6 | 8 | 12 | 24 | ||
| Δυνατότητα τέντωσης (μακροχρόνια) / N | 80 | |||||||
| Δυνατότητα τράβηξης (Σύντομη) / N | 150 | |||||||
| Αντίσταση σε συντριβή (μακροχρόνια) / N/10cm | 150 | 100 | ||||||
| Αντίσταση σε συντριβή (μακροχρόνια) / N/10cm | 500 | |||||||
| Ελάχιστη ακτίνα κάμψης (δυναμική) / mm | 20D | |||||||
| Ελάχιστη ακτίνα κάμψης (στατική) / mm | 10D | |||||||
| Θερμοκρασία λειτουργίας/°C | -20+60 | |||||||
| Θέρμανση αποθήκευσης/°C | -20+60 | |||||||
|
Παράμετρος ινών |
||||||||
|
ΣΜ: |
||||||||
|
Άρθρα |
Μονάδα |
G.652D |
G.657A1 |
G.657A2 |
||||
|
Διάμετρο πεδίου λειτουργίας |
1310nm |
μm |
9.1±0.4 |
80,8±0.4 |
80,8±0.4 |
|||
|
1550nm |
μm |
100,4±0.5 |
90,8±0.5 |
90,8±0.5 |
||||
|
Διάμετρος επικάλυψης |
μm |
125±1 |
125±0.7 |
125±0.7 |
||||
|
Μη κυκλική επικάλυψη |
% |
≤ 1 |
≤0.7 |
≤0.7 |
||||
|
Λάθος συγκεντρωτικότητας της επένδυσης πυρήνα |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
||||
|
Διάμετρος επικάλυψης |
μm |
245±7 |
245±5 |
245±5 |
||||
|
Μη κυκλική επικάλυψη |
% |
≤6.0 |
≤6.0 |
≤6.0 |
||||
|
Λάθος συγκεντρωτικότητας επικάλυψης |
μm |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
||||
|
μήκος κύματος διακοπής καλωδίου |
nm |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
||||
|
Συντελεστής εξασθένισης καλωδίου |
1310nm |
dB/km |
≤0.4 |
≤0.4 |
≤0.4 |
|||
|
1550nm |
dB/km |
≤0.3 |
≤0.3 |
≤0.3 |
||||
|
ΜΜ: |
||||||||
|
Άρθρα |
μονάδα |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
||
|
Διάμετρος πυρήνα |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
||
|
Διάμετρος επικάλυψης |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
||
|
Μη κυκλικότητα πυρήνα |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
||
|
Μη κυκλική επικάλυψη |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
||
|
Λάθος συγκεντρωτικότητας της επένδυσης πυρήνα |
μm |
≤ 1.5 |
≤ 1.5 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
||
|
Διάμετρος επικάλυψης |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
||
|
Μη κυκλική επικάλυψη |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
||
|
Λάθος συγκεντρωτικότητας επικάλυψης |
μm |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
||
|
Διάταξη ζώνης OFL |
850nm |
MHz·km |
≥ 160 |
≥ 500 |
≥ 700 |
≥1500 |
≥3500 |
|
|
1300nm |
MHz·km |
≥ 500 |
≥ 500 |
≥ 500 |
≥ 500 |
≥ 500 |
||
|
Συντελεστής εξασθένισης καλωδίου |
850nm |
dB/km |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
|
|
1300nm |
dB/km |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
||
Μια άλλη κρίσιμη τεχνολογία στα κέντρα δεδομένων υψηλής πυκνότητας είναι οι οπτικοί δέκτες "QSFP" και "CFP".που επιτρέπουν τη μετάδοση δεδομένων μέσω καλωδίων οπτικών ινώνΧρησιμοποιούνται για τη σύνδεση εξοπλισμού δικτύωσης, όπως διακόπτες και δρομολογητές, στο δίκτυο οπτικών ινών σε κέντρο δεδομένων.Η χρήση οπτικών δέκτρων QSFP και CFP συμβάλλει στην αύξηση της ικανότητας μεταφοράς δεδομένων και της αποδοτικότητας των κέντρων δεδομένων υψηλής πυκνότητας.
Προσαρμοσμένη εξυπηρέτηση για JFOPT MPO καλώδιο κορμού
Στην JFOPT, κατανοούμε τη σημασία των προσαρμοσμένων λύσεων για τις ανάγκες του κέντρου δεδομένων σας.σχεδιασμένα για να ανταποκρίνονται στις ειδικές σας απαιτήσεις.
Το MPO Trunk Cable μας είναι ένα καλώδιο υψηλής απόδοσης οπτικών ινών που είναι ιδανικό για κέντρα δεδομένων, παρέχοντας μια γρήγορη και αξιόπιστη σύνδεση.επιτρέπει εύκολη και ευέλικτη εγκατάσταση.
Όταν πρόκειται για προσαρμογή, προσφέρουμε μια ποικιλία επιλογών για να επιλέξετε.και το σήμα ινών (Corning ή YOFC)Αυτό σας επιτρέπει να προσαρμόσετε το καλώδιο στις συγκεκριμένες ανάγκες και εφαρμογές σας.
Επιπλέον, το MPO Trunk Cable μας είναι διαθέσιμο σε διαφορετικά υλικά σακούλας, συμπεριλαμβανομένων των LSZH, PVC και OFNP, δίνοντάς σας την ευελιξία να επιλέξετε την πιο κατάλληλη επιλογή για το περιβάλλον σας.
Προσφέρουμε επίσης ένα ευρύ φάσμα χρωμάτων καλωδίων, όπως μπλε, πορτοκαλί, πράσινο, καφέ, γκρι, λευκό, κόκκινο, μαύρο, κίτρινο, μωβ, ροζ, και aqua,επιτρέποντας την εύκολη ταυτοποίηση και οργάνωση των συνδέσεων δικτύου σας.
Με απώλεια επιστροφής MM≥20dB και SM≥60dB, το MPO Trunk Cable μας εξασφαλίζει υψηλή απόδοση και αξιοπιστία.παρέχει ταχεία μετάδοση δεδομένων για αποτελεσματικές λειτουργίες κέντρου δεδομένων.
Στην JFOPT, προσπαθούμε να παρέχουμε τα καλύτερα προϊόντα και υπηρεσίες ποιότητας στους πελάτες μας.
Συσκευή και αποστολή καλωδίων MPO
Τα καλώδια MPO είναι προσεκτικά συσκευασμένα για να εξασφαλίσουν την ασφαλή παράδοση στους πελάτες μας.Το κουτί σφραγίζεται με ταινία για να αποφευχθεί οποιαδήποτε ζημιά κατά τη μεταφορά.
Για μεγαλύτερες παραγγελίες, τα καλώδια συσκευάζονται σε ένα ξύλινο κιβώτιο για πρόσθετη προστασία.
Προσφέρουμε διάφορες επιλογές αποστολής για τους πελάτες μας να επιλέξουν, συμπεριλαμβανομένης της ταχείας παράδοσης για επείγουσες παραγγελίες.Το τμήμα αποστολής μας συνεργάζεται στενά με αξιόπιστους μεταφορείς για να εξασφαλίσει την έγκαιρη και αποτελεσματική παράδοση των προϊόντων μας.
Για διεθνείς παραγγελίες, λαμβάνουμε επιπλέον προφυλάξεις χρησιμοποιώντας ενισχυμένα υλικά συσκευασίας και συμπληρώνοντας όλα τα απαραίτητα τελωνειακά έντυπα για να διασφαλίσουμε μια ομαλή διαδικασία αποστολής.
Στην MPO Trunk Cable, προσπαθούμε να παρέχουμε στους πελάτες μας τις καλύτερες υπηρεσίες συσκευασίας και αποστολής για να εξασφαλίσουμε την ασφαλή άφιξη των προϊόντων μας.
