Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Αριθμό μοντέλου:
OM4 24C MPO-24LC Fanout Patchcord
Μας ελάτε σε επαφή με

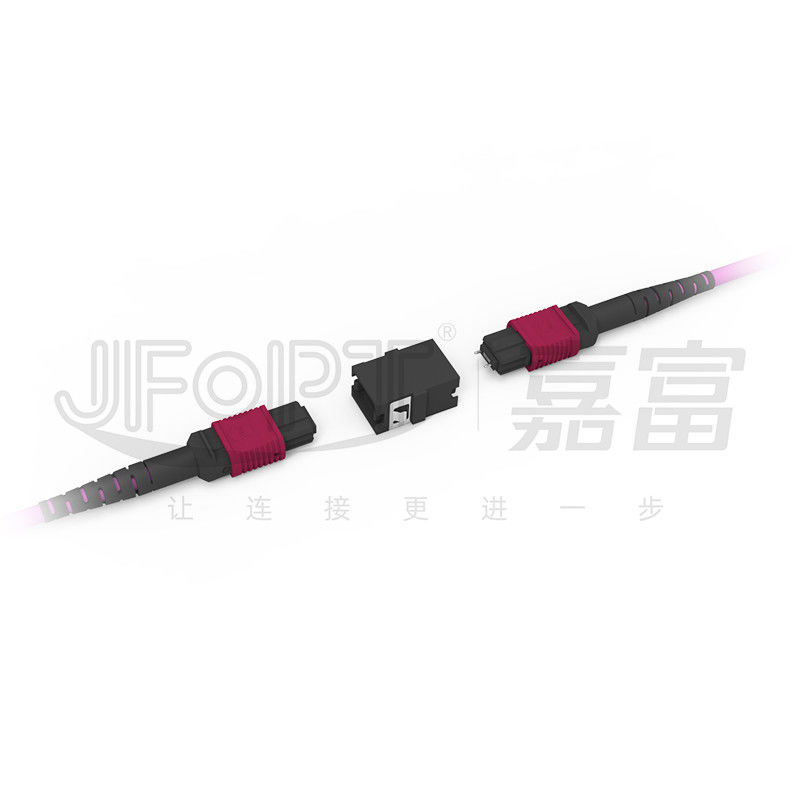

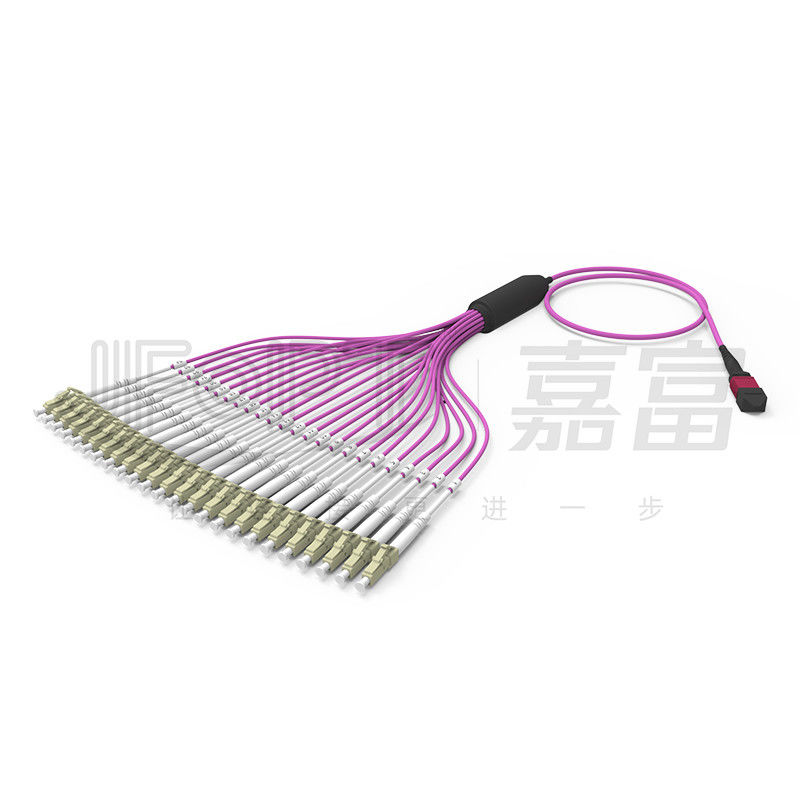

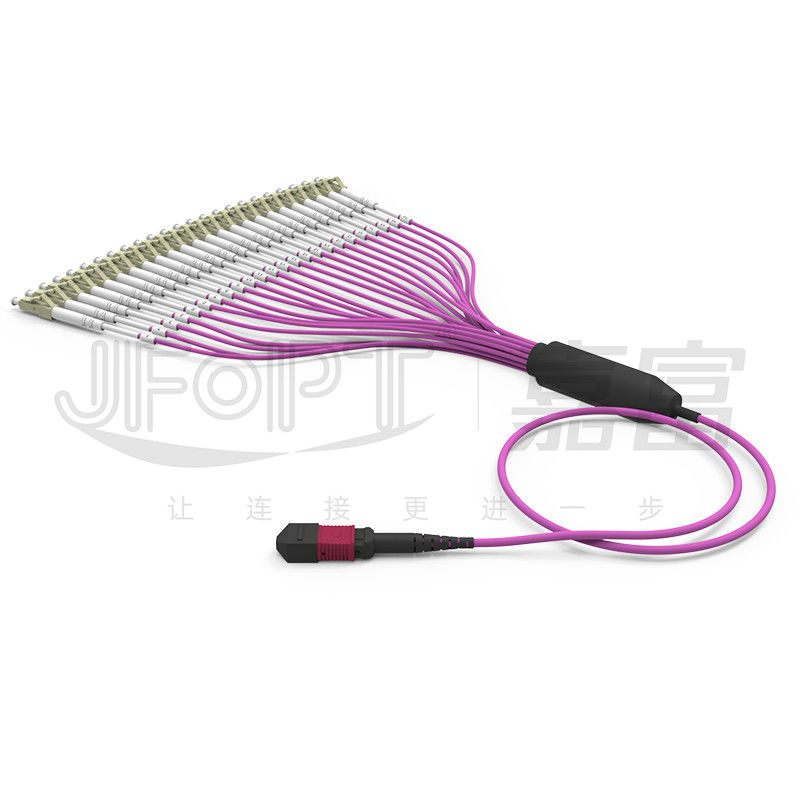

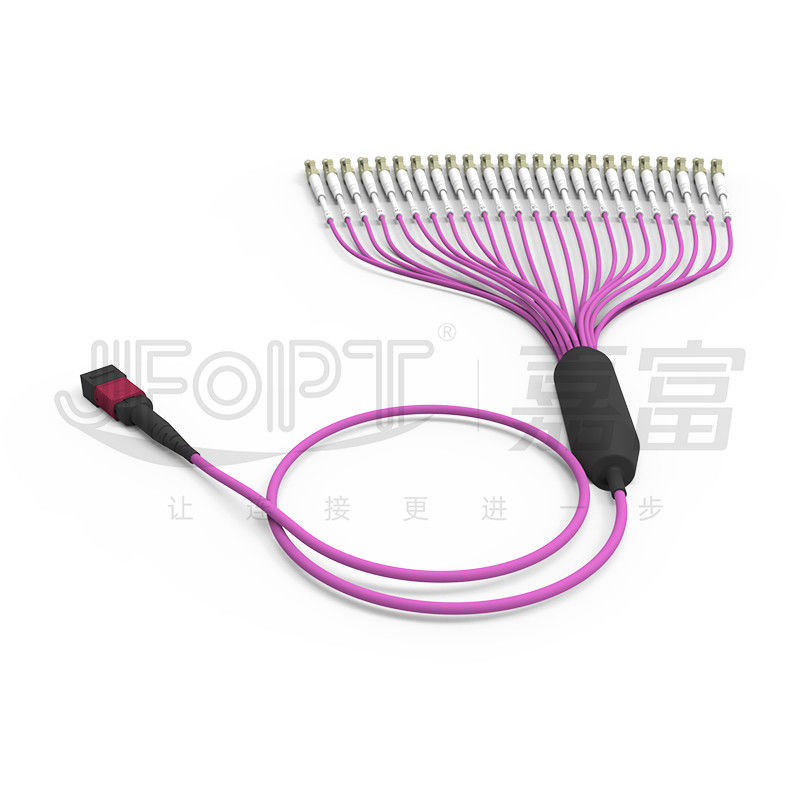

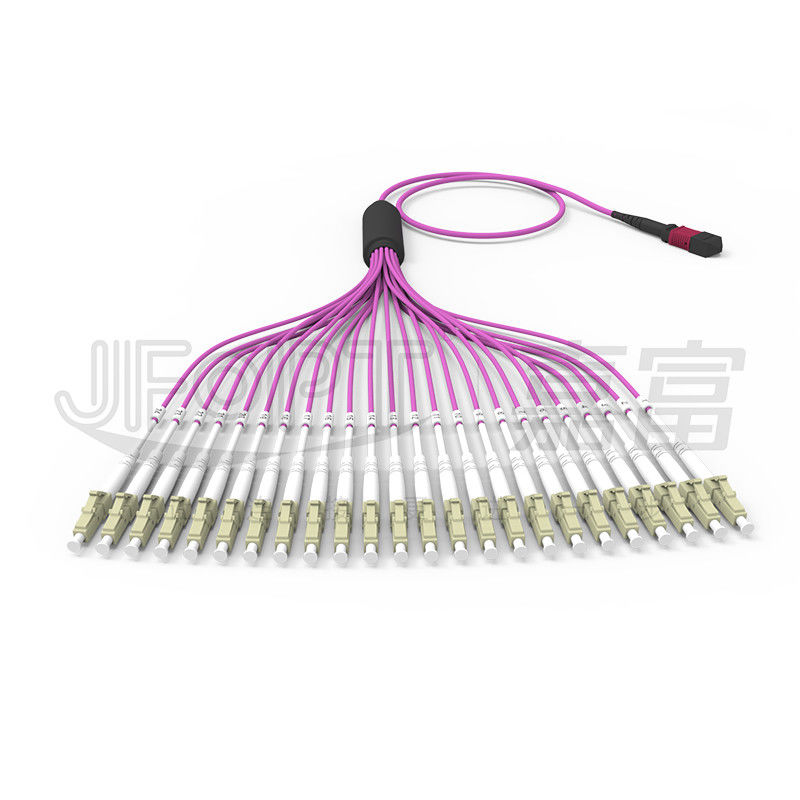

MPO-LC Multimode OM4 24-Core LSZH High-Density Data Center Patch Cord (Πακέτο για κέντρα δεδομένων υψηλής πυκνότητας)
Τα καλώδια MPO-LC χρησιμοποιούν συνήθως μικρά καλώδια 3 mm ή επίπεδα οπτικά καλώδια 2,5 * 5 mm για την επίτευξη καλωδίωσης υψηλής πυκνότητας.συμπεριλαμβανομένων των εισαγόμενων και εγχώριων επιλογώνΤο οπτικό καλώδιο περιέχει υψηλής αντοχής, φλόγας-αποσταλτικό νήμα aramid για την ενίσχυση της αντοχής στη τράβηξη και την ασφάλεια καλωδίωσης.Τόσο οι συνδετήρες όσο και τα οπτικά καλώδια μπορούν να κατασκευαστούν σύμφωνα με διεθνή πρότυπα για γρήγορη ταυτοποίηση κατά την εγκατάσταση και την επακόλουθη συντήρηση.
* Χαρακτηριστικά
|
①Ενιαία σύνδεση με 24 πυρήνες, που επιτρέπει την ταχεία και υψηλής πυκνότητας εγκατάσταση
|
②Διατίθενται για επιλογή διάφορα επίπεδα επιβράδυνσης φλόγας
|
|
|
|
③MT διάρκεια κύκλου πλέξης και αποσύνδεσης τουλάχιστον 500 φορές
|
④Διατίθενται και οι δύο επιλογές χαμηλής ζημίας και τυπικής ζημίας
|
|
|
|
5Τα μήκη των κλαδιών μπορούν να προσαρμοστούν για διακόπτη ή ίσο μήκος |
- |
|
|
- |
* Εφαρμογές
1.Καλωδίωση δικτύου κέντρου δεδομένων.
2.40G/100G οπτικά συστήματα επικοινωνίας, οπτικές μονάδες QSFP.
3Συστήματα επικοινωνίας με οπτικές ίνες, δίκτυα καλωδιακής τηλεόρασης, δίκτυα τηλεπικοινωνιών.
4Δίκτυα τοπικής περιοχής (LAN), δίκτυα ευρείας περιοχής (WAN), FTTx.
* Παράμετροι συνδέσμου MPO
|
Τύπος συνδέσμου |
Απώλεια εισαγωγής |
Επιστροφή απώλειας |
|||
|
Τυπικό |
Μέγιστο |
||||
|
Συνδέτης MPO |
Τύπος SM |
00,2 dB |
00,75 dB |
APC≥60dB |
|
|
SM Μικρή απώλεια |
00,1 dB |
0.35dB |
|||
|
Τάγμα MM |
00,2 dB |
00,6 dB |
PC≥25dB |
||
|
ΜΜ Μικρή απώλεια |
00,1 dB |
0.35dB |
|||
|
Άντρας/Γυναίκα |
Άντρας: με Πιν, γυναίκα: χωρίς Πιν |
||||
* Παραμέτρους συνδέσμου LC
|
Χαρακτηριστικά συνδέσμου |
Τύπος συνδέσμου |
Επικεφαλής |
|||
|
Τύπος τελικής όψης |
Ενιαία λειτουργία: UPC/APC. Πολυλειτουργία: UPC |
||||
|
Τύπος σιδηροτροχιάς |
Κεραμικό σίδερο από ζιρκόνιο κατηγορίας Α |
||||
|
Χρώμα στερέωσης συνδέσμου |
Μπλε/πράσινο/μπεζ/ακουα/βιολικό/λίμενο |
||||
|
Απώλεια εισαγωγής |
≤ 0,3 dB/≤ 0,2 dB/≤ 0,15 dB |
||||
|
Επιστροφή απώλειας |
Μονότροπος: UPC≥50dB· APC≥60dB· Πολυτρόπος: ≥25dB |
||||
|
Επαναληψιμότητα |
≤ 0,2dB |
||||
|
Αντικατάστατη |
≤ 0,2dB |
||||
* Γεωμετρικές παραμέτρους 3D (προαιρετικά)
|
Άρθρα |
Μαξ |
Ελάχιστο |
||
|
Ράδιο καμπυλότητας (mm) |
X |
2000 |
- 10.000. |
|
|
Y |
- |
5 |
||
|
Γωνία (°) |
X |
0.15 |
-Ούτε ένα.15 |
|
|
Υ ((ΑΚΕ) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-Ούτε ένα.2 |
||
|
Ράδιο καμπυλότητας του οπτικού πυρήνα (mm) |
- |
1 |
||
|
Υψόμετρος ινών (nm) |
3500 |
1000 |
||
|
Διαφορά ύψους γειτονικών ινών (nm) |
500 |
Α/Χ |
||
|
Μέγιστη αρνητική κοπλανική (nm) |
300 |
Α/Χ |
||
*Παράμετροι καλωδίου
|
Σχέδιο |
Παράμετροι |
|||
|
Τύπος ινών |
Προαιρετικό: G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
Αριθμός ινών |
Προαιρετικό: 8/12/16/24 |
|||
|
Μέλος της Δύναμης |
Υφάσματα από αραμίδιο |
|||
|
Υλικό εξωτερικού μπουφάν |
Προαιρετικό: LSZH / PVC / TPU |
|||
|
Διάμετρος εξωτερικού μπουφάν |
30,0 mm |
|||
|
Χρώμα εξωτερικού μπουφάν |
Κίτρινο / Πορτοκαλί / Aqua / Magenta / Custom |
|||
|
Δυνατότητα τράβηξης (μακροπρόθεσμη) |
80N |
|||
|
Δυνατότητα τράβηξης (Λιγοπρόθεσμη) |
150N |
|||
|
Αντοχή σε συντριβή (μακροπρόθεσμη) |
100N/cm |
|||
|
Αντοχή σε συντριβή (Λιγοπρόθεσμη) |
500N/cm |
|||
|
Ελάχιστη ακτίνα κάμψης (δυναμική) |
20D |
|||
|
Ελάχιστη ακτίνα κάμψης (στατική) |
10D |
|||
|
Θερμοκρασία λειτουργίας |
-20~60°C |
|||
|
Θέρμανση αποθήκευσης |
-20~60°C |
|||
|
Αξιολόγηση πυρός |
Προαιρετικό: OFN / OFNR / OFNP |
|||
* Επιλογή χρώματος στερέωσης συνδέσμου
|
Σύνδεσμος MPO |
||||
|
ΣΜ |
Πράσινο |
Κίτρινο |
||
|
Αριθμός χρώματος αναφοράς PANTONE 2270C |
Αριθμός χρώματος αναφοράς PANTONE 100C |
|||
|
|
|
|||
|
ΜΜ |
Μπεζ |
Ακουα |
||
|
Αριθμός χρώματος αναφοράς PANTONE 7534C |
Αριθμός χρώματος αναφοράς PANTONE 2226C |
|||
|
|
|
|||
|
Βιολέτα |
- |
|||
|
Αριθμός χρώματος αναφοράς PANTONE 7641C |
||||
|
|
||||
* Φάνοουτ Επιλογές
|
|
|
|
Κύρια δομή καλωδίου |
|
|
|
|
|
Φανότ με ίσα μήκη |
Φανότ με άνισο μήκος |
|
|
|
|
Φάνοουτ 0,9 mm Κλάδος |
|
|
|
|
|
Φάνοουτ 2.0/3.0mm κλαδί |
|
* Επιλογή πολικότητας
|
|
* Συσκευασία του προϊόντος
|
|
|
|
Πυρηνικές συσκευές |
Καρτόνι |
* Δύναμη εργοστασίου
|
Επαγγελματισμός: Η JFOPT επικεντρώνεται στην παραγωγή άλκων MPO για περισσότερα από 10 χρόνια, με επαγγελματική εμπειρία και πλήρες σύνολο εξοπλισμού κορυφής (SUMIX/JRG/OPTOTEST),μπορεί να παράγει υψηλής ποιότητας και υψηλής απόδοσης MPO jumpers. |
|
||||
|
Ικανότητα παραγωγής: Η JFOPT διαθέτει 5 γραμμές παραγωγής MPO και εξοπλισμό, επιτρέποντας την ταχεία και αποτελεσματική παραγωγή μεγάλου αριθμού MPO jumpers για την κάλυψη των απαιτήσεων των πελατών. |
|
||||
|
Έλεγχος ποιότητας: Η JFOPT εφαρμόζει αυστηρά μέτρα ελέγχου της ποιότητας, συμπεριλαμβανομένης της επιθεώρησης της τελικής όψης του εργοστασίου και της δοκιμής 100%, χρησιμοποιώντας επαγγελματικό εξοπλισμό δοκιμών για να εξασφαλίσει σταθερή απόδοση μετάδοσης. |
|
||||
|
Τυποποίηση: Η JFOPT εφαρμόζει αυστηρά μέτρα ελέγχου της ποιότητας, συμπεριλαμβανομένων επαγγελματικών δοκιμών ποιότητας και παρακολούθησης σε κάθε στάδιο από την προμήθεια πρώτων υλών έως τις διαδικασίες παραγωγής.Διεξάγουμε 100% δοκιμές 3D παρεμβολών, δοκιμές απώλειας εισαγωγής και επιθεώρηση της τελικής επιφάνειας για τη διασφάλιση της ποιότητας του προϊόντος. |
|
||||
|
Τεχνολογική καινοτομία: Η JFOPT δίνει έμφαση στην τεχνολογική καινοτομία και διαθέτει μια επαγγελματική ομάδα Ε&Α που αναπτύσσει συνεχώς πιο προηγμένα και υψηλότερες επιδόσεις MPO jumpers. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: Η JFOPT παρέχει ολοκληρωμένες υπηρεσίες πριν από την πώληση και μετά την πώληση, συμπεριλαμβανομένης της τεχνικής συμβουλευτικής, των συστάσεων για τα προϊόντα και των επισκευών μετά την πώληση,για την κάλυψη των αναγκών των πελατών και τη διασφάλιση της ικανοποίησης των πελατών. |
|
||||
* Συχνές ερωτήσεις και απαντήσεις- Δεν ξέρω.
1Ποια ζητήματα πρέπει να λαμβάνονται υπόψη κατά την προσαρμογή των MPO jumpers;
Μέγεθος του πηδαλιού / Υλικό καλωδίου / Τύπος ινών και αριθμός ινών / MPO αρσενικό ή θηλυκό / Πρότυπα απώλειας εισαγωγής / Απαιτήσεις χρώματος / Ετικέτες και αιτήματα προσαρμογής.
2Πώς εξασφαλίζουμε σταθερές παραμέτρους για τους MPO πηδαλούς μας;
Τα άλματα MPO της JFOPT υποβάλλονται σε 100% δοκιμές 3D με παρεμβολισμό και 100% δοκιμές IL&RL, εξασφαλίζοντας σταθερές παραμέτρους.
3-Ποιο είναι το χρόνο παράδοσης;
Έχουμε μηνιαία παραγωγική ικανότητα 30.000+ MPO συνδέσμους, εξασφαλίζοντας την ταχεία παράδοση.
4.Ποια άλλα προϊόντα που σχετίζονται με το MPO προσφέρουμε;
Εκτός από τα MPO jumpers, παράγουμε επίσης MPO loopbacks, MPO attenuators, MPO male to female adapters, MT jumpers και άλλα MPO related προϊόντα.
