Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Αριθμό μοντέλου:
MPO-MPO αρσενικό 24C SM G657A1/G657A2
Μας ελάτε σε επαφή με

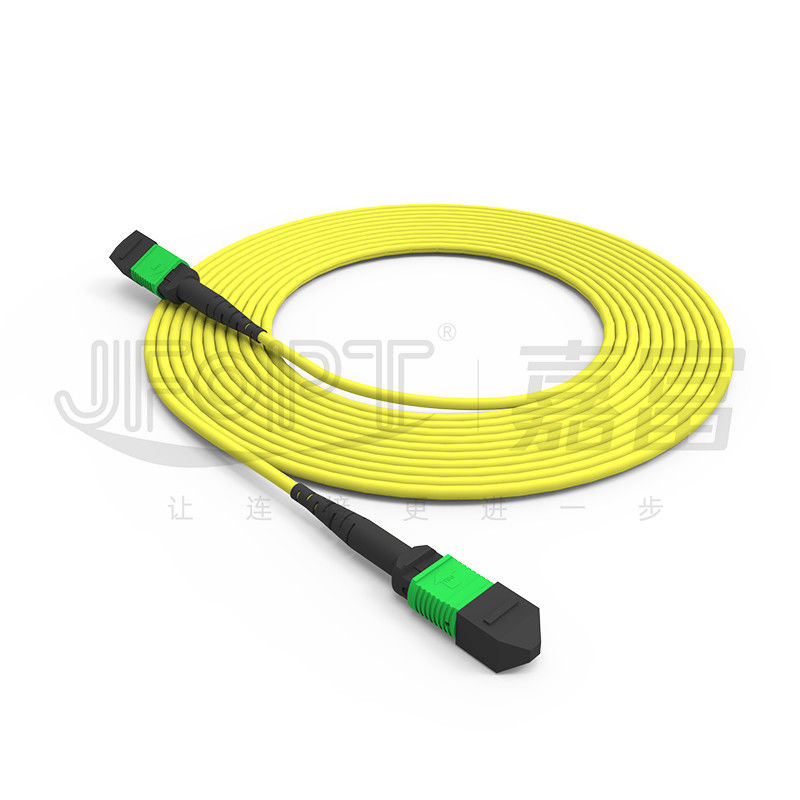

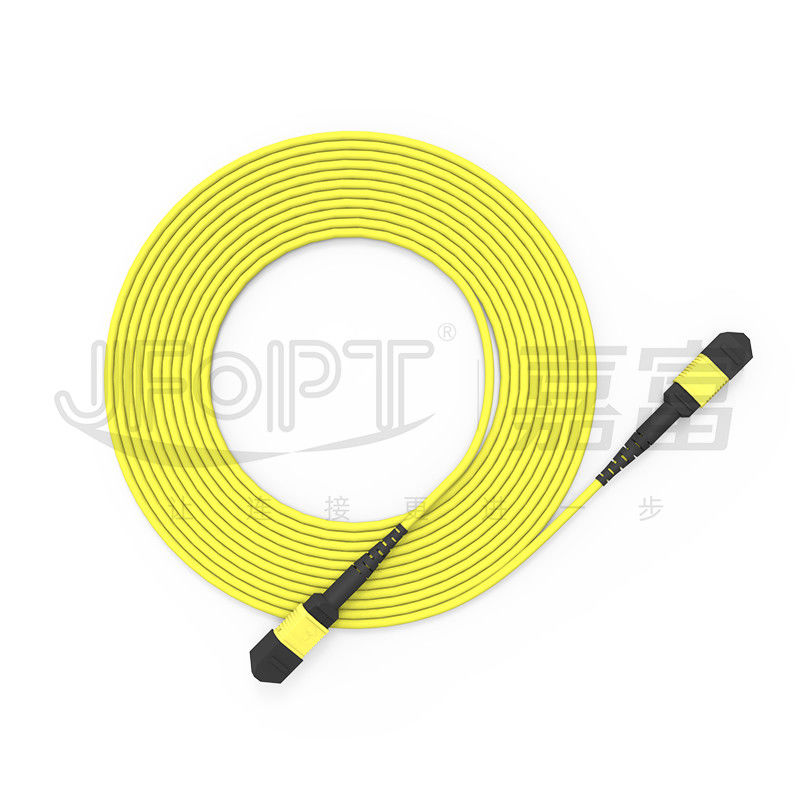

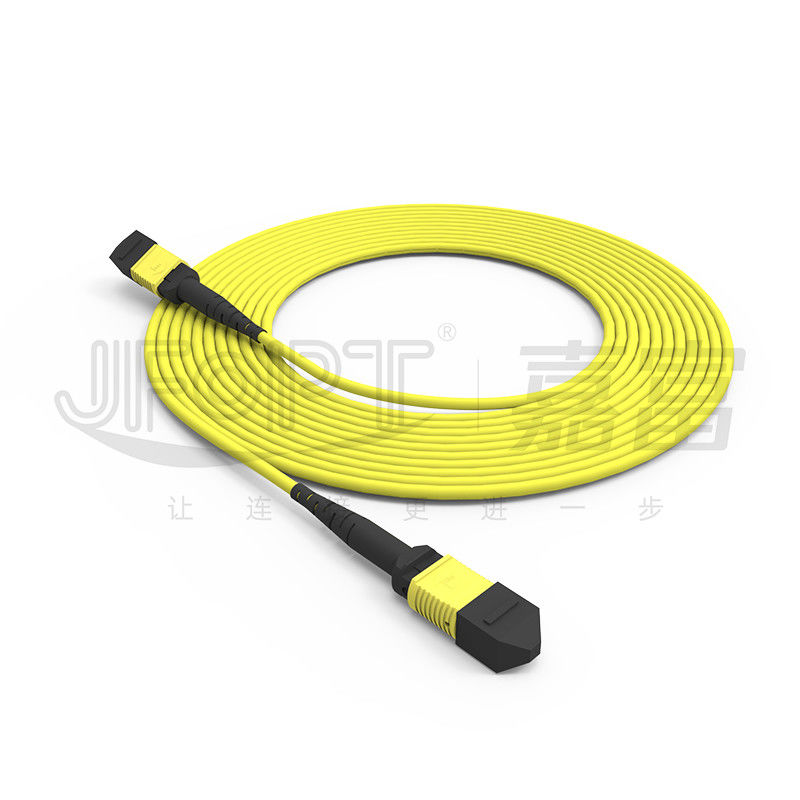

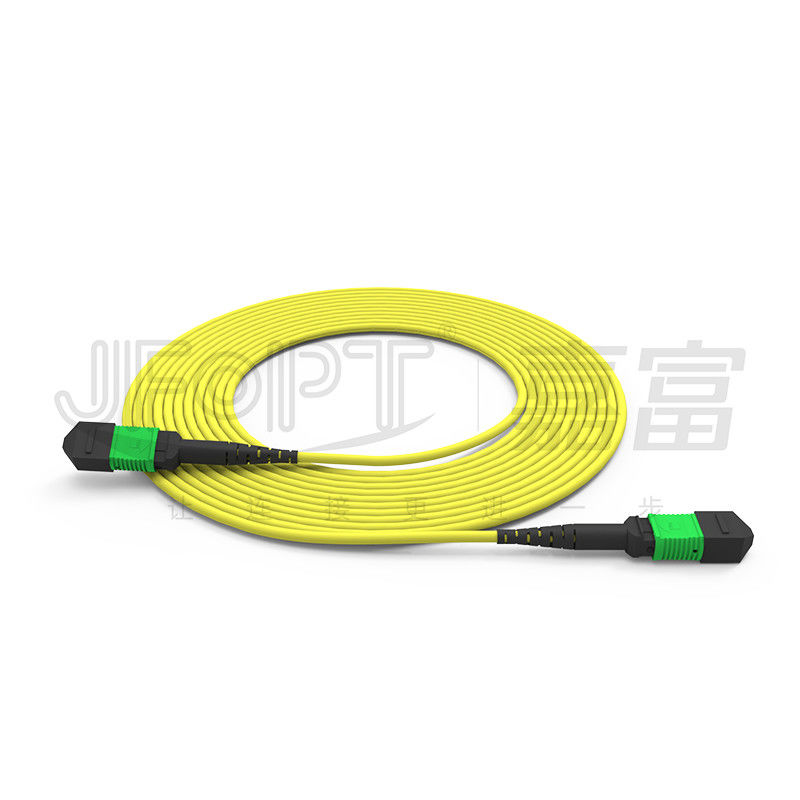

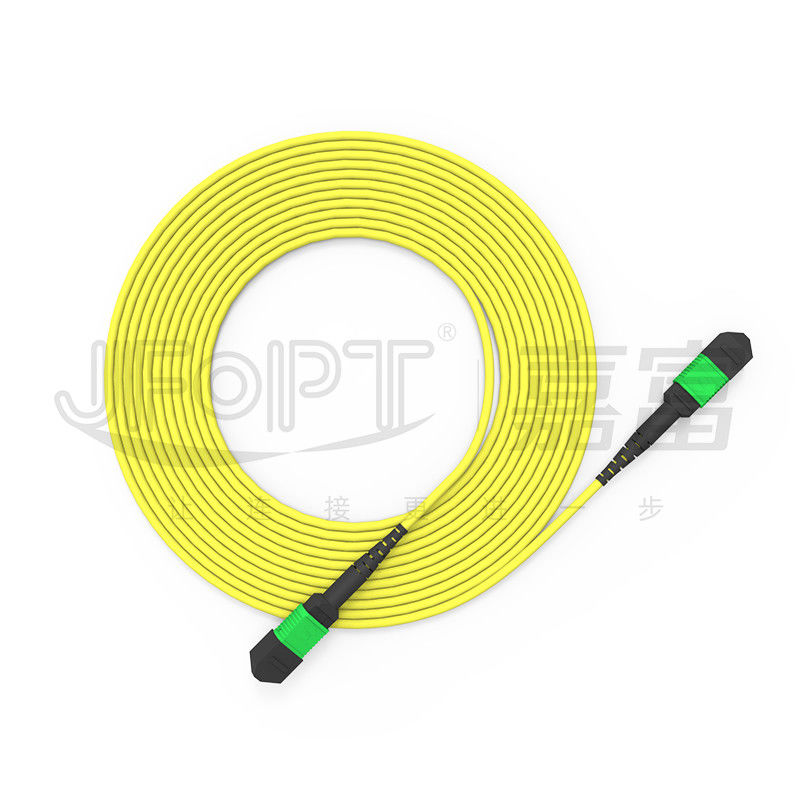

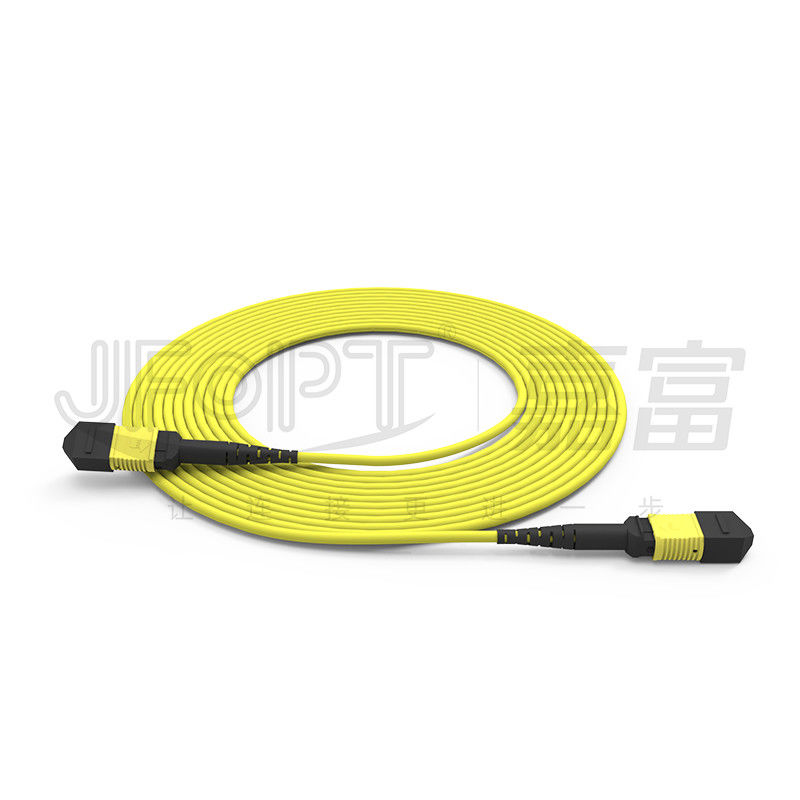

MPO-MPO Άντρας 24 πυρήνων Μονότροπος G657A1/G657A2 Backbone Jumper
Οι MPO-MPO backbone jumpers της JFOPT διαθέτουν υψηλής ακρίβειας συνδέσεις, χαμηλής απώλειας σιδηροτροχιά MT και υψηλής ακρίβειας πινάκια.με αποτέλεσμα ελάχιστη απώλεια εισαγωγής συνδέσμουΣε περιβάλλοντα καλωδίωσης υψηλής πυκνότητας, τα MPO backbone jumpers εξοικονομούν αποτελεσματικά χώρο και μειώνουν το χρόνο κατασκευής στο χώρο, απλοποιώντας τις πολύπλοκες προκλήσεις καλωδίωσης.
Προσφέρουμε προσαρμόσιμες δομές καλωδίων χωρίς σπασμό και σπασμό για να ανταποκριθούν στις απαιτήσεις καλωδίωσης των πελατών.τύποι οπτικών ινώνΕπιπλέον, παρέχουμε διάφορους τύπους δομών καλωδίων, συμπεριλαμβανομένων των μη θωρακισμένων, μονο θωρακισμένων, διπλών θωρακισμένων, διπλών περιβλήσεων, και πολλά άλλα,βασισμένη σε περιβάλλοντα χρήσης πελατών, καλύπτοντας ένα ευρύ φάσμα περιβαλλοντικών αναγκών.
* Χαρακτηριστικά
|
Διαφορετικοί τύποι δομών καλωδίων που διατίθενται, συμπεριλαμβανομένων των μη θωρακισμένων, των μονοθωρακισμένων, των διπλών θωρακισμένων, των διπλών περιβλήσεων και άλλων |
2Αυστηρά ακριβείς καρφίτσες, που εξασφαλίζουν ακριβή ευθυγράμμιση με τις τρύπες |
|
|
|
|
3Με χαμηλή απώλεια σιδηροτροχιών MT, με αποτέλεσμα ελάχιστη απώλεια εισαγωγής |
4Δομή Jumper μπορεί να προσαρμοστεί με βάση τις απαιτήσεις καλωδίωσης του πελάτη |
|
|
|
|
5Διατίθεται για επιλογή διάφορος αριθμός πυρήνων 8/12/16/24/32 πυρήνων |
- |
|
|
- |
* Εφαρμογές
1Η καλωδίωση του κέντρου δεδομένων.
2.40G/100G οπτικά συστήματα επικοινωνίας, οπτικές μονάδες QSFP.
3Συστήματα επικοινωνίας με οπτικές ίνες, δίκτυα καλωδιακής τηλεόρασης, δίκτυα τηλεπικοινωνιών.
4Δίκτυα τοπικής περιοχής (LAN), δίκτυα ευρείας περιοχής (WAN), FTTx.
* Παράμετροι συνδέσμου MPO
|
Τύπος συνδέσμου |
Απώλεια εισαγωγής |
Επιστροφή απώλειας |
|||
|
Τυπικό |
Μέγιστο |
||||
|
Συνδέτης MPO |
Τύπος SM |
00,2 dB |
00,75 dB |
APC≥60dB |
|
|
SM Μικρή απώλεια |
00,1 dB |
0.35dB |
|||
|
Τάγμα MM |
00,2 dB |
00,6 dB |
PC≥25dB |
||
|
ΜΜ Μικρή απώλεια |
00,1 dB |
0.35dB |
|||
|
Άντρας/Γυναίκα |
Άντρας: με Πιν, γυναίκα: χωρίς Πιν |
||||
* 3D γεωμετρικές παραμέτρους
|
Άρθρα |
Μαξ |
Ελάχιστο |
||
|
Ράδιο καμπυλότητας (mm) |
X |
2000 |
- 10.000. |
|
|
Y |
- |
5 |
||
|
Γωνία (°) |
X |
0.15 |
-Ούτε ένα.15 |
|
|
Υ ((ΑΚΕ) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-Ούτε ένα.2 |
||
|
Ράδιο καμπυλότητας του οπτικού πυρήνα (mm) |
- |
1 |
||
|
Υψόμετρος ινών (nm) |
3500 |
1000 |
||
|
Διαφορά ύψους γειτονικών ινών (nm) |
500 |
Α/Χ |
||
|
Μέγιστη αρνητική κοπλανική (nm) |
300 |
Α/Χ |
||
* Παράμετροι οπτικού καλωδίου
|
Άρθρο |
Παράμετρος |
|||
|
Τύπος ινών |
Προαιρετικό G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Αριθμός ινών |
Προαιρετικό 8/12/16/24 |
|||
|
Μέλος της Δύναμης |
Υφάσματα από αραμίδιο |
|||
|
Υλικό εξωτερικού μπουφάν |
Προαιρετικά LSZH/PVC/TPU |
|||
|
Διάμετρος εξωτερικού μπουφάν |
30,0 mm |
|||
|
Χρώμα εξωτερικού μπουφάν |
Κίτρινο / Πορτοκαλί / Πράσινο / Χέδερ Βιόλετ / Προσαρμογή |
|||
|
Δυνατότητα τράβηξης (μακροπρόθεσμη) |
80N |
|||
|
Δυνατότητα τράβηξης (Λιγοπρόθεσμη) |
150N |
|||
|
Δυνατότητα συντριβής (μακροπρόθεσμη) |
100N/cm |
|||
|
Δυνατότητα συντριβής (Σύντομη) |
500N/cm |
|||
|
Ελάχιστη ακτίνα κάμψης (δυναμική) |
20D |
|||
|
Ελάχιστη ακτίνα κάμψης (στατική) |
10D |
|||
|
Θερμοκρασία λειτουργίας |
-20~60°C |
|||
|
Θέρμανση αποθήκευσης |
-20~60°C |
|||
|
Αξιολόγηση πυρός |
Προαιρετικά ΝΟΑ/ΝΟΑ/ΝΟΑ |
|||
|
Άρθρο |
Παράμετρος |
|||
|
Τύπος ινών |
Προαιρετικό G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Αριθμός ινών |
2 ~ 12 |
|||
|
Μέλος της Δύναμης |
Υφάσματα από αραμίδιο |
|||
|
Υλικό εξωτερικού μπουφάν |
Προαιρετικά LSZH/PVC/TPU |
|||
|
Διάμετρος εξωτερικού μπουφάν |
2.5x5.0mm |
|||
|
Χρώμα εξωτερικού μπουφάν |
Κίτρινο / Πορτοκαλί / Πράσινο / Χέδερ Βιόλετ / Προσαρμογή |
|||
|
Δυνατότητα τράβηξης (μακροπρόθεσμη) |
100N |
|||
|
Δυνατότητα τράβηξης (Λιγοπρόθεσμη) |
200N |
|||
|
Δυνατότητα συντριβής (μακροπρόθεσμη) |
200N/cm |
|||
|
Δυνατότητα συντριβής (Σύντομη) |
500N/cm |
|||
|
Ελάχιστη ακτίνα κάμψης (δυναμική) |
50 χιλιοστά |
|||
|
Ελάχιστη ακτίνα κάμψης (στατική) |
30 χιλιοστά |
|||
|
Θερμοκρασία λειτουργίας |
-20~60°C |
|||
|
Θέρμανση αποθήκευσης |
-20~60°C |
|||
|
Αξιολόγηση πυρός |
Προαιρετικά ΝΟΑ/ΝΟΑ/ΝΟΑ |
|||
*Επιλογές χρώματος στερέωσης συνδέσμου
|
Σύνδεσμος MPO |
||||
|
ΣΜ |
Πράσινο |
Κίτρινο |
||
|
Αριθμός χρώματος αναφοράς PANTONE 2270C |
Αριθμός χρώματος αναφοράς PANTONE 100C |
|||
|
|
|
|||
|
ΜΜ |
Μπεζ |
Ακουα |
||
|
Αριθμός χρώματος αναφοράς PANTONE 7534C |
Αριθμός χρώματος αναφοράς PANTONE 2226C |
|||
|
|
|
|||
|
Βιολέτα |
- |
|||
|
Αριθμός χρώματος αναφοράς PANTONE 7641C |
||||
|
|
||||
* Επιλογές εκκίνησης
|
ΜΠΟ μπότα |
||||
|
Τύπος |
Προδιαγραφές |
Εφαρμόσιμο καλώδιο |
Εικόνα |
Σχέδια |
|
Στρογγυλή μπότα |
3.0 μήκος μπότας 33 mm |
3.0/3.2 |
|
|
|
3.0 μήκος μπότας 17 mm |
3.0/3.2 |
|
|
|
|
4.0 μήκος μπότας 33 mm |
3.8/4.0 |
|
|
|
|
Τετράγωνες μπότες |
2.0 μήκος μπότας 25 mm |
3.0/3.2 |
|
|
|
3.0 μήκος μπότας 25 mm |
3.0/3.2 |
|
|
|
|
4.0 μήκος μπότας 17 mm |
3.8/4.0 |
|
|
|
|
Τραπεζικό καλώδιο |
2.5*5.0 μήκος μπότας 22 mm |
2.5*5.0 |
|
|
|
Γυμνές μπότες από ίνες κορδέλας |
Μακρότητα μπότες από γυμνή ίνες κορδέλας 19 mm |
Γυμνές ίνες κορδέλας |
|
|
|
Τραβήξτε την καρτέλα |
Παγκόσμιο για όλες τις μπότες |
Παγκόσμια |
|
|
* Επιλογή πολικότητας
|
12F Σύρμα επικάλυψης |
||||
|
|
* Συσκευασία του προϊόντος
|
|
|
|
Πυρηνικές συσκευές |
Καρτόνι |
* Δύναμη του εργοστασίου
|
Εμπειρογνωμοσύνη Με πάνω από 10 χρόνια εστίασης σε MPO jumpers, η JFOPT διαθέτει επαγγελματική εμπειρογνωμοσύνη και ένα πλήρες σύνολο κορυφαίων εξοπλισμού (SUMIX/JRG/OPTOTEST),που επιτρέπουν την παραγωγή υψίστης ποιότητας και υψηλής απόδοσης MPO jumpers. |
|
||||
|
Ικανότητα παραγωγής: Η JFOPT διαθέτει 5 γραμμές παραγωγής MPO και εξοπλισμό για να παράγει μεγάλη ποσότητα MPO jumpers γρήγορα και αποτελεσματικά για να ανταποκρίνεται στις απαιτήσεις των πελατών. |
|
||||
|
Έλεγχος ποιότητας: Η JFOPT εφαρμόζει αυστηρά μέτρα ελέγχου της ποιότητας σε κάθε στάδιο, από την πρώτη ύλη έως τις διαδικασίες παραγωγής, με επαγγελματική επιθεώρηση και παρακολούθηση της ποιότητας.Διεξάγουμε 100% δοκιμές με 3D παρεμβολικό μέτρο / δοκιμές απώλειας επιστροφής / επιθεώρηση τελικής όψης για να διασφαλίσουμε την ποιότητα του προϊόντος. |
|
||||
|
Τυποποίηση: Η JFOPT μπορεί να προσαρμόσει και να τηρήσει αυστηρά τα πρότυπα παραγωγής για τα άλματα MPO σύμφωνα με τις απαιτήσεις των πελατών, εξασφαλίζοντας τη συνέπεια και τη σταθερότητα της απόδοσης των προϊόντων. |
|
||||
|
Τεχνολογική καινοτομία: Η JFOPT δίνει έμφαση στην τεχνολογική καινοτομία και διαθέτει μια επαγγελματική ομάδα Ε&Α αφιερωμένη στην ανάπτυξη πιο προηγμένων και υψηλότερων επιδόσεων MPO jumpers. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: Η JFOPT παρέχει ολοκληρωμένες υπηρεσίες πριν από την πώληση και μετά την πώληση, συμπεριλαμβανομένης της τεχνικής διαβούλευσης, των συστάσεων για τα προϊόντα και της συντήρησης μετά την πώληση,για την κάλυψη των αναγκών των πελατών και τη διασφάλιση της ικανοποίησης των πελατών. |
|
||||
* Συχνές ερωτήσεις και απαντήσεις- Δεν ξέρω.
1Ποια ζητήματα πρέπει να λαμβάνονται υπόψη κατά την προσαρμογή των MPO jumpers;
Μέγεθος του πηδαλιού / Υλικό καλωδίου / Τύπος ινών και αριθμός ινών / MPO αρσενικό ή θηλυκό / Πρότυπα απώλειας εισαγωγής / Απαιτήσεις χρώματος / Ετικέτες και αιτήματα προσαρμογής.
2Πώς εξασφαλίζουμε σταθερές παραμέτρους για τους MPO πηδαλούς μας;
Τα άλματα MPO της JFOPT υποβάλλονται σε 100% δοκιμές 3D με παρεμβολισμό και 100% δοκιμές IL&RL, εξασφαλίζοντας σταθερές παραμέτρους.
3-Ποιο είναι το χρόνο παράδοσης;
Έχουμε μηνιαία παραγωγική ικανότητα 30.000+ MPO συνδέσμους, εξασφαλίζοντας την ταχεία παράδοση.
4.Ποια άλλα προϊόντα που σχετίζονται με το MPO προσφέρουμε;
Εκτός από τα MPO jumpers, παράγουμε επίσης MPO loopbacks, MPO attenuators, MPO male to female adapters, MT jumpers και άλλα MPO related προϊόντα.
