Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Αριθμό μοντέλου:
MPO-MPO 12C SM G657A1/G657A2 3.0 LSZH Α/Β Αλλαγή πολικότητας
Μας ελάτε σε επαφή με

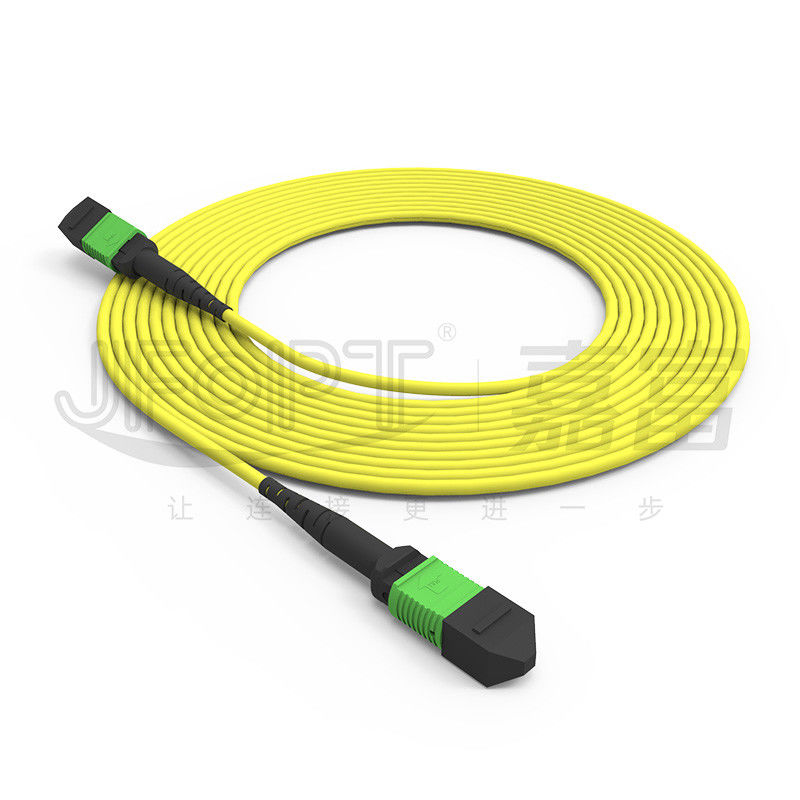

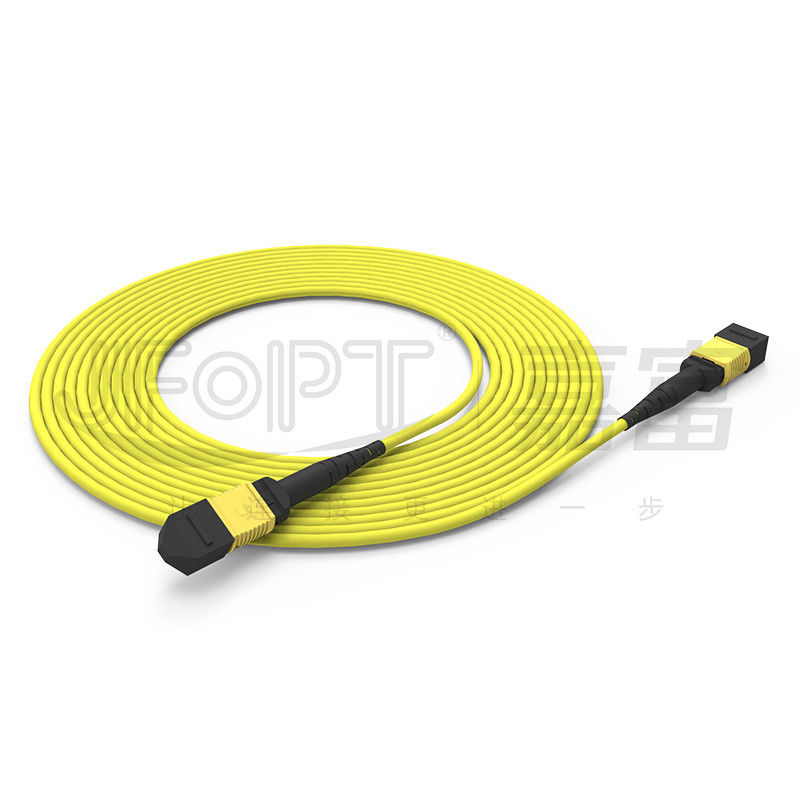

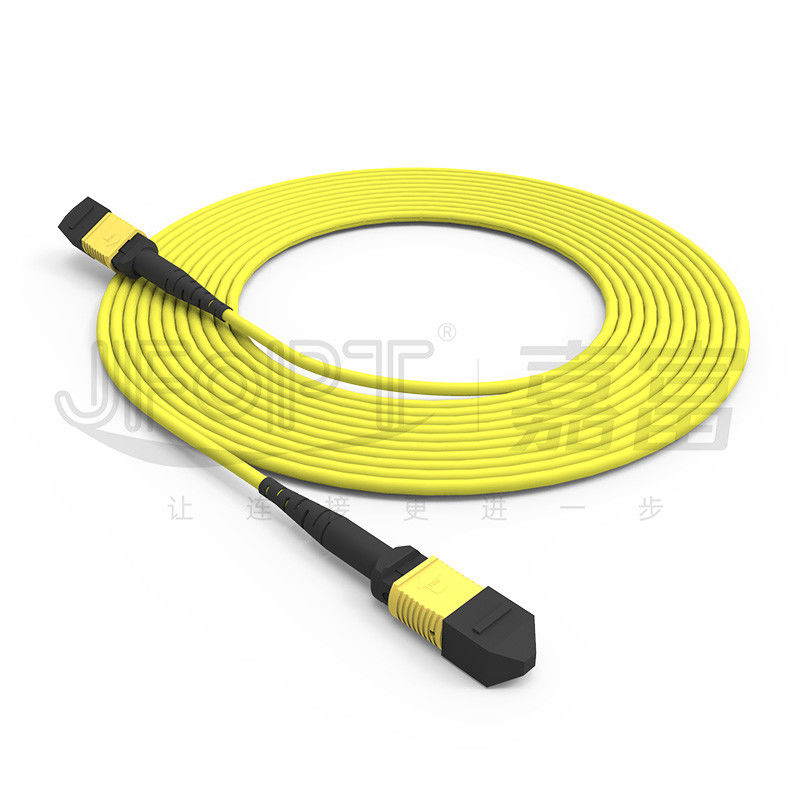

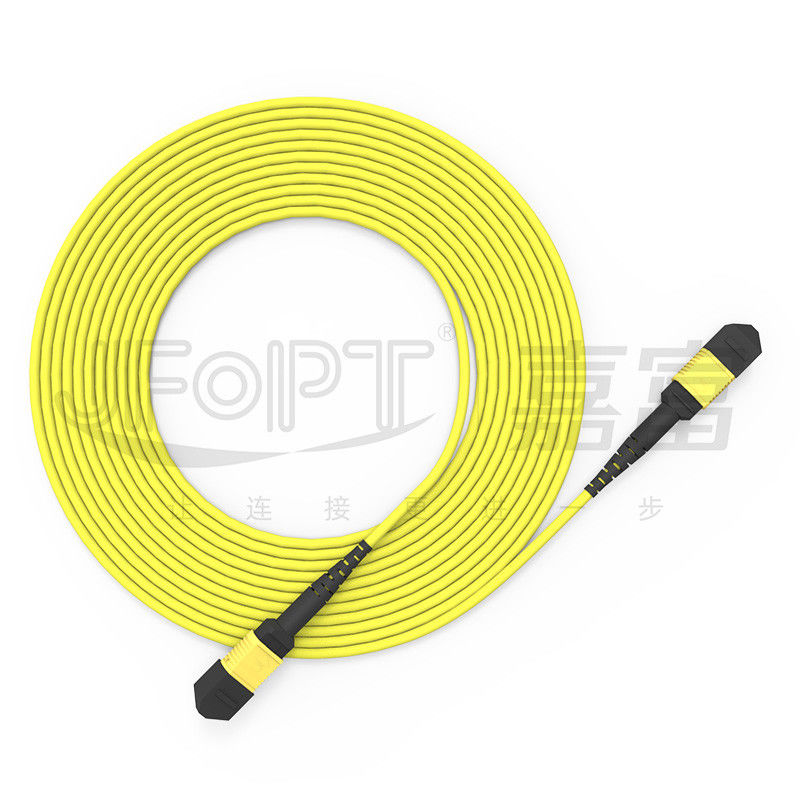

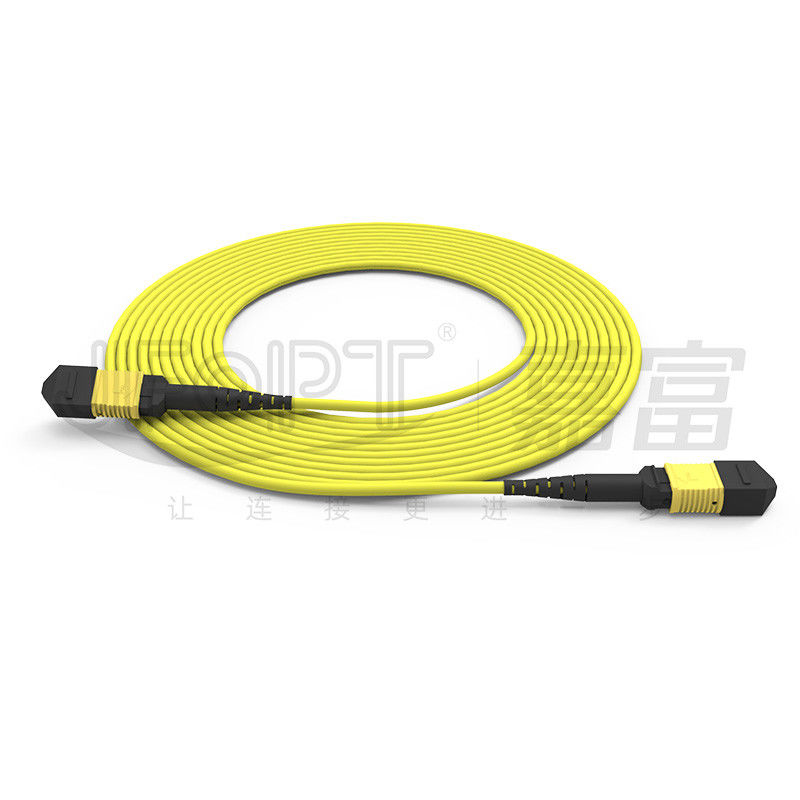

MPO-MPO 12-Core Single-Mode G657A1/G657A2 3.0 LSZH A/B Polarity Reversal Trunk Patch Cord (Πακέτο αναστροφής πολικότητας)
Σε πολύπλοκα συστήματα καλωδίωσης στο κέντρο δεδομένων, υπάρχει συχνά το πρόβλημα της λανθασμένης πολικότητας MPO jumper, η οποία μπορεί να οδηγήσει σε αποτυχημένες συνδέσεις,προκαλούν καθυστερήσεις στην κατασκευή επί τόπου και υπερβαίνουν τις εκτιμήσεις του προϋπολογισμούΗ JFOPT έχει εισαγάγει ένα 12-core MPO jumper με αντιστροφή πολικότητας για να αντιμετωπίσει πλήρως αυτή την πρόκληση.Αυτό το MPO jumper με αντιστροφή πολικότητας επιτρέπει την απρόσκοπτη μετάβαση μεταξύ A και Β πολικότητεςΤο JFOPT δεν απαιτεί πρόσθετα εργαλεία.και μπορείτε εύκολα να αλλάξετε μεταξύ των πολικών Α και Β σπρώχνοντας το σπίτι προς τα πίσωΧρησιμοποιώντας τα κινούμενα πλήκτρα K για εξαγωγή ή απόκρυψη, καθιστώντας την αντιστροφή της πολικότητας μια απλή και απλή διαδικασία.Μπορείτε να εξαλείψετε τις απογοητεύσεις που προκαλούνται από λανθασμένες πόλεις και να λύσετε χωρίς προσπάθεια αυτά τα θέματα.
* Χαρακτηριστικά
|
①Αντίστροφη πολικότητας Α/Β |
②Δεν απαιτούνται εργαλεία για την αντιστροφή |
||||
|
|
|
||||
|
③Δεν χρειάζεται να αφαιρεθεί η στερέωση κατά την αντιστροφή |
④Ευέλικτη καλωδίωση, μειώνοντας την πολυπλοκότητα της κατασκευής επί τόπου |
||||
|
|
|
||||
|
⑤Επιλογές μονοτρόπου: G657A1/G657A2; Επιλογές πολλαπλών τρόπων: OM3/OM4/OM5 |
- |
||||
|
|
- |
||||
* Εφαρμογές
1Η καλωδίωση του κέντρου δεδομένων.
2.40G/100G οπτικά συστήματα επικοινωνίας, οπτικές μονάδες QSFP.
3Συστήματα επικοινωνίας με οπτικές ίνες, δίκτυα καλωδιακής τηλεόρασης, δίκτυα τηλεπικοινωνιών.
4Δίκτυα τοπικής περιοχής (LAN), δίκτυα ευρείας περιοχής (WAN), FTTx.
* Παράμετροι συνδέσμου MPO
|
Τύπος συνδέσμου |
Απώλεια εισαγωγής |
Επιστροφή απώλειας |
|||
|
Τυπικό |
Μέγιστο |
||||
|
Συνδέτης MPO |
Τύπος SM |
00,2 dB |
00,75 dB |
APC≥60dB |
|
|
SM Μικρή απώλεια |
00,1 dB |
0.35dB |
|||
|
Τάγμα MM |
00,2 dB |
00,6 dB |
PC≥25dB |
||
|
ΜΜ Μικρή απώλεια |
00,1 dB |
0.35dB |
|||
|
Άντρας/Γυναίκα |
Άντρας: με Πιν, γυναίκα: χωρίς Πιν |
||||
* 3D γεωμετρικές παραμέτρους
|
Άρθρα |
Μαξ |
Ελάχιστο |
||
|
Ράδιο καμπυλότητας (mm) |
X |
2000 |
- 10.000. |
|
|
Y |
- |
5 |
||
|
Γωνία (°) |
X |
0.15 |
-Ούτε ένα.15 |
|
|
Υ ((ΑΚΕ) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-Ούτε ένα.2 |
||
|
Ράδιο καμπυλότητας του οπτικού πυρήνα (mm) |
- |
1 |
||
|
Υψόμετρος ινών (nm) |
3500 |
1000 |
||
|
Διαφορά ύψους γειτονικών ινών (nm) |
500 |
Α/Χ |
||
|
Μέγιστη αρνητική κοπλανική (nm) |
300 |
Α/Χ |
||
* Παράμετροι οπτικού καλωδίου
|
Άρθρο |
Παράμετρος |
|||
|
Τύπος ινών |
Προαιρετικό G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Αριθμός ινών |
Προαιρετικό 8/12/16/24 |
|||
|
Μέλος της Δύναμης |
Υφάσματα από αραμίδιο |
|||
|
Υλικό εξωτερικού μπουφάν |
Προαιρετικά LSZH/PVC/TPU |
|||
|
Διάμετρος εξωτερικού μπουφάν |
30,0 mm |
|||
|
Χρώμα εξωτερικού μπουφάν |
Κίτρινο / Πορτοκαλί / Πράσινο / Χέδερ Βιόλετ / Προσαρμογή |
|||
|
Δυνατότητα τράβηξης (μακροπρόθεσμη) |
80N |
|||
|
Δυνατότητα τράβηξης (Λιγοπρόθεσμη) |
150N |
|||
|
Δυνατότητα συντριβής (μακροπρόθεσμη) |
100N/cm |
|||
|
Δυνατότητα συντριβής (Σύντομη) |
500N/cm |
|||
|
Ελάχιστη ακτίνα κάμψης (δυναμική) |
20D |
|||
|
Ελάχιστη ακτίνα κάμψης (στατική) |
10D |
|||
|
Θερμοκρασία λειτουργίας |
-20~60°C |
|||
|
Θέρμανση αποθήκευσης |
-20~60°C |
|||
|
Αξιολόγηση πυρός |
Προαιρετικά ΝΟΑ/ΝΟΑ/ΝΟΑ |
|||
|
Άρθρο |
Παράμετρος |
|||
|
Τύπος ινών |
Προαιρετικό G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Αριθμός ινών |
2 ~ 12 |
|||
|
Μέλος της Δύναμης |
Υφάσματα από αραμίδιο |
|||
|
Υλικό εξωτερικού μπουφάν |
Προαιρετικά LSZH/PVC/TPU |
|||
|
Διάμετρος εξωτερικού μπουφάν |
2.5x5.0mm |
|||
|
Χρώμα εξωτερικού μπουφάν |
Κίτρινο / Πορτοκαλί / Πράσινο / Χέδερ Βιόλετ / Προσαρμογή |
|||
|
Δυνατότητα τράβηξης (μακροπρόθεσμη) |
100N |
|||
|
Δυνατότητα τράβηξης (Λιγοπρόθεσμη) |
200N |
|||
|
Δυνατότητα συντριβής (μακροπρόθεσμη) |
200N/cm |
|||
|
Δυνατότητα συντριβής (Σύντομη) |
500N/cm |
|||
|
Ελάχιστη ακτίνα κάμψης (δυναμική) |
50 χιλιοστά |
|||
|
Ελάχιστη ακτίνα κάμψης (στατική) |
30 χιλιοστά |
|||
|
Θερμοκρασία λειτουργίας |
-20~60°C |
|||
|
Θέρμανση αποθήκευσης |
-20~60°C |
|||
|
Αξιολόγηση πυρός |
Προαιρετικά ΝΟΑ/ΝΟΑ/ΝΟΑ |
|||
*Επιλογές χρώματος στερέωσης συνδέσμου
|
Σύνδεσμος MPO |
||||
|
ΣΜ |
Πράσινο |
Κίτρινο |
||
|
Αριθμός χρώματος αναφοράς PANTONE 2270C |
Αριθμός χρώματος αναφοράς PANTONE 100C |
|||
|
|
|
|||
|
ΜΜ |
Μπεζ |
Ακουα |
||
|
Αριθμός χρώματος αναφοράς PANTONE 7534C |
Αριθμός χρώματος αναφοράς PANTONE 2226C |
|||
|
|
|
|||
|
Βιολέτα |
- |
|||
|
Αριθμός χρώματος αναφοράς PANTONE 7641C |
||||
|
|
||||
* Επιλογές εκκίνησης
|
ΜΠΟ μπότα |
||||
|
Τύπος |
Προδιαγραφές |
Εφαρμόσιμο καλώδιο |
Εικόνα |
Σχέδια |
|
Στρογγυλή μπότα |
3.0 μήκος μπότας 33 mm |
3.0/3.2 |
|
|
|
3.0 μήκος μπότας 17 mm |
3.0/3.2 |
|
|
|
|
4.0 μήκος μπότας 33 mm |
3.8/4.0 |
|
|
|
|
Τετράγωνες μπότες |
3.0 μήκος μπότας 25 mm |
3.0/3.2 |
|
|
|
4.0 μήκος μπότας 17 mm |
3.8/4.0 |
|
|
|
|
Τραπεζικό καλώδιο |
2.5*5.0 μήκος μπότας 22 mm |
2.5*5.0 |
|
|
|
Γυμνές μπότες από ίνες κορδέλας |
Μακρότητα μπότες από γυμνή ίνες κορδέλας 19 mm |
Γυμνές ίνες κορδέλας |
|
|
* Ενεργοποίηση εναλλακτικής πολικότητας
* Επιλογή πολικότητας
|
12F Σύρμα επικάλυψης |
||||
|
|
* Συσκευασία του προϊόντος
|
|
|
|
Πυρηνικές συσκευές |
Καρτόνι |
* Δύναμη του εργοστασίου
|
Ειδίκευση: Η JFOPT έχει επικεντρωθεί στην παραγωγή MPO jumpers για περισσότερα από 10 χρόνια.,τα άλματα MPO υψηλών επιδόσεων. |
|
||||
|
Ικανότητα παραγωγής: Η JFOPT διαθέτει 5 γραμμές παραγωγής MPO, γεγονός που επιτρέπει την ταχεία και αποτελεσματική παραγωγή μεγάλης ποσότητας καλωδίων MPO για την κάλυψη των απαιτήσεων των πελατών. |
|
||||
|
Έλεγχος ποιότητας: Η JFOPT εφαρμόζει αυστηρά μέτρα ελέγχου ποιότητας σε κάθε στάδιο, από την προμήθεια πρώτων υλών έως τις διαδικασίες παραγωγής, με επαγγελματική επιθεώρηση και παρακολούθηση της ποιότητας.Διεξάγουμε 100% δοκιμές 3D με παρεμβολισμό / IL & RLtesting / επιθεώρηση τελικής όψης για να εξασφαλίσουμε την ποιότητα του προϊόντος. |
|
||||
|
Καθορισμός προτύπων: Η JFOPT μπορεί να διαμορφώσει και να εφαρμόσει αυστηρά τα πρότυπα παραγωγής MPO jumper σύμφωνα με τις ανάγκες του χρήστη για να εξασφαλίσει τη συνοχή του προϊόντος και τη σταθερότητα των επιδόσεων. |
|
||||
|
Τεχνολογική καινοτομία: Η JFOPT επικεντρώνεται στην τεχνολογική καινοτομία και διαθέτει μια επαγγελματική ομάδα Ε&Α για τη συνεχή ανάπτυξη MPO jumpers με πιο προηγμένες λειτουργίες και υψηλότερες επιδόσεις. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: Η JFOPT παρέχει ολοκληρωμένες υπηρεσίες πριν από την πώληση και μετά την πώληση, συμπεριλαμβανομένης της τεχνικής διαβούλευσης, της σύστασης προϊόντων, της συντήρησης μετά την πώληση κλπ.για την κάλυψη των αναγκών των πελατών και τη διασφάλιση της ικανοποίησης των πελατών. |
|
||||
* Συχνές ερωτήσεις και απαντήσεις- Δεν ξέρω.
1Ποια ζητήματα πρέπει να λαμβάνονται υπόψη κατά την προσαρμογή των MPO jumpers;
Μέγεθος πηδαλιού / Υλικό καλωδίου / Τύπος ινών και αριθμός ινών / Άντρες ή γυναίκες συνδέσεις / Πρότυπα απώλειας εισαγωγής / Απαιτήσεις χρώματος / Ετικέτες και αιτήματα προσαρμογής.
2Πώς εξασφαλίζουμε σταθερές παραμέτρους για τους MPO πηδαλούς μας;
Τα άλματα MPO της JFOPT υποβάλλονται σε 100% δοκιμές 3D με παρεμβολισμό και 100% δοκιμές IL&RL, εξασφαλίζοντας σταθερές παραμέτρους.
3-Ποιο είναι το χρόνο παράδοσης;
Έχουμε μηνιαία παραγωγική ικανότητα 30.000+ MPO συνδέσμους, εξασφαλίζοντας την ταχεία παράδοση.
4.Ποια άλλα προϊόντα που σχετίζονται με το MPO προσφέρουμε;
Εκτός από τα MPO jumpers, παράγουμε επίσης MPO loopbacks, MPO attenuators, MPO male to female adapters, MT jumpers και άλλα προϊόντα που σχετίζονται με το MPO.
