Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Αριθμό μοντέλου:
Τεθωρακισμένο MPO-MPO 12C SM G657A1/G657A2 SL/LL
Μας ελάτε σε επαφή με

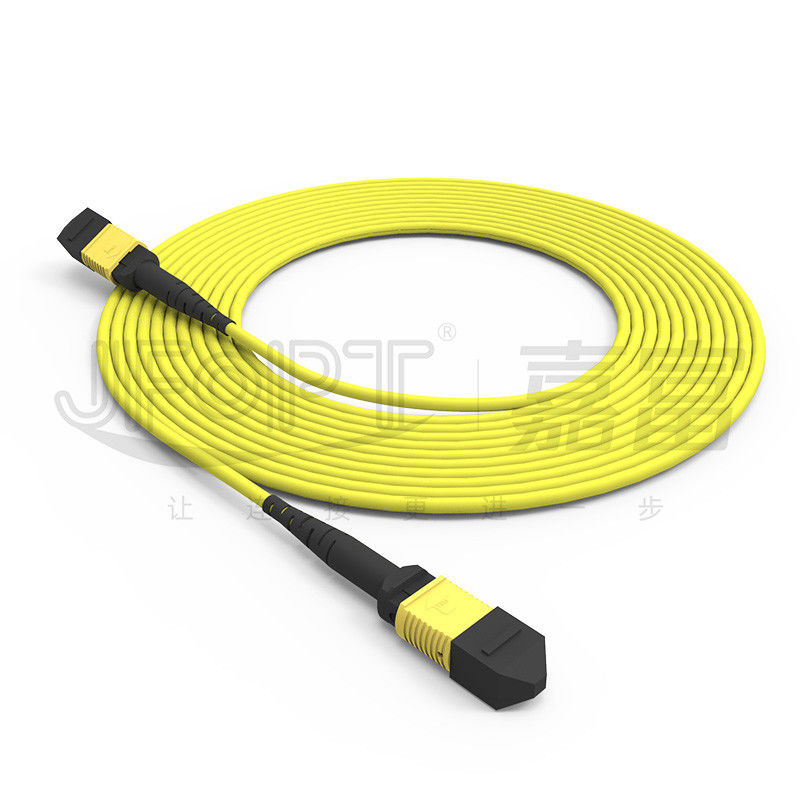

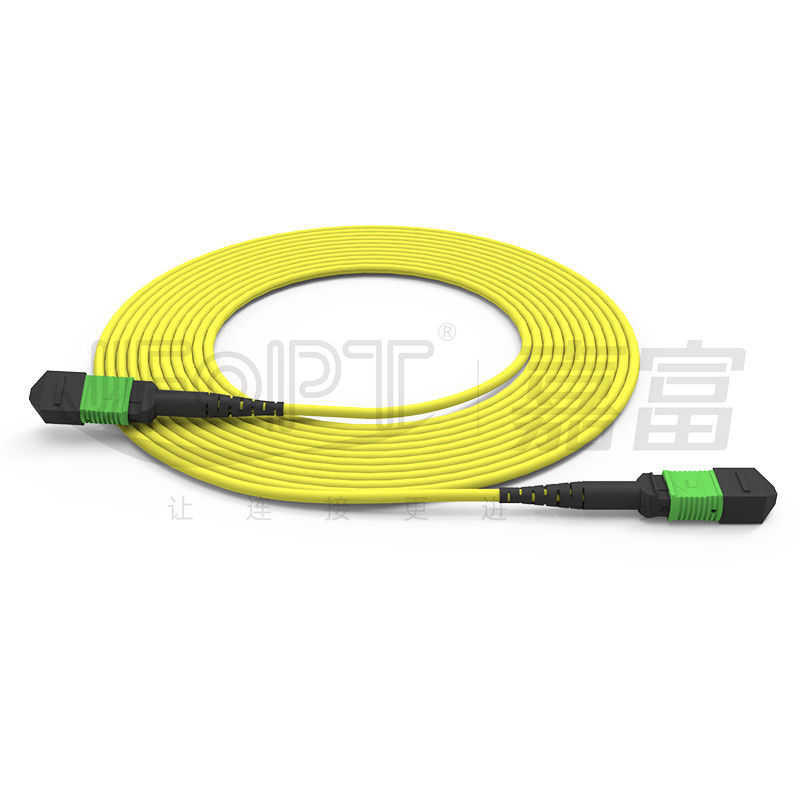

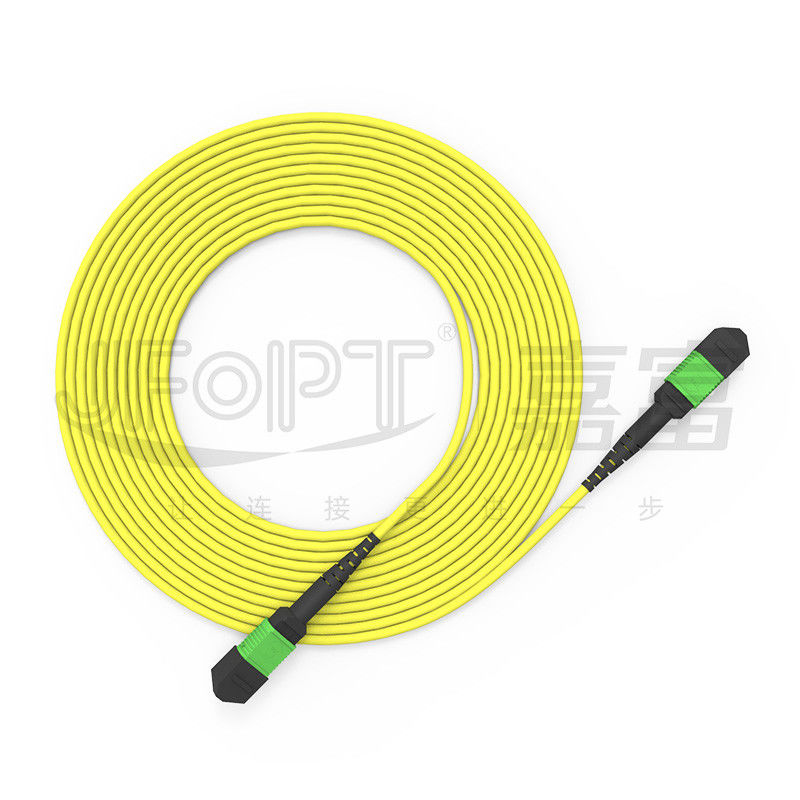

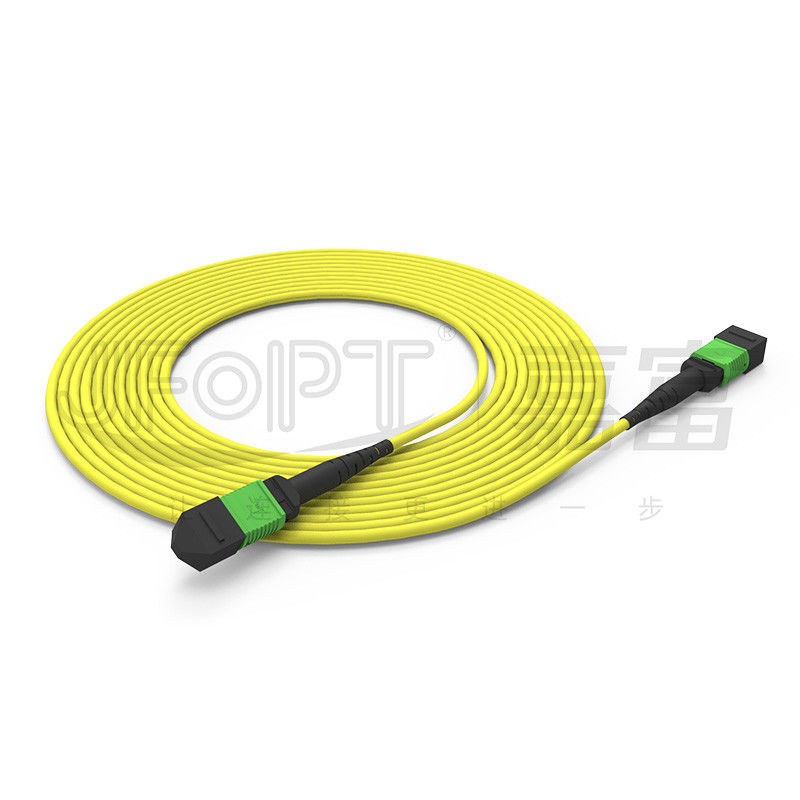

Τεθωρακισμένο τανκ Τζάμπερ MPO-MPO 12-Core Single Mode G657A1/G657A2 Κανονική απώλεια/χαμηλή απώλεια

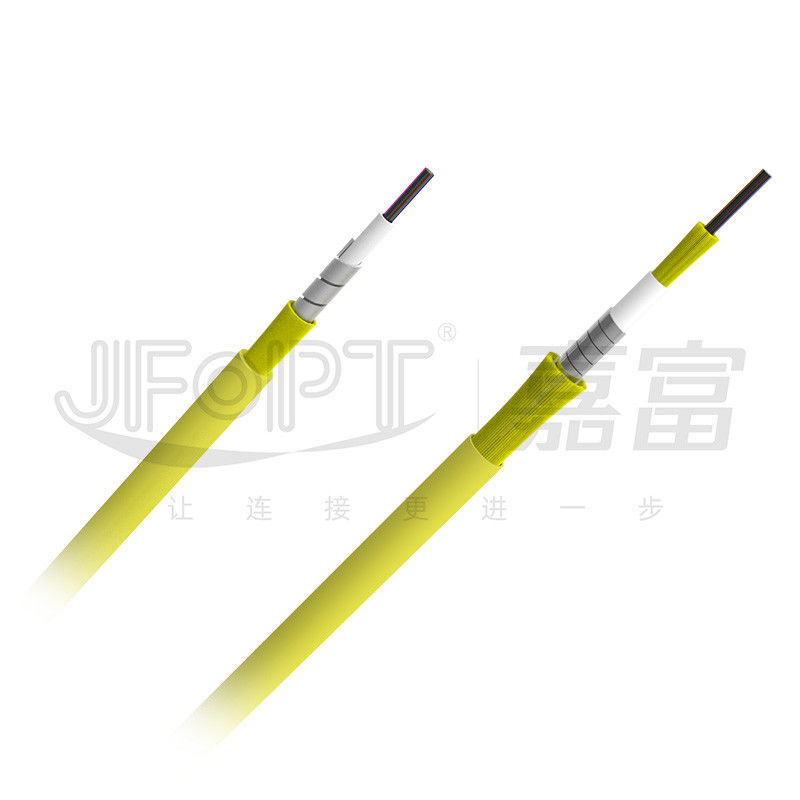

JFOPT θωρακισμένο μονοτρόπο 12-πυρήνα MPO τανκ jumper, με οπτικές ίνες που καλύπτονται από ένα στρώμα σπειροειδούς θωράκισης από ανοξείδωτο χάλυβα, παρέχοντας το καλώδιο με ισχυρή αντοχή στην κάμψη, πλευρική πίεση,αντίκτυποςΟι οπτικές ίνες μονοδιάταξης G657A1/G657A2 προέρχονται από οπτικές ίνες χωρίς ευαισθησία στη στροφή της μάρκας YOFC,εγγύηση της ποιότητας της μετάδοσηςΟι συνδέσεις MPO είναι διαθέσιμες με τυπική απώλεια (SL≤0,75dB) και χαμηλή απώλεια (LL≤0,35dB) στο σιδηροτροχείο MT, ανταποκρινόμενες στις διαφορετικές απαιτήσεις των πελατών.Συμπεριλαμβανομένων των μη θωρακισμένων, μονοπροφυλακτικό, διπλόπροφυλακτικό και διπλό γιλέκο, για προσαρμογή για να ανταποκρίνονται σε διάφορες περιβαλλοντικές εφαρμογές.
* Χαρακτηριστικά
|
①YOFC G657A1/G657A2 Οπτικές ίνες χωρίς ευαισθησία στην κάμψη |
②Προαιρετική τυποποιημένη σιδηροτροχιά με χαμηλή απώλεια/χαμηλή απώλεια MT |
||||
|
|
|
||||
|
③Διαφορετικές δομές καλωδίων που διατίθενται, συμπεριλαμβανομένων των μη θωρακισμένων, των μονοθωρακισμένων, των διπλών θωρακισμένων, των διπλών θωρακισμένων και άλλων |
④Διαθέτει εξαιρετικές μηχανικές επιδόσεις και αντοχή στα τρωκτικά |
||||
|
|
|
||||
|
⑤Προσαρμόσιμα σε διαφορετικά μήκη σύμφωνα με τις απαιτήσεις |
- |
||||
|
|
- |
||||
* Εφαρμογές
1Η καλωδίωση του κέντρου δεδομένων.
2.40G/100G οπτικά συστήματα επικοινωνίας, οπτικές μονάδες QSFP.
3Συστήματα επικοινωνίας με οπτικές ίνες, δίκτυα καλωδιακής τηλεόρασης, δίκτυα τηλεπικοινωνιών.
4Δίκτυα τοπικής περιοχής (LAN), δίκτυα ευρείας περιοχής (WAN), FTTx.
* Παράμετροι συνδέσμου MPO
|
Τύπος συνδέσμου |
Απώλεια εισαγωγής |
Επιστροφή απώλειας |
|||
|
Τυπικό |
Μέγιστο |
||||
|
Συνδέτης MPO |
Τύπος SM |
00,2 dB |
00,75 dB |
APC≥60dB |
|
|
SM Μικρή απώλεια |
00,1 dB |
0.35dB |
|||
|
Τάγμα MM |
00,2 dB |
00,6 dB |
PC≥25dB |
||
|
ΜΜ Μικρή απώλεια |
00,1 dB |
0.35dB |
|||
|
Άντρας/Γυναίκα |
Άντρας: με Πιν, γυναίκα: χωρίς Πιν |
||||
* 3D γεωμετρικές παραμέτρους
|
Άρθρα |
Μαξ |
Ελάχιστο |
||
|
Ράδιο καμπυλότητας (mm) |
X |
2000 |
- 10.000. |
|
|
Y |
- |
5 |
||
|
Γωνία (°) |
X |
0.15 |
-Ούτε ένα.15 |
|
|
Υ ((ΑΚΕ) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-Ούτε ένα.2 |
||
|
Ράδιο καμπυλότητας του οπτικού πυρήνα (mm) |
- |
1 |
||
|
Υψόμετρος ινών (nm) |
3500 |
1000 |
||
|
Διαφορά ύψους γειτονικών ινών (nm) |
500 |
Α/Χ |
||
|
Μέγιστη αρνητική κοπλανική (nm) |
300 |
Α/Χ |
||
* Παράμετροι καλωδίων με μονοπλέκα με μονοπλέκα
|
Άρθρο |
Παράμετρος |
|||
|
Τύπος ινών |
Προαιρετικό G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Αριθμός ινών |
2 ~ 12 |
24 |
||
|
Υλικό θωράκισης |
Ατσάλι ατσάλι |
|||
|
Εξωτερική διάμετρος θωράκισης |
2.1~2.2mm |
30,6 έως 3,7 mm |
||
|
Δυνατότητα θωράκισης |
0.25~0.28mm |
0.25~0.28mm |
||
|
Διάμετρος εξωτερικής κάλυψης |
30,0±0,1 mm |
4.5±0,1 mm |
||
|
Υλικό εξωτερικής κάλυψης |
Προαιρετικά LSZH/TPU |
|||
|
Χρώμα εξωτερικής κάλυψης |
Κίτρινο/Παρτοκαλί/Πράσινο λάιμ/Βιόλετ/Κανονισμός |
|||
|
Δυνατότητα τράβηξης (μακροπρόθεσμη) |
500N |
200N |
||
|
Δυνατότητα τράβηξης (Λιγοπρόθεσμη) |
800N |
600N |
||
|
Αντοχή σε συντριβή (μακροπρόθεσμη) |
800N/cm |
200N/cm |
||
|
Αντοχή σε συντριβή (Λιγοπρόθεσμη) |
1200N/cm |
600N/cm |
||
|
Ελάχιστη ακτίνα κάμψης (δυναμική) |
20D |
|||
|
Ελάχιστη ακτίνα κάμψης (στατική) |
10D |
|||
|
Θερμοκρασία λειτουργίας |
-20~60°C |
|||
|
Θέρμανση αποθήκευσης |
-20~60°C |
|||
|
Αξιολόγηση πυρός |
Προαιρετικά ΝΟΑ/ΝΟΑ/ΝΟΑ |
|||
* Παράμετροι καλωδίων διπλής θωράκισης
|
Άρθρο |
Παράμετρος |
|||
|
Τύπος ινών |
Προαιρετικό G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Αριθμός ινών |
2 ~ 12 |
24 |
||
|
Εσωτερική κάλυψη Εξωτερική διάμετρος |
10,4 ± 0,1 mm |
30,0±0,2 mm |
||
|
Υλικό εσωτερικής κάλυψης |
LSZH |
|||
|
Υλικό θωράκισης |
Ατσάλι ατσάλι |
|||
|
Εξωτερική διάμετρος θωράκισης |
20,0±0,1 mm |
40,0±0,2 mm |
||
|
Δυνατότητα θωράκισης |
0.25~0.28mm |
0.4~0.43mm |
||
|
Τύλιγμα στρώματος |
Ατσάλι ατσάλι |
|||
|
Διάμετρος εξωτερικής κάλυψης |
30,0±0,1 mm |
60,0±0,3 mm |
||
|
Υλικό εξωτερικής κάλυψης |
Προαιρετικά LSZH/TPU |
|||
|
Χρώμα εξωτερικής κάλυψης |
Κίτρινο/Παρτοκαλί/Πράσινο λάιμ/Βιόλετ/Κανονισμός |
|||
|
Δυνατότητα τράβηξης (μακροπρόθεσμη) |
150N |
600N |
||
|
Δυνατότητα τράβηξης (Λιγοπρόθεσμη) |
300N |
1000N |
||
|
Δυνατότητα συμπίεσης |
3000N/10cm |
|||
|
Ελάχιστη ακτίνα κάμψης (δυναμική) |
60D |
|||
|
Ελάχιστη ακτίνα κάμψης (στατική) |
30D |
|||
|
Θερμοκρασία λειτουργίας |
-40~80°C |
|||
|
Θέρμανση αποθήκευσης |
-40~80°C |
|||
|
Αξιολόγηση πυρός |
Προαιρετικά ΝΟΑ/ΝΟΑ/ΝΟΑ |
|||
*Επιλογές χρώματος συνδέσμου
|
Σύνδεσμος MPO |
||||
|
ΣΜ |
Πράσινο |
Κίτρινο |
||
|
Αριθμός χρώματος αναφοράς PANTONE 2270C |
Αριθμός χρώματος αναφοράς PANTONE 100C |
|||
|
|
|
|||
|
ΜΜ |
Μπεζ |
Ακουα |
||
|
Αριθμός χρώματος αναφοράς PANTONE 7534C |
Αριθμός χρώματος αναφοράς PANTONE 2226C |
|||
|
|
|
|||
|
Βιολέτα |
- |
|||
|
Αριθμός χρώματος αναφοράς PANTONE 7641C |
||||
|
|
||||
* Επιλογές εκκίνησης
|
ΜΠΟ μπότα |
||||
|
Τύπος |
Προδιαγραφές |
Εφαρμόσιμο καλώδιο |
Εικόνα |
Σχέδια |
|
Στρογγυλή μπότα |
3.0 μήκος μπότας 33 mm |
3.0/3.2 |
|
|
|
3.0 μήκος μπότας 17 mm |
3.0/3.2 |
|
|
|
|
4.0 μήκος μπότας 33 mm |
3.8/4.0 |
|
|
|
|
Τετράγωνες μπότες |
2.0 μήκος μπότας 25 mm |
3.0/3.2 |
|
|
|
3.0 μήκος μπότας 25 mm |
3.0/3.2 |
|
|
|
|
4.0 μήκος μπότας 17 mm |
3.8/4.0 |
|
|
|
|
Τραπεζικό καλώδιο |
2.5*5.0 μήκος μπότας 22 mm |
2.5*5.0 |
|
|
|
Γυμνές μπότες από ίνες κορδέλας |
Μακρότητα μπότες από γυμνή ίνες κορδέλας 19 mm |
Γυμνές ίνες κορδέλας |
|
|
|
Τραβήξτε την καρτέλα |
Παγκόσμιο για όλες τις μπότες |
Παγκόσμια |
|
|
* Επιλογή πολικότητας
|
12F Σύρμα επικάλυψης |
||||
|
|
* Συσκευασία του προϊόντος
|
|
|
|
Πυρηνικές συσκευές |
Καρτόνι |
* Δύναμη του εργοστασίου
|
Εμπειρογνωσία: Με πάνω από 10 χρόνια εστίασης σε MPO jumpers, η JFOPT διαθέτει επαγγελματική εμπειρογνωμοσύνη και ένα πλήρες σύνολο κορυφαίων εξοπλισμού (SUMIX/JRG/OPTOTEST),που επιτρέπουν την παραγωγή υψίστης ποιότητας και υψηλής απόδοσης MPO jumpers. |
|
||||
|
Κατασκευαστική ικανότητα: Η JFOPT διαθέτει 5 γραμμές παραγωγής MPO και εξοπλισμό για να παράγει μεγάλη ποσότητα MPO jumpers γρήγορα και αποτελεσματικά για να ανταποκρίνεται στις απαιτήσεις των πελατών. |
|
||||
|
Έλεγχος ποιότητας: Η JFOPT εφαρμόζει αυστηρά μέτρα ελέγχου της ποιότητας σε κάθε στάδιο, από την πρώτη ύλη έως τις διαδικασίες παραγωγής, με επαγγελματική επιθεώρηση και παρακολούθηση της ποιότητας.Διεξάγουμε 100% δοκιμές με 3D παρεμβολικό μέτρο / δοκιμές απώλειας επιστροφής / επιθεώρηση τελικής όψης για να διασφαλίσουμε την ποιότητα του προϊόντος. |
|
||||
|
Τυποποίηση: Η JFOPT μπορεί να προσαρμόσει και να τηρήσει αυστηρά τα πρότυπα παραγωγής για τα άλματα MPO σύμφωνα με τις απαιτήσεις των πελατών, εξασφαλίζοντας τη συνέπεια και τη σταθερότητα της απόδοσης των προϊόντων. |
|
||||
|
Τεχνολογική καινοτομία: Η JFOPT δίνει έμφαση στην τεχνολογική καινοτομία και διαθέτει μια επαγγελματική ομάδα Ε&Α αφιερωμένη στην ανάπτυξη πιο προηγμένων και υψηλότερων επιδόσεων MPO jumpers. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: Η JFOPT παρέχει ολοκληρωμένες υπηρεσίες πριν από την πώληση και μετά την πώληση, συμπεριλαμβανομένης της τεχνικής διαβούλευσης, των συστάσεων για τα προϊόντα και της συντήρησης μετά την πώληση,για την κάλυψη των αναγκών των πελατών και τη διασφάλιση της ικανοποίησης των πελατών. |
|
||||
* Συχνές ερωτήσεις και απαντήσεις- Δεν ξέρω.
1Ποια ζητήματα πρέπει να λαμβάνονται υπόψη κατά την προσαρμογή των MPO jumpers;
Μέγεθος του καλωδίου / Υλικό καλωδίου / Τύπος ινών και αριθμός πυρήνων / Άνδρες ή γυναίκες συνδέσεις / Πρότυπα απώλειας εισαγωγής / Απαιτήσεις χρώματος / Ετικέτες και αιτήματα προσαρμογής.
2Πώς εξασφαλίζουμε σταθερές παραμέτρους για τους MPO πηδαλούς μας;
Τα άλματα MPO της JFOPT υποβάλλονται σε 100% δοκιμές με 3D παρεμβολικό και 100% δοκιμές απώλειας εισαγωγής, εξασφαλίζοντας σταθερές παραμέτρους.
3-Ποιο είναι το χρόνο παράδοσης;
Έχουμε μηνιαία παραγωγική ικανότητα 30.000+ MPO συνδέσμους, εξασφαλίζοντας την ταχεία παράδοση.
4.Ποια άλλα προϊόντα που σχετίζονται με το MPO προσφέρουμε;
Εκτός από τα jumpers MPO, παράγουμε επίσης MPO loopbacks, MPO attenuators, MPO male-to-female adapters, MT jumpers και άλλα προϊόντα που σχετίζονται με το MPO.
