Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Αριθμό μοντέλου:
LC/A-LC/A ΜΙΝΙ καλώδιο 3.0mm 24core G657A1 κίτρινο
Μας ελάτε σε επαφή με

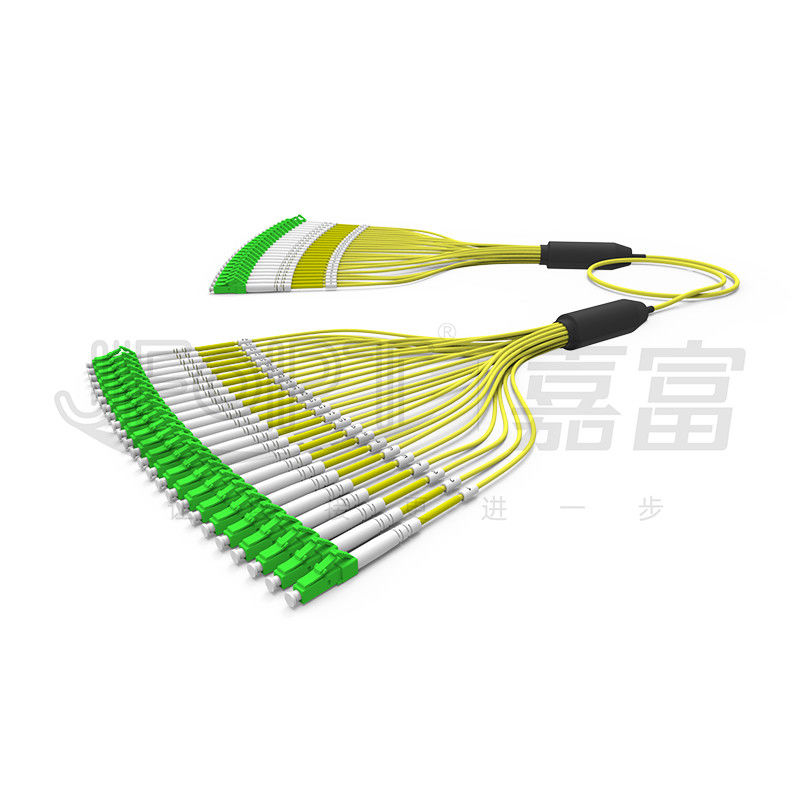

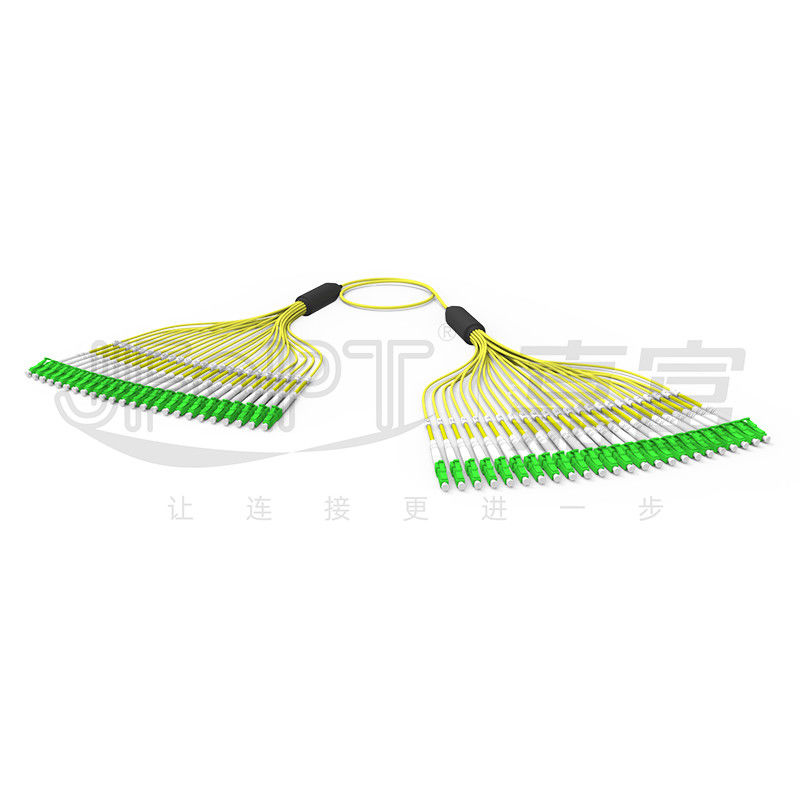

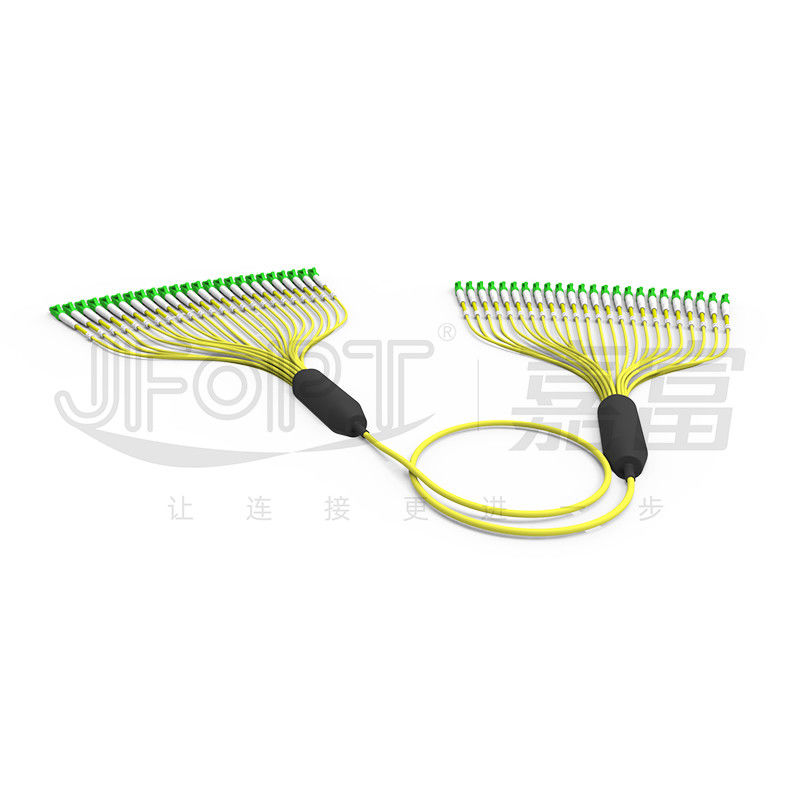

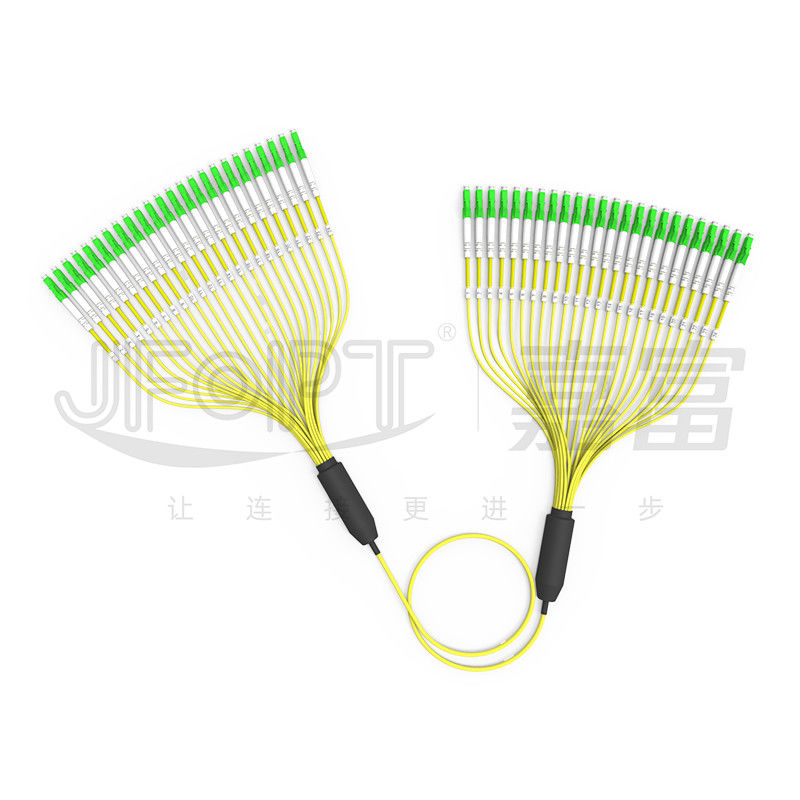

Προ-ολοκληρωμένο σκοινί 3.0mm κύριο καλώδιο 24 μπαλωμάτων κίτρινος εξωτερικός κλάδος θηκών LC/APC πυρήνων G657A1
Το κύριο καλώδιο του σκοινιού μπαλωμάτων LC/APC-LC/APC 3.0mm προ-ολοκληρωμένου χρησιμοποιεί ένα ενιαίο 3.0mm μίνι καλώδιο, το οποίο κατασκευάζεται και προ-εγκαθίσταται με τους συνδετήρες στο εργοστάσιο JFOPT. Χαρακτηριστικά, 24 αφαιρούν τον πυρήνα το μίνι καλώδιο αποτελούνται από δύο σύνολα 12 χρωματισμένων σφιχτός-αποθηκευμένων ινών, aramid νήμα, και μια ενιαία προστατευτική θήκη. Ένα σύνολο ινών διακρίνεται από το άλλο σύνολο με τη διάστιξη. Τα single-mode σκοινιά μπαλωμάτων δεσμών που παράγονται από JFOPT προκαθορίζουν στη χρησιμοποίηση της κάμψη-αναίσθητης ίνας G657A1 για να εξασφαλίσουν σταθερότητα στις μικρές διαστημικές επεκτάσεις. Οι κλάδοι κατασκευάζονται χρησιμοποιώντας την πήκτωμα-γεμισμένη τεχνολογία, βελτιώνοντας σημαντικά τη διάρκεια ζωής και την εκτατή δύναμή τους. Οι πελάτες μπορούν να επιλέξουν τις διαφορετικές αριθμήσεις πυρήνων κλάδων, μήκη, κύρια υλικά καλωδίων, χρώματα, και να προσαρμόσουν τις προ-ολοκληρωμένες άκρες των διάφορων προτύπων όπως FC/SC/ST/E2000 για να ικανοποιήσουν τις ανάγκες διασύνδεσης μεταξύ των διαφορετικών συσκευών.
* Χαρακτηριστικά γνωρίσματα
|
①εξωτερική διάμετρος 3.0mm, που σώζει το διάστημα εγκαταστάσεων |
②Ίνα χρήσεων G657A1 για τη βελτιωμένη σταθερότητα μετάδοσης |
|
|
|
|
③LC συνδετήρες διαθέσιμοι με τους κλάδους ενιαίος-πυρήνων ή διπλός-πυρήνων |
④Οι κλάδοι κατασκευάζονται χρησιμοποιώντας την πήκτωμα-γεμισμένη τεχνολογία για μια ασφαλέστερη σύνδεση |
|
|
|
|
⑤Εξατομικεύσιμη ακολουθία καναλιών κλάδων |
⑥Προαιρετικός 2.0mm/3.0mm χαλαρός σωλήνας/θωρακισμένος χαλαρός σωλήνας |
|
|
|
* Εφαρμογές
1.Fiber δίκτυα πρόσβασης
2.Fiber μετάδοση στοιχείων
3.Fiber συστήματα επικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, δίκτυα τηλεπικοινωνιών
4.Local δίκτυα περιοχής (LANs), δίκτυα ευρείας περιοχής (WANs), FTTx
* Παράμετροι συνδετήρων
|
Χαρακτηριστικά συνδετήρων |
Τύπος συνδετήρων |
LC/SC/FC/ST |
|||
|
Ferrule τύπος |
Single-mode: UPC/APC Πολλαπλού τρόπου: UPC |
||||
|
Ferrule υλικό |
Πρώτης τάξεως zirconia κεραμικό |
||||
|
Χρώμα συνδετήρων |
Μπλε/πράσινος/μπεζ/Aqua/πορφύρα |
||||
|
Απώλεια εισαγωγής |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Επιστροφής απώλεια |
Single-mode: UPC ≥ 50dB APC ≥ 60dB Πολλαπλού τρόπου: ≥ 25dB |
||||
|
Επανάληψη |
≤0.2dB |
||||
|
Ανταλλαξιμότητα |
≤0.2dB |
||||
* τρισδιάστατες παράμετροι γεωμετρίας (προαιρετικές)
|
Στοιχεία |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
SM |
ΚΚ |
SM |
ΚΚ |
SM |
SM |
|
|
Ακτίνα της κυρτότητας (χιλ.) |
10-25 |
7-25 |
5-12 |
|||
|
Όφσετ κορυφών (μm) |
≤50 |
≤30 |
||||
|
Ίνα που πιέζεται (NM) |
±100 |
|||||
|
Απόκλιση γωνίας (°) |
0 |
8±0.3 |
||||
|
Απόκλιση γωνίας δεσμών (°) |
0 |
±0.5 |
||||
|
Διάμετρος ινών (μm) |
123-135 |
|||||
* Παράμετροι οπτικών καλωδίων
|
Πρόγραμμα |
Παράμετρος |
|||
|
Τύπος ινών |
Προαιρετικά G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Αρίθμηση ινών |
Προαιρετικό 8/12/16/24 |
|||
|
Μέλος δύναμης |
Νήμα Aramid |
|||
|
Εξωτερικό υλικό σακακιών |
Προαιρετικά LSZH/PVC/TPU |
|||
|
Εξωτερική διάμετρος σακακιών |
3.0mm |
|||
|
Εξωτερικό χρώμα σακακιών |
Προσαρμοσμένος |
|||
|
Εκτατή δύναμη (μακροπρόθεσμη) |
80N |
|||
|
Εκτατή δύναμη (βραχυπρόθεσμη) |
150N |
|||
|
Αντίσταση συντριβής (μακροπρόθεσμη) |
100N/cm |
|||
|
Αντίσταση συντριβής (βραχυπρόθεσμη) |
500N/cm |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (δυναμική) |
20D |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (στατική) |
10D |
|||
|
Λειτουργούσα θερμοκρασία |
-20~60℃ |
|||
|
Θερμοκρασία αποθήκευσης |
-20~60℃ |
|||
|
Εκτίμηση πυρκαγιάς |
Προαιρετικά OFN/OFNR/OFNP |
|||
* Διακλαδιμένος επιλογές
|
Κύρια δομή καλωδίων |
|
|
|
|
|
Fanout με το ίσο μήκος |
Fanout με το άνισο μήκος |
|
|
|
|
Διακλάδωση του fber με το σωλήνα τουαλετών 0.9mm |
|
|
|
|
|
Διακλάδωση του fber με το σωλήνα τουαλετών 2.0/3.0mm |
|
|
|
|
* Συσκευασία προϊόντων
|
|
|
|
Πυκνωμένη συσκευασία τσαντών |
Πυκνωμένη συσκευασία κουτιών από χαρτόνι |
* Δύναμη εργοστασίων
|
Ειδίκευση: JFOPT έχει συσσωρεύσει τα έτη εμπειρίας στη διαδικασία παραγωγής των αλτών μεγάλος-πυρήνων, που εξασφαλίζει εξαιρετικά - χαμηλές απώλειες και μακριά διάρκεια ζωής στα σύνθετα περιβάλλοντα. |
|
||||
|
Ικανότητα κατασκευής: JFOPT εξοπλίζει 5 γραμμές παραγωγής και εξοπλισμό, με τις επαγγελματικές μεγάλης διαμέτρου τέμνουσες μηχανές multi-core καλωδίων, εξασφαλίζοντας γρήγορα, αποδοτικό, και τακτοποιημένο τύλιγμα των διάφορων καλωδίων μεγάλος-πυρήνων για τη γρήγορη παράδοση. |
|
||||
|
Ποιοτικός έλεγχος: JFOPT εφαρμόζει τα ακριβή μέτρα ποιοτικού ελέγχου και εξετάζει οποιεσδήποτε ανωμαλίες που βρίσκονται συνήθως στα καλώδια μεγάλος-πυρήνων μέσω της βελτιστοποίησης της ποιότητας πρώτης ύλης. Η διαδικασία παραγωγής των συνδετήρων υποβάλλεται στη δοκιμή και την επιθεώρηση 100%. |
|
||||
|
Τυποποιημένη ανάπτυξη: JFOPT μπορεί να προσαρμόσει το χρώμα, την εξωτερική διάμετρο, τον τύπο και την ποσότητα ινών, και τη δομή σακακιών των καλωδίων αλτών σύμφωνα με τις απαιτήσεις πελατών. Τα σχέδια σφράγισης και εφαρμοσμένης μηχανικής δειγμάτων χρησιμοποιούνται για να εξασφαλίσουν προδιαγραφές και τη συνέπεια προϊόντων τις τεχνικές στις διαφορετικές διαταγές batch. |
|
||||
|
Τεχνολογική καινοτομία: JFOPT υπογραμμίζει τη τεχνολογική καινοτομία και αφιερώνει μια επαγγελματική ομάδα Ε&Α στην ανάπτυξη των προηγμένων και υψηλής απόδοσης αλτών ινών. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: JFOPT παρέχει τις περιεκτικές pre-sales και μεταπωλήσεων υπηρεσίες, συμπεριλαμβανομένων των τεχνικών διαβουλεύσεων, των συστάσεων προϊόντων, και της συντήρησης μεταπωλήσεων, για να ικανοποιήσει τις ανάγκες πελατών και να εξασφαλίσει ικανοποίηση πελατών. |
|
||||
* Συχνό Q&A
1.What θα έπρεπε να εξεταστεί κατά την προσαρμογή των τυποποιημένων σκοινιών μπαλωμάτων οπτικών ινών;
Συνολικό μήκος του μήκους σκοινιού/κλάδων μπαλωμάτων/της διαμέτρου καλωδίων κλάδων/του υλικού καλωδίων ινών/του τύπου ινών και του αριθμού πυρήνων/χρώμα/ονομάζοντας και άλλες απαιτήσεις προσαρμογής.
2.How εξασφαλίζουμε τη σταθερότητα των τυποποιημένων σκοινιών μπαλωμάτων οπτικών ινών μας;
Τα σκοινιά μπαλωμάτων οπτικών ινών JFOPT υποβάλλονται σε ένα σχέδιο διαδικασίας για να εξασφαλίσουν ότι 100% των συνδετήρων περνούν την επιθεώρηση δοκιμής και τέλος-προσώπου απώλειας εισαγωγής, που εγγυάται τις σταθερές παραμέτρους.
3.What είναι η παράδοσή μας χρονική ανοχή;
Για τα τυποποιημένα προϊόντα, η χρονική ανοχή παράδοσής μας ελέγχεται μέσα σε 5 εργάσιμες ημέρες, που εξασφαλίζουν γρήγορη αποστολή.
