Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Αριθμό μοντέλου:
Sc/a-24f-om5-8,2-lszh-3M
Μας ελάτε σε επαφή με

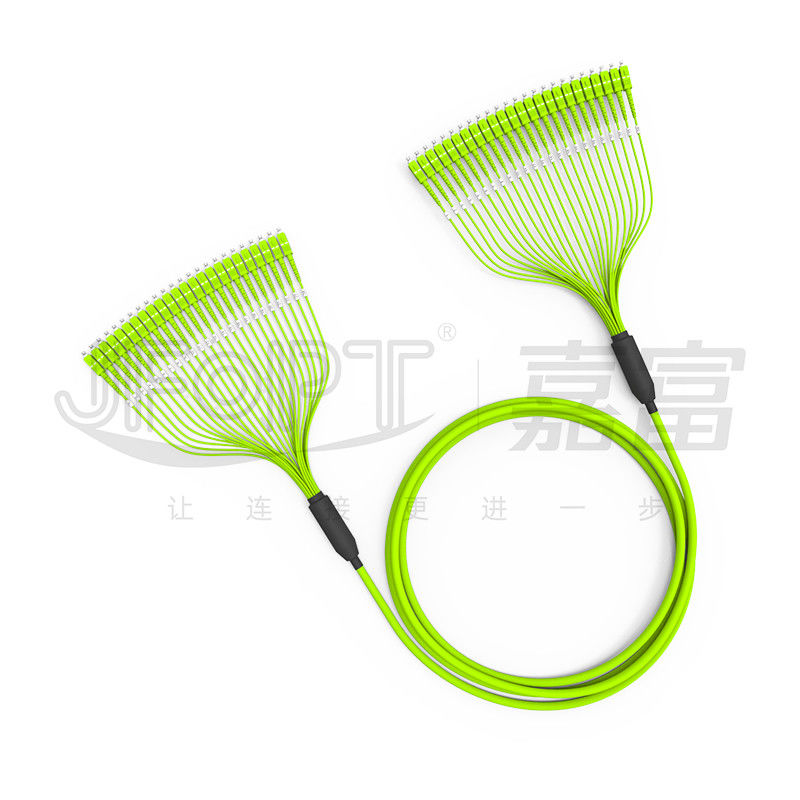

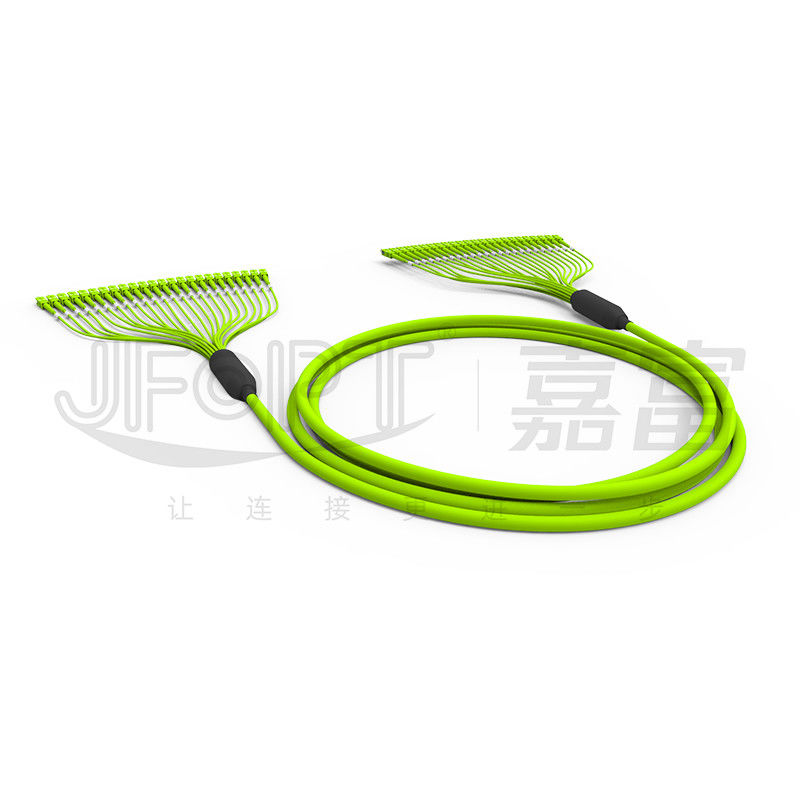

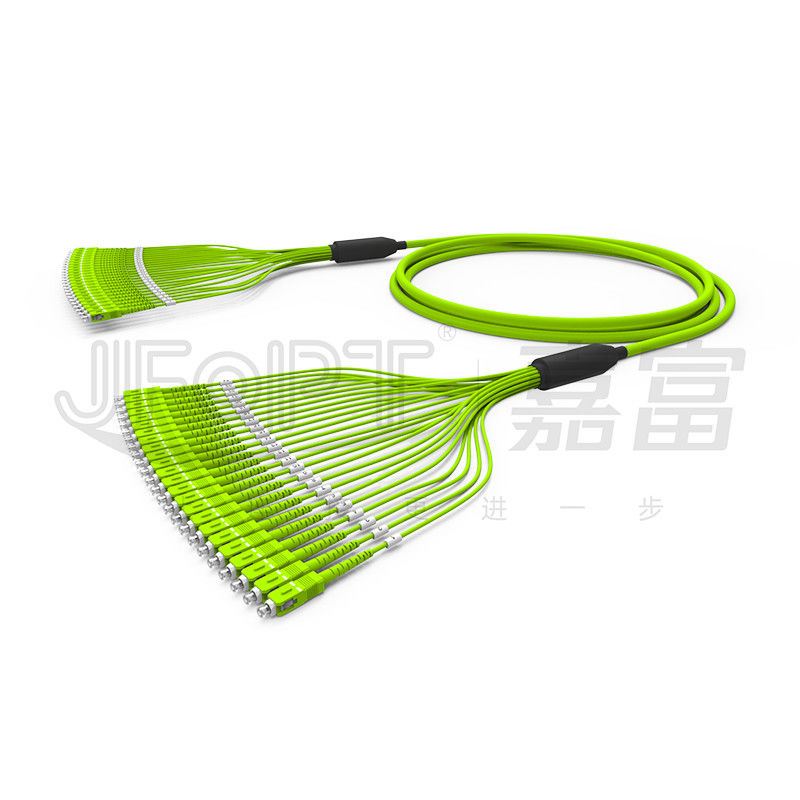

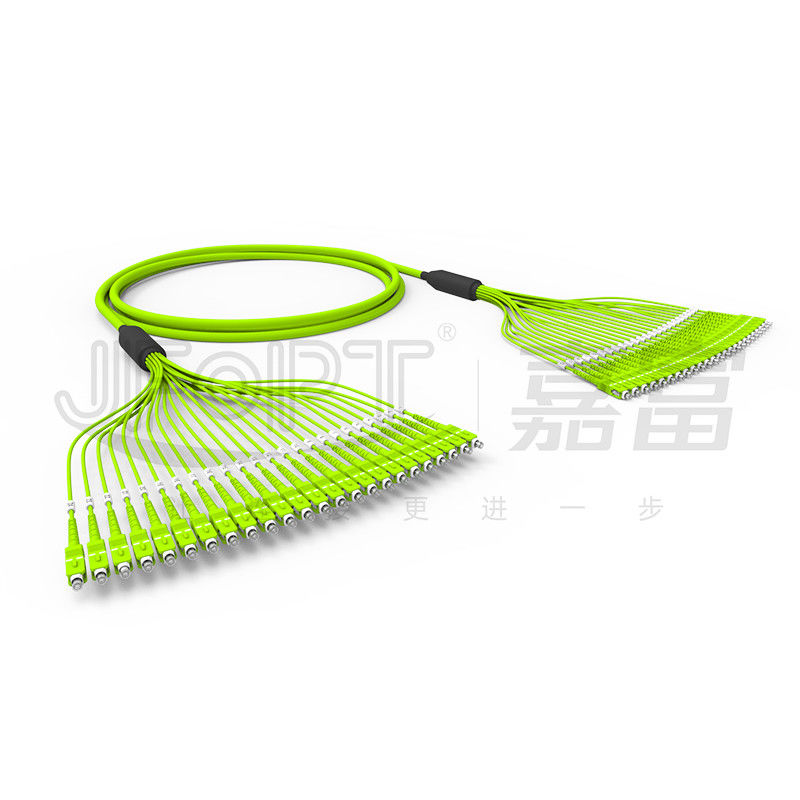

Προ-ολοκληρωμένος πολλαπλού τρόπου OM5 καλωδίων ινών δεσμών ασβέστης πράσινα 0.5m σακακιών PVC 24-πυρήνων που διακλαδίζεται με SC/APC
Το καλώδιο ινών δεσμών OM5 αποτελείται από το 0.9mm σφιχτός-αποθηκευμένο υπο--καλώδιο μέσα, το οποίο μπορεί να ολοκληρωθεί άμεσα με έναν συνδετήρα ινών 0.9mm ή να καθοδηγηθεί μέσω ενός αγωγού με μια fanout εξάρτηση για τη λήξη. JFOPT προσφέρει τους διάφορους τύπους καλωδίων πυρήνων ινών, συμπεριλαμβανομένου OM5. Προ-ολοκληρωμένα καλώδια ινών JFOPT τα δέσμη χρησιμοποιούν το high-tensile νήμα aramid, επιτρέποντας σε τους για να αντισταθούν τη μεγαλύτερη ένταση τραβήγματος στις μεγάλης απόστασης εγκαταστάσεις λόγω του ισχυρού σακακιού νημάτων και καλωδίων aramid. Το διακλαδιμένος τμήμα χρησιμοποιεί τους υψηλής ποιότητας θραύστες και την ώριμη χειροτεχνία για να εξασφαλίσει ασφαλή διακλάδωση. Οι συνδετήρες ινών που χρησιμοποιούνται από την επιχείρησή μας κατασκευάζονται χρησιμοποιώντας τους νέους πλαστικούς σβόλους, και ferrules είναι υψηλό concentricity που παρέχεται από CTCC, εξασφαλίζοντας την ανώτερες ποιότητα των προϊόντων και τη σταθερότητα έναντι των παρόμοιων προϊόντων.
* Χαρακτηριστικά γνωρίσματα
|
①24-πυρήνας καλώδιο ινών κορμών με τους προ-ολοκληρωμένους κλάδους |
②Γίνοντας με την κάμψη-αναίσθητη ίνα OM5 για να ενισχύσει τη σταθερότητα μετάδοσης |
||||
|
|
|
||||
|
③Χρησιμοποιεί υψηλής ποιότητας, low-loss κεραμικά ferrules |
④100% λήξη εργοστασίων και δοκιμή για να εξασφαλίσει απόδοση μετάδοσης |
||||
|
|
|
||||
|
⑤Κάθε καλώδιο αντιστοιχείται τον κατάλληλο θραύστη βασισμένο στις διαστάσεις του κύριων καλωδίου και των κλάδων, που εξασφαλίζουν μια ασφαλή και σταθερή διακλαδιμένος δομή |
|
||||
|
|
- |
||||
* Εφαρμογές
1.Fiber δίκτυα πρόσβασης
2.Fiber μετάδοση στοιχείων
3.Fiber συστήματα επικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, δίκτυα τηλεπικοινωνιών
4.Local δίκτυα περιοχής (LANs), δίκτυα ευρείας περιοχής (WANs), FTTx
* Παράμετροι συνδετήρων SC/LC/FC/ST
|
Τύπος συνδετήρων |
Απώλεια εισαγωγής |
Επιστροφής απώλεια |
|
|
SC/LC/FC/ST |
SM |
≤0.3dB |
APC≥60dB |
|
ΚΚ |
≤0.3dB |
UPC≥25dB |
|
* Τρισδιάστατες παράμετροι γεωμετρίας SC/LC/FC/ST (προαιρετικές)
|
Στοιχεία |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
SM |
ΚΚ |
SM |
ΚΚ |
SM |
SM |
|
|
Ακτίνα της κυρτότητας (χιλ.) |
10-25 |
7-25 |
5-12 |
|||
|
Όφσετ κορυφών (μm) |
≤50 |
≤30 |
||||
|
Ίνα που πιέζεται (NM) |
±100 |
|||||
|
Απόκλιση γωνίας (°) |
0 |
8±0.3 |
||||
|
Απόκλιση γωνίας δεσμών (°) |
0 |
±0.5 |
||||
|
Διάμετρος ινών (μm) |
123-135 |
|||||
* Επιλογές χρώματος συνδετήρων
|
Συνδετήρας Sc |
||||
|
Ενιαίος τρόπος |
Μπλε |
Πράσινος |
||
|
|
|
|||
|
Πολλαπλού τρόπου |
Μπεζ |
Aqua |
||
|
|
|
|||
|
Βιολέτα της Heather |
- |
|||
|
|
- |
|||
* Παράμετροι οπτικών καλωδίων
|
Στοιχείο |
Παράμετρος |
|||
|
Τύπος ινών |
Προαιρετικό G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Αρίθμηση ινών |
12 |
|||
|
Στοιχείο ενίσχυσης |
Νήμα Aramid |
|||
|
Εξωτερικό υλικό θηκών |
Προαιρετικό LSZH/PVC/TPU |
|||
|
Εξωτερική διάμετρος θηκών |
6.8mm |
|||
|
Εξωτερικό χρώμα θηκών |
Πράσινος/προσαρμοσμένος |
|||
|
Μέγιστη εκτατή δύναμη (μακροπρόθεσμη) |
300N |
|||
|
Μέγιστη εκτατή δύναμη (βραχυπρόθεσμη) |
600N |
|||
|
Μέγιστη αντίσταση συντριβής (μακροπρόθεσμη) |
200N/cm |
|||
|
Μέγιστη αντίσταση συντριβής (βραχυπρόθεσμη) |
1000N/cm |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (δυναμική) |
20D |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (στατική) |
10D |
|||
|
Λειτουργούσα θερμοκρασία |
-20~60℃ |
|||
|
Θερμοκρασία αποθήκευσης |
-20~60℃ |
|||
|
Retardance φλογών |
Προαιρετικό OFN/OFNR/OFNP |
|||
* Επιλογές συνδετήρων
|
Διπλή επιλογή προϊόντων |
|||
|
Διάμετρος καλωδίων |
Τύπος μποτών |
Εικόνα |
Σχέδια |
|
2.0mm |
Πρότυπα |
|
|
|
3.0mm |
Πρότυπα |
|
|
|
Ενιαία επιλογή προϊόντων |
|||
|
Διάμετρος καλωδίων |
Τύπος μποτών |
Εικόνα |
Σχέδια |
|
0.9mm |
Πρότυπα |
|
|
|
2.0mm |
Πρότυπα |
|
|
|
3.0mm |
Πρότυπα |
|
|
* Διακλαδιμένος επιλογές
|
|
|
|
Κύρια δομή καλωδίων |
|
|
|
|
|
Fanout με το ίσο μήκος |
Fanout με το άνισο μήκος |
|
|
|
|
Διακλάδωση της άμεσης υπομονάδας |
|
|
|
|
|
Διακλάδωση του fber με το σωλήνα τουαλετών 2.0/3.0mm |
|
|
|
|
|
Διακλάδωση της ίνας με το γυμνό θωρακισμένο σωλήνα 3.0mm |
|
|
|
|
|
Διακλάδωση της ίνας με σωλήνα τεθωρακισμένων 3.0mm το σπειροειδή |
|
* Συσκευασία προϊόντων
|
|
|
|
Πυκνωμένη αυτοκόλλητη συσκευασία τσαντών |
Πυκνωμένη συσκευασία χαρτοκιβωτίων |
* Δύναμη εργοστασίων
|
Ειδίκευση: JFOPT έχει συσσωρεύσει τα έτη εμπειρίας στην παραγωγή των αλτών αρίθμησης μεγάλος-πυρήνων, που εξασφαλίζει εξαιρετικά - χαμηλή απώλεια και μακριά διάρκεια ζωής στα σύνθετα περιβάλλοντα. |
|
||||
|
Ικανότητα κατασκευής: Με 5 γραμμές παραγωγής και εξοπλισμό, JFOPT είναι εξοπλισμένο με τις επαγγελματικές μεγάλης διαμέτρου τέμνουσες μηχανές multi-core καλωδίων γρήγορα, αποτελεσματικά, και τακτοποιημένα τα διάφορα καλώδια αρίθμησης μεγάλος-πυρήνων, εξασφαλίζοντας γρήγορη παράδοση. |
|
||||
|
Ποιοτικός έλεγχος: JFOPT εφαρμόζει τον αυστηρό ποιοτικό έλεγχο. Από την προμήθεια πρώτης ύλης σε όλες τις συνδέσεις στη διαδικασία παραγωγής, υπάρχουν επαγγελματικές ποιοτικές επιθεωρήσεις και έλεγχος, δοκιμή απώλειας εισαγωγής/επιθεώρηση προσώπου τελών για να εξασφαλίσουν ποιότητα των προϊόντων. |
|
||||
|
Πρότυπα προσαρμογής: JFOPT μπορεί να προσαρμόσει το χρώμα καλωδίων, την εξωτερική διάμετρο, τον τύπο και την ποσότητα ινών, και τη δομή σακακιών σύμφωνα με τις απαιτήσεις πελατών. Μέσω των σχεδίων σφράγισης και εφαρμοσμένης μηχανικής δειγμάτων, εξασφαλίζουμε τις τεχνικές παραμέτρους του προϊόντος και διατηρούμε τη συνέπεια στις διαφορετικές διαταγές batch. |
|
||||
|
Τεχνολογική καινοτομία: JFOPT υπογραμμίζει τη τεχνολογική καινοτομία και προωθεί και υψηλός-απόδοσης επαγγελματικό να αναπτυχθεί ομάδων Ε&Α συνεχώς άλτες οπτικών ινών. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: JFOPT παρέχει τις περιεκτικές pre-sales και μεταπωλήσεων υπηρεσίες, συμπεριλαμβανομένων των τεχνικών διαβουλεύσεων, των συστάσεων προϊόντων, και της συντήρησης μεταπωλήσεων, για να ικανοποιήσει τις ανάγκες πελατών και να εξασφαλίσει ικανοποίηση πελατών. |
|
||||
* Συχνό Q&A
1.What τον τα ζητήματα πρέπει να εξεταστούν κατά προσαρμογή των τυποποιημένων αλτών οπτικών ινών;
Οι απαιτήσεις προσαρμογής για τους άλτες οπτικών ινών περιλαμβάνουν το συνολικό μήκος του άλτη, το μήκος των κλάδων, τη διάμετρο των καλωδίων κλάδων, το υλικό καλωδίων, τον τύπο ινών και την αρίθμηση πυρήνων, το χρώμα, και το μαρκάρισμα.
2.How εξασφαλίζουμε τη σταθερότητα των τυποποιημένων αλτών οπτικών ινών μας;
JFOPT εξασφαλίζει τη σταθερότητα των αλτών οπτικών ινών μας μέσω του λεπτολόγου σχεδίου διαδικασίας. Όλοι οι συνδετήρες υποβάλλονται στη δοκιμή απώλειας εισαγωγής 100% και την επιθεώρηση τέλος-προσώπου, που εξασφαλίζει σταθερή και αξιόπιστη απόδοση.
3.What είναι η παράδοσή μας χρονική ανοχή;
Για τα τυποποιημένα προϊόντα, η χρονική ανοχή παράδοσής μας ελέγχεται μέσα σε 5 εργάσιμες ημέρες, που εξασφαλίζουν γρήγορη αποστολή και που ικανοποιούν τις επείγουσες ανάγκες σας.
