Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Αριθμό μοντέλου:
Mpo-LC 3.02.0mm
Μας ελάτε σε επαφή με

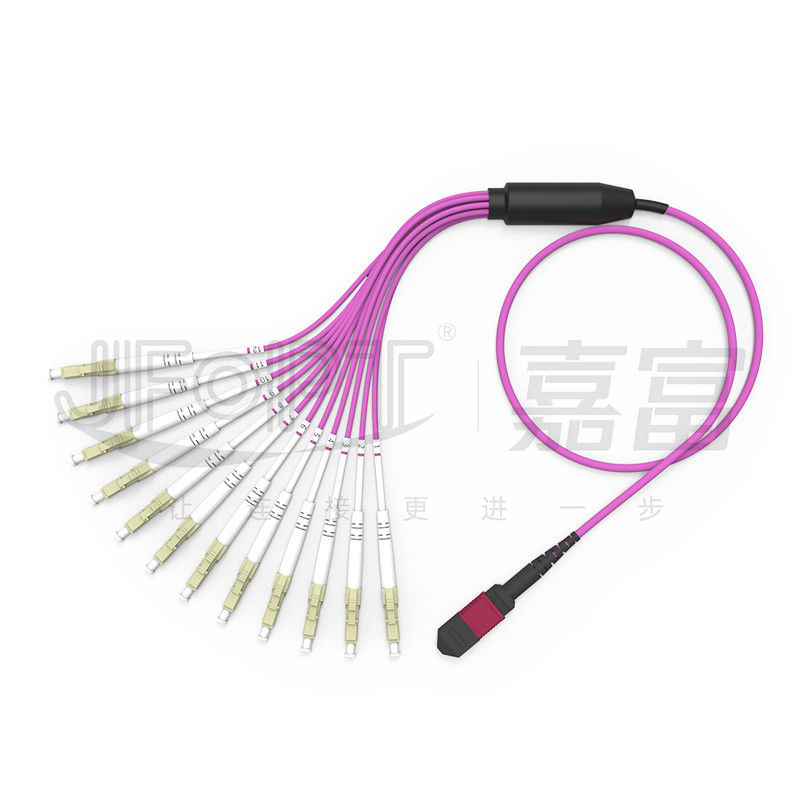

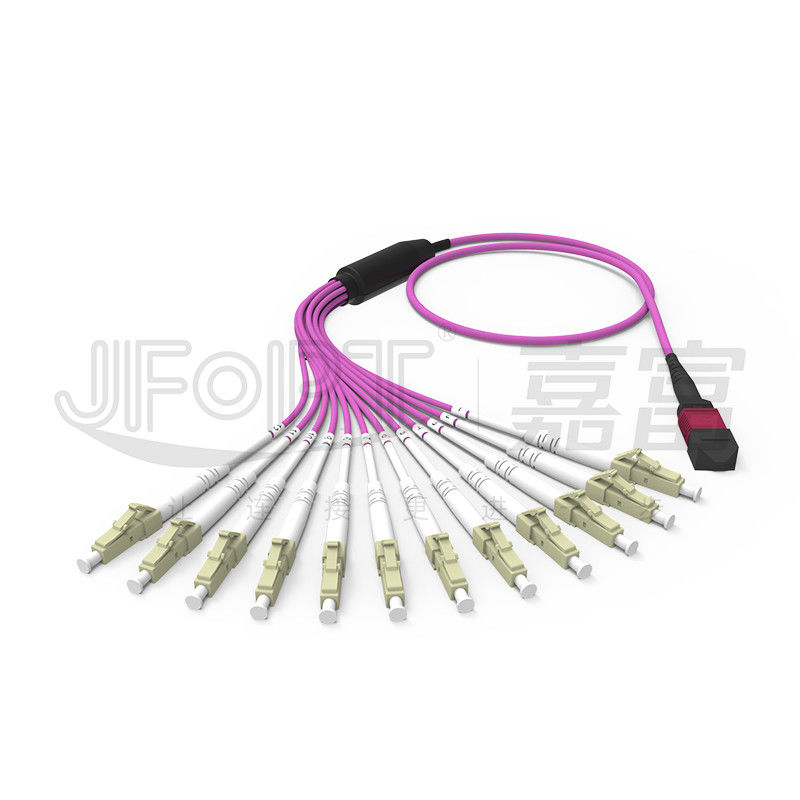

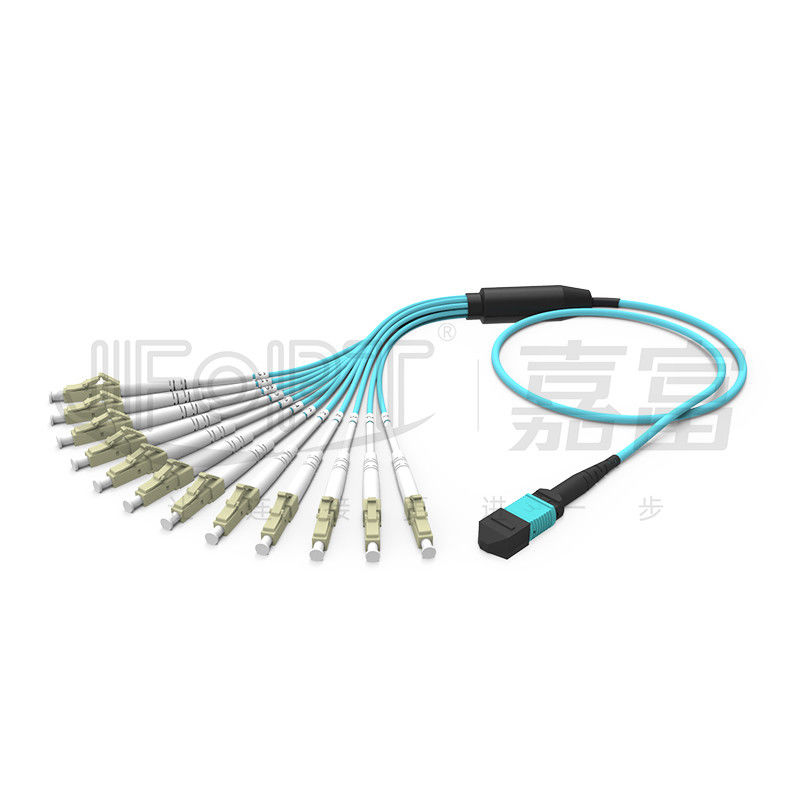

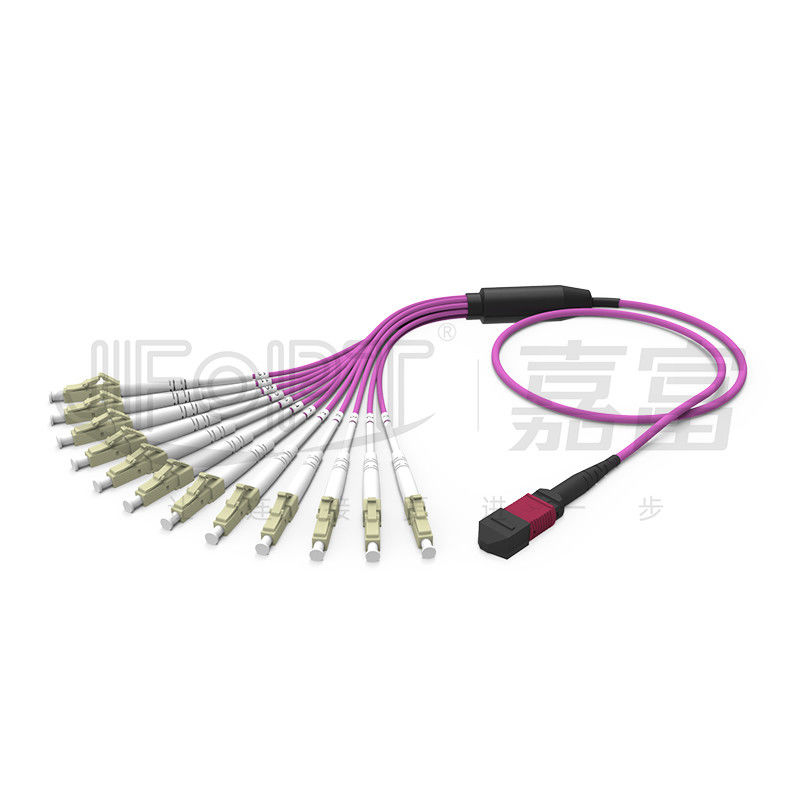

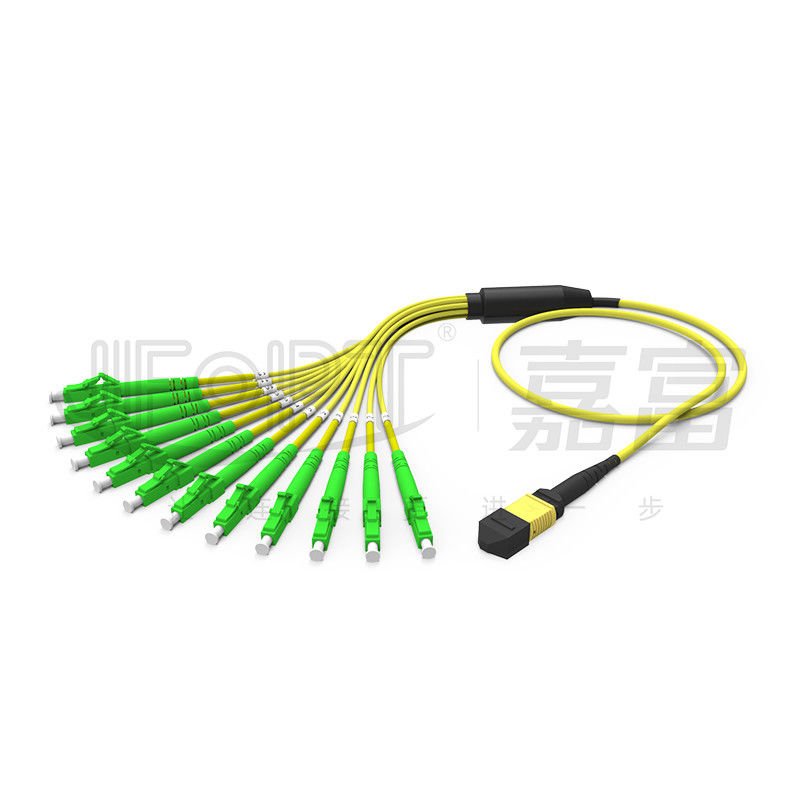

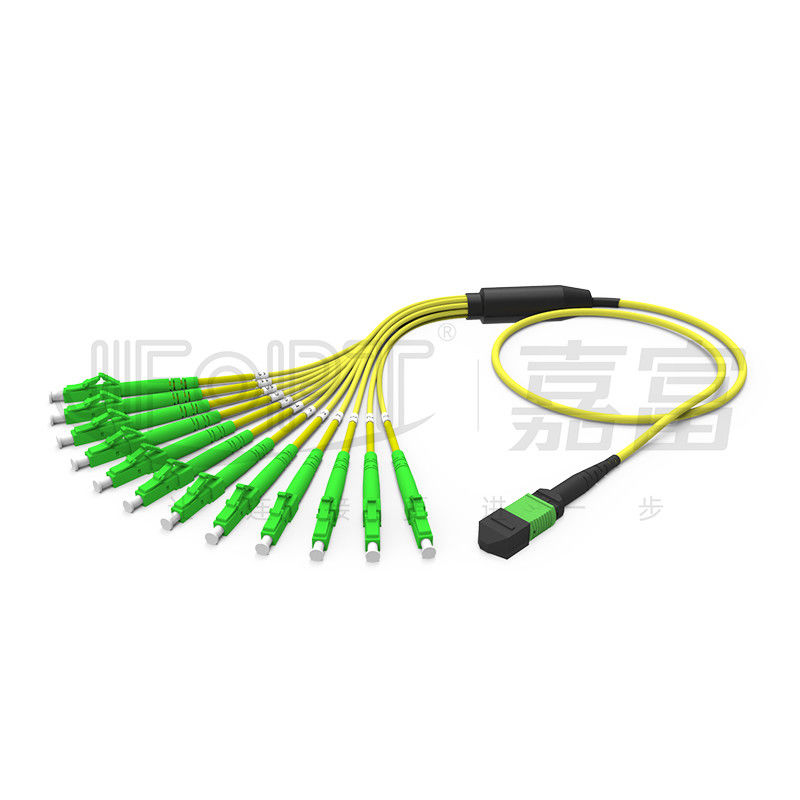

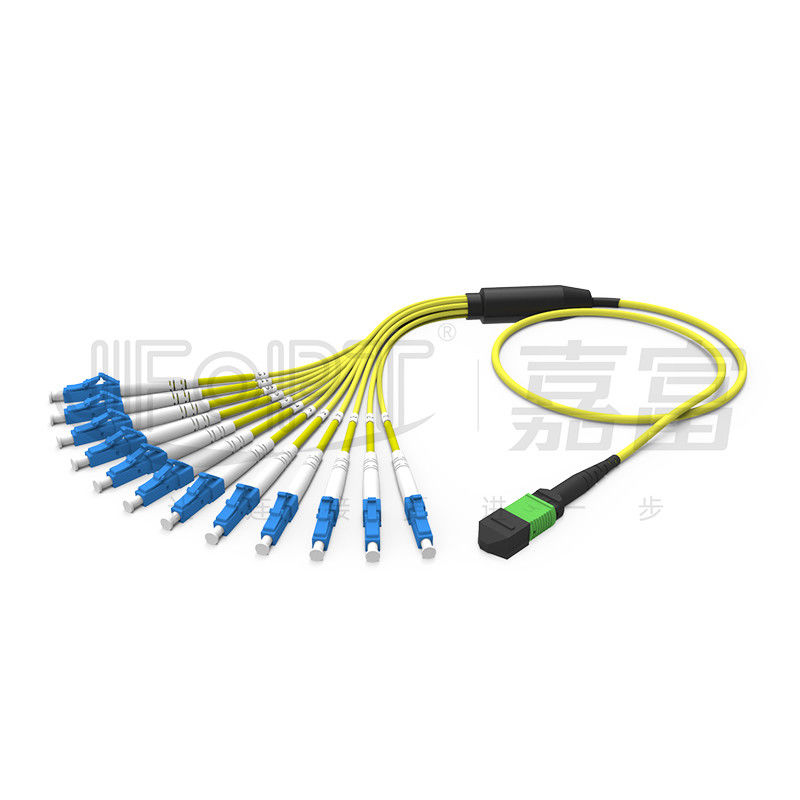

Mpo-LC 3,0 μίνι καλώδιο 2.0mm σκοινί μπαλωμάτων κλάδων
Το σκοινί μπαλωμάτων κλάδων mpo-LC σχεδιάζεται για τη σύγκλιση οπτικών σημάτων στα πλαίσια διανομής ή το διαχωρισμό σημάτων στις οπτικές ενότητες, που χρησιμοποιούνται συνήθως στη βελτίωση των δικτύων 40G/100G. Το MPO στο σκοινί μπαλωμάτων κλάδων 2.0mm LC είναι διαθέσιμο στις διαμορφώσεις του 8/12/16/24 ινών. Ο συνδετήρας MPO μπορεί να προσαρμοστεί με τους αρσενικούς ή θηλυκούς συνδετήρες, ενώ ο συνδετήρας LC μπορεί να επιλεχτεί ως simplex ή ντούμπλεξ (προσαρμογή καναλιών TX/RX). Το μήκος κλάδων μπορεί να προσαρμοστεί για το ίσα μήκος, fan-out, ή τα μήκη κλίσης, μεταξύ άλλων επιλογών.
* Χαρακτηριστικά γνωρίσματα
|
①Κλάδος με τη θήκη 2.0mm για την εύκολες εγκατάσταση και την προστασία
|
②Εξατομικεύσιμη fanout εξάρτηση για να ταιριάξει με άλλα εξωτερικά μίνι καλώδια σακακιών διαμέτρων ενιαία/διπλά
|
|
|
|
③LC ο κλάδος μπορεί να επιλεχτεί ως ίσο μήκος ή άνισο μήκος για την εύκαμπτη επέκταση
|
④100% λήξη εργοστασίων και δοκιμή για να εξασφαλίσει αξιόπιστη απόδοση μετάδοσης
|
|
|
|
* Εφαρμογές
1.Data τηλεγράφηση κεντρικών δικτύων.
2.40G/100G συστήματα οπτικών επικοινωνιών, οπτικές ενότητες QSFP.
3.Fiber οπτικά συστήματα επικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, δίκτυα τηλεπικοινωνιών.
4.Local δίκτυα περιοχής (LANs), δίκτυα ευρείας περιοχής (WANs), FTTx.
* Παράμετροι συνδετήρων MPO
|
Τύπος συνδετήρων |
Απώλεια εισαγωγής |
Επιστροφής απώλεια |
|||
|
Χαρακτηριστικός |
Μέγιστος |
||||
|
Συνδετήρας MPO |
SM πρότυπα |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
ΚΚ πρότυπα |
0.2dB |
0.6dB |
PC≥25dB |
||
|
ΚΚ χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
Αρσενικό/θηλυκό |
Αρσενικό: με την καρφίτσα, θηλυκό: χωρίς καρφίτσα |
||||
* Παράμετροι συνδετήρων LC
|
Χαρακτηριστικά συνδετήρων |
Τύπος συνδετήρων |
LC |
|||
|
Τύπος προσώπου τελών |
Single-mode: UPC/APC Πολλαπλού τρόπου: UPC |
||||
|
Ferrule τύπος |
Βαθμός-κεραμικό ferrule zirconia |
||||
|
Χρώμα κατοικίας συνδετήρων |
Μπλε/πράσινος/μπεζ/Aqua/βιολέτα/ασβέστης |
||||
|
Απώλεια εισαγωγής |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Επιστροφής απώλεια |
Single-mode: UPC≥50dB APC≥60dB Πολλαπλού τρόπου: ≥25dB |
||||
|
Επανάληψη |
≤0.2dB |
||||
|
Ανταλλαξιμότητα |
≤0.2dB |
||||
* τρισδιάστατες γεωμετρικές παράμετροι
|
Στοιχεία |
Max |
Λ. |
||
|
Ακτίνα της κυρτότητας (χιλ.) |
Χ |
2000 |
-10000 |
|
|
Υ |
- |
5 |
||
|
Γωνία (°) |
Χ |
0,15 |
-0.15 |
|
|
Υ (APC) |
8.2 |
7.8 |
||
|
Υ (PC) |
0,2 |
-0.2 |
||
|
Ακτίνα της κυρτότητας του οπτικού πυρήνα (χιλ.) |
- |
1 |
||
|
Ύψος ινών (NM) |
3500 |
1000 |
||
|
Διαφορά ύψους της παρακείμενης ίνας (NM) |
500 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
|
Μέγιστος αρνητικός συνεπίπεδος (NM) |
300 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
* Παράμετροι καλωδίων
|
Πρόγραμμα |
Παράμετροι |
|||
|
Τύπος ινών |
Προαιρετικός: G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Αρίθμηση ινών |
Προαιρετικός: 8/12/16/24 |
|||
|
Μέλος δύναμης |
Νήμα Aramid |
|||
|
Εξωτερικό υλικό σακακιών |
Προαιρετικός: LSZH/PVC/TPU |
|||
|
Εξωτερική διάμετρος σακακιών |
3.0mm |
|||
|
Εξωτερικό χρώμα σακακιών |
Κίτρινος/πορτοκαλής/Aqua/ροδανιλίνης/συνήθεια |
|||
|
Εκτατή δύναμη (μακροπρόθεσμη) |
80N |
|||
|
Εκτατή δύναμη (βραχυπρόθεσμη) |
150N |
|||
|
Αντίσταση συντριβής (μακροπρόθεσμη) |
100N/cm |
|||
|
Αντίσταση συντριβής (βραχυπρόθεσμη) |
500N/cm |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (δυναμική) |
20D |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (στατική) |
10D |
|||
|
Λειτουργούσα θερμοκρασία |
-20~60℃ |
|||
|
Θερμοκρασία αποθήκευσης |
-20~60℃ |
|||
|
Εκτίμηση πυρκαγιάς |
Προαιρετικός: OFN/OFNR/OFNP |
|||
* Επιλογές χρώματος συνδετήρων
|
Συνδετήρας MPO |
||||
|
Ενιαίος τρόπος |
Πράσινος |
Κίτρινος |
||
|
Αριθμός PANTONE 2270C χρώματος αναφοράς |
Αριθμός PANTONE 100C χρώματος αναφοράς |
|||
|
|
|
|||
|
Πολλαπλού τρόπου |
Μπεζ |
Aqua |
||
|
Αριθμός PANTONE 7534C χρώματος αναφοράς |
Αριθμός PANTONE 2226C χρώματος αναφοράς |
|||
|
|
|
|||
|
Βιολέτα |
- |
|||
|
Αριθμός PANTONE 7641C χρώματος αναφοράς |
||||
|
|
||||
* Διακλαδιμένος επιλογές
|
|
|
|
Κύρια δομή καλωδίων |
|
|
|
|
|
Fanout με τα ίσα μήκη |
Fanout με τα άνισα μήκη |
|
|
|
|
Fanout 0.9mm κλάδος |
|
|
|
|
|
Fanout 2.0/3.0mm κλάδος |
|
* Επιλογή πολικότητας
|
MPO |
||||
|
|
|
LC |
||||
|
|
* Συσκευασία προϊόντων
|
|
|
|
Πυκνωμένη αντιστατική τσάντα |
Πυκνωμένο χαρτοκιβώτιο |
* Δύναμη εργοστασίων
|
Επαγγελματισμός: JFOPT έχει εστιάσει στην παραγωγή των αλτών MPO για πάνω από 10 έτη, με την επαγγελματική εμπειρία και ένα πλήρες σύνολο top-notch εξοπλισμού (SUMIX/JRG/OPTOTEST), μπορεί να παραγάγει τους υψηλής ποιότητας και υψηλής απόδοσης άλτες MPO. |
|
||||
|
Ικανότητα κατασκευής: JFOPT έχει 5 γραμμές παραγωγής και τον εξοπλισμό MPO, επιτρέποντας τη γρήγορη και αποδοτική παραγωγή ενός μεγάλου αριθμού αλτών MPO να ικανοποιήσει τις απαιτήσεις πελατών. |
|
||||
|
Ποιοτικός έλεγχος: JFOPT εφαρμόζει τα ακριβή μέτρα ποιοτικού ελέγχου, συμπεριλαμβανομένης της επαγγελματικής ποιότητας που εξετάζει και που ελέγχει σε κάθε στάδιο από την προμήθεια πρώτης ύλης στις διαδικασίες παραγωγής. Διευθύνουμε την τρισδιάστατη δοκιμή παρέμβασης 100%, τη δοκιμή απώλειας εισαγωγής, και την επιθεώρηση τέλος-προσώπου για να εξασφαλίσουμε ποιότητα των προϊόντων. |
|
||||
|
Τυποποιημένη ανάπτυξη: JFOPT μπορεί να αναπτυχθεί και να εμμείνει αυστηρά στα πρότυπα παραγωγής αλτών MPO σύμφωνα με τις απαιτήσεις πελατών, που εξασφαλίζουν τη συνέπεια προϊόντων και τη σταθερότητα απόδοσης. |
|
||||
|
Τεχνολογική καινοτομία: JFOPT δίνει έμφαση στη τεχνολογική καινοτομία και έχει επαγγελματικό να αναπτυχθεί ομάδων Ε&Α συνεχώς πιό προηγμένο και να υψηλός-εκτελέσει τους άλτες MPO. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: JFOPT παρέχει τις περιεκτικές pre-sales και μεταπωλήσεων υπηρεσίες, συμπεριλαμβανομένων των τεχνικών διαβουλεύσεων, των συστάσεων προϊόντων, και των επισκευών μετα-πωλήσεων, για να ικανοποιήσει τις ανάγκες πελατών και να εξασφαλίσει ικανοποίηση πελατών. |
|
||||
* Συχνό Q&A
1.What τον τα ζητήματα πρέπει να εξεταστούν κατά προσαρμογή των αλτών MPO;
Το μήκος αλτών/το υλικό καλωδίων/ο τύπος ινών και η ίνα μετρούν/τα αρσενικές ή θηλυκές πρότυπα απώλειας εισαγωγής MPO/οι απαιτήσεις χρώματος/οι ετικέτες και τα αιτήματα προσαρμογής.
2.How εξασφαλίζουμε σταθερές παραμέτρους για τους άλτες MPO μας;
Οι άλτες MPO JFOPT υποβάλλονται στην τρισδιάστατη δοκιμή παρεμβαλλόμετρων 100% και τη δοκιμή 100% IL&RL, εξασφαλίζοντας σταθερές παραμέτρους.
3.What είναι η παράδοσή μας χρονική ανοχή;
Έχουμε μια μηνιαία ικανότητα παραγωγής των συνδετήρων 30.000+ MPO, που εξασφαλίζει γρήγορη παράδοση.
4.What άλλα MPO-σχετικά προϊόντα προσφέρουμε;
Εκτός από τους άλτες MPO, παράγουμε επίσης MPO loopbacks, τους εξασθενητές MPO, αρσενικό MPO στους θηλυκούς προσαρμοστές, τους άλτες ΑΜ, και άλλα σχετικά προϊόντα MPO.
