Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Αριθμό μοντέλου:
MPO/P-SC/A OM3 0.9mm LL 0.3m
Μας ελάτε σε επαφή με

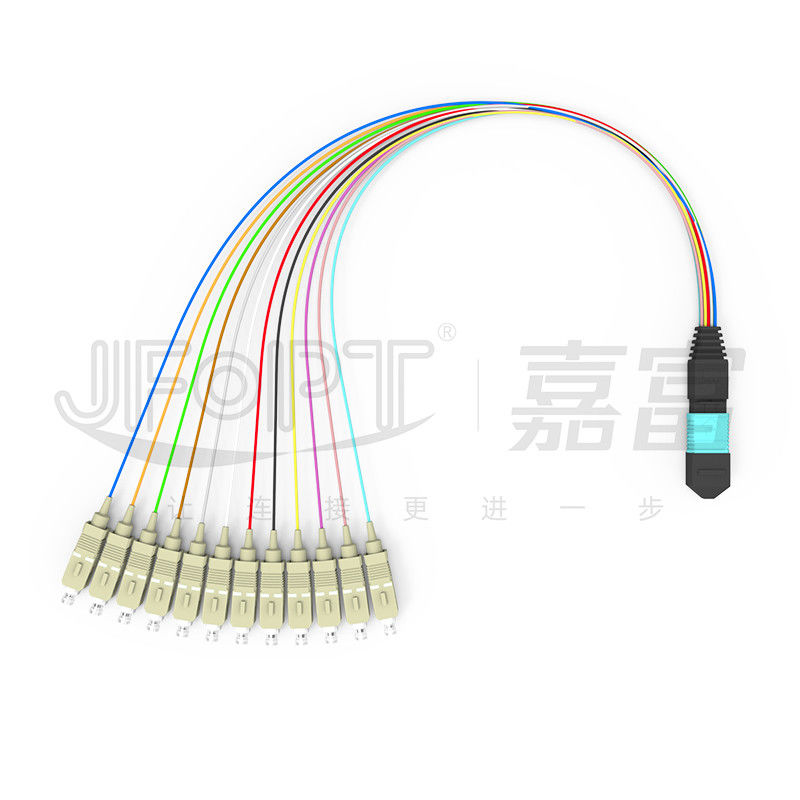

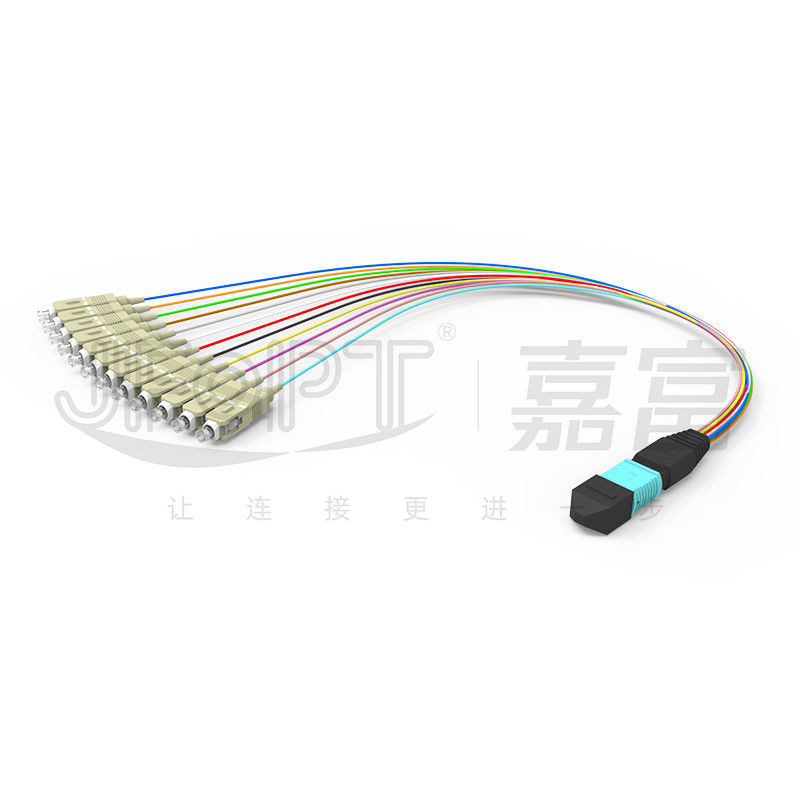

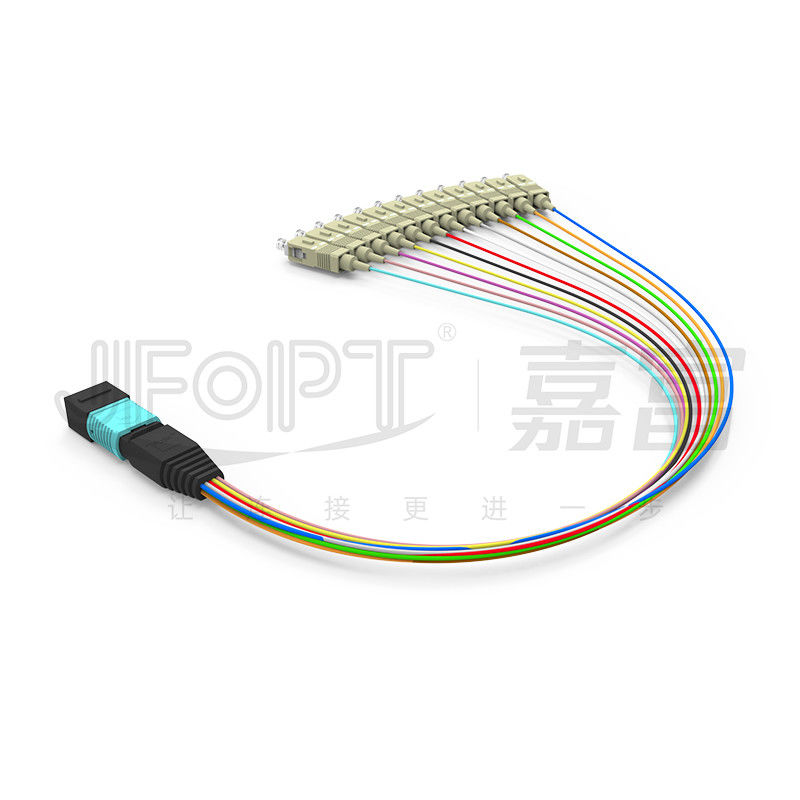

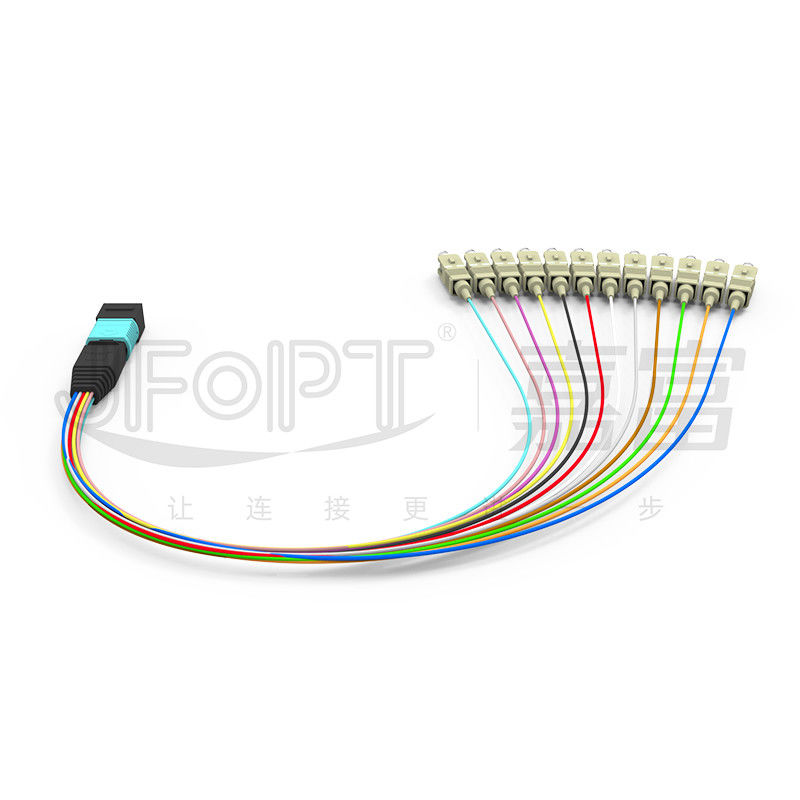

MPO/PC - Sc/APC 0.3m πολλαπλού τρόπου OM3 χαμηλό - απώλεια 0.9mm σκοινί μπαλωμάτων κλάδων
Τα τυλιγμένα σκοινιά μπαλωμάτων κλάδων mpo-Sc 0.9mm χρησιμοποιούνται χαρακτηριστικά για την εγκατάσταση μέσα στις κασέτες εξοπλισμού ή MPO. Το καλώδιο ινών που χρησιμοποιείται για τη σύνδεση γίνεται τη γυμνή ίνα κορδελλών που περνιέται κλωστή με μέσω μιας θήκης 0.9mm. Ένα τέλος είναι εξοπλισμένο με έναν συνδετήρα MPO, ενώ το άλλο τέλος συνήθως ένας συνδετήρας Sc στις απαιτήσεις. Το σκοινί μπαλωμάτων κλάδων mpo-Sc μπορεί να προσαρμοστεί με την ακολουθία καλωδίων καναλιών, το ύφος δαχτυλιδιών προσδιορισμού, το μήκος κλάδων, και το χρώμα κλάδων, που διευκολύνει τον προσδιορισμό και τη συντήρηση στο μέλλον. Συστήνεται να χρησιμοποιηθούν οι κασέτες MPO JFOPT, το οποίο επιτρέπει τη γρήγορη και εύκολη επέκταση επέκτασης ή ικανότητας των δικτύων στα κέντρα δεδομένων, τα δωμάτια κεντρικών υπολογιστών, και άλλα περιβάλλοντα.
* Χαρακτηριστικά γνωρίσματα
|
①Τα χρώματα θηκών συνδετήρων και κλάδων ακολουθούν τα διεθνή πρότυπα ή μπορούν να προσαρμοστούν
|
②Η κάμψη-αναίσθητη ίνα OM3 ενισχύει τη σταθερότητα μετάδοσης
|
|
|
|
③Οι Low-loss συνδετήρες MPO διατηρούν τη μέγιστη απόσταση μετάδοσης
|
④100% οι λήξεις εργοστασίων και η δοκιμή εξασφαλίζουν απόδοση μετάδοσης
|
|
|
|
⑤Συμβατό σύστημα με τις κασέτες MPO για τη μορφωματική διαχείριση
|
- |
|
-
|
* Εφαρμογές
1.Data κεντρική τηλεγράφηση
2.40G/100G συστήματα οπτικών επικοινωνιών, οπτικές ενότητες QSFP
3.Fiber οπτικά συστήματα επικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, δίκτυα τηλεπικοινωνιών
4.Local δίκτυα περιοχής (LANs), δίκτυα ευρείας περιοχής (WANs), FTTx
* Παράμετροι συνδετήρων MPO
|
Τύπος συνδετήρων |
Απώλεια εισαγωγής |
Επιστροφής απώλεια |
|||
|
Χαρακτηριστικός |
Μέγιστος |
||||
|
Συνδετήρας MPO |
SM πρότυπα |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
ΚΚ πρότυπα |
0.2dB |
0.6dB |
PC≥25dB |
||
|
ΚΚ χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
Αρσενικό/θηλυκό |
Αρσενικό: με την καρφίτσα, θηλυκό: χωρίς καρφίτσα |
||||
* Παράμετροι συνδετήρων Sc
|
Προδιαγραφές συνδετήρων |
Τύπος συνδετήρων |
Sc |
|||
|
Ferrule τύπος |
Ενιαίος τρόπος: UPC/APC Πολλαπλού τρόπου: UPC |
||||
|
Ferrule υλικό |
Πρώτης τάξεως zirconia κεραμικό |
||||
|
Χρώμα συνδετήρων |
Μπλε/πράσινος/μπεζ/Aqua/βιολέτα/ασβέστης πράσινοι |
||||
|
Απώλεια εισαγωγής |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Επιστροφής απώλεια |
Ενιαίος τρόπος: UPC≥50dB APC≥60dB Πολλαπλού τρόπου: ≥25dB |
||||
|
Επανάληψη |
≤0.2dB |
||||
|
Ανταλλαξιμότητα |
≤0.2dB |
||||
* τρισδιάστατες γεωμετρικές παράμετροι
|
Στοιχεία |
Max |
Λ. |
||
|
Ακτίνα της κυρτότητας (χιλ.) |
Χ |
2000 |
-10000 |
|
|
Υ |
- |
5 |
||
|
Γωνία (°) |
Χ |
0,15 |
-0.15 |
|
|
Υ (APC) |
8.2 |
7.8 |
||
|
Υ (PC) |
0,2 |
-0.2 |
||
|
Ακτίνα της κυρτότητας του οπτικού πυρήνα (χιλ.) |
- |
1 |
||
|
Ύψος ινών (NM) |
3500 |
1000 |
||
|
Διαφορά ύψους της παρακείμενης ίνας (NM) |
500 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
|
Μέγιστος αρνητικός συνεπίπεδος (NM) |
300 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
* Επιλογή χρώματος κατοικίας συνδετήρων
|
Συνδετήρας MPO |
||||
|
Ενιαίος τρόπος |
Πράσινος |
Κίτρινος |
||
|
Αριθμός PANTONE 2270C χρώματος αναφοράς |
Αριθμός PANTONE 100C χρώματος αναφοράς |
|||
|
|
|
|||
|
Πολλαπλού τρόπου |
Μπεζ |
Aqua |
||
|
Αριθμός PANTONE 7534C χρώματος αναφοράς |
Αριθμός PANTONE 2226C χρώματος αναφοράς |
|||
|
|
|
|||
|
Βιολέτα |
- |
|||
|
Αριθμός PANTONE 7641C χρώματος αναφοράς |
||||
|
|
||||
* Συσκευασία προϊόντων
|
|
|
|
Πυκνωμένη αντιστατική τσάντα |
Πυκνωμένο χαρτοκιβώτιο |
* Δύναμη εργοστασίων
|
Πείρα: Με πάνω από 10 έτη εστίασης στην παραγωγή καλωδίων κορμών MPO, JFOPT έχει τον επαγγελματικό εξιδεικευμένο τεχνικό και ένα πλήρες σύνολο εξοπλισμού τοπ-εμπορικών σημάτων (SUMIX/JRG/OPTOTEST), επιτρέποντας την παραγωγή των υψηλής ποιότητας και υψηλής απόδοσης καλωδίων κορμών MPO. |
|
||||
|
Ικανότητα κατασκευής: JFOPT έχει 5 γραμμές παραγωγής MPO, που επιτρέπουν στη γρήγορη και αποδοτική παραγωγή μιας μεγάλης ποσότητας των καλωδίων κορμών MPO για να ικανοποιήσει τις απαιτήσεις πελατών. |
|
||||
|
Ποιοτικός έλεγχος: JFOPT εφαρμόζει τον αυστηρό ποιοτικό έλεγχο σε κάθε βήμα, από την πρώτη ύλη στην παραγωγή. Διευθύνουμε τις επαγγελματικές ποιοτικές επιθεωρήσεις και έλεγχος, συμπεριλαμβανομένης της τρισδιάστατης δοκιμής παρεμβαλλόμετρων 100%, της δοκιμής απώλειας εισαγωγής, και της επιθεώρησης τέλος-προσώπου, για να εξασφαλίσουμε ποιότητα των προϊόντων. |
|
||||
|
Τυποποίηση: JFOPT μπορεί να αναπτύξει και να ακολουθήσει αυστηρά τα πρότυπα παραγωγής καλωδίων κορμών MPO σύμφωνα με τις απαιτήσεις πελατών, που εξασφαλίζουν τη συνέπεια προϊόντων και τη σταθερότητα απόδοσης. |
|
||||
|
Τεχνολογική καινοτομία: JFOPT υπογραμμίζει τη τεχνολογική καινοτομία και αφιερώνει μια επαγγελματική ομάδα Ε&Α στην ανάπτυξη καλωδίων κορμών των πιό προηγμένων και υψηλός-απόδοσης MPO. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: JFOPT παρέχει τις περιεκτικές pre-sales και μεταπωλήσεων υπηρεσίες, συμπεριλαμβανομένων των τεχνικών διαβουλεύσεων, των συστάσεων προϊόντων, και της συντήρησης μετα-πωλήσεων, για να ικανοποιήσει τις ανάγκες πελατών και να εξασφαλίσει ικανοποίηση πελατών. |
|
||||
* Συχνό Q&A
1.What τον οι εκτιμήσεις πρέπει να γίνουν κατά προσαρμογή των καλωδίων κορμών MPO;
Μήκος του καλωδίου κορμών MPO/του υλικών (υλικό σακακιών) /Fiber τύπου και της αρίθμησης καλωδίων/του γένους των προτύπων απώλειας συνδετήρων MPO (αρσενικό/θηλυκό) /Insertion για τους συνδετήρες/τις απαιτήσεις προτίμησης χρώματος/μαρκαρίσματος και τα αιτήματα προσαρμογής.
2.How εξασφαλίζουμε τη σταθερότητα των καλωδίων κορμών MPO μας;
JFOPT εξασφαλίζει τη σταθερότητα των καλωδίων κορμών MPO μας μέσω της αυστηρής δοκιμής. Όλα τα καλώδια κορμών MPO μας υποβάλλονται στην τρισδιάστατη δοκιμή παρεμβαλλομετρίας και περνούν τη δοκιμή απώλειας εισαγωγής, που εγγυάται τη σταθερή απόδοση.
3.What είναι η παράδοσή μας χρονική ανοχή;
Με μια μηνιαία ικανότητα παραγωγής πάνω από 30.000 συνδετήρων MPO, μπορούμε να εξασφαλίσουμε γρήγορη παράδοση για να ικανοποιήσουμε τις απαιτήσεις σας αμέσως.
4.What άλλα MPO-σχετικά προϊόντα προσφέρουμε;
Εκτός από τα καλώδια κορμών MPO, παρέχουμε επίσης άλλα MPO-σχετικά προϊόντα όπως MPO loopbacks, οι εξασθενητές MPO, οι αρσενικός--θηλυκοί προσαρμοστές MPO, και οι άλτες ΑΜ.
