Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Αριθμό μοντέλου:
MTP 24F SM OS2 OFNP UL ΤΎΠΟΣ-Α
Μας ελάτε σε επαφή με

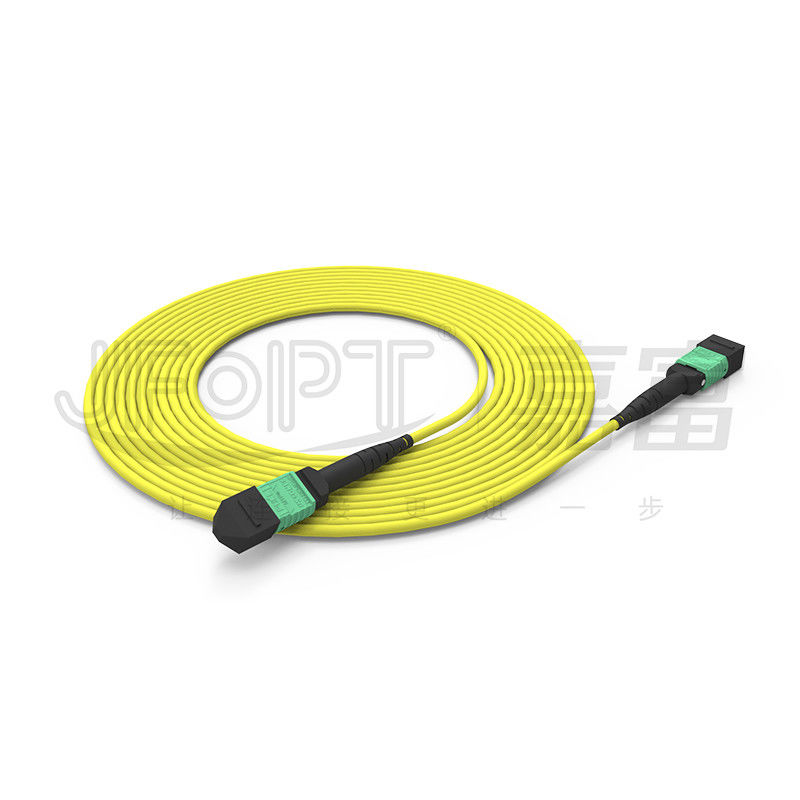

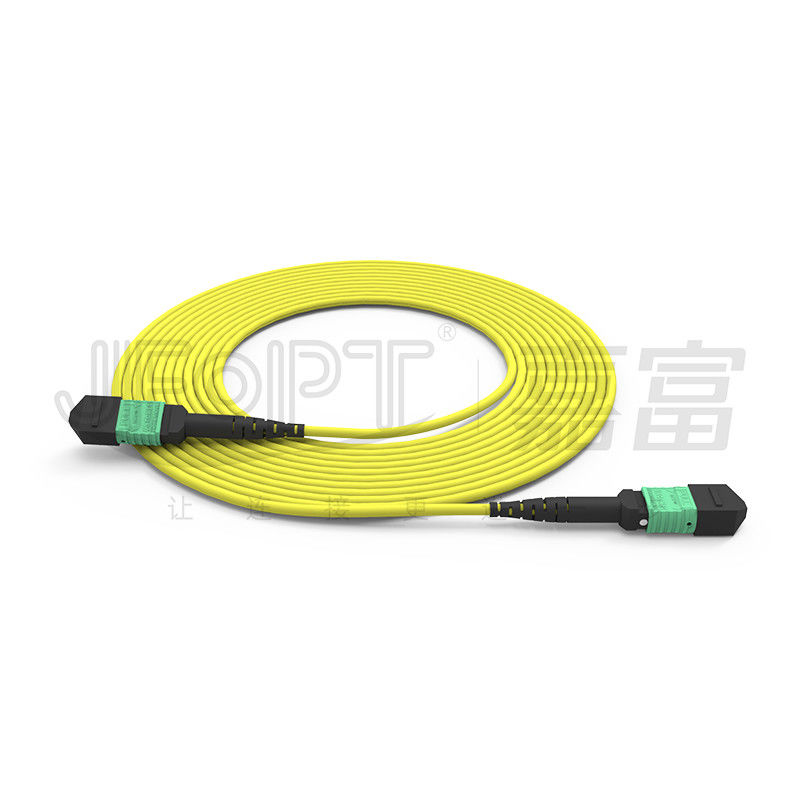

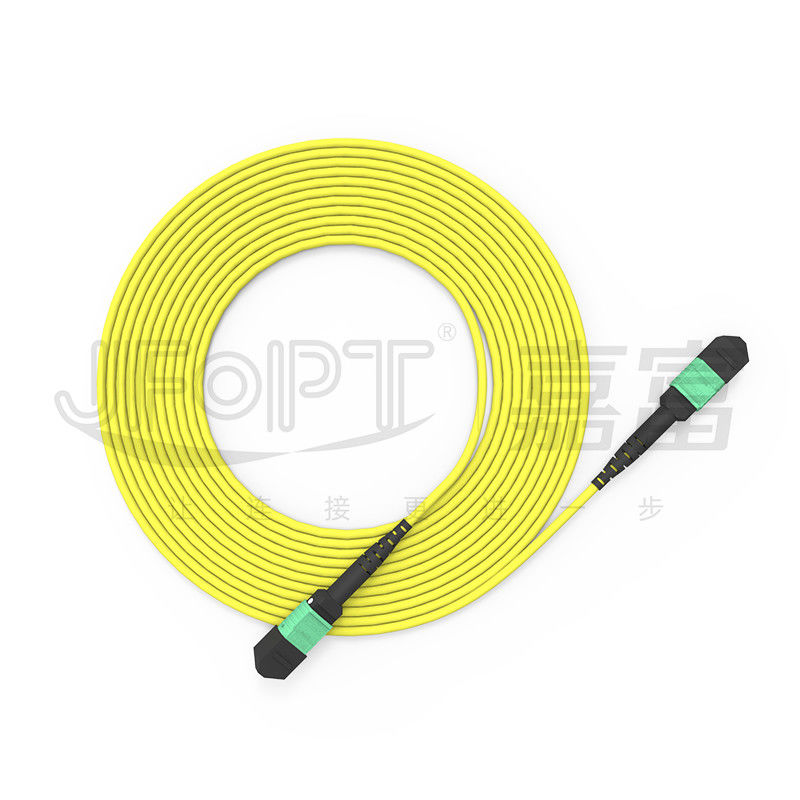

MTP 24 - πυρήνας ενιαίος - πολικότητα Α OFNP UL τρόπου OS2 - εκτιμημένο σκοινί μπαλωμάτων οπτικών ινών
Τα mtp-MTP 24 single-mode άλτες πυρήνων που παράγονται από JFOPT υιοθετούν έναν ενιαίος-σωλήνα 24 μικροσκοπική δομή καλωδίων πυρήνων. Οι πυρήνες ινών προέρχονται κυρίως από τα κύρια εμπορικά σήματα όπως YOFC και Corning για να εξασφαλίσουν σταθερή απόδοση. Οι άλτες είναι εξοπλισμένοι με το high-tensile εισαγόμενο aramid νήμα για την ενισχυμένη δύναμη τραβήγματος, και η εξωτερική θήκη είναι ολοκαίνουργιο υλικό, και η προστατευτική απόδοση μπορεί να φθάσει στο επίπεδο OFNP στα πρότυπα UL. Οι συνδετήρες MTP χρησιμοποιούμενοι είναι αρχικά εισαγόμενα μέρη USCONEC, και υποβάλλονται σε μια διαδικασία στίλβωσης τέλος-προσώπου 5 βημάτων για να εξασφαλίσουν απόδοση συνδετήρων σύμφωνα με τα πρότυπα IEC. Όλοι οι άλτες ινών MTP που παράγονται από JFOPT υποβάλλονται στην τρισδιάστατη δοκιμή 100% και συμμορφώνονται με τους βιομηχανικά τυποποιημένους.
* Χαρακτηριστικά γνωρίσματα
|

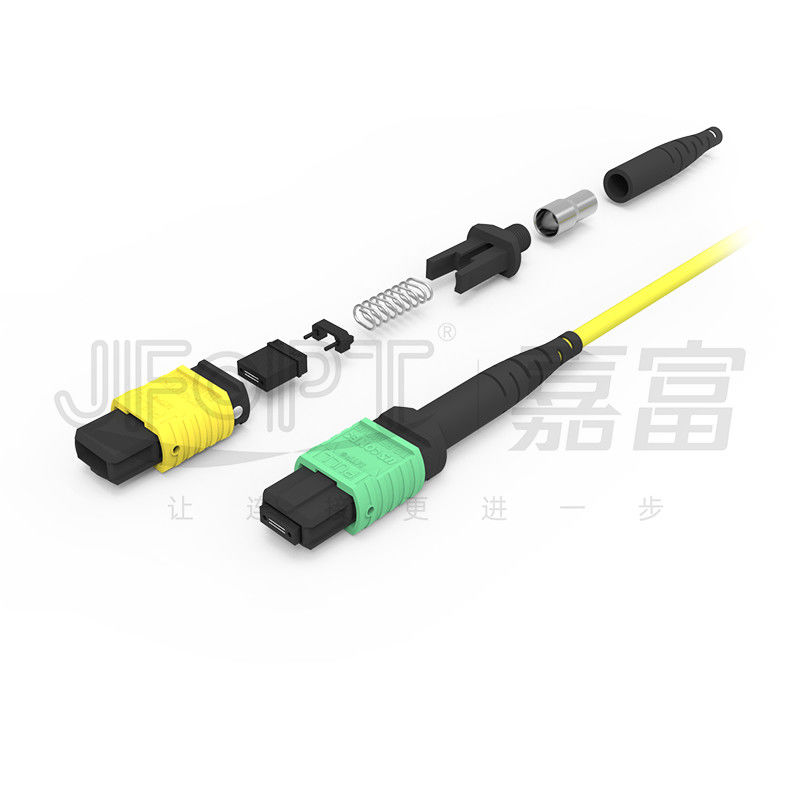

①Τα αρχικά εισαγόμενα τμήματα και ferrules USconec εξασφαλίζουν σταθερή ποιότητα |
②24 πυρήνες ινών σε έναν ενιαίο συνδετήρα, αποτελεσματικά που μειώνει τη διαστημική χρήση |
||||
|
|
|
||||
|
③Εκτίμηση πυρκαγιάς OFNP UL για την υψηλή απόδοση ασφάλειας |
④100% τρισδιάστατη δοκιμή για να εξασφαλίσει αξιόπιστη απόδοση μετάδοσης |
||||
|
|
|
||||
* Εφαρμογές
1.Data τηλεγράφηση κεντρικών δικτύων.
2.40G/100G συστήματα οπτικών επικοινωνιών, οπτικές ενότητες QSFP.
3.Fiber οπτικά συστήματα επικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, δίκτυα τηλεπικοινωνιών.
4.Local δίκτυα περιοχής (LANs), δίκτυα ευρείας περιοχής (WANs), FTTx.
* Παράμετροι συνδετήρων MTP
|
Τύπος συνδετήρων |
Απώλεια εισαγωγής |
Επιστροφής απώλεια |
|||
|
Χαρακτηριστικός |
Μέγιστος |
||||
|
Συνδετήρας MTP |
SM πρότυπα |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM χαμηλή απώλεια |
0.12dB |
0.25dB |
|||
|
ΚΚ πρότυπα |
0.2dB |
0.45dB |
PC≥25dB |
||
|
ΚΚ χαμηλή απώλεια |
0.12dB |
0.25dB |
|||
|
Αρσενικό/θηλυκό |
Αρσενικό: με την καρφίτσα, θηλυκό: χωρίς καρφίτσα |
||||
* Παράμετροι καλωδίων
|
Στοιχεία |
Παράμετροι |
|||
|
Τύπος ινών |
Προαιρετικό G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Αρίθμηση ινών |
Προαιρετικό 8/12/16/24 |
|||
|
Μέλος δύναμης |
Νήμα Aramid |
|||
|
Εξωτερικό υλικό σακακιών |
Προαιρετικό LSZH/PVC/TPU |
|||
|
Εξωτερική διάμετρος σακακιών |
3.0mm |
|||
|
Εξωτερικό χρώμα σακακιών |
Προσαρμογή |
|||
|
Εκτατή δύναμη (μακροπρόθεσμη) |
80N |
|||
|
Εκτατή δύναμη (βραχυπρόθεσμη) |
150N |
|||
|
Αντίσταση συντριβής (μακροπρόθεσμη) |
100N/cm |
|||
|
Αντίσταση συντριβής (βραχυπρόθεσμη) |
500N/cm |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (δυναμική) |
20D |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (στατική) |
10D |
|||
|
Λειτουργούσα θερμοκρασία |
-20~60℃ |
|||
|
Θερμοκρασία αποθήκευσης |
-20~60℃ |
|||
|
Εκτίμηση πυρκαγιάς |
Προαιρετικό OFN/OFNR/OFNP |
|||
* τρισδιάστατες γεωμετρικές παράμετροι
|
Στοιχεία |
Max |
Λ. |
||
|
Ακτίνα της κυρτότητας (χιλ.) |
Χ |
2000 |
-10000 |
|
|
Υ |
- |
5 |
||
|
Γωνία (°) |
Χ |
0,15 |
-0.15 |
|
|
Υ (APC) |
8.2 |
7.8 |
||
|
Υ (PC) |
0,2 |
-0.2 |
||
|
Ακτίνα της κυρτότητας του οπτικού πυρήνα (χιλ.) |
- |
1 |
||
|
Ύψος ινών (NM) |
3500 |
1000 |
||
|
Διαφορά ύψους της παρακείμενης ίνας (NM) |
500 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
|
Μέγιστος αρνητικός συνεπίπεδος (NM) |
300 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||

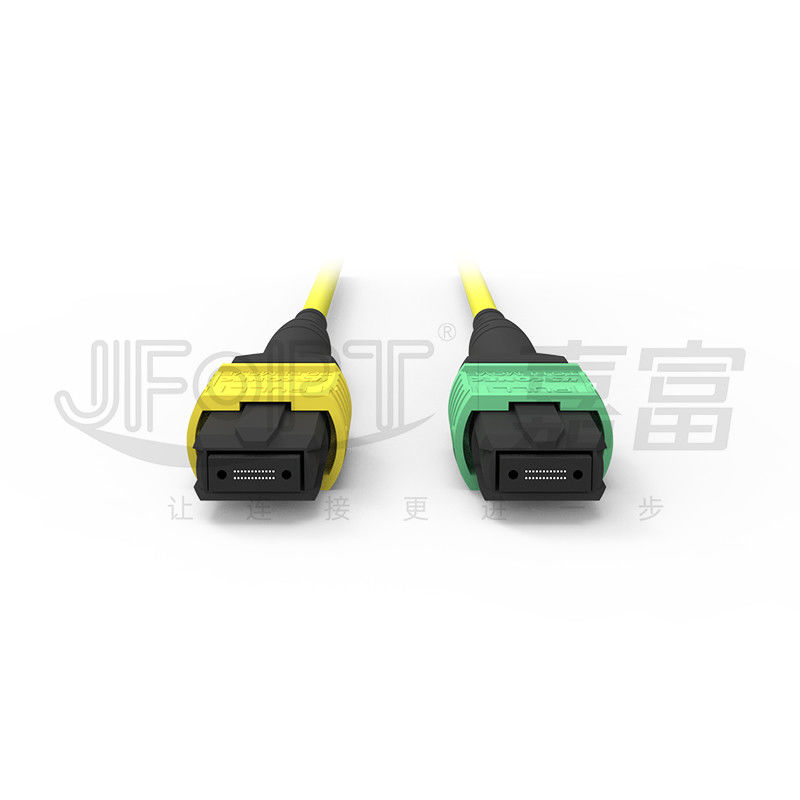

* Επιλογή χρώματος κατοικίας συνδετήρων
|
Συνδετήρας MTP |
||||
|
SM |
Πράσινος |
Κίτρινος |
||
|
Αριθμός PANTONE 346C χρώματος αναφοράς |
Αριθμός PANTONE 106C χρώματος αναφοράς |
|||
|
|
|
|||
|
ΚΚ |
Μπεζ |
Μαύρος |
||
|
Αριθμός PANTONE 7534U χρώματος αναφοράς |
Αριθμός PANTONE μαύρο 6C χρώματος αναφοράς |
|||
|
|
|
|||
|
Aqua |
Βιολέτα της Heather |
|||
|
Αριθμός PANTONE 310C χρώματος αναφοράς |
Αριθμός PANTONE 1905C χρώματος αναφοράς |
|||
|
|
|
|||
|
Βιολέτα |
Magenta |
|||
|
Αριθμός PANTONE 2587C χρώματος αναφοράς |
Αριθμός PANTONE 208C χρώματος αναφοράς |
|||
|
|
|
|||
|
Ασβέστης πράσινος |
|
|||
|
Αριθμός PANTONE 375C χρώματος αναφοράς |
||||
|
|
||||
* Επιλογή μποτών συνδετήρων
|
Τύπος μποτών MTP |
||||
|
Τύπος |
Προδιαγραφή |
Εφαρμόσιμο καλώδιο OD |
Εικόνα |
Σχέδια |
|
Στρογγυλή μπότα |
2.0 μπότα L=33.2mm |
2.0 |
|
|
|
3.0 μπότα L=33.2mm |
2.5/3.0 |
|
|
|
|
3.0 μπότα L=16mm |
3.0 |
|
|
|
|
3.0 bendable μπότα L= 33.6mm |
3.0 |
|
|
|
|
3.6 μπότα L=33.2mm |
3.6 |
|
|
|
|
3.6 μπότα L= 16mm |
3.6 |
|
|
|
|
3.6 bendable μπότα L= 33.6mm |
3.6 |
|
|
|
|
4.5 μπότα L=33.2mm |
4.0/4.5 |
|
|
|
|
5.5 μπότα L= 33.2mm |
5.0/5.5 |
|
|
|
|
Μπότα καλωδίων κορδελλών |
3.0*6.0 μπότα L=33.2mm |
3.0*6.0 |
|
|
|
2.5*5.0 μπότα L= 21.3mm |
2.5*5.0 |
|
|
|
|
Γυμνή μπότα ινών κορδελλών |
Γυμνή μπότα L=19mm ινών κορδελλών |
Γυμνή ίνα κορδελλών |
|
|
|
Αντιφατική ετικέττα |
Καθολικό για όλες τις μπότες |
Καθολικός |
|
|
* Επιλογή πολικότητας
|
|
* Συσκευασία προϊόντων
|
|
|
|
Πυκνωμένη αντιστατική τσάντα |
Πυκνωμένο χαρτοκιβώτιο |
* Δύναμη εργοστασίων
|
Επαγγελματίας: JFOPT έχει εστιάσει στην παραγωγή των αλτών MTP για πάνω από 10 έτη, με την επαγγελματική εμπειρία και ένα πλήρες σύνολο top-notch εξοπλισμού (SUMIX/JRG/OPTOTEST), μπορεί να παραγάγει τους υψηλής ποιότητας και υψηλής απόδοσης άλτες MTP. |
|
||||
|
Ικανότητα κατασκευής: JFOPT έχει 5 γραμμές παραγωγής και τον εξοπλισμό MTP, επιτρέποντας τη γρήγορη και αποδοτική παραγωγή ενός μεγάλου αριθμού αλτών MTP να ικανοποιήσει τις απαιτήσεις πελατών. |
|
||||
|
QC: JFOPT εφαρμόζει τα ακριβή μέτρα ποιοτικού ελέγχου, συμπεριλαμβανομένης της επαγγελματικής ποιότητας που εξετάζει και που ελέγχει σε κάθε στάδιο από την προμήθεια πρώτης ύλης στις διαδικασίες παραγωγής. Διευθύνουμε την τρισδιάστατη δοκιμή παρέμβασης 100%, τη δοκιμή απώλειας εισαγωγής, και την επιθεώρηση τέλος-προσώπου για να εξασφαλίσουμε ποιότητα των προϊόντων. |
|
||||
|
Τυποποιημένη ανάπτυξη: JFOPT μπορεί να αναπτυχθεί και να εμμείνει αυστηρά στα πρότυπα παραγωγής αλτών MTP σύμφωνα με τις απαιτήσεις πελατών, που εξασφαλίζουν τη συνέπεια προϊόντων και τη σταθερότητα απόδοσης. |
|
||||
|
Τεχνολογική καινοτομία: JFOPT δίνει έμφαση στη τεχνολογική καινοτομία και έχει επαγγελματικό να αναπτυχθεί ομάδων Ε&Α συνεχώς πιό προηγμένο και να υψηλός-εκτελέσει τους άλτες MTP. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: JFOPT παρέχει τις περιεκτικές pre-sales και μεταπωλήσεων υπηρεσίες, συμπεριλαμβανομένων των τεχνικών διαβουλεύσεων, των συστάσεων προϊόντων, και των επισκευών μετα-πωλήσεων, για να ικανοποιήσει τις ανάγκες πελατών και να εξασφαλίσει ικανοποίηση πελατών. |
|
||||
* Συχνό Q&A
1.What θα έπρεπε να εξεταστεί κατά την προσαρμογή των αλτών MTP;
Το μήκος του άλτη MTP/το υλικό καλωδίων/ο τύπος ινών και ο πυρήνας μετρούν/το γένος συνδετήρων (αρσενικό/θηλυκό)/οι προδιαγραφές απώλειας εισαγωγής/οι προτιμήσεις χρώματος/οι απαιτήσεις και η προσαρμογή μαρκαρίσματος
2.How εξασφαλίζουμε τη σταθερότητα των αλτών MTP μας;
Οι άλτες MTP JFOPT υποβάλλονται στην τρισδιάστατη δοκιμή παρέμβασης 100% και τη δοκιμή απώλειας εισαγωγής 100% για να εξασφαλίσουν σταθερότητα παραμέτρου.
3.Our χρονική ανοχή παράδοσης;
Έχουμε μια μηνιαία ικανότητα παραγωγής των συνδετήρων 30.000+ MTP, που εξασφαλίζει γρήγορη παράδοση των διαταγών σας.
4.What άλλα παράγωγα προϊόντα MTP προσφέρουμε;
Κατασκευάζουμε επίσης MTP loopbacks, τους εξασθενητές MTP, τους μετατροπείς γένους MTP, και τους άλτες ΑΜ, μεταξύ άλλων MTP-σχετικών προϊόντων.
