Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Αριθμό μοντέλου:
MPO-LC 16F G657A1/A2 3,0 LL
Μας ελάτε σε επαφή με

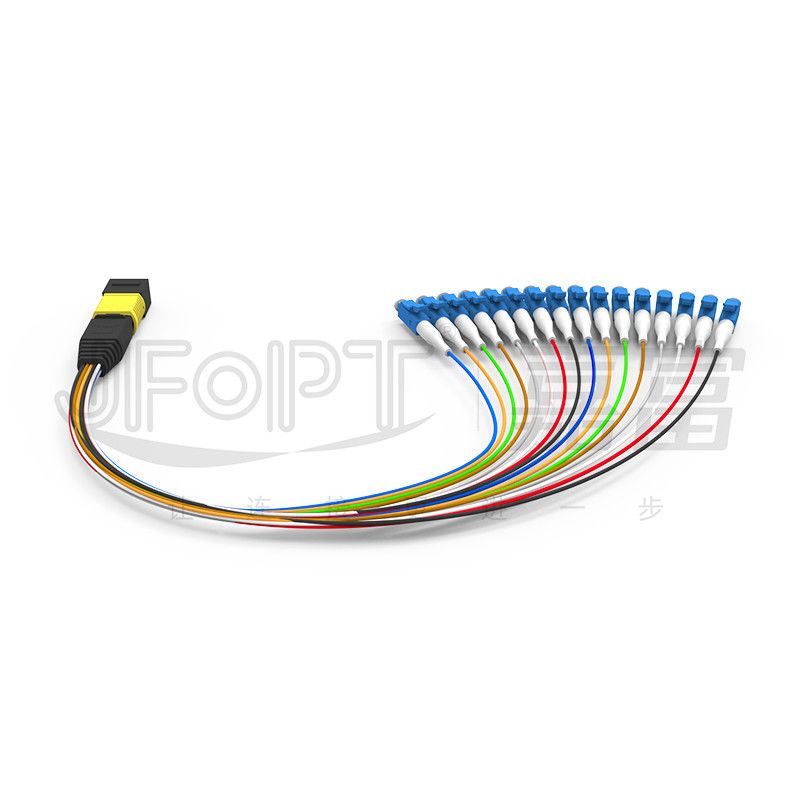

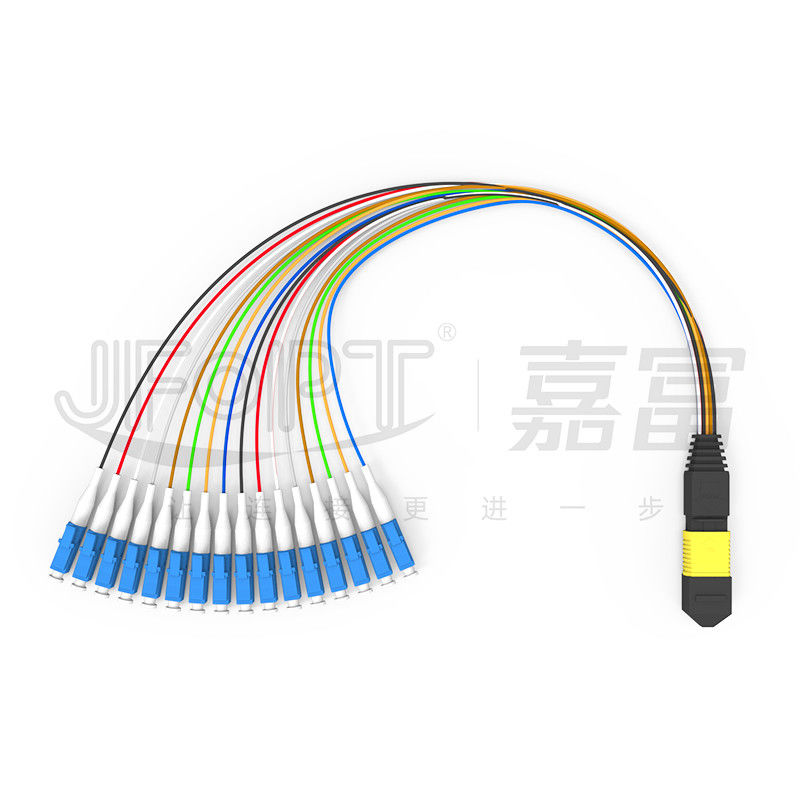

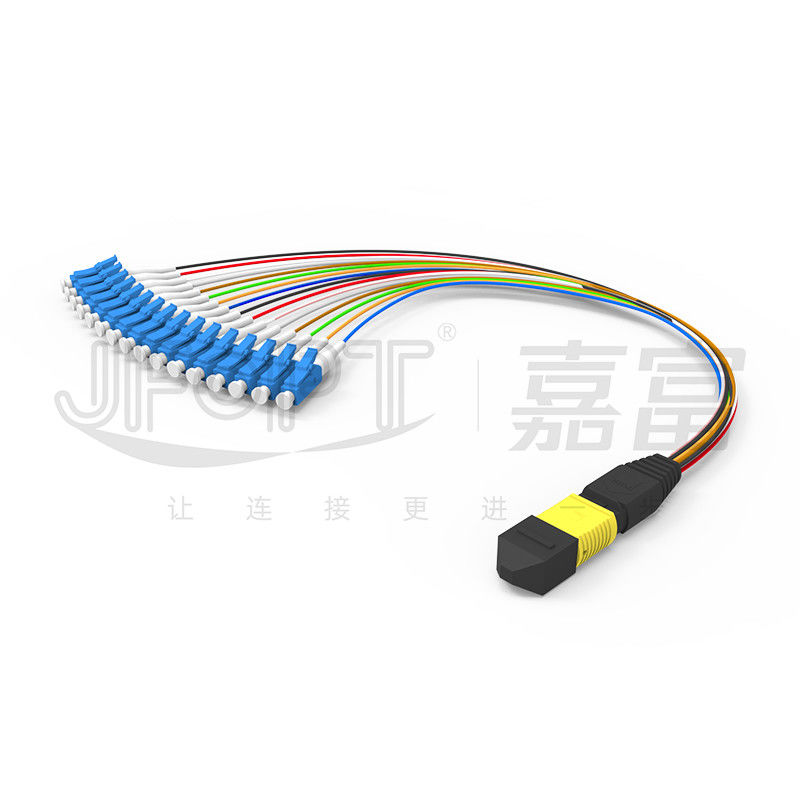

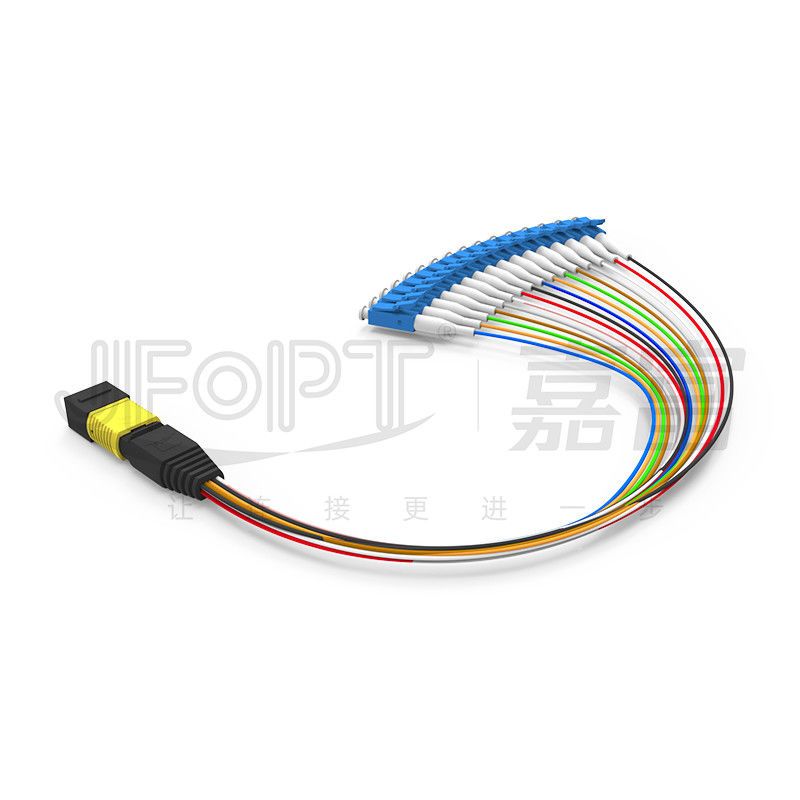

Mpo-LC το σκοινί 16 Single-mode χαμηλή απώλεια G657A1/G657A2 μπαλωμάτων πυρήνων δακτυλογραφεί ένα παράθυρο ενότητας
Ο 16 οπτικός άλτης κιβωτίων ενότητας πυρήνων mpo-LC αποτελείται από 16 συνδετήρες πυρήνων MPO και στις άκρες και τους μονοκατευθυντικούς συνδετήρες LC. Το καλώδιο οπτικών ινών αποτελείται τη γυμνή ίνα που περνιέται κλωστή από μέσω ενός σωλήνα 0.9mm. Αυτός ο τύπος άλτη χρησιμοποιείται πρώτιστα στα παράθυρα ενότητας MPO/MTP, που προσφέρουν τα πλεονεκτήματα όπως το πιό σύντομο μήκος, το μικρότερο μέγεθος, και η εύκαμπτη κάμψη. JFOPT προκαθορίζει στη χρησιμοποίηση της κάμψη-ανθεκτικής ίνας G657A1/A2 για τους single-mode άλτες και OM3 ή της υψηλότερης κάμψη-αναίσθητης ίνας για τους πολλαπλού τρόπου άλτες. Ο εξοπλισμός επεξεργασίας MPO μας εισάγεται και κάθε συνδετήρας υποβάλλεται στις πολλαπλάσιες δοκιμές. Επιπλέον, έχουμε τις πολλαπλάσιες γραμμές παραγωγής MPO, που επιτρέπουν σε μας για να χειριστούμε τις διαταγές μεγάλος-όγκου.
* Χαρακτηριστικά γνωρίσματα
|
①ferrules και μέρη 16-πυρήνων MPO
|
②Σχεδιασμένος για τη χρήση στα κιβώτια ενότητας
|
|
|
|
③Ελάχιστη κάμπτοντας ακτίνα 7.5mm
|
④Συμβατό σύστημα με τα κιβώτια διανομής JFOPT MPO και τα κιβώτια ενότητας
|
|
|
|
* Εφαρμογές
1.Data κεντρική τηλεγράφηση.
2.40G/100G συστήματα οπτικών επικοινωνιών.
3.Fiber συστήματα επικοινωνιών, τηλεοπτικά δίκτυα καλωδίων, δίκτυα τηλεπικοινωνιών.
4.Local δίκτυα περιοχής (LANs), δίκτυα ευρείας περιοχής (WANs), FTTx.
* Παράμετροι συνδετήρων MPO
|
Τύπος συνδετήρων |
Απώλεια εισαγωγής |
Επιστροφής απώλεια |
|||
|
Χαρακτηριστικός |
Μέγιστος |
||||
|
Συνδετήρας MPO |
SM πρότυπα |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
ΚΚ πρότυπα |
0.2dB |
0.6dB |
PC≥25dB |
||
|
ΚΚ χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
Αρσενικό/θηλυκό |
Αρσενικό: με την καρφίτσα, θηλυκό: χωρίς καρφίτσα |
||||
* Παράμετροι συνδετήρων LC
|
Χαρακτηριστικά συνδετήρων |
Τύπος συνδετήρων |
LC |
|||
|
Τύπος προσώπου τελών |
Single-mode: UPC/APC Πολλαπλού τρόπου: UPC |
||||
|
Ferrule τύπος |
Βαθμός-κεραμικό ferrule zirconia |
||||
|
Χρώμα κατοικίας συνδετήρων |
Μπλε/πράσινος/μπεζ/Aqua/βιολέτα/ασβέστης |
||||
|
Απώλεια εισαγωγής |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Επιστροφής απώλεια |
Single-mode: UPC≥50dB APC≥60dB Πολλαπλού τρόπου: ≥25dB |
||||
|
Επανάληψη |
≤0.2dB |
||||
|
Ανταλλαξιμότητα |
≤0.2dB |
||||
* τρισδιάστατες γεωμετρικές παράμετροι
|
Στοιχεία |
Max |
Λ. |
||
|
Ακτίνα της κυρτότητας (χιλ.) |
Χ |
2000 |
-10000 |
|
|
Υ |
- |
5 |
||
|
Γωνία (°) |
Χ |
0,15 |
-0.15 |
|
|
Υ (APC) |
8.2 |
7.8 |
||
|
Υ (PC) |
0,2 |
-0.2 |
||
|
Ακτίνα της κυρτότητας του οπτικού πυρήνα (χιλ.) |
- |
1 |
||
|
Ύψος ινών (NM) |
3500 |
1000 |
||
|
Διαφορά ύψους της παρακείμενης ίνας (NM) |
500 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
|
Μέγιστος αρνητικός συνεπίπεδος (NM) |
300 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
* Επιλογή χρώματος κατοικίας συνδετήρων
|
Συνδετήρας MPO |
||||
|
SM |
Πράσινος |
Κίτρινος |
||
|
Αριθμός PANTONE 2270C χρώματος αναφοράς |
Αριθμός PANTONE 100C χρώματος αναφοράς |
|||
|
|
|
|||
|
ΚΚ |
Μπεζ |
Aqua |
||
|
Αριθμός PANTONE 7534C χρώματος αναφοράς |
Αριθμός PANTONE 2226C χρώματος αναφοράς |
|||
|
|
|
|||
|
Βιολέτα |
- |
|||
|
Αριθμός PANTONE 7641C χρώματος αναφοράς |
||||
|
|
||||
* Συσκευασία προϊόντων
|
|
|
|
Πυκνωμένη αντιστατική τσάντα |
Πυκνωμένο χαρτοκιβώτιο |
* Δύναμη εργοστασίων
|
Ειδίκευση: JFOPT έχει έναν επαγγελματικό εξοπλισμό ομάδων και παραγωγής Ε&Α, με πάνω από 20 έτη εστίασης σε MPO και τους συμβατικούς άλτες ινών, και έχει λάβει τις διάφορες διεθνείς πιστοποιήσεις προϊόντων, που αφιερώνονται στην ικανοποίηση των διάφορων αναγκών καλωδίωσης. |
|
||||
|
Ικανότητα κατασκευής: JFOPT υποστηρίζει τις πολλαπλάσιες γραμμές παραγωγής για MPO και τους συμβατικούς συνδετήρες, από τον εξοπλισμό παραγωγής εξαρτήσεων καλωδίων και fanout, επιτρέποντας τη γρήγορη παράδοση. |
|
||||
|
Ποιοτικός έλεγχος: JFOPT εφαρμόζει τον αυστηρό ποιοτικό έλεγχο, με το διάφορο επαγγελματικό εξοπλισμό δοκιμής, τις λήξεις εργοστασίων, και 100% εξεταστικός για να εξασφαλίσει σταθερή απόδοση μετάδοσης. |
|
||||
|
Τυποποίηση: JFOPT προσφέρει στις διάφορες υπηρεσίες προσαρμογής, συμπεριλαμβανομένων των προτύπων συνδετήρων, τους τύπους καλωδίων, τις εξωτερικές διαμέτρους, τα χρώματα, την πολικότητα, και τη συσκευασία. Υποστηρίζει επίσης την προσαρμοσμένη παραγωγή με τα σχέδια και τα δείγματα πελατών, που εξασφαλίζει τη συνέπεια προϊόντων και τη σταθερότητα απόδοσης για να ικανοποιήσει τις διάφορες ανάγκες καλωδίωσης. |
|
||||
|
Τεχνολογική καινοτομία: JFOPT υπογραμμίζει τη τεχνολογική καινοτομία και αφιερώνει μια επαγγελματική ομάδα Ε&Α στην ανάπτυξη και την παραγωγή των διάφορων τύπων αλτών ινών με τη υψηλή επίδοση και τη λειτουργία, που ικανοποιεί τη συνεχώς μεταβαλλόμενη ζήτηση στην αγορά. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: JFOPT παρέχει τις περιεκτικές pre-sales και μεταπωλήσεων υπηρεσίες, συμπεριλαμβανομένων των τεχνικών διαβουλεύσεων, των συστάσεων προϊόντων, και των επισκευών μεταπωλήσεων, για να ικανοποιήσει τις ανάγκες πελατών και να εξασφαλίσει ικανοποίηση πελατών. |
|
||||
* Συχνό Q&A
1.What θα έπρεπε να εξεταστεί κατά την προσαρμογή των διακλαδιμένος αλτών MPO;
Είναι σημαντικό να εξεταστεί το μήκος, το μήκος κλάδων, η διάμετρος κλάδων, το υλικό καλωδίων, ο τύπος και η αρίθμηση ινών, οι αρσενικοί ή θηλυκοί συνδετήρες, τα πρότυπα απώλειας ενθέτων, το χρώμα, οι ονομάζοντας, και άλλες απαιτήσεις προσαρμογής.
2.How εξασφαλίζουμε τη σταθερότητα των αλτών ινών μας;
Οι άλτες ινών JFOPT υποβάλλονται στη δοκιμή απώλειας εισαγωγής 100% και την επιθεώρηση τέλος-προσώπου, που εξασφαλίζουν σταθερή απόδοση.
3.What είναι η παράδοσή μας χρόνος;
Για τα τυποποιημένα προϊόντα, ο χρόνος παράδοσής μας είναι μέσα σε 5 εργάσιμες ημέρες, που εξασφαλίζουν γρήγορη αποστολή.
4.What άλλα MPO-σχετικά προϊόντα προσφέρουμε;
Κατασκευάζουμε επίσης MPO loopbacks, τους εξασθενητές MPO, τους άνδρα-γυναίκας προσαρμοστές MPO, τους άλτες ΑΜ, και άλλα MPO-σχετικά προϊόντα.
