Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Αριθμό μοντέλου:
MPO 96C OM5 50/125 LL
Μας ελάτε σε επαφή με

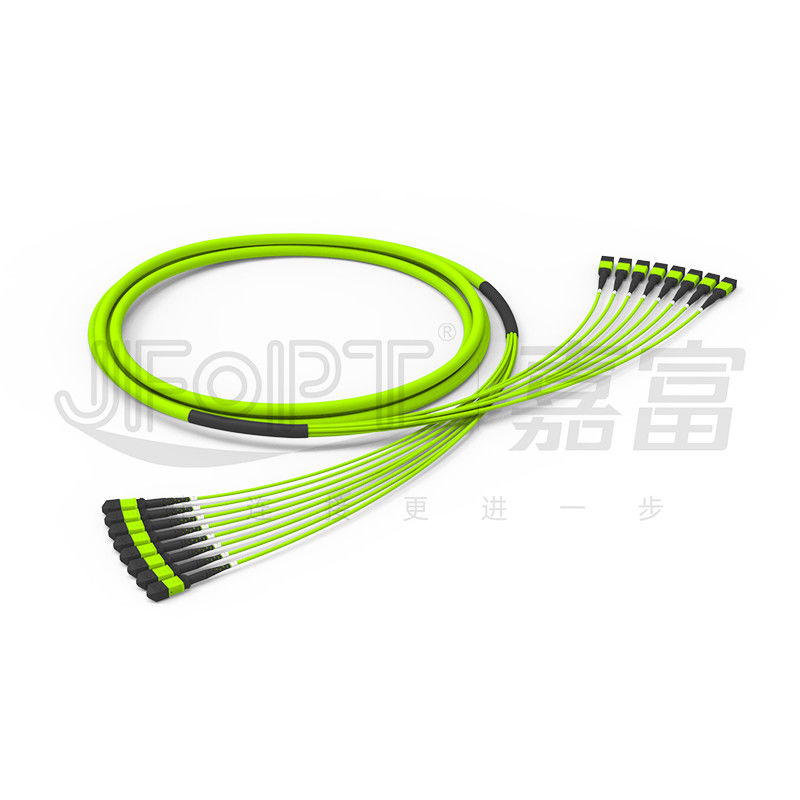

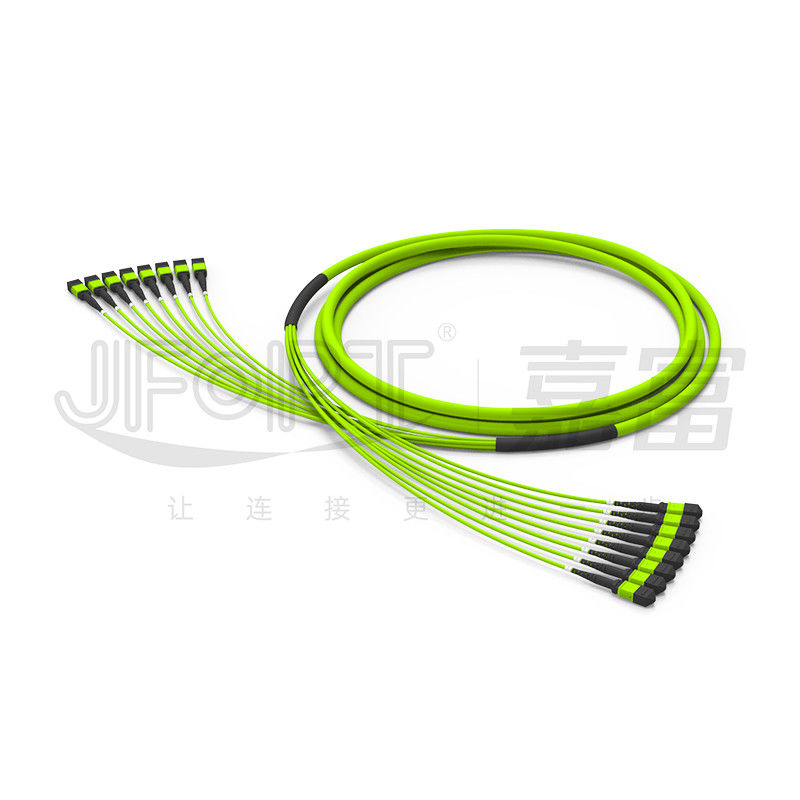

96 πυρήνες 12 μονάδες OM5 50/125 ινών *8 πολλαπλού τρόπου υψηλό καλώδιο κορμών καλωδίων εύρους ζώνης μίνι στρογγυλό
Το καλώδιο κορμών 96 πυρήνων MPO χρησιμοποιεί 96 αφαιρεί τον πυρήνα το μίνι καλώδιο με 12 ίνες ανά μονάδα (εξατομικεύσιμη σύμφωνα με τις απαιτήσεις), προσφέροντας την υψηλότερη ολοκλήρωση και τη σημαντική διαστημική αποταμίευση στη διαχείριση καλωδίων. Το καλώδιο αποτελείται από την κάμψη-αναίσθητη πολλαπλού τρόπου ίνα OM5, που παρέχει το μεγαλύτερο εύρος ζώνης και τις μεγαλύτερες αποστάσεις μετάδοσης. Χαρακτηρίζει ένα νήμα aramid ως στοιχείο ενίσχυσης για να ενισχύσει την εκτατή δύναμη. Το καλώδιο μπορεί να γίνει με μια flame-retardant εκτίμηση OFNP, που εξασφαλίζει αντίσταση πυρκαγιάς. Συσκευάζεται σε μια αντιστατική τσάντα για να αποτρέψει τη σκόνη και την υγρασία και να προστατεύσει από την ηλεκτροστατική ζημία.
* Χαρακτηριστικά γνωρίσματα
|
①OM5 η ίνα παρέχει το υψηλότερο εύρος ζώνης |
②Το καλώδιο κορμών 96 πυρήνων είναι εύκολο να διαχειριστεί και να οργανώσει |
||||
|
|
|
||||
|
③Μεγάλη απόσταση μετάδοσης, ικανή σε 150 μέτρα για 400G |
④Διάρκεια MPO μέχρι 500 φορές |
||||
|
|
|
||||
|
⑤Υποχωρητικός με IEC-61754-7 και Tia-604-5 (focis-5) πρότυπα |
- |
||||
|
|
- |
||||
* Εφαρμογές
1.Data τηλεγράφηση κεντρικών δικτύων.
2.40G/100G συστήματα οπτικών επικοινωνιών, οπτικές ενότητες QSFP.
3.Fiber οπτικά συστήματα επικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, δίκτυα τηλεπικοινωνιών.
4.Local δίκτυα περιοχής (LANs), δίκτυα ευρείας περιοχής (WANs), FTTx.
* Παράμετροι συνδετήρων MPO
|
Τύπος συνδετήρων |
Απώλεια εισαγωγής |
Επιστροφής απώλεια |
|||
|
Χαρακτηριστικός |
Μέγιστος |
||||
|
Συνδετήρας MPO |
SM πρότυπα |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
ΚΚ πρότυπα |
0.2dB |
0.6dB |
PC≥25dB |
||
|
ΚΚ χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
Αρσενικό/θηλυκό |
Αρσενικό: με την καρφίτσα Θηλυκό: χωρίς καρφίτσα |
||||
* τρισδιάστατες γεωμετρικές παράμετροι
|
Στοιχεία |
Max |
Λ. |
||
|
Ακτίνα της κυρτότητας (χιλ.) |
Χ |
2000 |
-10000 |
|
|
Υ |
- |
5 |
||
|
Γωνία (°) |
Χ |
0,15 |
-0.15 |
|
|
Υ (APC) |
8.2 |
7.8 |
||
|
Υ (PC) |
0,2 |
-0.2 |
||
|
Ακτίνα της κυρτότητας του οπτικού πυρήνα (χιλ.) |
- |
1 |
||
|
Ύψος ινών (NM) |
3500 |
1000 |
||
|
Διαφορά ύψους της παρακείμενης ίνας (NM) |
500 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
|
Μέγιστος αρνητικός συνεπίπεδος (NM) |
300 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
* Παράμετροι καλωδίων
|
Στοιχείο |
Παράμετρος |
||||||
|
Τύπος ινών |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Αρίθμηση ινών |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Αρίθμηση μονάδων |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
24 πυρήνες/μονάδα |
|
Κεντρικό μέλος δύναμης |
/ |
/ |
FRP |
||||
|
Εξωτερική διάμετρος μονάδων υπο--καλωδίων |
3.0mm |
||||||
|
Υλικό σακακιών μονάδων υπο--καλωδίων |
PVC/LSZH |
||||||
|
Χρώμα σακακιών μονάδων υπο--καλωδίων |
Κίτρινες/πορτοκαλιές/πράσινες/βιολέτα/προσαρμογή της Heather |
||||||
|
Μέλος δύναμης μονάδων υπο--καλωδίων |
Νήμα Aramid |
||||||
|
Εξωτερική διάμετρος σακακιών |
9.5mm |
9.5mm |
11.5mm |
13.5mm |
17.0mm |
||
|
Εξωτερικό υλικό σακακιών |
PVC/LSZH |
||||||
|
Εξωτερικό χρώμα σακακιών |
Κίτρινες/πορτοκαλιές/πράσινες/βιολέτα/προσαρμογή της Heather |
||||||
|
Εκτατή δύναμη (μακροπρόθεσμη) |
300N |
200N |
400N |
800N |
1600N |
||
|
Εκτατή δύναμη (βραχυπρόθεσμη) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Αντίσταση συντριβής (μακροπρόθεσμη) |
300N/10cm |
||||||
|
Αντίσταση συντριβής (βραχυπρόθεσμη) |
1000N/10cm |
||||||
|
Ελάχιστη κάμπτοντας ακτίνα (δυναμική) |
20D |
||||||
|
Ελάχιστη κάμπτοντας ακτίνα (στατική) |
10D |
||||||
|
Λειτουργούσα θερμοκρασία |
-20~60℃ |
||||||
|
Θερμοκρασία αποθήκευσης |
-20~60℃ |
||||||
|
Εκτίμηση πυρκαγιάς |
OFN/OFNR/OFNP |
||||||
* Επιλογή μποτών συνδετήρων
|
Τύπος μποτών MPO |
||||
|
Τύπος |
Προδιαγραφή |
Εφαρμόσιμο καλώδιο OD |
Εικόνα |
Σχέδια |
|
Στρογγυλή μπότα |
3.0 μπότα L=33mm |
3.0/3.2 |
|
|
|
3.0 μπότα L=17mm |
3.0/3.2 |
|
|
|
|
Επίπεδη μπότα |
3.0 μπότα L=25mm |
3.0/3.2 |
|
|
|
Αντιφατική ετικέττα |
Καθολικό για όλες τις μπότες |
Καθολικός |
|
|
* Επιλογές χρώματος συνδετήρων
|
Συνδετήρας MPO |
||||
|
Ενιαίος τρόπος |
Πράσινος |
Κίτρινος |
||
|
Αριθμός PANTONE 2270C χρώματος αναφοράς |
Αριθμός PANTONE 100C χρώματος αναφοράς |
|||
|
|
|
|||
|
Πολλαπλού τρόπου |
Μπεζ |
Aqua |
||
|
Αριθμός PANTONE 7534C χρώματος αναφοράς |
Αριθμός PANTONE 2226C χρώματος αναφοράς |
|||
|
|
|
|||
|
Βιολέτα |
Ασβέστης πράσινος |
|||
|
Αριθμός PANTONE 7641C χρώματος αναφοράς |
Αριθμός PANTONE 375C χρώματος αναφοράς |
|||
|
|
|
|||
* Επιλογή πολικότητας
|
12F σκοινί μπαλωμάτων |
||||
|
|
* Συσκευασία προϊόντων
|
|
|
|
Πυκνωμένη αντιστατική τσάντα |
Πυκνωμένο χαρτοκιβώτιο |
* Δύναμη εργοστασίων
|
Ειδίκευση: JFOPT έχει εστιάσει στην παραγωγή των αλτών MPO για πάνω από 10 έτη, με την επαγγελματική εμπειρία και ένα πλήρες σύνολο εξοπλισμού τοπ-εμπορικών σημάτων (SUMIX/JRG/OPTOTEST), επιτρέποντας την παραγωγή των υψηλής ποιότητας, υψηλής απόδοσης αλτών MPO. |
|
||||
|
Ικανότητα κατασκευής: JFOPT έχει 5 γραμμές παραγωγής και τον εξοπλισμό MPO για να παραγάγει μια μεγάλη ποσότητα των αλτών MPO γρήγορα και αποτελεσματικά για να ικανοποιήσει τις απαιτήσεις πελατών. |
|
||||
|
Ποιοτικός έλεγχος: JFOPT εφαρμόζει τον αυστηρό ποιοτικό έλεγχο σε όλες τις πρώτες ύλες και τη διαδικασία παραγωγής, με την επαγγελματική ποιοτική επιθεώρηση και έλεγχος σε κάθε στάδιο, συμπεριλαμβανομένης της τρισδιάστατης δοκιμής παρέμβασης 100%, της δοκιμής απώλειας εισαγωγής, και της επιθεώρησης τέλος-προσώπου για να εξασφαλίσει ποιότητα των προϊόντων. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: JFOPT μπορεί να αναπτυχθεί και να εμμείνει αυστηρά στα πρότυπα παραγωγής αλτών MPO βασισμένα στις απαιτήσεις πελατών να εξασφαλίσουν τη συνέπεια προϊόντων και τη σταθερότητα απόδοσης. |
|
||||
|
Τεχνολογική καινοτομία: JFOPT υπογραμμίζει τη τεχνολογική καινοτομία και αφιερώνει μια επαγγελματική ομάδα Ε&Α στην ανάπτυξη πιό προηγμένης και την υψηλός-εκτέλεση των αλτών MPO. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: JFOPT παρέχει τις περιεκτικές pre-sales και μεταπωλήσεων υπηρεσίες, συμπεριλαμβανομένων των τεχνικών διαβουλεύσεων, των συστάσεων προϊόντων, και της συντήρησης μετα-πωλήσεων, για να ικανοποιήσει τις ανάγκες πελατών και να εξασφαλίσει ικανοποίηση πελατών. |
|
||||
* Συχνό Q&A
1.What τον τα ζητήματα πρέπει να εξεταστούν κατά προσαρμογή των αλτών MPO;
Το μήκος αλτών/το υλικό καλωδίων/ο τύπος και ο πυρήνας ινών μετρούν/αρσενικοί ή θηλυκοί συνδετήρες/πρότυπα απώλειας εισαγωγής/απαιτήσεις χρώματος/ετικέτες και αιτήματα προσαρμογής.
2.How εξασφαλίζουμε σταθερές παραμέτρους για τους άλτες MPO μας;
Οι άλτες MPO JFOPT υποβάλλονται στην τρισδιάστατη δοκιμή παρεμβαλλόμετρων 100% και τη δοκιμή απώλειας εισαγωγής 100%, εξασφαλίζοντας σταθερές παραμέτρους.
3.What είναι η παράδοσή μας χρονική ανοχή;
Έχουμε μια μηνιαία ικανότητα παραγωγής των συνδετήρων 30.000+ MPO, που εξασφαλίζει γρήγορη παράδοση.
4.What άλλα MPO-σχετικά προϊόντα προσφέρουμε;
Εκτός από τους άλτες MPO, παράγουμε επίσης MPO loopbacks, τους εξασθενητές MPO, τους αρσενικός--θηλυκούς προσαρμοστές MPO, τους άλτες ΑΜ, και άλλα MPO-σχετικά προϊόντα.
