Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Αριθμό μοντέλου:
Σκοινί μπαλωμάτων καλωδίων 144C 12*12 κορμών MPO
Μας ελάτε σε επαφή με

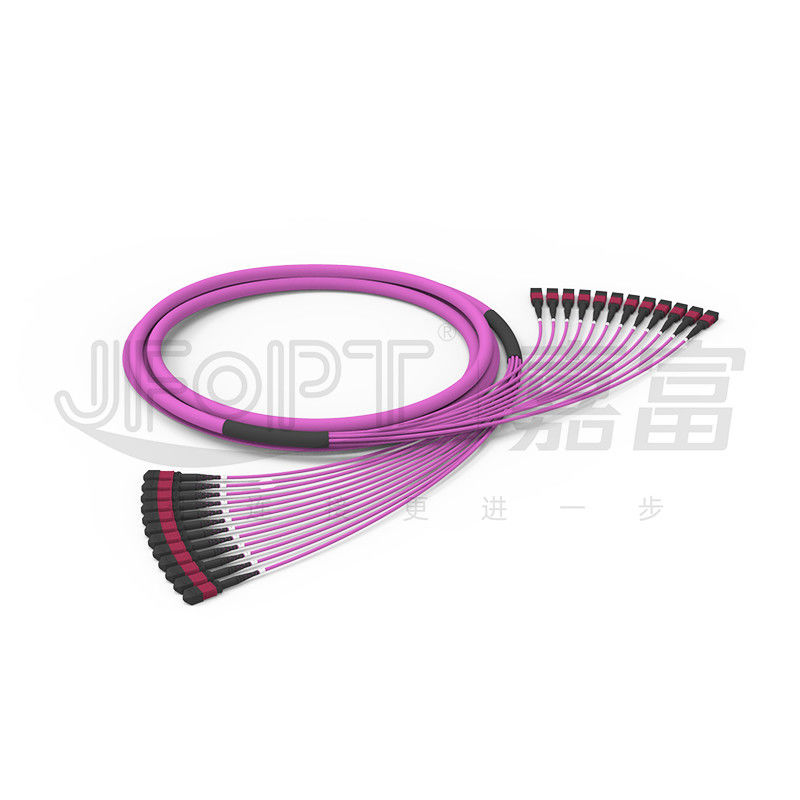

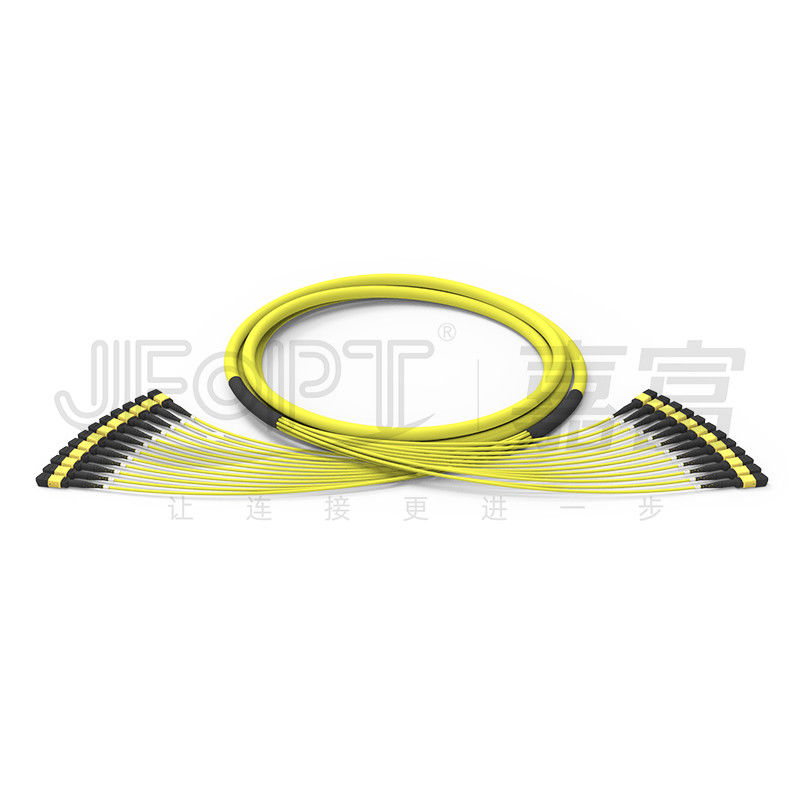

Άλτης 144 πυρήνες 12 μονάδες MPO καλώδιο κορμών MPO κορμών κλάδων 24 ανώμαλο MPO συνδετήρων *
Άλτες κορμών MPO πυρήνων JFOPT 144 χρησιμοποιούνται ευρέως για τις διασυνδέσεις μεταξύ των δωματίων κεντρικών υπολογιστών κέντρων δεδομένων και των κτηρίων. Αυτοί οι άλτες χρησιμοποιούν χαρακτηριστικά ένα μίνι καλώδιο με 12 υπομονάδες (12 ίνες ανά υπομονάδα). Ο άλτης κορμών δεν έχει οποιουσδήποτε κλάδους, καθιστώντας το σταθερότερο στη δομή. Κάθε υπομονάδα του μίνι καλωδίου είναι εξοπλισμένη με έναν συνδετήρα MPO, ο οποίος χαρακτηρίζει τη υψηλή ακρίβεια και χαμηλά ferrules ΑΜ απώλειας για απόδοση να εξασφαλίσει άριστη της επιστροφής απώλειας και απώλειας εισαγωγής. Οι άλτες MPO JFOPT κατασκευάζονται από τον εξοπλισμό υψηλής ακρίβειας και υποβάλλονται σε 100% εξεταστικός σε ένα καθαρό περιβάλλον δωματίων. Η στο εσωτερικό τεχνική ομάδα μας μπορεί να παρέχει τις προσαρμοσμένες λύσεις για να καλύψει τις συγκεκριμένες απαιτήσεις πελατών.
* Χαρακτηριστικά γνωρίσματα
|
①Η χρήση ενός μίνι καλωδίου δομών πολυ-μονάδων 144 πυρήνων επιτρέπει την υψηλή πυκνότητα συνδέοντας με καλώδιο μειώνοντας τις δαπάνες |
②Τα εξατομικεύσιμα δαχτυλίδια προσδιορισμού επιτρέπουν το γρήγορο προσδιορισμό της απώλειας και της πολικότητας |
||||
|
|
|
||||
|
③Επιλογές για τη φλόγα - οι εκτιμήσεις καθυστερούντω όπως OFN/OFNP/OFNR είναι διαθέσιμες για να καλύψουν τις διαφορετικές απαιτήσεις προϋπολογισμών |
④Τα μήκη κλάδων μπορούν να προσαρμοστούν σύμφωνα με τις συγκεκριμένες ανάγκες |
||||
|
|
|
||||
|
⑤Άριστες σταθερότητα και επανάληψη |
- |
||||
|
|
- |
||||
* Εφαρμογές
1.Fiber δίκτυα πρόσβασης
2.Fiber μετάδοση στοιχείων
3.Fiber συστήματα επικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, δίκτυα τηλεπικοινωνιών
4.Local δίκτυα περιοχής (LANs), δίκτυα ευρείας περιοχής (WANs), FTTx
* Παράμετροι συνδετήρων MPO
|
Τύπος συνδετήρων |
Απώλεια εισαγωγής |
Επιστροφής απώλεια |
|||
|
Χαρακτηριστικός |
Μέγιστος |
||||
|
Συνδετήρας MPO |
SM πρότυπα |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
ΚΚ πρότυπα |
0.2dB |
0.6dB |
PC≥25dB |
||
|
ΚΚ χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
Αρσενικό/θηλυκό |
Αρσενικό: με την καρφίτσα Θηλυκό: χωρίς καρφίτσα |
||||
* τρισδιάστατες γεωμετρικές παράμετροι
|
Στοιχεία |
Max |
Λ. |
||
|
Ακτίνα της κυρτότητας (χιλ.) |
Χ |
2000 |
-10000 |
|
|
Υ |
- |
5 |
||
|
Γωνία (°) |
Χ |
0,15 |
-0.15 |
|
|
Υ (APC) |
8.2 |
7.8 |
||
|
Υ (PC) |
0,2 |
-0.2 |
||
|
Ακτίνα της κυρτότητας του οπτικού πυρήνα (χιλ.) |
- |
1 |
||
|
Ύψος ινών (NM) |
3500 |
1000 |
||
|
Διαφορά ύψους της παρακείμενης ίνας (NM) |
500 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
|
Μέγιστος αρνητικός συνεπίπεδος (NM) |
300 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
* Παράμετροι καλωδίων
|
Στοιχείο |
Παράμετρος |
||||||
|
Τύπος ινών |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Αρίθμηση ινών |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Αρίθμηση μονάδων |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
24 πυρήνες/μονάδα |
|
Κεντρικό μέλος δύναμης |
/ |
/ |
FRP |
||||
|
Εξωτερική διάμετρος μονάδων υπο--καλωδίων |
3.0mm |
||||||
|
Υλικό σακακιών μονάδων υπο--καλωδίων |
PVC/LSZH |
||||||
|
Χρώμα σακακιών μονάδων υπο--καλωδίων |
Κίτρινες/πορτοκαλιές/πράσινες/βιολέτα/προσαρμογή της Heather |
||||||
|
Μέλος δύναμης μονάδων υπο--καλωδίων |
Νήμα Aramid |
||||||
|
Εξωτερική διάμετρος σακακιών |
9.5mm |
9.5mm |
11.5mm |
13.5mm |
17.0mm |
||
|
Εξωτερικό υλικό σακακιών |
PVC/LSZH |
||||||
|
Εξωτερικό χρώμα σακακιών |
Κίτρινες/πορτοκαλιές/πράσινες/βιολέτα/προσαρμογή της Heather |
||||||
|
Εκτατή δύναμη (μακροπρόθεσμη) |
300N |
200N |
400N |
800N |
1600N |
||
|
Εκτατή δύναμη (βραχυπρόθεσμη) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Αντίσταση συντριβής (μακροπρόθεσμη) |
300N/10cm |
||||||
|
Αντίσταση συντριβής (βραχυπρόθεσμη) |
1000N/10cm |
||||||
|
Ελάχιστη κάμπτοντας ακτίνα (δυναμική) |
20D |
||||||
|
Ελάχιστη κάμπτοντας ακτίνα (στατική) |
10D |
||||||
|
Λειτουργούσα θερμοκρασία |
-20~60℃ |
||||||
|
Θερμοκρασία αποθήκευσης |
-20~60℃ |
||||||
|
Εκτίμηση πυρκαγιάς |
OFN/OFNR/OFNP |
||||||
* Επιλογή μποτών συνδετήρων
|
Τύπος μποτών MPO |
||||
|
Τύπος |
Προδιαγραφή |
Εφαρμόσιμο καλώδιο OD |
Εικόνα |
Σχέδια |
|
Στρογγυλή μπότα |
3.0 μπότα L=33mm |
3.0/3.2 |
|
|
|
3.0 μπότα L=17mm |
3.0/3.2 |
|
|
|
|
Τετραγωνική μπότα |
3.0 μπότα L=25mm |
3.0/3.2 |
|
|
|
Αντιφατική ετικέττα |
Καθολικό για όλες τις μπότες |
Καθολικός |
|
|
* Επιλογές χρώματος κατοικίας συνδετήρων
|
Συνδετήρας MPO |
||||
|
Ενιαίος τρόπος |
Πράσινος |
Κίτρινος |
||
|
Αριθμός PANTONE 2270C χρώματος αναφοράς |
Αριθμός PANTONE 100C χρώματος αναφοράς |
|||
|
|
|
|||
|
Πολλαπλού τρόπου |
Μπεζ |
Aqua |
||
|
Αριθμός PANTONE 7534C χρώματος αναφοράς |
Αριθμός PANTONE 2226C χρώματος αναφοράς |
|||
|
|
|
|||
|
Βιολέτα |
- |
|||
|
Αριθμός PANTONE 7641C χρώματος αναφοράς |
||||
|
|
||||
* Επιλογή πολικότητας
|
12F σκοινί μπαλωμάτων |
||||
|
|
* Συσκευασία προϊόντων
|
|
|
|
Πυκνωμένη αντιστατική τσάντα |
Πυκνωμένο χαρτοκιβώτιο |
* Δύναμη εργοστασίων
|
Ειδίκευση: JFOPT έχει εστιάσει στην παραγωγή των αλτών MPO για πάνω από 10 έτη, με την επαγγελματική εμπειρία και ένα πλήρες σύνολο εξοπλισμού τοπ-εμπορικών σημάτων (SUMIX/JRG/OPTOTEST), επιτρέποντας την παραγωγή των υψηλής ποιότητας, υψηλής απόδοσης αλτών MPO. |
|
||||
|
Ικανότητα κατασκευής: JFOPT έχει 5 γραμμές παραγωγής και τον εξοπλισμό MPO για να παραγάγει μια μεγάλη ποσότητα των αλτών MPO γρήγορα και αποτελεσματικά για να ικανοποιήσει τις απαιτήσεις πελατών. |
|
||||
|
Ποιοτικός έλεγχος: JFOPT εφαρμόζει τα ακριβή μέτρα ποιοτικού ελέγχου, συμπεριλαμβανομένης της επαγγελματικής ποιότητας που εξετάζει και που ελέγχει σε κάθε στάδιο από την προμήθεια πρώτης ύλης στις διαδικασίες παραγωγής. Διευθύνουμε την τρισδιάστατη δοκιμή παρέμβασης 100%, τη δοκιμή IL&RL, και την επιθεώρηση τέλος-προσώπου για να εξασφαλίσουμε ποιότητα των προϊόντων. |
|
||||
|
Τυποποιημένη ανάπτυξη: JFOPT μπορεί να αναπτυχθεί και να εμμείνει αυστηρά στα πρότυπα παραγωγής αλτών MPO βασισμένα στις απαιτήσεις πελατών να εξασφαλίσουν τη συνέπεια προϊόντων και τη σταθερότητα απόδοσης. |
|
||||
|
Τεχνολογική καινοτομία: JFOPT υπογραμμίζει τη τεχνολογική καινοτομία και αφιερώνει μια επαγγελματική ομάδα Ε&Α στην ανάπτυξη πιό προηγμένης και την υψηλός-εκτέλεση των αλτών MPO. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: JFOPT παρέχει τις περιεκτικές pre-sales και μεταπωλήσεων υπηρεσίες, συμπεριλαμβανομένων των τεχνικών διαβουλεύσεων, των συστάσεων προϊόντων, και της συντήρησης μετα-πωλήσεων, για να ικανοποιήσει τις ανάγκες πελατών και να εξασφαλίσει ικανοποίηση πελατών. |
|
||||
* Συχνό Q&A
1.What τον τα ζητήματα πρέπει να εξεταστούν κατά προσαρμογή των αλτών MPO;
Το μήκος αλτών/το υλικό καλωδίων/ο τύπος και ο πυρήνας ινών μετρούν/αρσενικοί ή θηλυκοί συνδετήρες/πρότυπα απώλειας εισαγωγής/απαιτήσεις χρώματος/ετικέτες και αιτήματα προσαρμογής.
2.How εξασφαλίζουμε σταθερές παραμέτρους για τους άλτες MPO μας;
Οι άλτες MPO JFOPT υποβάλλονται στην τρισδιάστατη δοκιμή παρεμβαλλόμετρων 100% και τη δοκιμή απώλειας εισαγωγής 100%, εξασφαλίζοντας σταθερές παραμέτρους.
3.What είναι η παράδοσή μας χρονική ανοχή;
Έχουμε μια μηνιαία ικανότητα παραγωγής των συνδετήρων 30.000+ MPO, που εξασφαλίζει γρήγορη παράδοση.
4.What άλλα MPO-σχετικά προϊόντα προσφέρουμε;
Εκτός από τους άλτες MPO, παράγουμε επίσης MPO loopbacks, τους εξασθενητές MPO, τους αρσενικός--θηλυκούς προσαρμοστές MPO, τους άλτες ΑΜ, και άλλα MPO-σχετικά προϊόντα.
