Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
Αριθμό μοντέλου:
Jfoc-GYFJKH
Μας ελάτε σε επαφή με

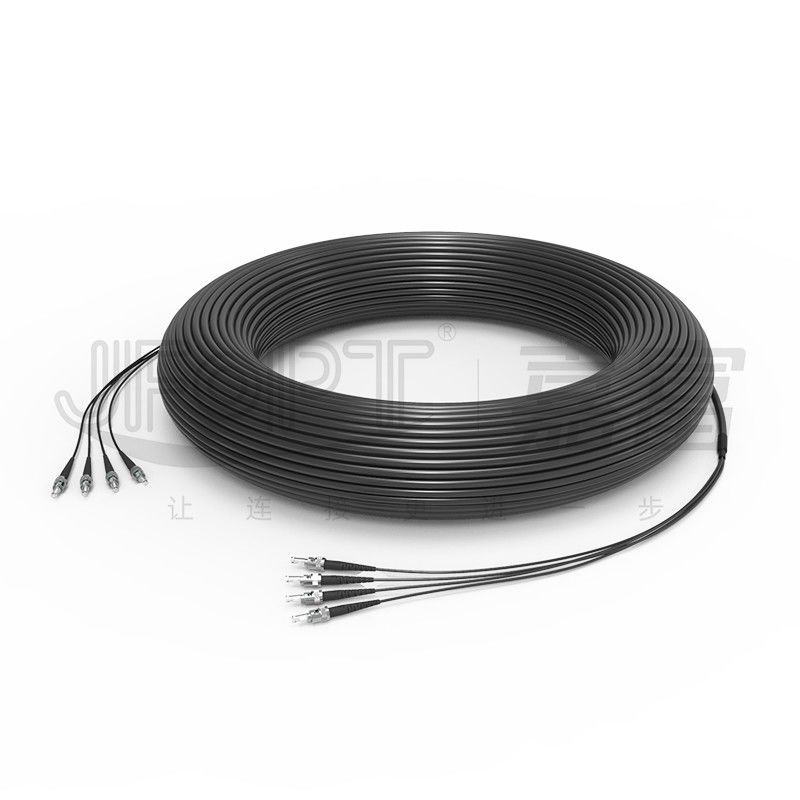

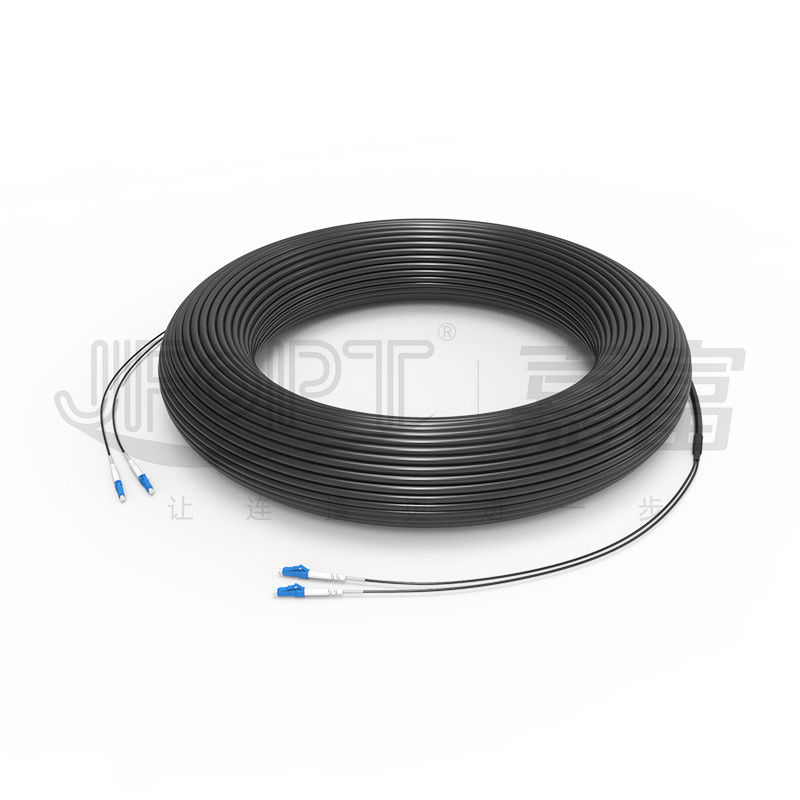

FTTA θωρακισμένη πολυ-ίνα διαμέτρων καλωδίων μικρή εξωτερική για προ-ολοκληρωμένη τη σταθμός βάσης στρογγυλή αντίσταση συντριβής bbu-RRU
Το single-layer θωρακισμένο καλώδιο σταθμών βάσης χρησιμοποιεί ένα οπτικό καλώδιο ενιαίος-πυρήνων ως μονάδα υπο--καλωδίων. Η μονάδα υπο--καλωδίων αποτελείται από ένα 0.9mm καλυμμένα καλώδιο και aramid ένα νήμα για την ενίσχυση. Το υπο--καλώδιο είναι τυλιγμένο με ένα στρώμα του τεθωρακισμένου ανοξείδωτου, το οποίο καλύπτεται περαιτέρω με ένα στρώμα του νήματος aramid. Τέλος, το καλώδιο εξωθείται με ένα εξωτερικό στρώμα του υλικού PVC/LSZH/TPU για να διαμορφώσει την τελική συνέλευση καλωδίων.
* Χαρακτηριστικά γνωρίσματα προϊόντων
|
①Το σχέδιο τεθωρακισμένων παρέχει μια οικονομικώς αποδοτική λύση |
②Η άμεση διακλάδωση επιτρέπει την προσαρμογή του μήκους των μεμονωμένων κλάδων |
|
|
|
|
③Ευρέως χρησιμοποιημένος στη μακρινή μετάδοση FTTA στους σταθμούς βάσης |
- |
|
|
- |
* Εφαρμογές
1.Base συστήματα επικοινωνιών σταθμών
2.Video συστήματα παρακολούθησης
* Παρουσίαση δομών
* Παράμετροι καλωδίων
|
Στοιχεία |
Προδιαγραφές |
|||||||
|
Αρίθμηση ινών |
2 |
4 |
||||||
|
Εσωτερικός |
Υλικό |
LSZH |
||||||
|
Πάχος |
0.4mm±0.05mm |
|||||||
|
Εξωτερική διάμετρος |
1.9mm±0.1mm |
|||||||
|
Ανοξείδωτο stelltube |
Υλικό |
SUS204 |
||||||
|
Εξωτερική διάμετρος |
4.8mm±0.3mm |
6.0mm±0.3mm |
||||||
|
Πάχος |
0.4mm±0.05mm |
|||||||
|
Gap |
0.3mm±0.10mm |
|||||||
|
Δύναμη |
Πρότυπο |
Νήμα Aramid |
||||||
|
position1 |
Έξω από τη σφιχτός-αποθηκευμένη ίνα |
|||||||
|
position2 |
Έξω από το σωλήνα ανοξείδωτου |
|||||||
|
Εξωτερικό σακάκι |
Υλικό |
LSZH |
||||||
|
Χρώμα |
Μαύρος |
|||||||
|
Πάχος |
0.9mm±0.1mm |
1.1mm±0.1mm |
||||||
|
Έξω διάμετρος |
7.0mm±0.3mm |
8.0mm±0.5mm |
||||||
* Μηχανική απόδοση
|
Στοιχεία |
Προδιαγραφές |
|||||||
|
Αρίθμηση ινών |
2 |
4 |
||||||
|
Συμπίεση ανθεκτικό Strength/N/100m |
≥3000 |
|||||||
|
Ένταση (βραχυπρόθεσμο) /N/10cm |
≥1000 |
≥1200 |
||||||
|
Ένταση (μακροπρόθεσμο) /N/10cm |
≥600 |
≥800 |
||||||
|
Weight/Kg/Km |
65 |
85 |
||||||
|
Λειτουργία Temperature/℃ |
-40~+80 |
|||||||
|
Αποθήκευση Temperature/℃ |
-40~+80 |
|||||||
* Παράμετροι ινών
|
Ενιαίος τρόπος |
|||||||
|
Στοιχεία |
Μονάδα |
G.652D |
G.657A1 |
G.657A2 |
|||
|
Διάμετρος τομέων τρόπου |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
|||
|
Διάμετρος επένδυσης |
μm |
125±1 |
125±0.7 |
125±0.7 |
|||
|
Μη-κυκλικότητα επένδυσης |
% |
≤1 |
≤0.7 |
≤0.7 |
|||
|
Concentricity πυρήνας-επένδυσης λάθος |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
Διάμετρος επιστρώματος |
μm |
245±7 |
245±5 |
245±5 |
|||
|
Μη-κυκλικότητα επιστρώματος |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
Επένδυση-επένδυση Concentricity του λάθους |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
Μήκος κύματος διακοπών καλωδίων |
NM |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
Μείωση |
1310nm |
dB/km |
≤0.4 |
≤0.4 |
≤0.4 |
||
|
1550nm |
dB/km |
≤0.3 |
≤0.3 |
≤0.3 |
|||
|
Πολλαπλού τρόπου |
|||||||
|
Στοιχεία |
μονάδα |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Διάμετρος πυρήνων |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
Διάμετρος επένδυσης |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
Μη-κυκλικότητα πυρήνων |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
Μη-κυκλικότητα επένδυσης |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Concentricity πυρήνας-επένδυσης λάθος |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Διάμετρος επιστρώματος |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
|
|
Μη-κυκλικότητα επιστρώματος |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Επένδυση-επένδυση Concentricity του λάθους |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
Εύρος ζώνης OFL |
850nm |
MHZ·χλμ |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
MHZ·χλμ |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Συντελεστής μείωσης |
850nm |
dB/km |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
|
1300nm |
dB/km |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
* Συσκευασία προϊόντων
|
|
|
|
Συσκευασμένος στο τύμπανο |
Τύμπανο που σφραγίζεται |
* Δύναμη εργοστασίων
|
Ειδίκευση: JFOPT έχει μια επαγγελματική ομάδα έρευνας και ανάπτυξης, την τεχνολογία παραγωγής, και τον εξοπλισμό για να παραγάγει τις διάφορες δομές των καλωδίων ινών σταθμών βάσης, συμπεριλαμβανομένου μη μεταλλικού όλος-διηλεκτρικού, του τεθωρακισμένου, του τεθωρακισμένου υπομονάδων, του μη μεταλλικού/μεταλλικού μέλους κεντρικής δύναμης, και περισσότερων. |
|
||||
|
Ικανότητα κατασκευής: JFOPT έχει μια γραμμή παραγωγής και έναν εξοπλισμό για το μεγάλης διαμέτρου τύλιγμα καλωδίων, προσφέροντας τα μήκη συνήθειας, το κουλούριασμα συνήθειας, και την παραγωγή batch για να ικανοποιήσει τις ανάγκες πελατών. |
|
||||
|
Ποιοτικός έλεγχος: JFOPT εφαρμόζει τον αυστηρό ποιοτικό έλεγχο, που επιλέγει τα υλικά που συμμορφώνονται πλήρως με διεθνή, εθνικός, ή τις απαιτήσεις βιομηχανικά τυποποιημένων, και μπορεί να παρέχει τη σχετική πιστοποίηση. |
|
||||
|
Τυποποίηση: Η επαγγελματική ομάδα JFOPT καταλαβαίνει τις συγκεκριμένες ανάγκες σας και παρέχει τις προσαρμοσμένες λύσεις. Εάν είναι κατασκευή σταθμών βάσης, επέκταση, ή συντήρηση, μπορούμε να προσφέρουμε τις επαγγελματικές συμβουλές και την υποστήριξη για να εξασφαλίσουμε την ομαλή πρόοδο των προγραμμάτων σας. |
|
||||
|
Τεχνολογική καινοτομία: JFOPT εστιάζει στη τεχνολογική καινοτομία, που διευθύνει τις βελτιώσεις έρευνας και ανάπτυξης για τα προϊόντα ετησίως, και συνεχώς που εισάγει τα καινοτόμα προϊόντα για να ικανοποιήσει την εξελισσόμενη ζήτηση στην αγορά. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: JFOPT όχι μόνο παρέχει τα υψηλής ποιότητας προϊόντα αλλά και την περιεκτικές τεχνική υποστήριξη και την υπηρεσία μεταπωλήσεων. Η επαγγελματική τεχνική ομάδα μας μπορεί να παρέχει τις οδηγίες εγκαταστάσεων, τη δοκιμή απόδοσης, την ανίχνευση μηχανικών βλαβών, και άλλες υπηρεσίες. |
|
||||
* Συχνό Q&A
1.What θα έπρεπε να εξεταστεί κατά την επιλογή των καλωδίων οπτικών ινών;
Είναι σημαντικό να εξεταστεί ο τύπος καλωδίων, η αρίθμηση ινών, το χρώμα, η εξωτερική διάμετρος, το υλικό, η εκτίμηση πυρκαγιάς, η μηχανική απόδοση, και άλλες σχετικές προδιαγραφές.
2.Can ζητάμε τα προσαρμοσμένες χρώματα και την εκτύπωση στα καλώδια;
Ναι, μπορούμε να προσαρμόσουμε τα χρώματα και την εκτύπωση καλωδίων βασισμένη στα δείγματα και να ικανοποιήσουμε εσείς παρέχουμε.
3.Can επεξεργαζόμαστε τα καλώδια οπτικών ινών στους μακρινούς άλτες οπτικών ινών για τη χρήση σταθμών βάσης;
Έχουμε μια επαγγελματική γραμμή παραγωγής επεξεργασίας συνδετήρων που μπορεί να επεξεργαστεί τα διάφορα καλώδια οπτικών ινών στους άλτες οπτικών ινών που χρειάζεστε για τις εφαρμογές σταθμών βάσης.
4.What άλλοι τύποι καλωδίων οπτικών ινών μπορούν εμείς να κατασκευάσουν;
Μπορούμε να κατασκευάσουμε τους διαφορετικούς τύπους εσωτερικών και υπαίθριων καλωδίων οπτικών ινών, συμπεριλαμβανομένων των καλωδίων πτώσης, μίνι καλωδίων, btreakout καλωδίων, ADSS, του GYTA, του GYTS, των GYXTW, και περισσότεροι.
5.What είναι η παράδοσή μας χρονική ανοχή;
Για τα κανονικά καλώδια οπτικών ινών, έχουμε συνήθως μια χρονική ανοχή 3 εργάσιμων ημερών.
