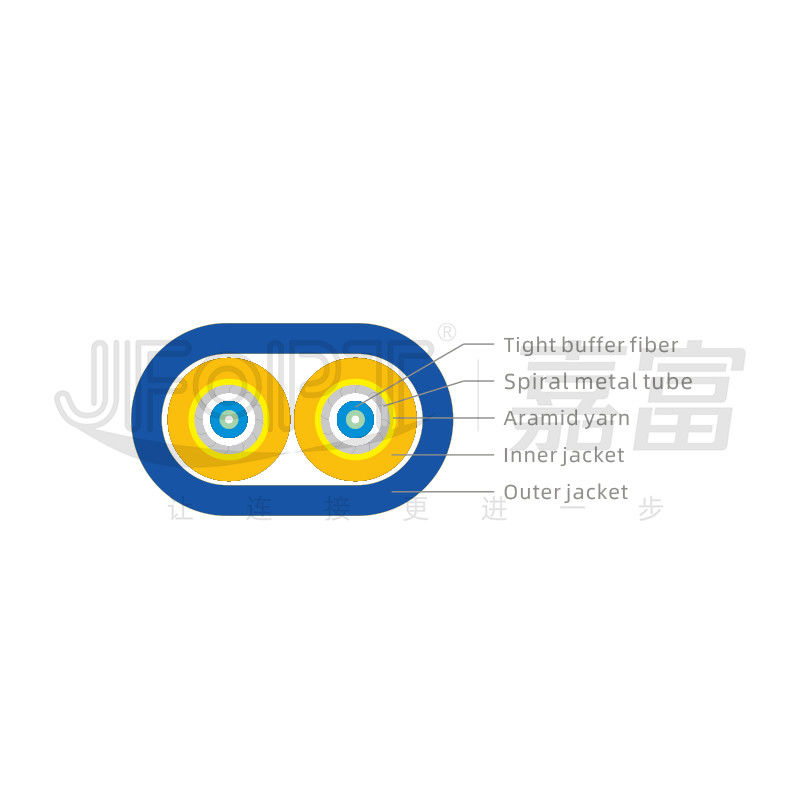

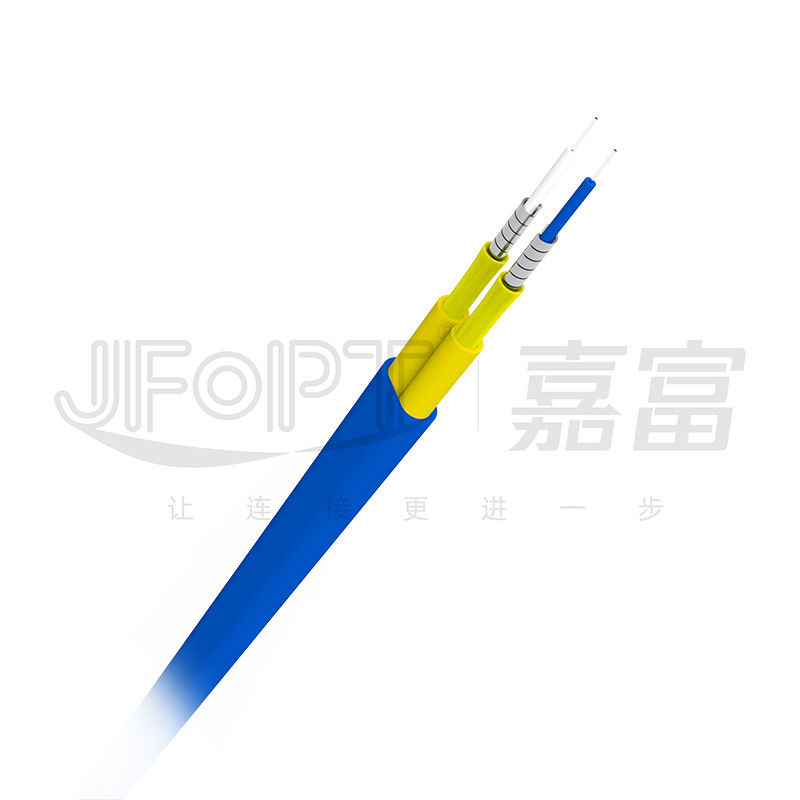

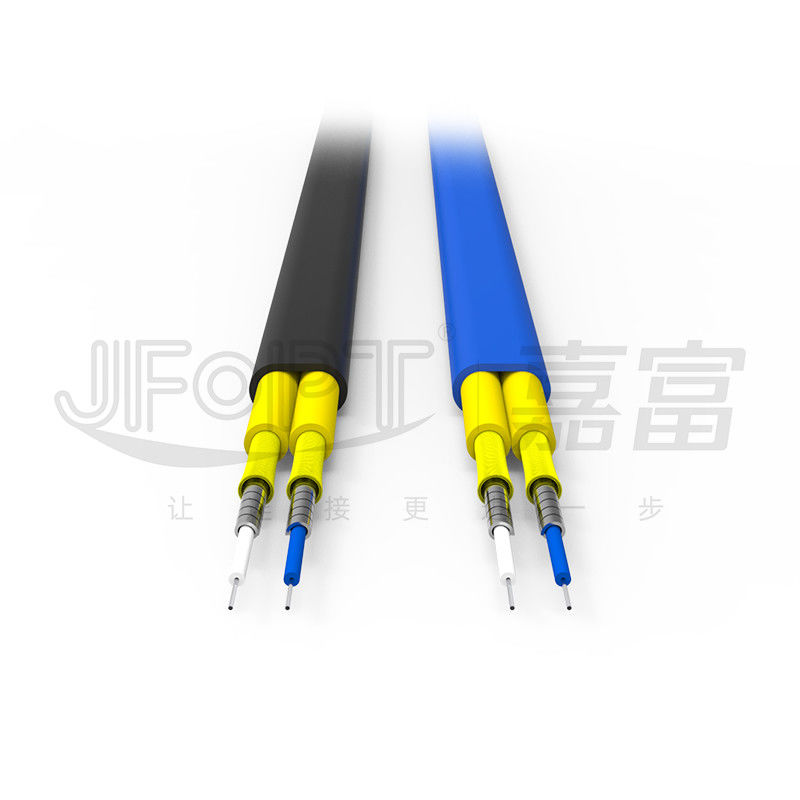

Θωρακισμένο διπλό καλώδιο 3.0mm οπτικών ινών πυρήνων υπο- καλώδιο θωρακισμένο με το σπειροειδή σωλήνα

①Τα δύο υπο--καλώδια 3.0mm καλύπτονται με μια προστατευτική θήκη για να αυξήσουν την εκτατή και αντοχή

②Μπορέστε να χρησιμοποιηθείτε για τη μετάδοση επικοινωνίας μεταξύ των κινητών μηχανικών δομών

③Μπορέστε να προστεθείτε με την εξάρτηση τραβώ-ματιών για τη μεγάλης απόστασης έλξη

④Κάθε πυρήνας του υπο--καλωδίου είναι χωριστά θωρακισμένος για την προστασία

Στοιχεία

Προδιαγραφές

Αρίθμηση ινών

2

Υπο--καλώδιο

Σφιχτά αποθηκευμένος

Διάσταση

0.85±0.05mm

Υλικό

PVC/LSZH

Χρώμα

Άσπροι/κίτρινοι (SM) μπλε/πορτοκάλι (ΚΚ)

Σωλήνας Armord

Διάσταση

1.65±0.1mm

Υλικό

SUS304

Μέλος δύναμης

Νήμα Aramid

Σακάκι

Διάσταση

3.0±0.1mm

Υλικό

PVC/LSZH

Χρώμα

Κίτρινο /Orange (SM) (ΚΚ) ή προσαρμοσμένος

Προσδιορισμός υπο--καλωδίων

1# - 2#

Εξωτερικό σακάκι

Διάσταση

(4.0*7.0) ±0.2mm

Υλικό

PVC/LSZH/TPU

Χρώμα

Μαύρος ή προσαρμοσμένος

Στοιχεία

Προδιαγραφές

Αρίθμηση ινών

2

Ένταση (μακροπρόθεσμη)/Ν

400

Ένταση (βραχυπρόθεσμη)/Ν

600

Crush/N/100mm

3000

Ελάχιστη ακτίνα κάμψεων (δυναμικό) /mm

60D

Ελάχιστη ακτίνα κάμψεων (στατικό) /mm

30D

Λειτουργία Temperature/℃

20~+70 (PVC) /-40~+80 (LSZH/TPU)

Αποθήκευση Temperature/℃

-40~+80

Ενιαίος τρόπος

Στοιχεία

Μονάδα

G.652D

G.657A1

G.657A2

Διάμετρος τομέων τρόπου

1310nm

μm

9.1±0.4

8.8±0.4

8.8±0.4

1550nm

μm

10.4±0.5

9.8±0.5

9.8±0.5

Διάμετρος επένδυσης

μm

125±1

125±0.7

125±0.7

Μη-κυκλικότητα επένδυσης

%

≤1

≤0.7

≤0.7

Concentricity πυρήνας-επένδυσης λάθος

μm

≤0.6

≤0.5

≤0.5

Διάμετρος επιστρώματος

μm

245±7

245±5

245±5

Μη-κυκλικότητα επιστρώματος

%

≤6.0

≤6.0

≤6.0

Επένδυση-επένδυση Concentricity του λάθους

μm

≤12.0

≤12.0

≤12.0

Μήκος κύματος διακοπών καλωδίων

NM

λcc≤1260

λcc≤1260

λcc≤1260

Μείωση
(μέγιστο)

1310nm

dB/km

≤0.34

≤0.35

≤0.35

1550nm

dB/km

≤0.2

≤0.21

≤0.21

Πολλαπλού τρόπου

Στοιχεία

μονάδα

62.5/125

50/125

OM3-150

OM3-300

OM4

Διάμετρος πυρήνων

μm

62.5±2.5

50±2.5

50±2.5

50±2.5

50±2.5

Διάμετρος επένδυσης

μm

125±1.0

125±1.0

125±1.0

125±1.0

125±1.0

Μη-κυκλικότητα πυρήνων

%

≤5.0

≤5.0

≤5.0

≤5.0

≤5.0

Μη-κυκλικότητα επένδυσης

%

≤1.0

≤1.0

≤1.0

≤1.0

≤1.0

Concentricity πυρήνας-επένδυσης λάθος

μm

≤1.5

≤1.5

≤1.0

≤1.0

≤1.0

Διάμετρος επιστρώματος

μm

245±7

245±7

245±7

245±7

245±7

Μη-κυκλικότητα επιστρώματος

%

≤6.0

≤6.0

≤6.0

≤6.0

≤6.0

Επένδυση-επένδυση Concentricity του λάθους

μm

≤12.0

≤12.0

≤12.0

≤12.0

≤12.0

Εύρος ζώνης OFL

850nm

MHZ·χλμ

≥160

≥500

≥700

≥1500

≥3500

1300nm

MHZ·χλμ

≥500

≥500

≥500

≥500

≥500

Συντελεστής μείωσης

850nm

dB/km

≤3.0

≤2.5

≤2.3

≤2.3

≤2.3

1300nm

dB/km

≤1.0

≤0.7

≤0.6

≤0.6

≤0.6

Συσκευασμένος στο τύμπανο

Τύμπανο που σφραγίζεται

Ειδίκευση:

JFOPT έχει μια επαγγελματικούς ομάδα Ε&Α, μια τεχνολογία παραγωγής, και έναν εξοπλισμό για να παραγάγει τα υψηλής ποιότητας καλώδια που ικανοποιούν τις διαφορετικές περιβαλλοντικές και ανάγκες απαίτησης.

Ικανότητα κατασκευής:

JFOPT έχει 40 εσωτερικές θωρακισμένες μηχανές κατασκευής καλωδίων, εξασφαλίζοντας την έγκαιρη παράδοση των μεγάλης κλίμακας θωρακισμένων διαταγών καλωδίων. Με τις επαγγελματικούς γραμμές παραγωγής και τον εξοπλισμό, μπορούν αποτελεσματικά να παραγάγουν μια μεγάλη ποσότητα των καλωδίων για να ικανοποιήσουν τις απαιτήσεις πελατών.

Ποιοτικός έλεγχος:

JFOPT εφαρμόζει τα ακριβή μέτρα ποιοτικού ελέγχου. Εκτός από τις υλικές εισερχόμενες επιθεωρήσεις, η διαδικασία παραγωγής ενσωματώνει τα αυτοματοποιημένα ποιοτικά εξεταστικά συστήματα για τα διάφορα συστατικά όπως η σφιχτός-αποθήκευση, σπειροειδής, και το εξωτερικό τύλιγμα. Όλος ο εξοπλισμός δοκιμής παραγωγής διατηρείται τακτικά. Με τα έτη εξιδεικευμένου τεχνικού και ώριμων θωρακισμένων διαδικασιών παραγωγής αλτών, μπορούν να αποβάλουν σχεδόν όλες τις ανωμαλίες στα θωρακισμένα καλώδια.

Ανάπτυξη προτύπων:

JFOPT έχει μια επαγγελματική και πεπειραμένη ομάδα Ε&Α που μπορεί να παρέχει τα καλώδια που προσαρμόζονται για να ικανοποιήσουν τις διαφορετικές περιβαλλοντικές και ανάγκες απαίτησης, που εξασφαλίζουν ικανοποίηση πελατών.

Τεχνολογική καινοτομία:

JFOPT υπογραμμίζει τη τεχνολογική καινοτομία και σχεδιάζει τα θωρακισμένα προϊόντα καλωδίων με τις διαφορετικά δομές, τα μεγέθη, τις αριθμήσεις πυρήνων, και τα χρώματα για να ικανοποιήσει τις διαφορετικές ανάγκες των πελατών.

Υπηρεσία και τεχνική υποστήριξη:

JFOPT παρέχει τις περιεκτικές pre-sales και μεταπωλήσεων υπηρεσίες, συμπεριλαμβανομένων των τεχνικών διαβουλεύσεων, των συστάσεων προϊόντων, και της συντήρησης μετα-πωλήσεων, για να ικανοποιήσει τις ανάγκες πελατών και να εξασφαλίσει ικανοποίηση πελατών.
