Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
Αριθμό μοντέλου:
Jfoc-GJISFV/GJISFH
Μας ελάτε σε επαφή με

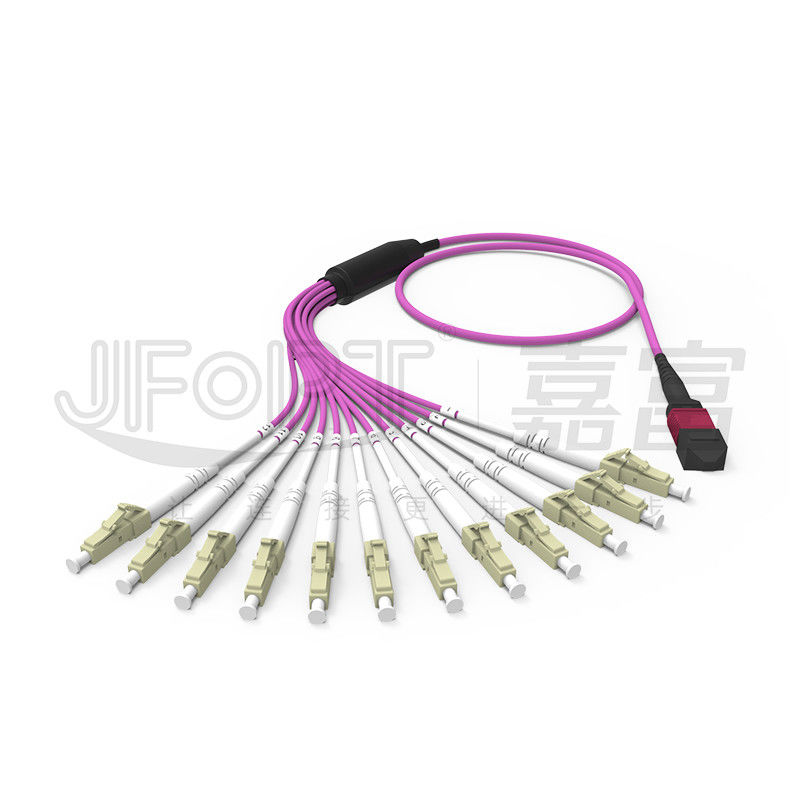

Θωρακισμένο μίνι καλώδιο τρωκτικό-ανθεκτικό εκτατός-ανθεκτικό σκοινί 3.0/3.5/4.0mm μπαλωμάτων MPO/MTP θωρακισμένο εξωτερική διάμετρος
Η δομή του μίνι καλωδίου (θωρακισμένου) περιλαμβάνει την παρεμβολή μιας 0.25mm ντυμένης ίνας σε μια εσωτερική θήκη, η οποία καλύπτεται έπειτα με ένα στρώμα του σπειροειδών τεθωρακισμένου και του νήματος Aramid. Τέλος, ένα εξωτερικό σακάκι φιαγμένο από υλικό PVC/LSZH εξωθείται για να ολοκληρώσει το καλώδιο. Αυτό το καλώδιο είναι κατάλληλο για τα περιβάλλοντα με τις περιορισμένες διαστημικές ή υψηλές απαιτήσεις καλωδίωσης, όπως τα γραφεία, οι αίθουσες συνεδριάσεων, τα εγχώρια δίκτυα, και άλλες εσωτερικές εφαρμογές.
* Χαρακτηριστικά γνωρίσματα προϊόντων
|
①Η προσθήκη του τεθωρακισμένου στο μίνι καλώδιο παρέχει μια χαμηλού κόστους συμπίεση-ανθεκτική λύση |
②Ο όγκος καλωδίων παραμένει συγκρίσιμος με τα τυποποιημένα μίνι καλώδια, σώζοντας το διάστημα καλωδίωσης |
|
|
|
|
③JFOPT μπορεί να παρέχει τις διάφορες λύσεις κλάδων και έλξης καθώς επίσης και τελειωμένος - προϊόντα |
④Όλες τα υλικά και οι ίνες καλωδίων έχουν πιστοποιήσει την εξασφάλιση ποιότητας, και τα υλικά μπορούν να επισημανθούν πίσω στην προέλευσή τους |
|
|
|
* Εφαρμογές
1.Optical συστήματα επικοινωνιών
2.Interconnection του εξοπλισμού επικοινωνίας
3.Fiber οπτική επικοινωνία

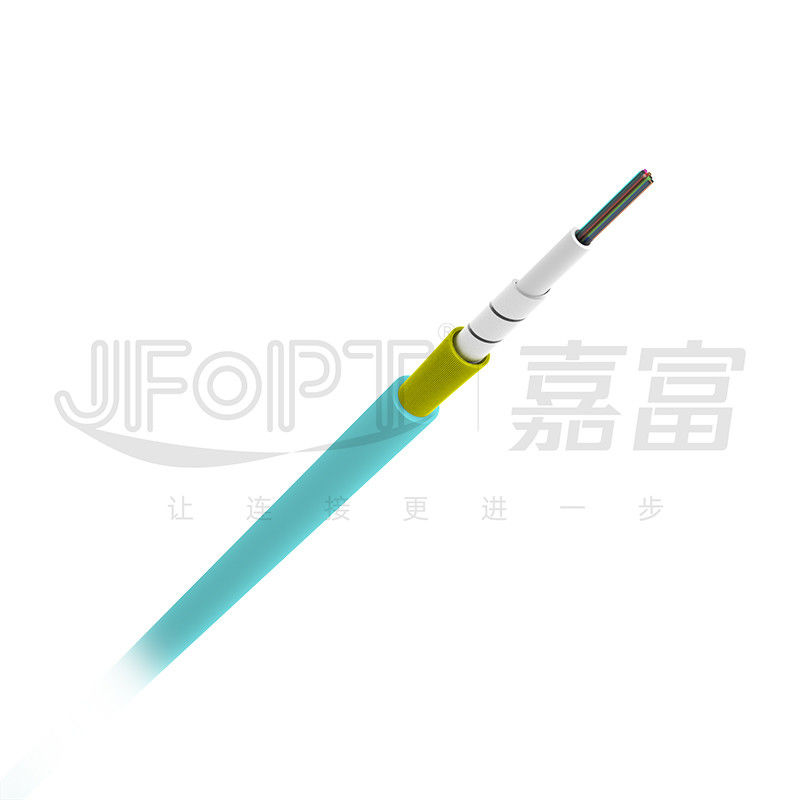

* Παρουσίαση δομών
* Παράμετροι καλωδίων
|
Στοιχεία |
Προδιαγραφές |
||||||
|
Αρίθμηση ινών |
1~12 |
24 |
|||||
|
Σωλήνας μετάλλων |
Υλικό σωλήνων μετάλλων |
ανοξείδωτο |
ανοξείδωτο |
||||
|
Διάμετρος σωλήνων μετάλλων |
2.1~2.2mm |
3.6~3.7mm |
|||||
|
Πάχος σωλήνων μετάλλων |
0.25~0.28mm |
0.25~0.28mm |
|||||
|
Εξωτερικό σακάκι |
Διάσταση |
3.0±0.1mm |
4.5±0.1mm |
||||
|
Υλικό |
PVC/LSZH/PU |
||||||
|
Χρώμα |
Το κίτρινο (SM)/πορτοκαλί /Aqua (ΚΚ) (OM3) /Violet (OM4) Ή προσαρμογή |
||||||
* Μηχανική απόδοση
|
Στοιχεία |
Προδιαγραφές |
||||||
|
Αρίθμηση ινών |
1~12 |
24 |
|||||
|
Ένταση (μακροπρόθεσμη)/Ν |
500 |
200 |
|||||
|
Ένταση (βραχυπρόθεσμη)/Ν |
800 |
600 |
|||||
|
Συντριβή (μακροπρόθεσμη)/N/10cm |
800 |
200 |
|||||
|
Συντριβή (βραχυπρόθεσμη)/N/10cm |
1200 |
600 |
|||||
|
Ελάχιστη ακτίνα κάμψεων (δυναμική)/χιλ. |
20D |
||||||
|
Ελάχιστη ακτίνα κάμψεων (στατική)/χιλ. |
10D |
||||||
|
Λειτουργία Temperature/℃ |
-20~+60 |
||||||
|
Αποθήκευση Temperature/℃ |
-20~+60 |
||||||
* Παράμετροι ινών
|
Ενιαίος τρόπος |
|||||||
|
Στοιχεία |
Μονάδα |
G.652D |
G.657A1 |
G.657A2 |
|||
|
Διάμετρος τομέων τρόπου |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
|||
|
Διάμετρος επένδυσης |
μm |
125±1 |
125±0.7 |
125±0.7 |
|||
|
Μη-κυκλικότητα επένδυσης |
% |
≤1 |
≤0.7 |
≤0.7 |
|||
|
Concentricity πυρήνας-επένδυσης λάθος |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
Διάμετρος επιστρώματος |
μm |
245±7 |
245±5 |
245±5 |
|||
|
Μη-κυκλικότητα επιστρώματος |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
Επένδυση-επένδυση Concentricity του λάθους |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
Μήκος κύματος διακοπών καλωδίων |
NM |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
Μείωση |
1310nm |
dB/km |
≤0.35 |
≤0.35 |
≤0.35 |
||
|
1550nm |
dB/km |
≤0.25 |
≤0.25 |
≤0.25 |
|||
|
Πολλαπλού τρόπου |
|||||||
|
Στοιχεία |
μονάδα |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Διάμετρος πυρήνων |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
Διάμετρος επένδυσης |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
Μη-κυκλικότητα πυρήνων |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
Μη-κυκλικότητα επένδυσης |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Concentricity πυρήνας-επένδυσης λάθος |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Διάμετρος επιστρώματος |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
|
|
Μη-κυκλικότητα επιστρώματος |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Επένδυση-επένδυση Concentricity του λάθους |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
Εύρος ζώνης OFL |
850nm |
MHZ·χλμ |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
MHZ·χλμ |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Συντελεστής μείωσης |
850nm |
dB/km |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
|
1300nm |
dB/km |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
* Συσκευασία προϊόντων
|
|
|
|

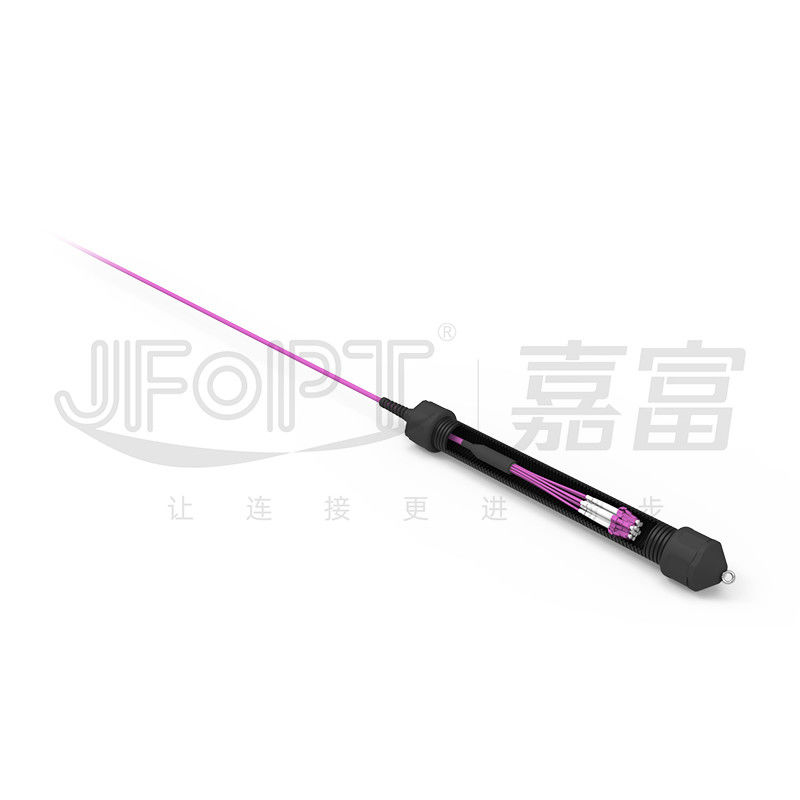

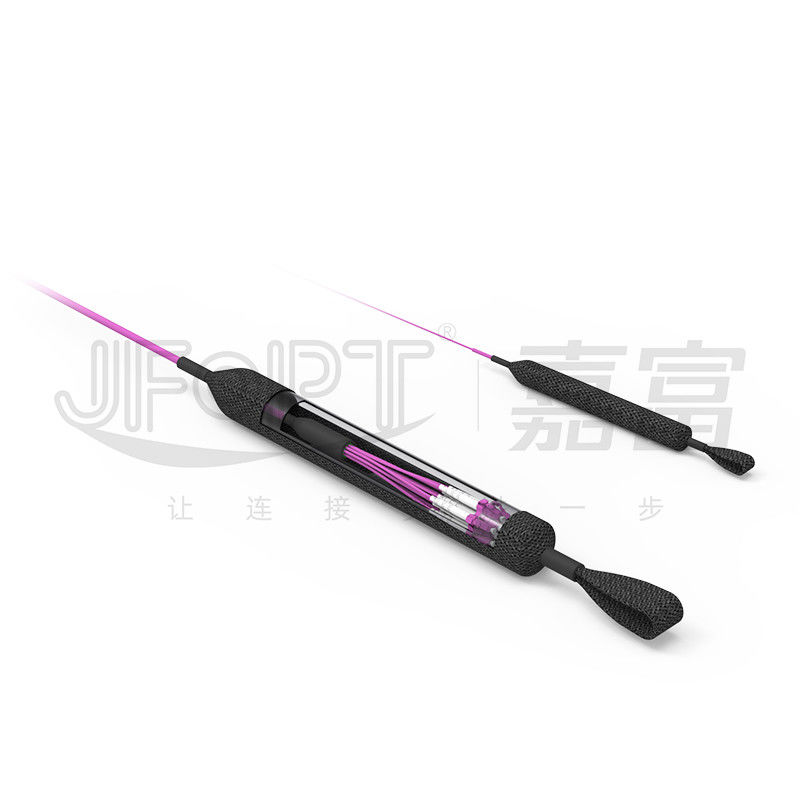

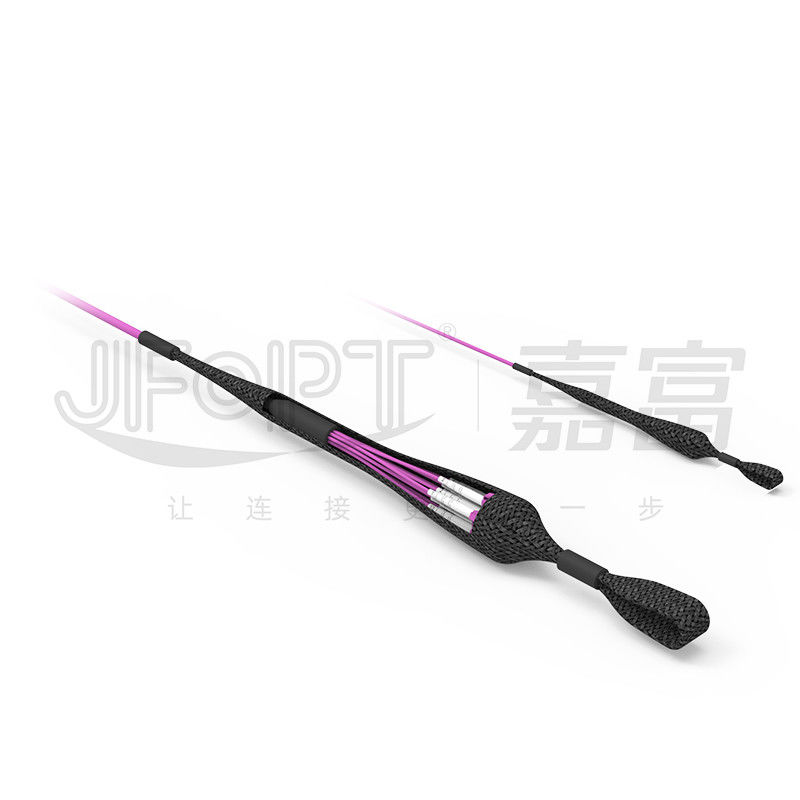

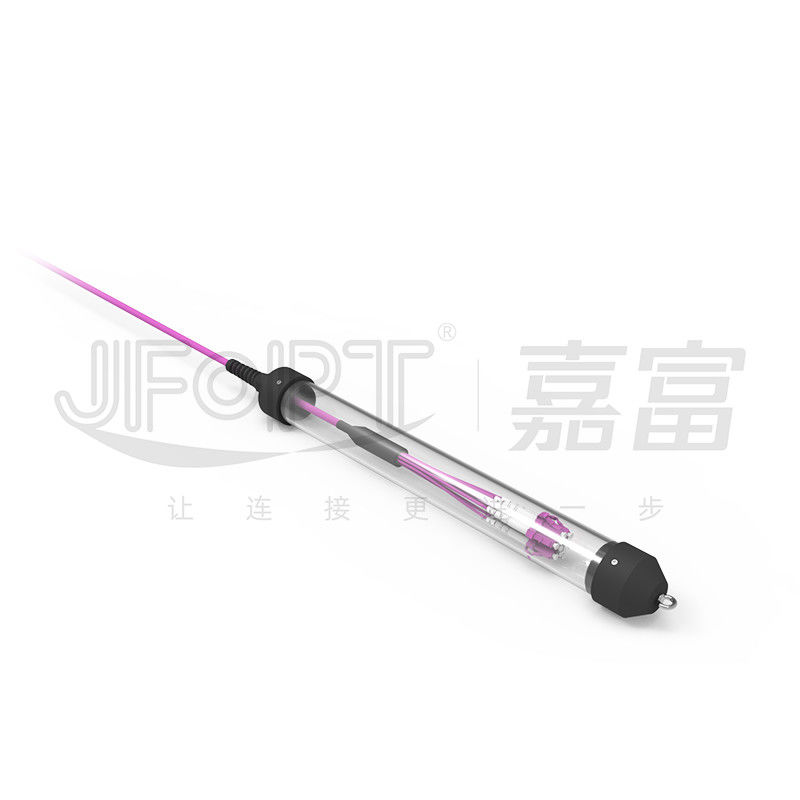

Συσκευασμένος στο τύμπανο |
Τύμπανο που σφραγίζεται |
* Δύναμη εργοστασίων
|
Ειδίκευση: JFOPT έχει μια επαγγελματικούς ομάδα Ε&Α, μια τεχνολογία παραγωγής, και έναν εξοπλισμό για να παραγάγει τα υψηλής ποιότητας καλώδια που ικανοποιούν τις διαφορετικές περιβαλλοντικές και ανάγκες απαίτησης. |
|
||||
|
Ικανότητα κατασκευής: JFOPT έχει 40 εσωτερικές θωρακισμένες μηχανές κατασκευής καλωδίων, εξασφαλίζοντας την έγκαιρη παράδοση των μεγάλης κλίμακας θωρακισμένων διαταγών καλωδίων. Με τις επαγγελματικούς γραμμές παραγωγής και τον εξοπλισμό, μπορούν αποτελεσματικά να παραγάγουν μια μεγάλη ποσότητα των καλωδίων για να ικανοποιήσουν τις απαιτήσεις πελατών. |
|
||||
|
Ποιοτικός έλεγχος: JFOPT εφαρμόζει τα ακριβή μέτρα ποιοτικού ελέγχου. Εκτός από την υλική προμήθεια και τις εισερχόμενες επιθεωρήσεις, η διαδικασία παραγωγής ενσωματώνει τα αυτοματοποιημένα ποιοτικά εξεταστικά συστήματα για τα διάφορα συστατικά όπως η σφιχτός-αποθήκευση, σπειροειδής, και το εξωτερικό τύλιγμα. Όλος ο εξοπλισμός δοκιμής παραγωγής διατηρείται τακτικά. Με τα έτη εξιδεικευμένου τεχνικού και ώριμων θωρακισμένων διαδικασιών παραγωγής αλτών, μπορούν να αποβάλουν σχεδόν όλες τις ανωμαλίες στα θωρακισμένα καλώδια. |
|
||||
|
Ανάπτυξη προτύπων: JFOPT έχει μια επαγγελματική και πεπειραμένη ομάδα Ε&Α που μπορεί να παρέχει τα καλώδια που προσαρμόζονται για να ικανοποιήσουν τις διαφορετικές περιβαλλοντικές και ανάγκες απαίτησης, που εξασφαλίζουν ικανοποίηση πελατών. |
|
||||
|
Τεχνολογική καινοτομία: JFOPT υπογραμμίζει τη τεχνολογική καινοτομία και σχεδιάζει τα θωρακισμένα προϊόντα καλωδίων με τις διαφορετικά δομές, τα μεγέθη, τις αριθμήσεις πυρήνων, και τα χρώματα για να ικανοποιήσει τις διαφορετικές ανάγκες των πελατών. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: JFOPT παρέχει τις περιεκτικές pre-sales και μεταπωλήσεων υπηρεσίες, συμπεριλαμβανομένων των τεχνικών διαβουλεύσεων, των συστάσεων προϊόντων, και της συντήρησης μετα-πωλήσεων, για να ικανοποιήσει τις ανάγκες πελατών και να εξασφαλίσει ικανοποίηση πελατών. |
|
||||
* Συχνό Q&A
1. Ποιους παράγοντες θα έπρεπε να εξεταστεί κατά τον αγορά των οπτικών καλωδίων;
Είναι σημαντικό να εξεταστεί το πρότυπο, το χρώμα, η εξωτερική διάμετρος, το υλικό, η εκτίμηση πυρκαγιάς, και η μηχανική απόδοση του οπτικού καλωδίου.
2.Do δέχεστε την προσαρμογή χρώματος και εκτύπωσης;
Ναι, μπορούμε να προσαρμόσουμε το χρώμα και την εκτύπωση βασισμένα στα δείγματα που παρέχετε.
3.What οι τύποι οπτικών καλωδίων μπορούν εσείς να παραγάγουν;
Μπορούμε να παραγάγουμε τους διάφορους τύπους εσωτερικών και υπαίθριων οπτικών καλωδίων, συμπεριλαμβανομένων των σκοινιών μπαλωμάτων, μίνι καλωδίων, καλωδίων κορδελλών, του ADSS, του GYTA, του GYTS, των GYXTW, και περισσότεροι.
4.What είναι η ελάχιστη ποσότητα διαταγής για τα οπτικά καλώδιά σας;
Για τα κανονικά οπτικά καλώδια, η ελάχιστη ποσότητα διαταγής είναι 1 χιλιόμετρο. Για τα ειδικά οπτικά καλώδια, παρακαλώ ελάτε σε επαφή με την ομάδα πωλήσεών μας για περισσότερες πληροφορίες.
5.What είναι η παράδοσή σας χρονικό πλαίσιο;
Χαρακτηριστικά, ο χρόνος παράδοσης για τα κανονικά οπτικά καλώδια είναι μέσα σε 3 εργάσιμες ημέρες.
