Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Αριθμό μοντέλου:
MTP - LC 24 - πυρήνας 3.0mm fanout OM4 με τους συνδετήρες 2.0mm LC
Μας ελάτε σε επαφή με

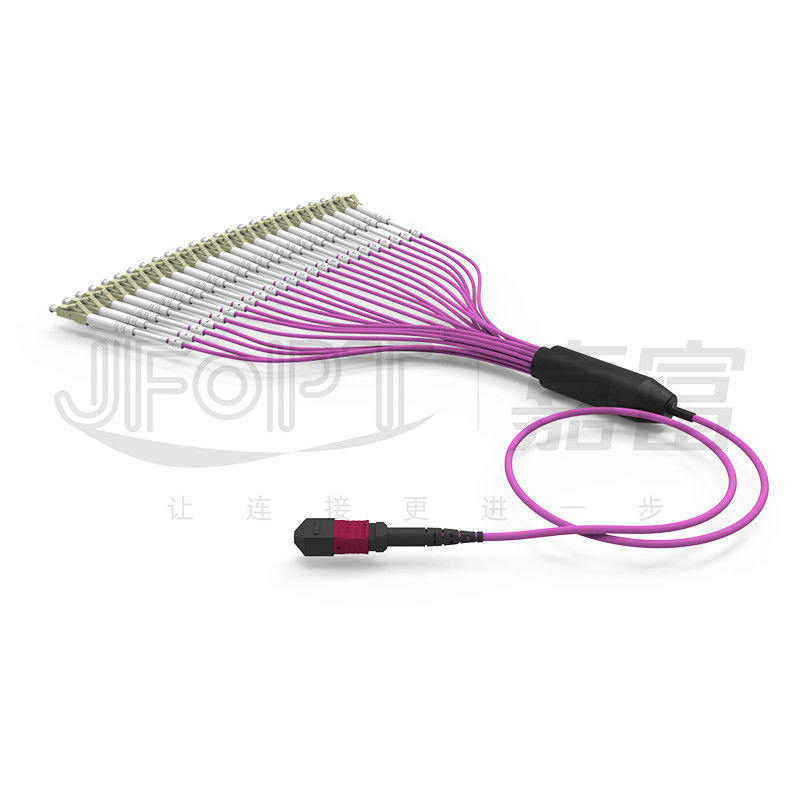

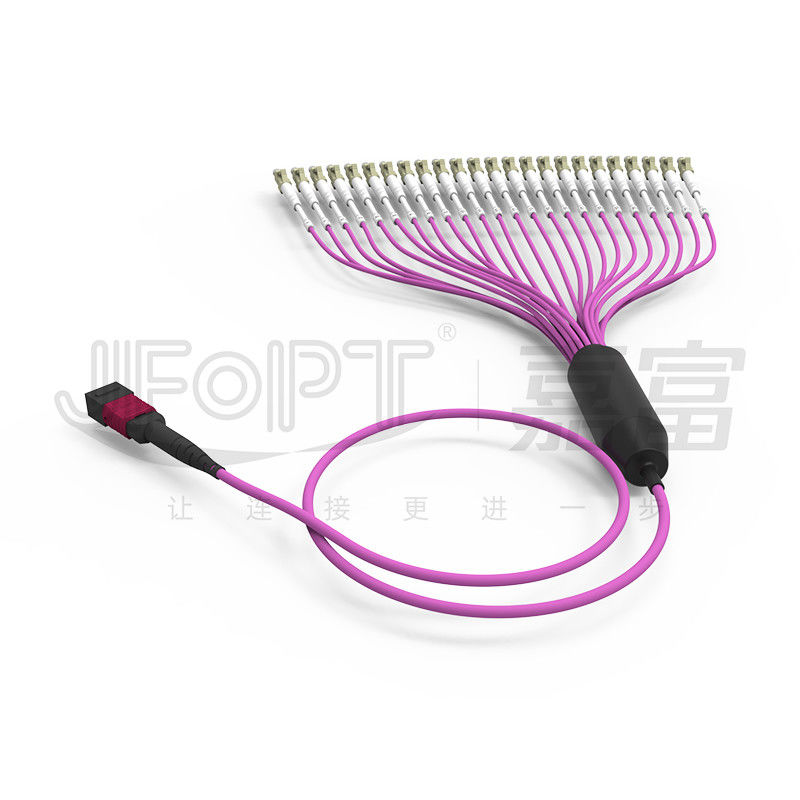

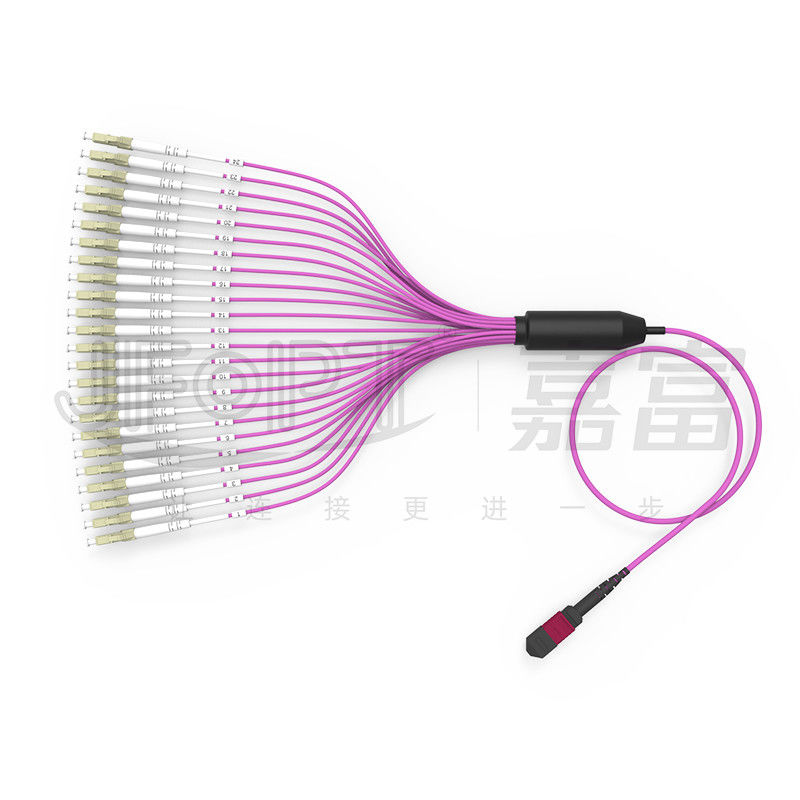

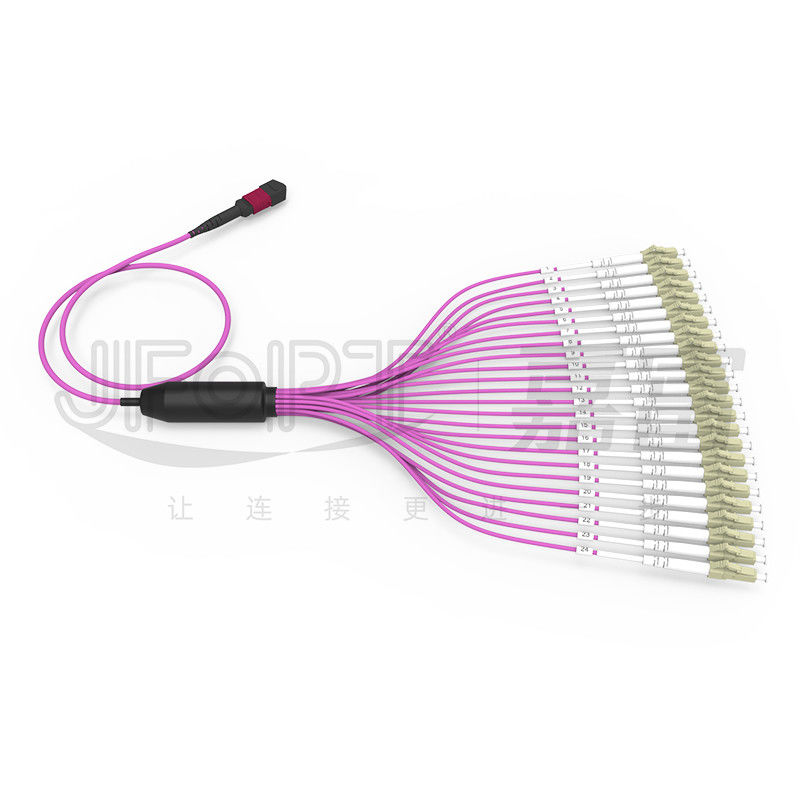

MTP - LC 24 πυρήνες 3.0mm μίνι στρογγυλό καλώδιο OM4 με το σκοινί μπαλωμάτων κλάδων MTP 2.0mm LC
Αυτό το fanout πυρήνων mtp-LC 24 καλώδιο αλτών έχει έναν ενιαίο συνδετήρα MTP σε ένα τέλος και διακλαδίζεται άμεσα έξω σε 24 μεμονωμένους συνδετήρες LC στο άλλο τέλος, με τα 24 αφαιρέστε τον πυρήνα το μίνι καλώδιο. Και οι fanout συνδετήρες εξαρτήσεων και MTP προ-ολοκληρώνονται στο εργοστάσιο JFOPT. Αυτό το καλώδιο αλτών είναι η ιδανική επιλογή για τη διασύνδεση των αλτών σπονδυλικών στηλών 40G/100G με τους διπλούς άλτες 10G, που προσφέρουν μια έτοιμη προς χρήση λύση μόλις εγκατασταθεί. Οι συνδετήρες MTP που χρησιμοποιούνται από JFOPT είναι γνήσια αμερικανικά Conec τμήματα, και οι άκρες LC γίνονται με το ολοκαίνουργιο υλικό PEI. Η ίνα και ferrules παρέχονται από τα διάσημα εμπορικά σήματα βιομηχανίας όπως YOFC/CORNING/CCTC.
* Χαρακτηριστικά γνωρίσματα
|
①Γνήσιοι αμερικανικοί Conec MTP συνδετήρες |
②μίνι καλώδιο 3.0mm με τη δομή μανικιών κλάδων 2.0mm |
||||
|
|
|
||||
|
③Εξατομικεύσιμο μήκος κλάδων για τη σταθερή απόδοση |
④Επιλογές προσαρμογής εξαρτήσεων κλάδων: υλικό/μήκος/εξωτερικός τύπος διαμέτρων/συνδετήρων |
||||
|
|
|
||||
* Εφαρμογές
1.Data τηλεγράφηση κεντρικών δικτύων.
2.40G/100G συστήματα οπτικών επικοινωνιών, οπτικές ενότητες QSFP.
3.Fiber οπτικά συστήματα επικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, δίκτυα τηλεπικοινωνιών.
4.Local δίκτυα περιοχής (LANs), δίκτυα ευρείας περιοχής (WANs), FTTx.
* Παράμετροι συνδετήρων MTP
|
Τύπος συνδετήρων |
Απώλεια εισαγωγής |
Επιστροφής απώλεια |
|||
|
Χαρακτηριστικός |
Μέγιστος |
||||
|
Συνδετήρας MTP |
SM πρότυπα |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM χαμηλή απώλεια |
0.12dB |
0.25dB |
|||
|
ΚΚ πρότυπα |
0.2dB |
0.45dB |
PC≥25dB |
||
|
ΚΚ χαμηλή απώλεια |
0.12dB |
0.25dB |
|||
|
Αρσενικό/θηλυκό |
Αρσενικό: με την καρφίτσα, θηλυκό: χωρίς καρφίτσα |
||||
* Παράμετροι συνδετήρων LC
|
Χαρακτηριστικά συνδετήρων |
Τύπος συνδετήρων |
LC |
|||
|
Τύπος προσώπου τελών |
Ενιαίος νεαρός δικυκλιστής: UPC/APC πολλαπλού τρόπου: UPC |
||||
|
Ferrule τύπος |
A - βαθμός κεραμικό ferrule zirconia |
||||
|
Χρώμα συνδετήρων |
Μπλε/πράσινος/μπεζ/Aqua/βιολέτα/ασβέστης πράσινοι |
||||
|
Απώλεια εισαγωγής |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Επιστροφής απώλεια |
Ενιαίος τρόπος: UPC≥50dB APC≥60dB Πολλαπλού τρόπου: ≥25dB |
||||
|
Επανάληψη |
≤0.2dB |
||||
|
Ανταλλαξιμότητα |
≤0.2dB |
||||
* τρισδιάστατες γεωμετρικές παράμετροι
|
Στοιχεία |
Max |
Λ. |
||
|
Ακτίνα της κυρτότητας (χιλ.) |
Χ |
2000 |
-10000 |
|
|
Υ |
- |
5 |
||
|
Γωνία (°) |
Χ |
0,15 |
-0.15 |
|
|
Υ (APC) |
8.2 |
7.8 |
||
|
Υ (PC) |
0,2 |
-0.2 |
||
|
Ακτίνα της κυρτότητας του οπτικού πυρήνα (χιλ.) |
- |
1 |
||
|
Ύψος ινών (NM) |
3500 |
1000 |
||
|
Διαφορά ύψους της παρακείμενης ίνας (NM) |
500 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
|
Μέγιστος αρνητικός συνεπίπεδος (NM) |
300 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
* Παράμετροι καλωδίων
|
Πρόγραμμα |
Παράμετροι |
|||
|
Τύπος ινών |
Προαιρετικός: G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Αρίθμηση ινών |
Προαιρετικός: 8/12/16/24 |
|||
|
Μέλος δύναμης |
Νήμα Aramid |
|||
|
Εξωτερικό υλικό σακακιών |
Προαιρετικός: LSZH/PVC/TPU |
|||
|
Εξωτερική διάμετρος σακακιών |
3.0mm |
|||
|
Εξωτερικό χρώμα σακακιών |
Συνήθεια |
|||
|
Εκτατή δύναμη (μακροπρόθεσμη) |
80N |
|||
|
Εκτατή δύναμη (βραχυπρόθεσμη) |
150N |
|||
|
Αντίσταση συντριβής (μακροπρόθεσμη) |
100N/cm |
|||
|
Αντίσταση συντριβής (βραχυπρόθεσμη) |
500N/cm |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (δυναμική) |
20D |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (στατική) |
10D |
|||
|
Λειτουργούσα θερμοκρασία |
-20~60℃ |
|||
|
Θερμοκρασία αποθήκευσης |
-20~60℃ |
|||
|
Εκτίμηση πυρκαγιάς |
Προαιρετικός: OFN/OFNR/OFNP |
|||
* Επιλογή χρώματος κατοικίας συνδετήρων
|
Συνδετήρας MTP |
||||
|
SM |
Πράσινος |
Κίτρινος |
||
|
Αριθμός PANTONE 346C χρώματος αναφοράς |
Αριθμός PANTONE 106C χρώματος αναφοράς |
|||
|
|
|
|||
|
ΚΚ |
Μπεζ |
Μαύρος |
||
|
Αριθμός PANTONE 7534U χρώματος αναφοράς |
Αριθμός PANTONE μαύρο 6C χρώματος αναφοράς |
|||
|
|
|
|||
|
Aqua |
Βιολέτα της Heather |
|||
|
Αριθμός PANTONE 310C χρώματος αναφοράς |
Αριθμός PANTONE 1905C χρώματος αναφοράς |
|||
|
|
|
|||
|
Βιολέτα |
Magenta |
|||
|
Αριθμός PANTONE 2587C χρώματος αναφοράς |
Αριθμός PANTONE 208C χρώματος αναφοράς |
|||
|
|
|
|||
|
Ασβέστης πράσινος |
|
|||
|
Αριθμός PANTONE 375C χρώματος αναφοράς |
||||
|
|
||||
* Επιλογές εξαρτήσεων κλάδων
|
|
|
|
Κύρια γδύνοντας δομή καλωδίων |
|
|
|
|
|
Fanout με το ίσο μήκος |
Fanout με το άνισο μήκος |
|
|
|
|
Κάθε κλάδος 0.9mm |
|
|
|
|
|
Κάθε κλάδος 2.0/3.0mm |
|
* Επιλογή πολικότητας
|
|
|
MPO |
|
|
|
LC |
* Συσκευασία προϊόντων
|
|
|
|
Πυκνωμένη αντιστατική τσάντα |
Πυκνωμένο χαρτοκιβώτιο |
* Δύναμη εργοστασίων
|
Ειδίκευση: JFOPT έχει εστιάσει στην παραγωγή των αλτών MTP για πάνω από 10 έτη, με την επαγγελματική εμπειρία και ένα πλήρες σύνολο top-notch εξοπλισμού (SUMIX/JRG/OPTOTEST), μπορεί να παραγάγει τους υψηλής ποιότητας και υψηλής απόδοσης άλτες MTP. |
|
||||
|
Ικανότητα κατασκευής: JFOPT έχει 5 γραμμές παραγωγής και τον εξοπλισμό MTP, επιτρέποντας τη γρήγορη και αποδοτική παραγωγή ενός μεγάλου αριθμού αλτών MTP να ικανοποιήσει τις απαιτήσεις πελατών. |
|
||||
|
QC: JFOPT εφαρμόζει τα ακριβή μέτρα ποιοτικού ελέγχου, συμπεριλαμβανομένης της επαγγελματικής ποιότητας που εξετάζει και που ελέγχει σε κάθε στάδιο από την προμήθεια πρώτης ύλης στις διαδικασίες παραγωγής. Διευθύνουμε την τρισδιάστατη δοκιμή παρέμβασης 100%, τη δοκιμή απώλειας εισαγωγής, και την επιθεώρηση τέλος-προσώπου για να εξασφαλίσουμε ποιότητα των προϊόντων. |
|
||||
|
Τυποποιημένη ανάπτυξη: JFOPT μπορεί να αναπτυχθεί και να εμμείνει αυστηρά στα πρότυπα παραγωγής αλτών MTP σύμφωνα με τις απαιτήσεις πελατών, που εξασφαλίζουν τη συνέπεια προϊόντων και τη σταθερότητα απόδοσης. |
|
||||
|
Τεχνολογική καινοτομία: JFOPT δίνει έμφαση στη τεχνολογική καινοτομία και έχει επαγγελματικό να αναπτυχθεί ομάδων Ε&Α συνεχώς πιό προηγμένο και να υψηλός-εκτελέσει τους άλτες MTP. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: JFOPT παρέχει τις περιεκτικές pre-sales και μεταπωλήσεων υπηρεσίες, συμπεριλαμβανομένων των τεχνικών διαβουλεύσεων, των συστάσεων προϊόντων, και των επισκευών μετα-πωλήσεων, για να ικανοποιήσει τις ανάγκες πελατών και να εξασφαλίσει ικανοποίηση πελατών. |
|
||||
* Συχνό Q&A
1.What θα έπρεπε να εξεταστεί κατά την προσαρμογή των αλτών MTP;
Το μήκος του άλτη MTP/το υλικό καλωδίων/ο τύπος ινών και η ίνα μετρούν/προδιαγραφές απώλειας αρσενικών ή θηλυκών/εισαγωγής/προτιμήσεις χρώματος/απαιτήσεις και προσαρμογή μαρκαρίσματος.
2.How εξασφαλίζουμε τη σταθερότητα των αλτών MTP μας;
Οι άλτες MTP JFOPT υποβάλλονται στην τρισδιάστατη δοκιμή παρέμβασης 100% και τη δοκιμή 100% IL&RL για να εξασφαλίσουν σταθερότητα παραμέτρου.
3.Our χρονική ανοχή παράδοσης;
Έχουμε μια μηνιαία ικανότητα παραγωγής των συνδετήρων 30.000+ MTP, που εξασφαλίζει γρήγορη παράδοση των διαταγών σας.
4.What άλλα παράγωγα προϊόντα MTP προσφέρουμε;
Κατασκευάζουμε επίσης MTP loopbacks/τους εξασθενητές MTP/τους άνδρα-γυναίκας προσαρμοστές MTP και τους άλτες ΑΜ/μεταξύ άλλων MTP-σχετικών προϊόντων.
