Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Αριθμό μοντέλου:
MPO - MPO 8/12/16/24/36/48F OD 2.0MM5.0MM PVC OFNP
Μας ελάτε σε επαφή με

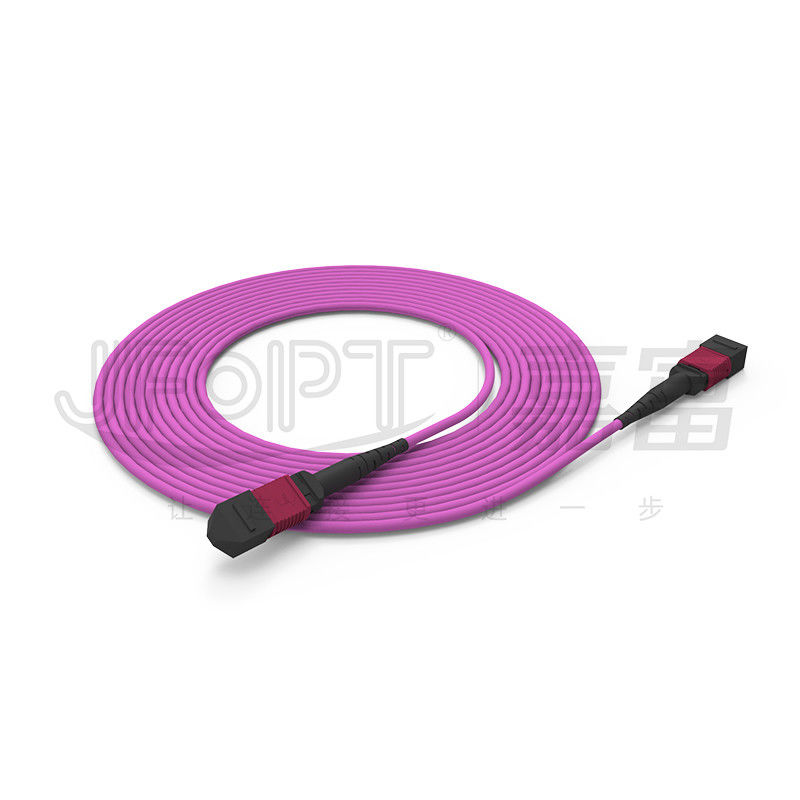

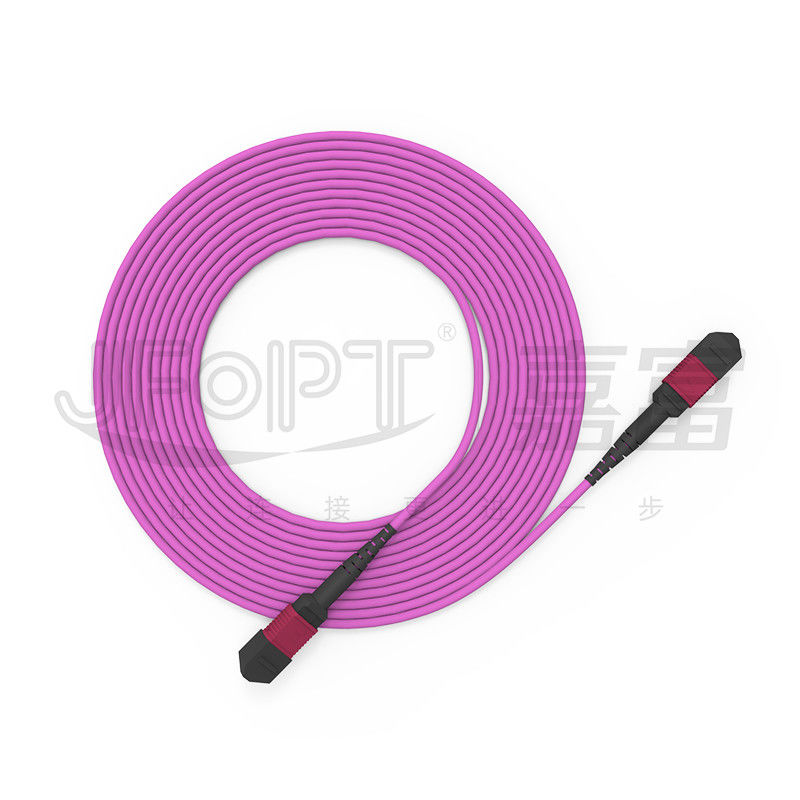

Φλόγα OFNP - εξωτερική διάμετρος 2.0mm5.0mm PVC 8-Core/12-Core/16-Core/24-Core/36-Core/48-πυρήνων καλωδίων κορμών καθυστερούντω MPO
JFOPT έχει την εκτενή εμπειρία στην κατασκευή των συνδετήρων MPO με τις διάφορες αριθμήσεις πυρήνων. Η διαδικασία ενιαίος-κεφαλιών MPO μπορεί να προσαρμόσει μέχρι 48 πυρήνες, και μπορούμε επίσης να χρησιμοποιήσουμε τις δομές καλωδίων πολυ-σωλήνων. Για να καλύψουμε τις απαιτήσεις πυροπροστασίας των κέντρων δεδομένων, προσφέρουμε τα καλώδια PVC με την εκτίμηση OFNP (Nonconductive ολομέλεια οπτικής ίνας). Ανάλογα με τις απαιτήσεις μετάδοσης σημάτων, μπορείτε να επιλέξετε τους διαφορετικούς τύπους πυρήνων single-mode και πολλαπλού τρόπου ινών. JFOPT χρησιμοποιεί αποκλειστικά τα αξιόπιστα εμπορικά σήματα όπως η οπτική ίνα Corning και Yangtze (YOFC) για τις οπτικές ίνες και τη Dupont για το νήμα aramid, που εξασφαλίζει αξιόπιστη και σταθερή ποιότητα των προϊόντων. Όλα τα προϊόντα MPO και MTP που παράγονται από JFOPT υποβάλλονται στην περιεκτική δοκιμή, συμπεριλαμβανομένης της τρισδιάστατης δοκιμής, της επιθεώρησης τέλος-προσώπου, της δοκιμής απώλειας εισαγωγής, της δοκιμής πολικότητας, και της οπτικής επιθεώρησης, για να εξασφαλίσουν συνεπή ποιότητα των προϊόντων.
* Χαρακτηριστικά γνωρίσματα
|
①Φλόγα OFNP - εκτίμηση καθυστερούντω |
②Χρησιμοποιεί τους υψηλής ποιότητας πυρήνες ινών από Corning και YOFC για να εξασφαλίσει σταθερή μετάδοση |
||||
|
|
|
||||
|
③100% διάβαση του ποσοστού στη δοκιμή |
④Επιλογές για την απώλεια συνδετήρων και τη χαμηλή απώλεια διαθέσιμες |
||||
|
|
|
||||
* Εφαρμογές
1.Data καλωδίωση κεντρικών δωματίων.
2.40G/100G συστήματα οπτικών επικοινωνιών, οπτικές ενότητες QSFP.
3.Fiber οπτικά συστήματα επικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, δίκτυα τηλεπικοινωνιών.
4.Local δίκτυα περιοχής (LANs), δίκτυα ευρείας περιοχής (WANs), FTTx.
* Παράμετροι συνδετήρων MPO
|
Τύπος συνδετήρων |
Απώλεια εισαγωγής |
Επιστροφής απώλεια |
|||
|
Χαρακτηριστικός |
Μέγιστος |
||||
|
Συνδετήρας MPO |
SM πρότυπα |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
ΚΚ πρότυπα |
0.2dB |
0.6dB |
PC≥25dB |
||
|
ΚΚ χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
Αρσενικό/θηλυκό |
Αρσενικό: με την καρφίτσα, θηλυκό: χωρίς καρφίτσα |
||||
* τρισδιάστατες γεωμετρικές παράμετροι
|
Στοιχεία |
Max |
Λ. |
||
|
Ακτίνα της κυρτότητας (χιλ.) |
Χ |
2000 |
-10000 |
|
|
Υ |
- |
5 |
||
|
Γωνία (°) |
Χ |
0,15 |
-0.15 |
|
|
Υ (APC) |
8.2 |
7.8 |
||
|
Υ (PC) |
0,2 |
-0.2 |
||
|
Ακτίνα της κυρτότητας του οπτικού πυρήνα (χιλ.) |
- |
1 |
||
|
Ύψος ινών (NM) |
3500 |
1000 |
||
|
Διαφορά ύψους της παρακείμενης ίνας (NM) |
500 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
|
Μέγιστος αρνητικός συνεπίπεδος (NM) |
300 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
* Παράμετροι οπτικών καλωδίων
|
Στοιχείο |
Παράμετρος |
|||
|
Τύπος ινών |
Προαιρετικό G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Αρίθμηση ινών |
Προαιρετικό 8/12/16/24 |
|||
|
Στοιχείο ενίσχυσης |
Νήμα Aramid |
|||
|
Εξωτερικό υλικό θηκών |
Προαιρετικό LSZH/PVC/TPU |
|||
|
Εξωτερική διάμετρος θηκών |
3.0mm |
|||
|
Εξωτερικό χρώμα θηκών |
Κίτρινη/πορτοκαλιά/πράσινη/πορφύρα δαμάσκηνων/προσαρμοσμένος |
|||
|
Μέγιστη εκτατή δύναμη (μακροπρόθεσμη) |
80N |
|||
|
Μέγιστη εκτατή δύναμη (βραχυπρόθεσμη) |
150N |
|||
|
Μέγιστη αντίσταση συντριβής (μακροπρόθεσμη) |
100N/cm |
|||
|
Μέγιστη αντίσταση συντριβής (βραχυπρόθεσμη) |
500N/cm |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (δυναμική) |
20D |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (στατική) |
10D |
|||
|
Λειτουργούσα θερμοκρασία |
-20~60℃ |
|||
|
Θερμοκρασία αποθήκευσης |
-20~60℃ |
|||
|
Retardance φλογών |
Προαιρετικό OFN/OFNR/OFNP |
|||

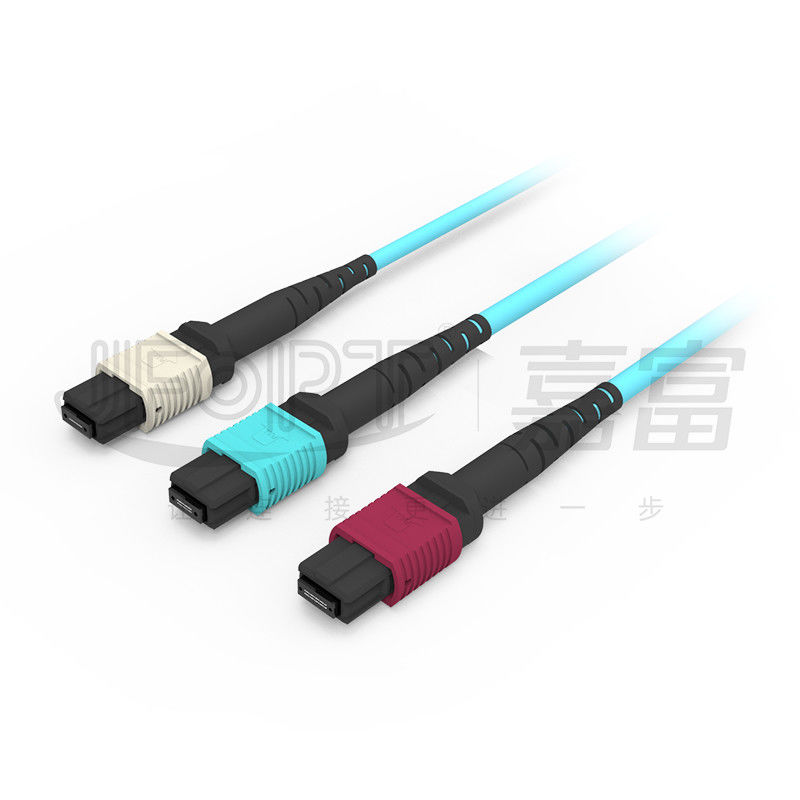

* Επιλογές χρώματος συνδετήρων
|
Συνδετήρας MPO |
||||
|
SM |
Πράσινος |
Κίτρινος |
||
|
Αριθμός PANTONE 2270C χρώματος αναφοράς |
Αριθμός PANTONE 100C χρώματος αναφοράς |
|||
|
|
|
|||
|
ΚΚ |
Μπεζ |
Aqua |
||
|
Αριθμός PANTONE 7534C χρώματος αναφοράς |
Αριθμός PANTONE 2226C χρώματος αναφοράς |
|||
|
|
|
|||
|
Βιολέτα |
- |
|||
|
Αριθμός PANTONE 7641C χρώματος αναφοράς |
||||
|
|
||||
* Επιλογές μποτών
|
Μπότα MPO |
||||
|
Τύπος |
Προδιαγραφή |
Εφαρμόσιμο καλώδιο |
Εικόνα |
Σχέδια |
|
Στρογγυλή μπότα |
3.0 μήκος 33mm μποτών |
3.0/3.2 |
|
|
|
3.0 μήκος 17mm μποτών |
3.0/3.2 |
|
|
|
|
4.0 μήκος 33mm μποτών |
3.8/4.0 |
|
|
|
|
Τετραγωνική μπότα |
2.0 μήκος 25mm μποτών |
3.0/3.2 |
|
|
|
3.0 μήκος 25mm μποτών |
3.0/3.2 |
|
|
|
|
4.0 μήκος 17mm μποτών |
3.8/4.0 |
|
|
|
|
Μπότα καλωδίων κορδελλών |
2.5*5.0 μήκος 22mm μποτών |
2.5*5.0 |
|
|
|
Γυμνή μπότα ινών κορδελλών |
Γυμνό μήκος 19mm μποτών ινών κορδελλών |
Γυμνή ίνα κορδελλών |
|
|
|
Ετικέττα τραβήγματος |
Καθολικό για όλες τις μπότες |
Καθολικός |
|
|
* Επιλογή πολικότητας
|
12F σκοινί μπαλωμάτων |
||||
|
|
||||
|
24F σκοινί μπαλωμάτων |
||||
|
|
* Συσκευασία προϊόντων
|
|
|
|
Πυκνωμένη αντιστατική τσάντα |
Πυκνωμένο χαρτοκιβώτιο |
* Δύναμη εργοστασίων
|
Επαγγελματίας: JFOPT έχει εστιάσει στην παραγωγή των αλτών MPO για περισσότερο από 10 έτη. Με την επαγγελματική τεχνολογία και ένα πλήρες σύνολο πρώτης τάξεως εξοπλισμού εμπορικών σημάτων (SUMIX/JRG/OPTOTEST), μπορεί να παραγάγει τους υψηλής ποιότητας, υψηλής απόδοσης άλτες MPO. |
|
||||
|
Ικανότητα κατασκευής: JFOPT έχει 5 γραμμές παραγωγής MPO, που επιτρέπουν στη γρήγορη και αποδοτική παραγωγή μιας μεγάλης ποσότητας των καλωδίων κορμών MPO για να ικανοποιήσει τις απαιτήσεις πελατών. |
|
||||
|
Ποιοτικός έλεγχος: JFOPT εφαρμόζει τα ακριβή μέτρα ποιοτικού ελέγχου σε κάθε στάδιο, από την πρώτη ύλη στις διαδικασίες παραγωγής, με την επαγγελματικούς ποιοτική επιθεώρηση και τον έλεγχο. Διευθύνουμε το τρισδιάστατο παρεμβαλλόμετρο 100% που εξετάζει/δοκιμή επιστροφής απώλειας/επιθεώρηση τέλος-προσώπου για να εξασφαλίσουμε ποιότητα των προϊόντων. |
|
||||
|
Θέτοντας πρότυπα: JFOPT μπορεί να διατυπώσει και να εφαρμόσει αυστηρά τα πρότυπα παραγωγής αλτών MPO σύμφωνα με το χρήστη πρέπει να εξασφαλίσει τη συνέπεια προϊόντων και τη σταθερότητα απόδοσης. |
|
||||
|
Τεχνολογική καινοτομία: JFOPT εστιάζει στη τεχνολογική καινοτομία και έχει μια επαγγελματική ομάδα Ε&Α για να αναπτύξει συνεχώς τους άλτες MPO με τις πιό προηγμένες λειτουργίες και υψηλότερη την απόδοση. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: JFOPT παρέχει τις περιεκτικές pre-sales και μεταπωλήσεων υπηρεσίες, συμπεριλαμβανομένων των τεχνικών διαβουλεύσεων, της σύστασης προϊόντων, της συντήρησης μεταπωλήσεων, κ.λπ., για να ικανοποιήσει τις ανάγκες πελατών και να εξασφαλίσει ικανοποίηση πελατών. |
|
||||
* Συχνό Q&A
1.What το τα ζητήματα πρέπει να δοθούν την προσοχή κατά προσαρμογή των αλτών MPO;
Μήκος αλτών MPO/υλικό καλωδίων/τύπος ινών και αριθμός προτύπων απώλειας πυρήνων/αρσενικών/θηλυκών/ενθέτων συνδετήρων/χρώματος/ετικέτας και άλλων προσαρμοσμένων απαιτήσεων.
2.How ο άλτης MPO μας εξασφαλίζει σταθερές παραμέτρους;
Ο άλτης 100% MPO JFOPT πέρασε την τρισδιάστατη δοκιμή παρέμβασης και 100% πέρασε τη δοκιμή επιστροφής απώλειας εισαγωγής για να εξασφαλίσει σταθερές παραμέτρους.
3.Our χρονική ανοχή;
Μπορούμε να παραγάγουμε τους συνδετήρες 30000+ MPO το μήνα, οι οποίοι μπορούν πλήρως να εγγυηθούν τη γρήγορη αποστολή σας.
4.What άλλα παράγωγα προϊόντα MPO κάνουμε;
Μπορούμε επίσης να παραγάγουμε τα σχετικά προϊόντα MPO όπως το αρσενικός--θηλυκό καλώδιο αλτών μετάβασης connector/MT διακοπτών /MPO attenuator/MPO MPO.
