Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Αριθμό μοντέλου:
Τεθωρακισμένο OM3/4/5 Aque MPO 12C/βιολέτα/ασβέστης πράσινοι
Μας ελάτε σε επαφή με

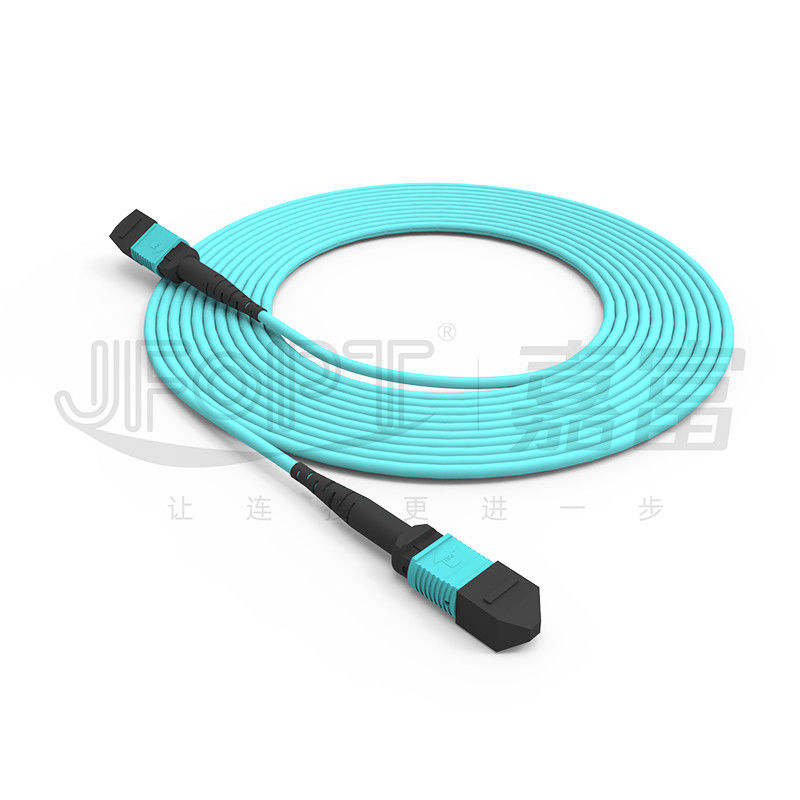

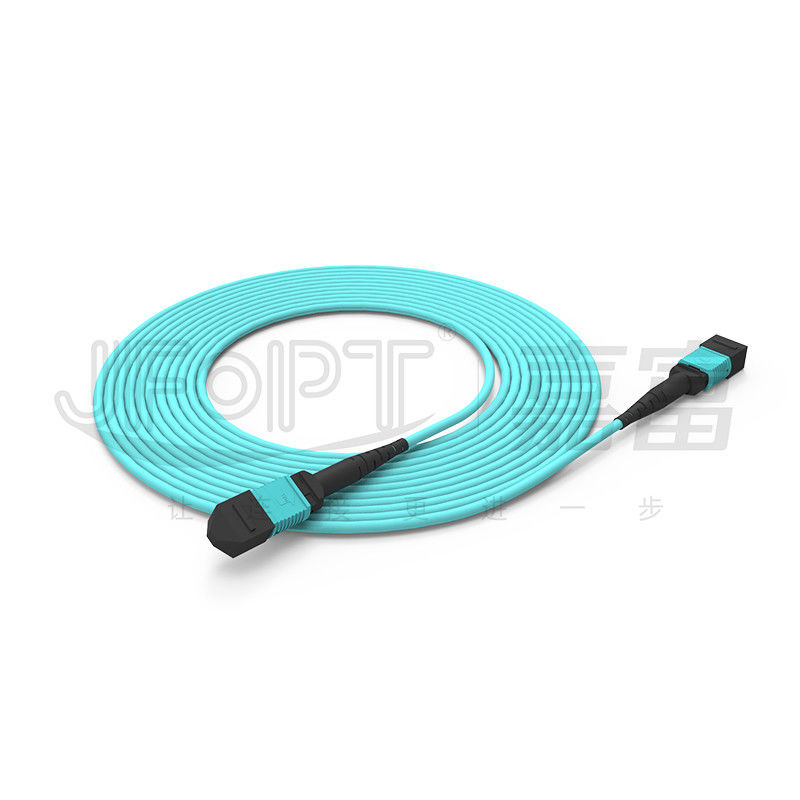

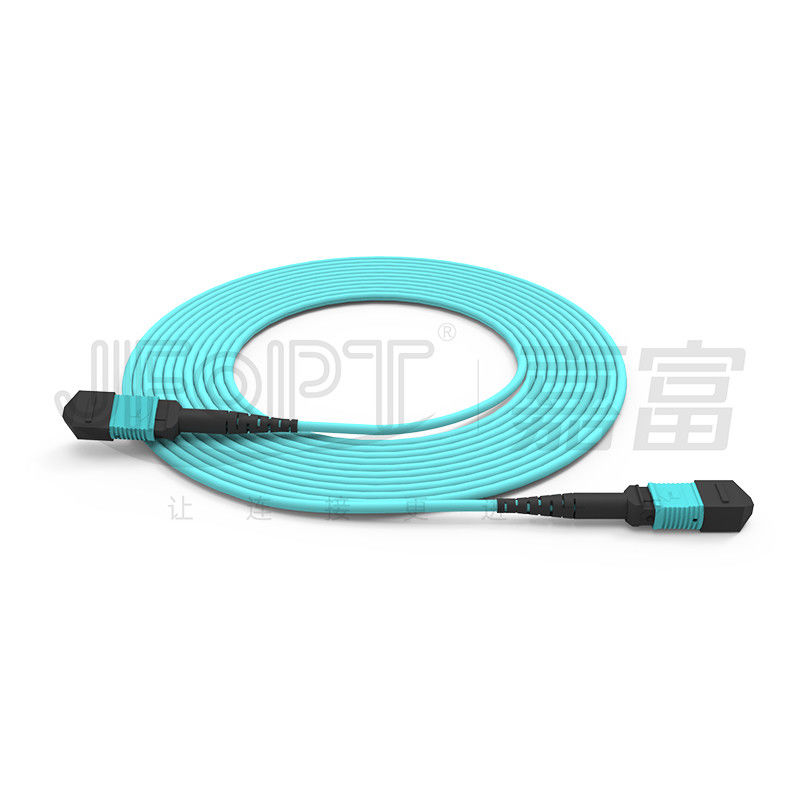

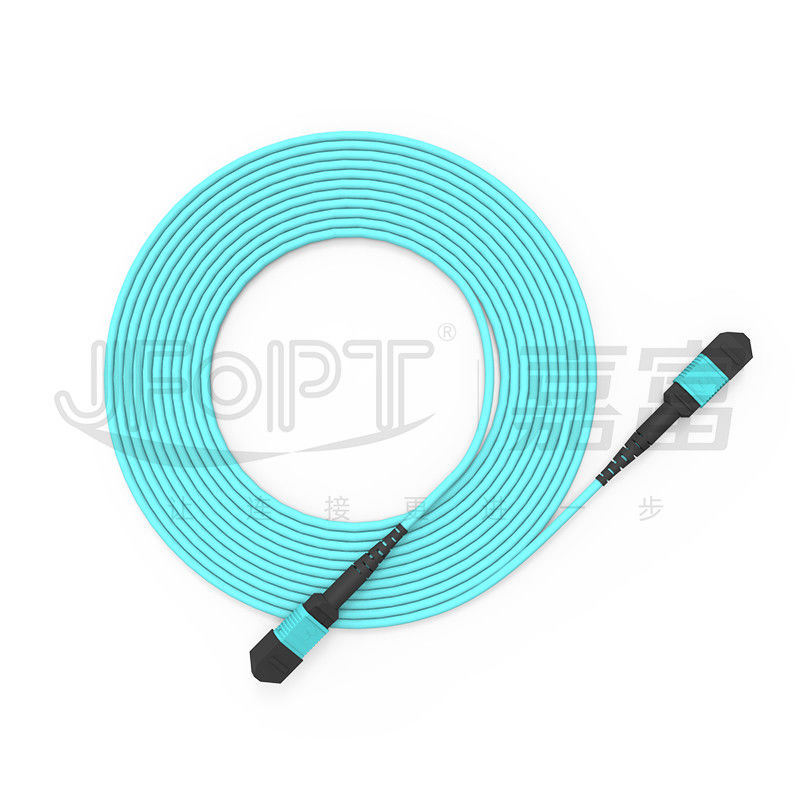

Θωρακισμένο καλώδιο 12 κορμών MPO θωρακισμένος μίνι ινών - καλώδιο OM3/OM4/OM5 Aqua/βιολέτα/ασβέστης πράσινοι

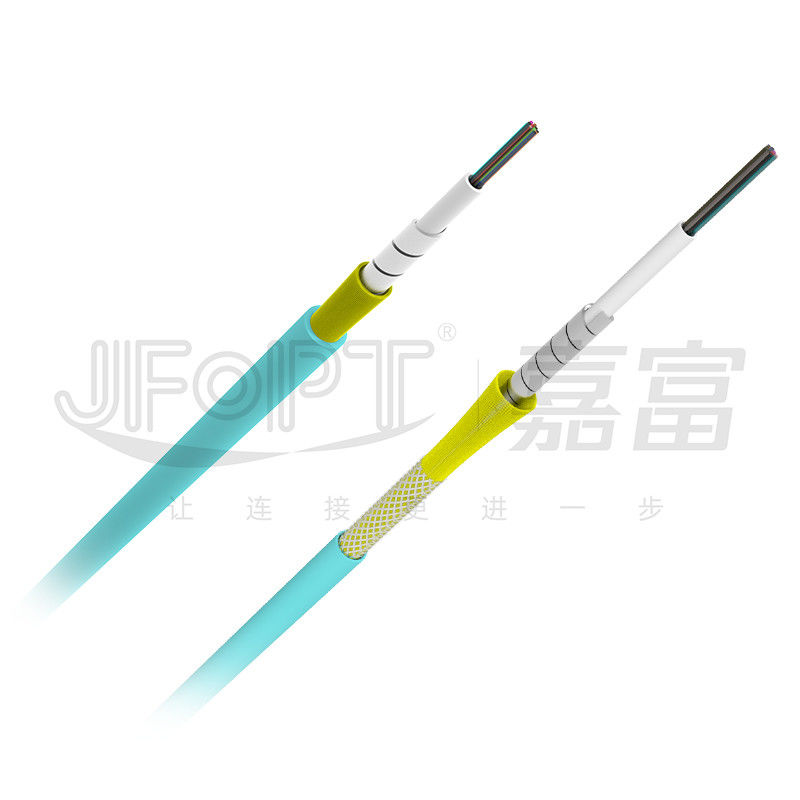

Το θωρακισμένο καλώδιο κορμών MPO χρησιμοποιεί το θωρακισμένο μίνι-καλώδιο, το οποίο μπορεί να διαμορφωθεί με ένα ενιαίο στρώμα του σπειροειδούς τεθωρακισμένου ή έναν συνδυασμό σπειροειδούς πλεξούδας τεθωρακισμένων και μετάλλων. Εκτός από τα χαρακτηριστικά γνωρίσματα ενός κανονικού μίνι καλωδίου κορμών, το θωρακισμένο καλώδιο κορμών MPO ενισχύει τη μηχανική απόδοση του καλωδίου, συμπεριλαμβανομένης της εκτατής και συμπιεστικής δύναμης, διατηρώντας την ευελιξία του. Οι πολλαπλού τρόπου ίνες που χρησιμοποιούνται στο καλώδιο κορμών MPO έχουν την άριστη αντίσταση κάμψεων, που εξασφαλίζει σταθερή μετάδοση στοιχείων ακόμη και στα περιορισμένα διαστήματα. JFOPT προσφέρει τις προσαρμοσμένες υπηρεσίες με τα διάφορους μήκη καλωδίων και τους τύπους για να ικανοποιήσει τις συγκεκριμένες ανάγκες σας.
* Χαρακτηριστικά γνωρίσματα
|
①Εισάγει το στρώμα τεθωρακισμένων για την ενισχυμένες συμπίεση καλωδίων και την εκτατή δύναμη |
②Κάμψη-αναίσθητες ίνες για τη βελτιωμένη σταθερότητα μετάδοσης |
||||
|
|
|
||||
|
③Παρέχει τους ανταλλάξιμους συνδετήρες πολικότητας MPO |
④Πολλαπλάσια χρώματα διαθέσιμα για τις κατοικίες συνδετήρων |
||||
|
|
|
||||
|
⑤Γρήγορη και εύκολη εγκατάσταση, που μειώνει το χρόνο λειτουργίας |
⑥100% λήξη εργοστασίων και δοκιμή για να εξασφαλίσει απόδοση μετάδοσης |
||||
|
|
|
||||
* Εφαρμογές
1.Data καλωδίωση κεντρικών δωματίων.
2.40G/100G συστήματα οπτικών επικοινωνιών, οπτικές ενότητες QSFP.
3.Fiber οπτικά συστήματα επικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, δίκτυα τηλεπικοινωνιών.
4.Local δίκτυα περιοχής (LANs), δίκτυα ευρείας περιοχής (WANs), FTTx.
* Παράμετροι συνδετήρων MPO
|
Τύπος συνδετήρων |
Απώλεια εισαγωγής |
Επιστροφής απώλεια |
|||
|
Χαρακτηριστικός |
Μέγιστος |
||||
|
Συνδετήρας MPO |
SM πρότυπα |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
ΚΚ πρότυπα |
0.2dB |
0.6dB |
PC≥25dB |
||
|
ΚΚ χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
Αρσενικό/θηλυκό |
Αρσενικό: με την καρφίτσα, θηλυκό: χωρίς καρφίτσα |
||||
* τρισδιάστατες γεωμετρικές παράμετροι
|
Στοιχεία |
Max |
Λ. |
||
|
Ακτίνα της κυρτότητας (χιλ.) |
Χ |
2000 |
-10000 |
|
|
Υ |
- |
5 |
||
|
Γωνία (°) |
Χ |
0,15 |
-0.15 |
|
|
Υ (APC) |
8.2 |
7.8 |
||
|
Υ (PC) |
0,2 |
-0.2 |
||
|
Ακτίνα της κυρτότητας του οπτικού πυρήνα (χιλ.) |
- |
1 |
||
|
Ύψος ινών (NM) |
3500 |
1000 |
||
|
Διαφορά ύψους της παρακείμενης ίνας (NM) |
500 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
|
Μέγιστος αρνητικός συνεπίπεδος (NM) |
300 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||

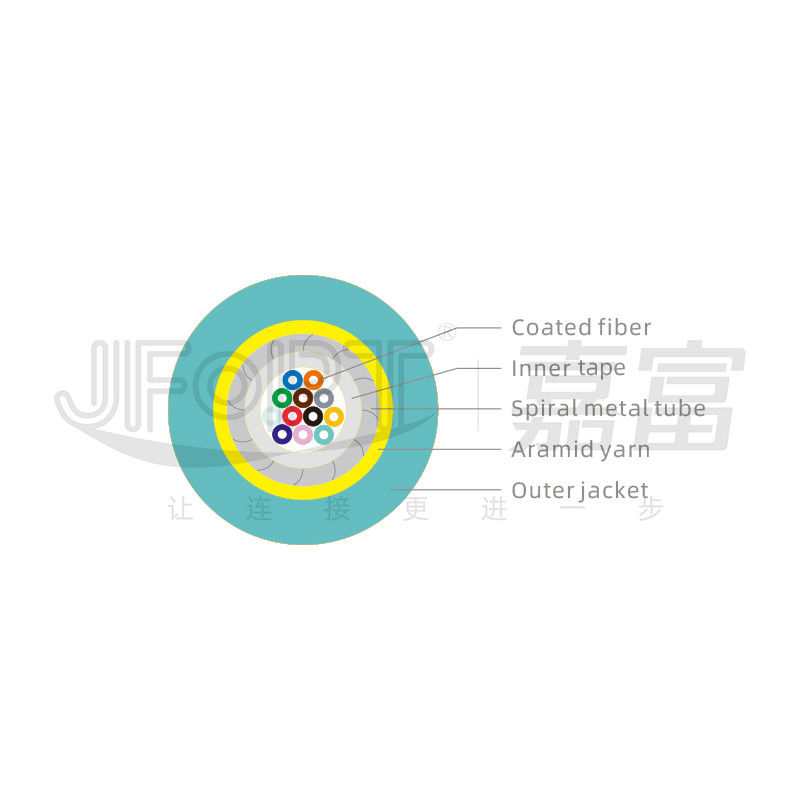

* Ενιαίες θωρακισμένες ενιαίες παράμετροι καλωδίων θηκών
|
Στοιχείο |
Παράμετρος |
|||
|
Τύπος ινών |
Προαιρετικό G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Αρίθμηση ινών |
2~12 |
24 |
||
|
Υλικό Armoring |
Ανοξείδωτο |
|||
|
Εξωτερική διάμετρος Armoring |
2.1~2.2mm |
3.6~3.7mm |
||
|
Πάχος Armoring |
0.25~0.28mm |
0.25~0.28mm |
||
|
Εξωτερική διάμετρος θηκών |
3.0±0.1mm |
4.5±0.1mm |
||
|
Εξωτερικό υλικό θηκών |
Προαιρετικό LSZH/TPU |
|||
|
Εξωτερικό χρώμα θηκών |
Κίτρινος/πορτοκαλής/ασβέστης πράσινος/βιολέτα/συνήθεια της Heather |
|||
|
Εκτατή δύναμη (μακροπρόθεσμη) |
500N |
200N |
||
|
Εκτατή δύναμη (βραχυπρόθεσμη) |
800N |
600N |
||
|
Αντίσταση συντριβής (μακροπρόθεσμη) |
800N/cm |
200N/cm |
||
|
Αντίσταση συντριβής (βραχυπρόθεσμη) |
1200N/cm |
600N/cm |
||
|
Ελάχιστη κάμπτοντας ακτίνα (δυναμική) |
20D |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (στατική) |
10D |
|||
|
Λειτουργούσα θερμοκρασία |
-20~60℃ |
|||
|
Θερμοκρασία αποθήκευσης |
-20~60℃ |
|||
|
Εκτίμηση πυρκαγιάς |
Προαιρετικό OFN/OFNR/OFNP |
|||
* Διπλές θωρακισμένες διπλές παράμετροι καλωδίων θηκών
|
Στοιχείο |
Παράμετρος |
|||
|
Τύπος ινών |
Προαιρετικό G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Αρίθμηση ινών |
2~12 |
24 |
||
|
Εξωτερική διάμετρος εσωτερικών θηκών |
1.4±0.1mm |
3.0±0.2mm |
||
|
Υλικό εσωτερικών θηκών |
LSZH |
|||
|
Υλικό Armoring |
Ανοξείδωτο |
|||
|
Εξωτερική διάμετρος Armoring |
2.0±0.1mm |
4.0±0.2mm |
||
|
Πάχος Armoring |
0.25~0.28mm |
0.4~0.43mm |
||
|
Στρώμα πλεξίματος |
Ανοξείδωτο |
|||
|
Εξωτερική διάμετρος θηκών |
3.0±0.1mm |
6.0±0.3mm |
||
|
Εξωτερικό υλικό θηκών |
Προαιρετικό LSZH/TPU |
|||
|
Εξωτερικό χρώμα θηκών |
Κίτρινος/πορτοκαλής/ασβέστης πράσινος/βιολέτα/συνήθεια της Heather |
|||
|
Εκτατή δύναμη (μακροπρόθεσμη) |
150N |
600N |
||
|
Εκτατή δύναμη (βραχυπρόθεσμη) |
300N |
1000N |
||
|
Συμπιεστική δύναμη |
3000N/10cm |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (δυναμική) |
60D |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (στατική) |
30D |
|||
|
Λειτουργούσα θερμοκρασία |
-40~80℃ |
|||
|
Θερμοκρασία αποθήκευσης |
-40~80℃ |
|||
|
Εκτίμηση πυρκαγιάς |
Προαιρετικό OFN/OFNR/OFNP |
|||
* Επιλογές χρώματος συνδετήρων
|
Συνδετήρας MPO |
||||
|
SM |
Πράσινος |
Κίτρινος |
||
|
Αριθμός PANTONE 2270C χρώματος αναφοράς |
Αριθμός PANTONE 100C χρώματος αναφοράς |
|||
|
|
|
|||
|
ΚΚ |
Μπεζ |
Aqua |
||
|
Αριθμός PANTONE 7534C χρώματος αναφοράς |
Αριθμός PANTONE 2226C χρώματος αναφοράς |
|||
|
|
|
|||
|
Βιολέτα |
- |
|||
|
Αριθμός PANTONE 7641C χρώματος αναφοράς |
||||
|
|
||||
* Επιλογές μποτών
|
Μπότα MPO |
||||
|
Τύπος |
Προδιαγραφή |
Εφαρμόσιμο καλώδιο |
Εικόνα |
Σχέδια |
|
Στρογγυλή μπότα |
3.0 μήκος 33mm μποτών |
3.0/3.2 |
|
|
|
3.0 μήκος 17mm μποτών |
3.0/3.2 |
|
|
|
|
4.0 μήκος 33mm μποτών |
3.8/4.0 |
|
|
|
|
Τετραγωνική μπότα |
2.0 μήκος 25mm μποτών |
3.0/3.2 |
|
|
|
3.0 μήκος 25mm μποτών |
3.0/3.2 |
|
|
|
|
4.0 μήκος 17mm μποτών |
3.8/4.0 |
|
|
|
|
Μπότα καλωδίων κορδελλών |
2.5*5.0 μήκος 22mm μποτών |
2.5*5.0 |
|
|
|
Γυμνή μπότα ινών κορδελλών |
Γυμνό μήκος 19mm μποτών ινών κορδελλών |
Γυμνή ίνα κορδελλών |
|
|
|
Ετικέττα τραβήγματος |
Καθολικό για όλες τις μπότες |
Καθολικός |
|
|
* Επιλογή πολικότητας
|
12F σκοινί μπαλωμάτων |
||||
|
|
* Συσκευασία προϊόντων
|
|
|
|
Πυκνωμένη αντιστατική τσάντα |
Πυκνωμένο χαρτοκιβώτιο |
* Δύναμη εργοστασίων
|
Επαγγελματίας: JFOPT έχει εστιάσει στην παραγωγή των αλτών MPO για περισσότερο από 10 έτη. Με την επαγγελματική τεχνολογία και ένα πλήρες σύνολο πρώτης τάξεως εξοπλισμού εμπορικών σημάτων (SUMIX/JRG/OPTOTEST), μπορεί να παραγάγει τους υψηλής ποιότητας, υψηλής απόδοσης άλτες MPO. |
|
||||
|
Ικανότητα κατασκευής: JFOPT έχει 5 γραμμές παραγωγής MPO, που επιτρέπουν στη γρήγορη και αποδοτική παραγωγή μιας μεγάλης ποσότητας των καλωδίων κορμών MPO για να ικανοποιήσει τις απαιτήσεις πελατών. |
|
||||
|
Ποιοτικός έλεγχος: JFOPT εφαρμόζει τα ακριβή μέτρα ποιοτικού ελέγχου σε κάθε στάδιο, από την πρώτη ύλη στις διαδικασίες παραγωγής, με την επαγγελματικούς ποιοτική επιθεώρηση και τον έλεγχο. Διευθύνουμε το τρισδιάστατο παρεμβαλλόμετρο 100% που εξετάζει/δοκιμή επιστροφής απώλειας/επιθεώρηση τέλος-προσώπου για να εξασφαλίσουμε ποιότητα των προϊόντων. |
|
||||
|
Θέτοντας πρότυπα: JFOPT μπορεί να διατυπώσει και να εφαρμόσει αυστηρά τα πρότυπα παραγωγής αλτών MPO σύμφωνα με το χρήστη πρέπει να εξασφαλίσει τη συνέπεια προϊόντων και τη σταθερότητα απόδοσης. |
|
||||
|
Τεχνολογική καινοτομία: JFOPT εστιάζει στη τεχνολογική καινοτομία και έχει μια επαγγελματική ομάδα Ε&Α για να αναπτύξει συνεχώς τους άλτες MPO με τις πιό προηγμένες λειτουργίες και υψηλότερη την απόδοση. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: JFOPT παρέχει τις περιεκτικές pre-sales και μεταπωλήσεων υπηρεσίες, συμπεριλαμβανομένων των τεχνικών διαβουλεύσεων, της σύστασης προϊόντων, της συντήρησης μεταπωλήσεων, κ.λπ., για να ικανοποιήσει τις ανάγκες πελατών και να εξασφαλίσει ικανοποίηση πελατών. |
|
||||
* Συχνό Q&A
1.What το τα ζητήματα πρέπει να δοθούν την προσοχή κατά προσαρμογή των αλτών MPO;
Μήκος αλτών MPO/υλικό καλωδίων/τύπος ινών και αριθμός προτύπων απώλειας πυρήνων/αρσενικών/θηλυκών/ενθέτων συνδετήρων/χρώματος/ετικέτας και άλλων προσαρμοσμένων απαιτήσεων.
2.How ο άλτης MPO μας εξασφαλίζει σταθερές παραμέτρους;
Ο άλτης 100% MPO JFOPT πέρασε την τρισδιάστατη δοκιμή παρέμβασης και 100% πέρασε τη δοκιμή επιστροφής απώλειας εισαγωγής για να εξασφαλίσει σταθερές παραμέτρους.
3.Our χρονική ανοχή;
Μπορούμε να παραγάγουμε τους συνδετήρες 30000+ MPO το μήνα, οι οποίοι μπορούν πλήρως να εγγυηθούν τη γρήγορη αποστολή σας.
4.What άλλα παράγωγα προϊόντα MPO κάνουμε;
Μπορούμε επίσης να παραγάγουμε τα σχετικά προϊόντα MPO όπως το αρσενικός--θηλυκό καλώδιο αλτών μετάβασης connector/MT διακοπτών /MPO attenuator/MPO MPO.
