Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Αριθμό μοντέλου:
Πολικότητα-μετατρέψιμο σκοινί μπαλωμάτων mpo-MPO
Μας ελάτε σε επαφή με

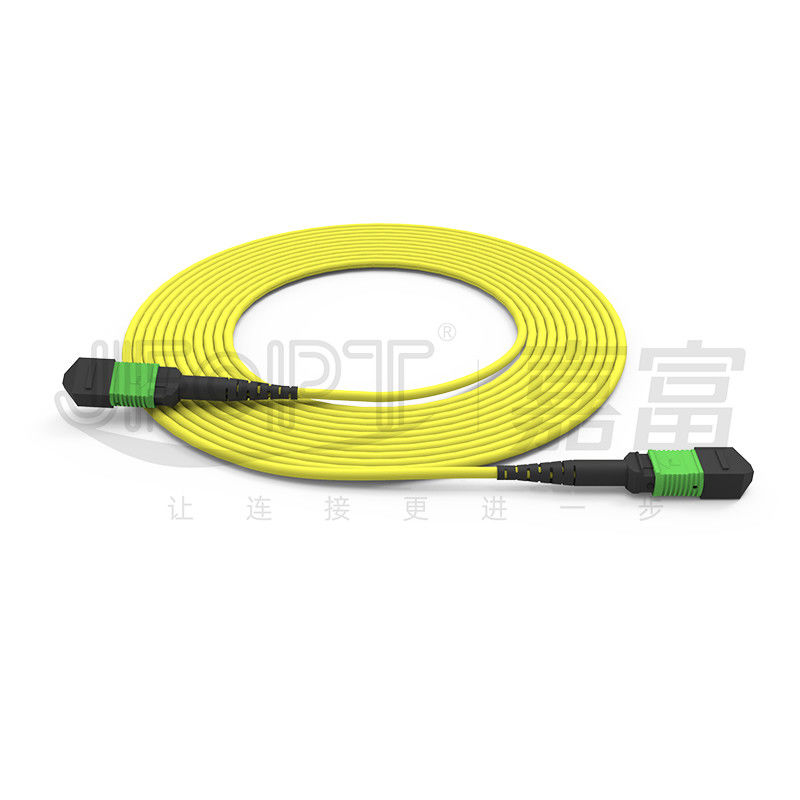

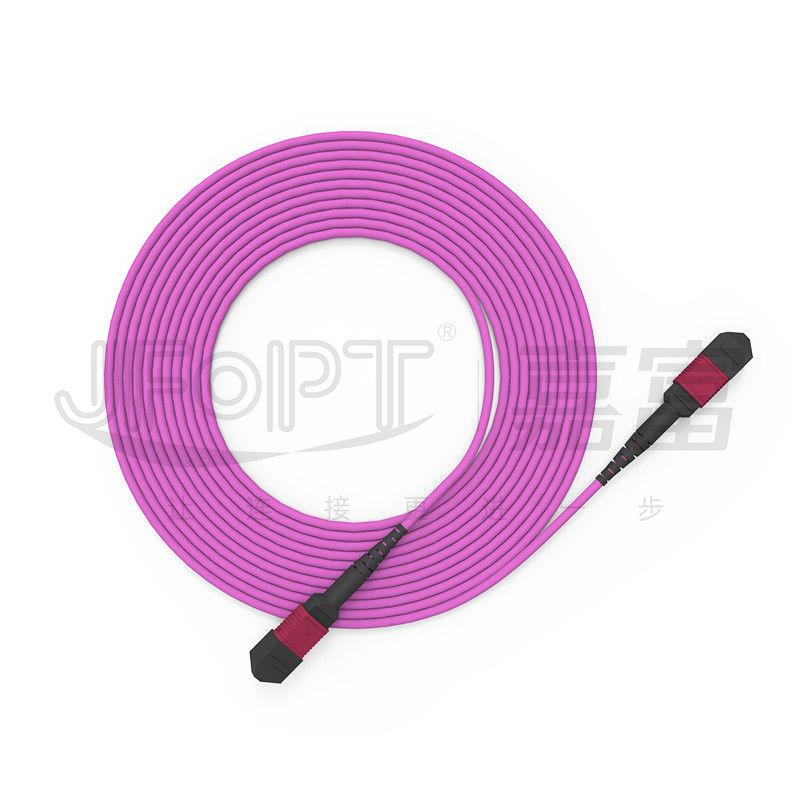

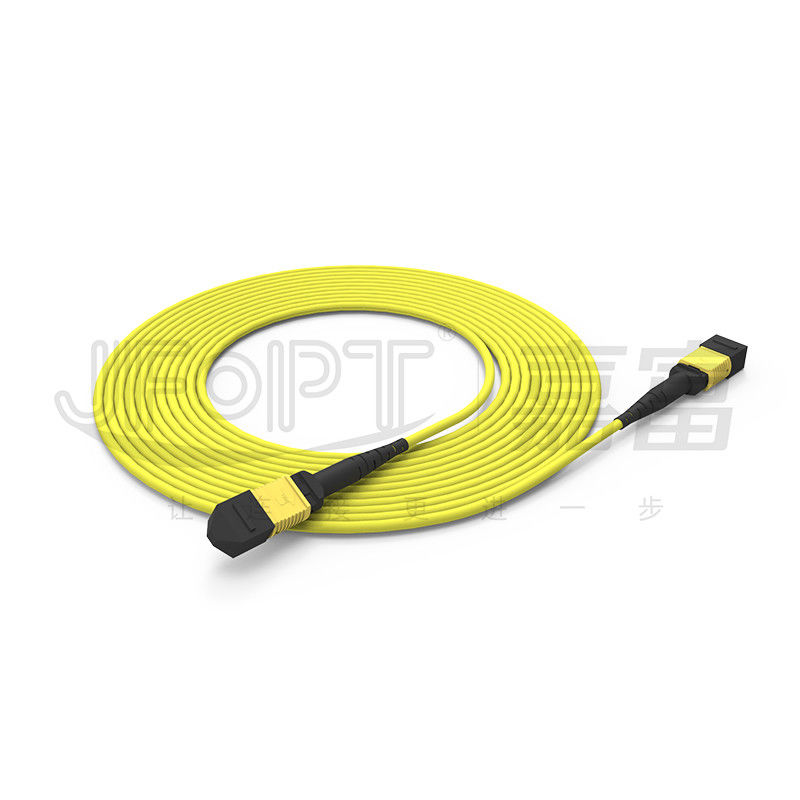

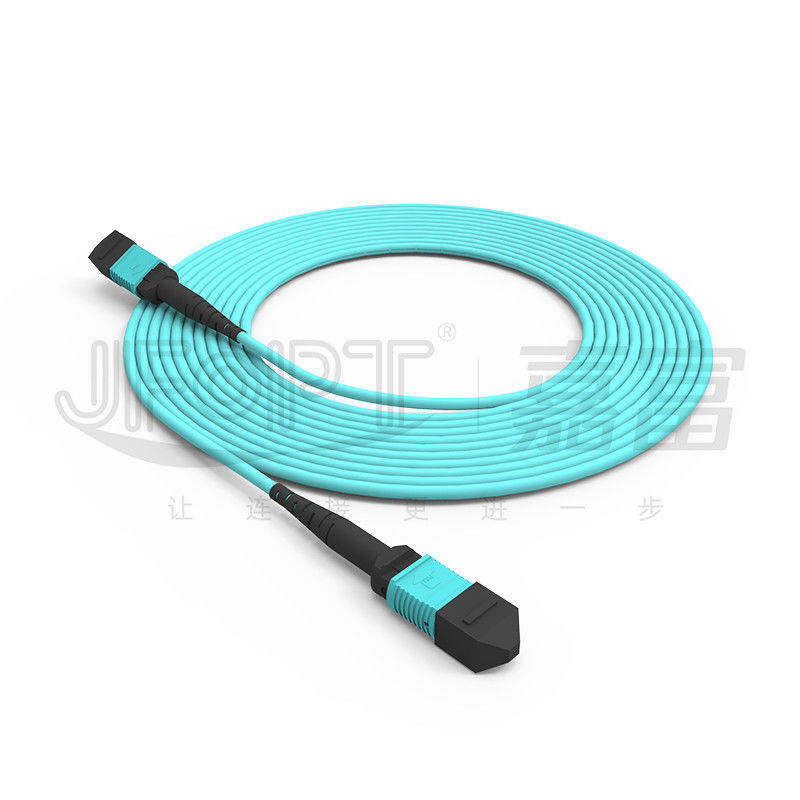

Μετατρέψιμο καλώδιο κορμών πολικότητας MPO με τη μετατροπή πολικότητας A/B και τη βασική αντιστροφή
Ο μετατρέψιμος συνδετήρας πολικότητας MPO επιτρέπει τη μετατροπή πολικότητας χωρίς εργαλεία. Με το μοναδικό διπλός-πλαισιωμένο βασικό σχέδιό του, επιτρέπει τη μετατροπή πολικότητας A/B για την ίνα 12 και κάτω από τους συνδετήρες. Ο μόνος-αναπτυγμένος μετατρέψιμος συνδετήρας πολικότητας MPO JFOPT συμμορφώνεται με τις απαιτήσεις συνδετήρων MPO των προτύπων IEC και προσφέρει τα πλεονεκτήματα όπως η εργαλείο-ελεύθερη λειτουργία και το χαμηλότερο κόστος έναντι του ΥΠΈΡ μετατρέψιμου συνδετήρα πολικότητας MTP USCONEC.
* Χαρακτηριστικά γνωρίσματα
|
①Ανταλλάξιμος συνδετήρας πολικότητας MPO |
②Διπλός-πλαισιωμένο κλειδί για την αντιστροφή πολικότητας |
||||
|
|
|
||||
|
③Εργαλείο-ελεύθερη λειτουργία για την κατάλληλη χρήση |
④A/B ανταλλαγή πολικότητας για την ίνα 12 και κάτω από τις διαμορφώσεις |
||||
|
|
|
||||
|
⑤Προαιρετικά χαρακτηριστικά γνωρίσματα όπως η κοντή μπότα/η αντιφατική ετικέττα, κ.λπ. |
- |
||||
|
|
- |
||||
* Εφαρμογές
1.Data καλωδίωση κεντρικών δωματίων.
2.40G/100G συστήματα οπτικών επικοινωνιών, οπτικές ενότητες QSFP.
3.Fiber οπτικά συστήματα επικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, δίκτυα τηλεπικοινωνιών.
4.Local δίκτυα περιοχής (LANs), δίκτυα ευρείας περιοχής (WANs), FTTx.
* Παράμετροι συνδετήρων MPO
|
Τύπος συνδετήρων |
Απώλεια εισαγωγής |
Επιστροφής απώλεια |
|||
|
Χαρακτηριστικός |
Μέγιστος |
||||
|
Συνδετήρας MPO |
SM πρότυπα |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
ΚΚ πρότυπα |
0.2dB |
0.6dB |
PC≥25dB |
||
|
ΚΚ χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
Αρσενικό/θηλυκό |
Αρσενικό: με την καρφίτσα, θηλυκό: χωρίς καρφίτσα |
||||
* τρισδιάστατες γεωμετρικές παράμετροι
|
Στοιχεία |
Max |
Λ. |
||
|
Ακτίνα της κυρτότητας (χιλ.) |
Χ |
2000 |
-10000 |
|
|
Υ |
- |
5 |
||
|
Γωνία (°) |
Χ |
0,15 |
-0.15 |
|
|
Υ (APC) |
8.2 |
7.8 |
||
|
Υ (PC) |
0,2 |
-0.2 |
||
|
Ακτίνα της κυρτότητας του οπτικού πυρήνα (χιλ.) |
- |
1 |
||
|
Ύψος ινών (NM) |
3500 |
1000 |
||
|
Διαφορά ύψους της παρακείμενης ίνας (NM) |
500 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
|
Μέγιστος αρνητικός συνεπίπεδος (NM) |
300 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
* Παράμετροι οπτικών καλωδίων
|
Στοιχείο |
Παράμετρος |
|||
|
Τύπος ινών |
Προαιρετικό G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Αρίθμηση ινών |
Προαιρετικό 8/12/16/24 |
|||
|
Μέλος δύναμης |
Νήμα Aramid |
|||
|
Εξωτερικό υλικό σακακιών |
Προαιρετικό LSZH/PVC/TPU |
|||
|
Εξωτερική διάμετρος σακακιών |
3.0mm |
|||
|
Εξωτερικό χρώμα σακακιών |
Κίτρινες/πορτοκαλιές/πράσινες/βιολέτα/προσαρμογή της Heather |
|||
|
Εκτατή δύναμη (μακροπρόθεσμη) |
80N |
|||
|
Εκτατή δύναμη (βραχυπρόθεσμη) |
150N |
|||
|
Δύναμη συντριβής (μακροπρόθεσμη) |
100N/cm |
|||
|
Δύναμη συντριβής (βραχυπρόθεσμη) |
500N/cm |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (δυναμική) |
20D |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (στατική) |
10D |
|||
|
Λειτουργούσα θερμοκρασία |
-20~60℃ |
|||
|
Θερμοκρασία αποθήκευσης |
-20~60℃ |
|||
|
Εκτίμηση πυρκαγιάς |
Προαιρετικό OFN/OFNR/OFNP |
|||
|
Στοιχείο |
Παράμετρος |
|||
|
Τύπος ινών |
Προαιρετικό G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Αρίθμηση ινών |
2~12 |
|||
|
Μέλος δύναμης |
Νήμα Aramid |
|||
|
Εξωτερικό υλικό σακακιών |
Προαιρετικό LSZH/PVC/TPU |
|||
|
Εξωτερική διάμετρος σακακιών |
2.5x5.0mm |
|||
|
Εξωτερικό χρώμα σακακιών |
Κίτρινες/πορτοκαλιές/πράσινες/βιολέτα/προσαρμογή της Heather |
|||
|
Εκτατή δύναμη (μακροπρόθεσμη) |
100N |
|||
|
Εκτατή δύναμη (βραχυπρόθεσμη) |
200N |
|||
|
Δύναμη συντριβής (μακροπρόθεσμη) |
200N/cm |
|||
|
Δύναμη συντριβής (βραχυπρόθεσμη) |
500N/cm |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (δυναμική) |
50mm |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (στατική) |
30mm |
|||
|
Λειτουργούσα θερμοκρασία |
-20~60℃ |
|||
|
Θερμοκρασία αποθήκευσης |
-20~60℃ |
|||
|
Εκτίμηση πυρκαγιάς |
Προαιρετικό OFN/OFNR/OFNP |
|||
* Επιλογές χρώματος κατοικίας συνδετήρων
|
Συνδετήρας MPO |
||||
|
SM |
Πράσινος |
Κίτρινος |
||
|
Αριθμός PANTONE 2270C χρώματος αναφοράς |
Αριθμός PANTONE 100C χρώματος αναφοράς |
|||
|
|
|
|||
|
ΚΚ |
Μπεζ |
Aqua |
||
|
Αριθμός PANTONE 7534C χρώματος αναφοράς |
Αριθμός PANTONE 2226C χρώματος αναφοράς |
|||
|
|
|
|||
|
Βιολέτα |
- |
|||
|
Αριθμός PANTONE 7641C χρώματος αναφοράς |
||||
|
|
||||
* Επιλογές μποτών
|
Μπότα MPO |
||||
|
Τύπος |
Προδιαγραφή |
Εφαρμόσιμο καλώδιο |
Εικόνα |
Σχέδια |
|
Στρογγυλή μπότα |
3.0 μήκος 33mm μποτών |
3.0/3.2 |
|
|
|
3.0 μήκος 17mm μποτών |
3.0/3.2 |
|
|
|
|
4.0 μήκος 33mm μποτών |
3.8/4.0 |
|
|
|
|
Τετραγωνική μπότα |
3.0 μήκος 25mm μποτών |
3.0/3.2 |
|
|
|
4.0 μήκος 17mm μποτών |
3.8/4.0 |
|
|
|
|
Μπότα καλωδίων κορδελλών |
2.5*5.0 μήκος 22mm μποτών |
2.5*5.0 |
|
|
|
Γυμνή μπότα ινών κορδελλών |
Γυμνό μήκος 19mm μποτών ινών κορδελλών |
Γυμνή ίνα κορδελλών |
|
|
* Ανταλλάξιμη λειτουργία πολικότητας
* Επιλογή πολικότητας
|
12F σκοινί μπαλωμάτων |
||||
|
|
* Συσκευασία προϊόντων
|
|
|
|
Πυκνωμένη αντιστατική τσάντα |
Πυκνωμένο χαρτοκιβώτιο |
* Δύναμη εργοστασίων
|
Ειδίκευση: JFOPT έχει εστιάσει στην παραγωγή των αλτών MPO για περισσότερο από 10 έτη. Με την επαγγελματική τεχνολογία και ένα πλήρες σύνολο πρώτης τάξεως εξοπλισμού εμπορικών σημάτων (SUMIX/JRG/OPTOTEST), μπορεί να παραγάγει τους υψηλής ποιότητας, υψηλής απόδοσης άλτες MPO. |
|
||||
|
Ικανότητα κατασκευής: JFOPT έχει 5 γραμμές παραγωγής MPO, που επιτρέπουν στη γρήγορη και αποδοτική παραγωγή μιας μεγάλης ποσότητας των καλωδίων κορμών MPO για να ικανοποιήσει τις απαιτήσεις πελατών. |
|
||||
|
Ποιοτικός έλεγχος: JFOPT εφαρμόζει τα ακριβή μέτρα ποιοτικού ελέγχου σε κάθε στάδιο, από την προμήθεια πρώτης ύλης στις διαδικασίες παραγωγής, με την επαγγελματικούς ποιοτική επιθεώρηση και τον έλεγχο. Διευθύνουμε την τρισδιάστατη επιθεώρηση testing/IL&RLtesting/end-προσώπου παρεμβαλλόμετρων 100% για να εξασφαλίσουμε ποιότητα των προϊόντων. |
|
||||
|
Θέτοντας πρότυπα: JFOPT μπορεί να διατυπώσει και να εφαρμόσει αυστηρά τα πρότυπα παραγωγής αλτών MPO σύμφωνα με το χρήστη πρέπει να εξασφαλίσει τη συνέπεια προϊόντων και τη σταθερότητα απόδοσης. |
|
||||
|
Τεχνολογική καινοτομία: JFOPT εστιάζει στη τεχνολογική καινοτομία και έχει μια επαγγελματική ομάδα Ε&Α για να αναπτύξει συνεχώς τους άλτες MPO με τις πιό προηγμένες λειτουργίες και υψηλότερη την απόδοση. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: JFOPT παρέχει τις περιεκτικές pre-sales και μεταπωλήσεων υπηρεσίες, συμπεριλαμβανομένων των τεχνικών διαβουλεύσεων, της σύστασης προϊόντων, της συντήρησης μεταπωλήσεων, κ.λπ., για να ικανοποιήσει τις ανάγκες πελατών και να εξασφαλίσει ικανοποίηση πελατών. |
|
||||
* Συχνό Q&A
1.What τον τα ζητήματα πρέπει να εξεταστούν κατά προσαρμογή των αλτών MPO;
Το μήκος αλτών/το υλικό καλωδίων/ο τύπος ινών και η ίνα μετρούν/αρσενικοί ή θηλυκοί συνδετήρες/πρότυπα απώλειας εισαγωγής/απαιτήσεις χρώματος/ετικέτες και αιτήματα προσαρμογής.
2.How εξασφαλίζουμε σταθερές παραμέτρους για τους άλτες MPO μας;
Οι άλτες MPO JFOPT υποβάλλονται στην τρισδιάστατη δοκιμή παρεμβαλλόμετρων 100% και τη δοκιμή 100% IL&RL, εξασφαλίζοντας σταθερές παραμέτρους.
3.What είναι η παράδοσή μας χρονική ανοχή;
Έχουμε μια μηνιαία ικανότητα παραγωγής των συνδετήρων 30.000+ MPO, που εξασφαλίζει γρήγορη παράδοση.
4.What άλλα MPO-σχετικά προϊόντα προσφέρουμε;
Εκτός από τους άλτες MPO, παράγουμε επίσης MPO loopbacks, τους εξασθενητές MPO, αρσενικό MPO στους θηλυκούς προσαρμοστές, τους άλτες ΑΜ, και άλλα MPO-σχετικά προϊόντα.
