Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Αριθμό μοντέλου:
MPO/PC - MPO/PC 288C OM3-300 OFNP/OFNR
Μας ελάτε σε επαφή με

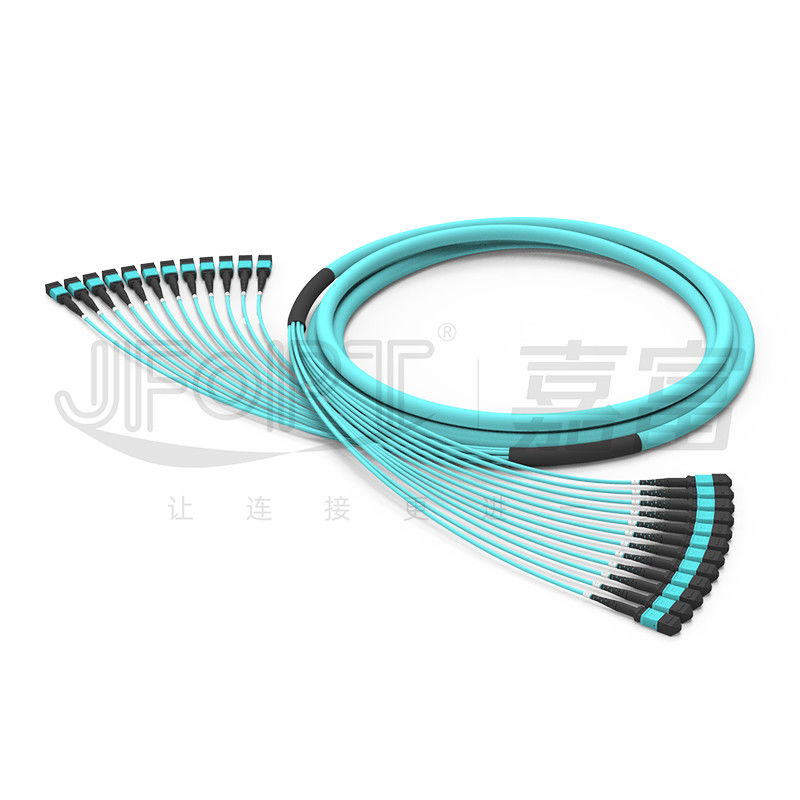

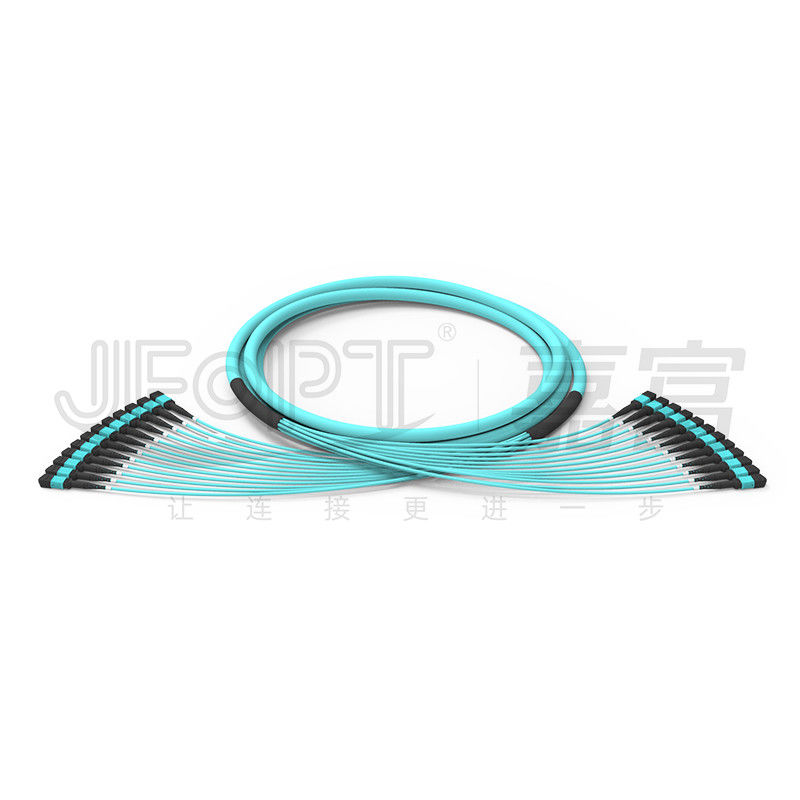

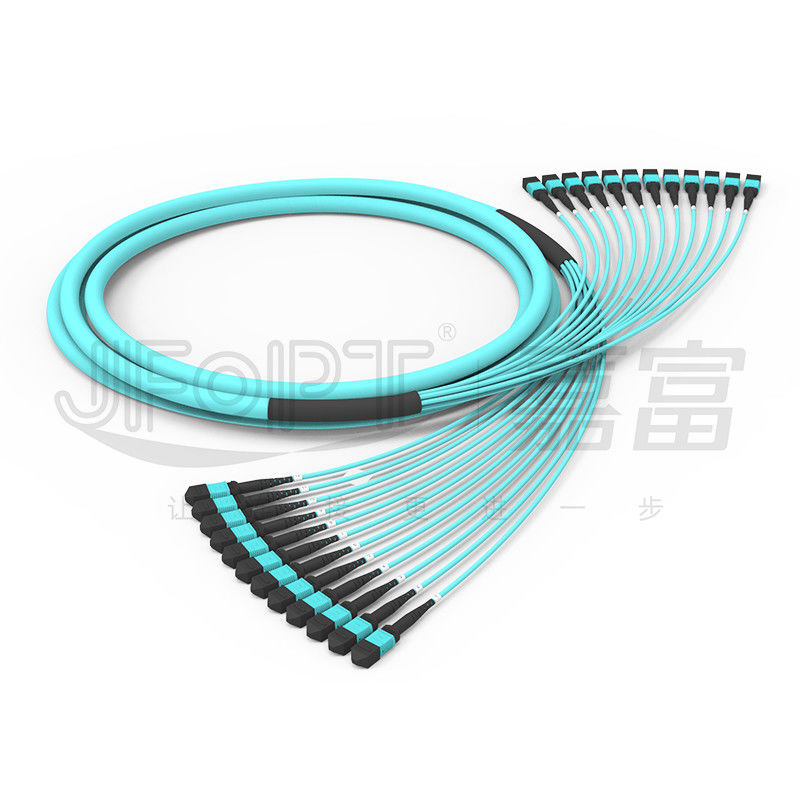

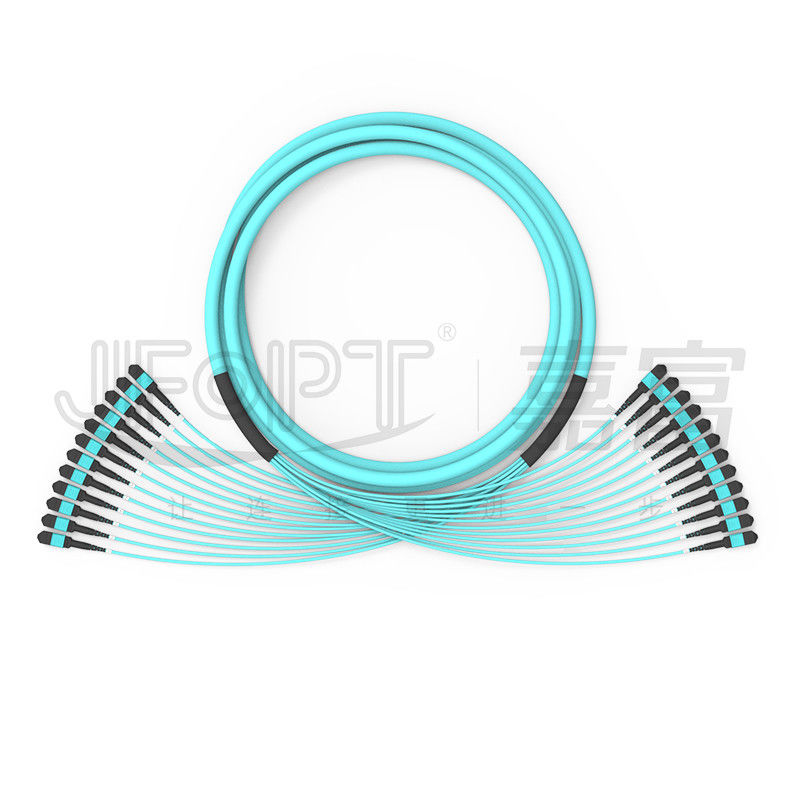

288 πυρήνες 12 υπομονάδα πολλαπλού τρόπου σκοινί μπαλωμάτων κορμών OM3 -300 OFNR OFNP MPO/PC
Ο πολλαπλού τρόπου OM3 288 άλτης σπονδυλικών στηλών πυρήνων MPO είναι κατάλληλος για τα συνδέοντας με καλώδιο κέντρα υψηλής πυκνότητας. Διαιρείται χαρακτηριστικά σε 24 μονάδες 12 μίνι καλωδίων πυρήνων ή 12 μονάδες 24 μίνι καλωδίων πυρήνων. Κάθε μίνι καλώδιο υπομονάδων είναι εξοπλισμένο με έναν συνδετήρα MPO, και ο ολόκληρος άλτης δεν έχει κανέναν κλάδο, που παρέχει μια σταθερότερη δομή. Οι συνδετήρες MPO της επιχείρησής μας παράγονται χρησιμοποιώντας ένα πλήρες σύνολο εισαγόμενου εξοπλισμού, και όλοι οι συνδετήρες υποβάλλονται σε 100% εξεταστικός σε ένα χωρίς σκόνη εργαστήριο.
* Χαρακτηριστικά γνωρίσματα
|
①OFNP/OFNR φλόγα - εκτίμηση καθυστερούντω |
②Παρέχει την υψηλότερη πυκνότητα και το μεγαλύτερο διάστημα |
||||
|
|
|
||||
|
③Οι υψηλής ποιότητας ίνες και οι συνδετήρες εξασφαλίζουν σταθερή μετάδοση σημάτων |
④100% τρισδιάστατη δοκιμή οργάνων για να εγγυηθεί υψηλό - ποιότητα |
||||
|
|
|
||||
|
⑤Εύκολη εγκατάσταση και κατάλληλη σύνδεση |
- |
||||
|
|
- |
||||
* Εφαρμογές
1.Data τηλεγράφηση κεντρικών δικτύων.
2.40G/100G συστήματα οπτικών επικοινωνιών, οπτικές ενότητες QSFP.
3.Fiber οπτικά συστήματα επικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, δίκτυα τηλεπικοινωνιών.
4.Local δίκτυα περιοχής (LANs), δίκτυα ευρείας περιοχής (WANs), FTTx.
* Παράμετροι συνδετήρων MPO
|
Τύπος συνδετήρων |
Απώλεια εισαγωγής |
Επιστροφής απώλεια |
|||
|
Χαρακτηριστικός |
Μέγιστος |
||||
|
Συνδετήρας MPO |
SM πρότυπα |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
ΚΚ πρότυπα |
0.2dB |
0.6dB |
PC≥25dB |
||
|
ΚΚ χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
Αρσενικό/θηλυκό |
Αρσενικό: με την καρφίτσα Θηλυκό: χωρίς καρφίτσα |
||||
* τρισδιάστατες γεωμετρικές παράμετροι
|
Στοιχεία |
Max |
Λ. |
||
|
Ακτίνα της κυρτότητας (χιλ.) |
Χ |
2000 |
-10000 |
|
|
Υ |
- |
5 |
||
|
Γωνία (°) |
Χ |
0,15 |
-0.15 |
|
|
Υ (APC) |
8.2 |
7.8 |
||
|
Υ (PC) |
0,2 |
-0.2 |
||
|
Ακτίνα της κυρτότητας του οπτικού πυρήνα (χιλ.) |
- |
1 |
||
|
Ύψος ινών (NM) |
3500 |
1000 |
||
|
Διαφορά ύψους της παρακείμενης ίνας (NM) |
500 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
|
Μέγιστος αρνητικός συνεπίπεδος (NM) |
300 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
* Παράμετροι καλωδίων
|
Στοιχείο |
Παράμετρος |
||||||
|
Τύπος ινών |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Αρίθμηση ινών |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Υπο--καλώδιο |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
24 πυρήνες/μονάδα |
|
Κεντρικό μέλος δύναμης |
/ |
/ |
FRP |
||||
|
Υπο- εξωτερική διάμετρος καλωδίων |
3.0mm |
||||||
|
Υλικό σακακιών υπο--καλωδίων |
PVC/LSZH |
||||||
|
Χρώμα σακακιών υπο--καλωδίων |
Κίτρινες/πορτοκαλιές/πράσινες/βιολέτα/προσαρμογή της Heather |
||||||
|
Μέλος δύναμης υπο--καλωδίων |
Νήμα Aramid |
||||||
|
Εξωτερική διάμετρος σακακιών |
9.5mm |
9.5mm |
11.5mm |
13.5mm |
17.0mm |
||
|
Εξωτερικό υλικό σακακιών |
PVC/LSZH |
||||||
|
Εξωτερικό χρώμα σακακιών |
Κίτρινες/πορτοκαλιές/πράσινες/βιολέτα/προσαρμογή της Heather |
||||||
|
Εκτατή δύναμη (μακροπρόθεσμη) |
300N |
200N |
400N |
800N |
1600N |
||
|
Εκτατή δύναμη (βραχυπρόθεσμη) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Αντίσταση συντριβής (μακροπρόθεσμη) |
300N/10cm |
||||||
|
Αντίσταση συντριβής (βραχυπρόθεσμη) |
1000N/10cm |
||||||
|
Ελάχιστη κάμπτοντας ακτίνα (δυναμική) |
20D |
||||||
|
Ελάχιστη κάμπτοντας ακτίνα (στατική) |
10D |
||||||
|
Λειτουργούσα θερμοκρασία |
-20~60℃ |
||||||
|
Θερμοκρασία αποθήκευσης |
-20~60℃ |
||||||
|
Εκτίμηση πυρκαγιάς |
OFN/OFNR/OFNP |
||||||
* Επιλογή μποτών συνδετήρων
|
Τύπος μποτών MPO |
||||
|
Τύπος |
Προδιαγραφή |
Εφαρμόσιμο καλώδιο OD |
Εικόνα |
Σχέδια |
|
Στρογγυλή μπότα |
3.0 μπότα L=33mm |
3.0/3.2 |
|
|
|
3.0 μπότα L=17mm |
3.0/3.2 |
|
|
|
|
Τετραγωνική μπότα |
3.0 μπότα L=25mm |
3.0/3.2 |
|
|
|
Αντιφατική ετικέττα |
Καθολικό για όλες τις μπότες |
Καθολικός |
|
|
* Επιλογές χρώματος κατοικίας συνδετήρων
|
Συνδετήρας MPO |
||||
|
Ενιαίος τρόπος |
Πράσινος |
Κίτρινος |
||
|
Αριθμός PANTONE 2270C χρώματος αναφοράς |
Αριθμός PANTONE 100C χρώματος αναφοράς |
|||
|
|
|
|||
|
Πολλαπλού τρόπου |
Μπεζ |
Aqua |
||
|
Αριθμός PANTONE 7534C χρώματος αναφοράς |
Αριθμός PANTONE 2226C χρώματος αναφοράς |
|||
|
|
|
|||
|
Βιολέτα |
- |
|||
|
Αριθμός PANTONE 7641C χρώματος αναφοράς |
||||
|
|
||||
* Επιλογή πολικότητας
|
12F σκοινί μπαλωμάτων |
||||
|
|
||||
|
24F σκοινί μπαλωμάτων |
||||
|
|
* Συσκευασία προϊόντων
|
|
|
|
Πυκνωμένη αντιστατική τσάντα |
Πυκνωμένο χαρτοκιβώτιο |
* Δύναμη εργοστασίων
|
Επαγγελματισμός: JFOPT έχει εστιάσει στην παραγωγή των αλτών MPO για πάνω από 10 έτη, με την επαγγελματική εμπειρία και ένα πλήρες σύνολο top-notch εξοπλισμού (SUMIX/JRG/OPTOTEST), μπορεί να παραγάγει τους υψηλής ποιότητας και υψηλής απόδοσης άλτες MPO. |
|
||||
|
Ικανότητα κατασκευής: JFOPT έχει 5 γραμμές παραγωγής και τον εξοπλισμό MPO για να παραγάγει μια μεγάλη ποσότητα των αλτών MPO γρήγορα και αποτελεσματικά για να ικανοποιήσει τις απαιτήσεις πελατών. |
|
||||
|
Ποιοτικός έλεγχος: JFOPT εφαρμόζει τα ακριβή μέτρα ποιοτικού ελέγχου σε κάθε στάδιο, από την προμήθεια πρώτης ύλης στις διαδικασίες παραγωγής, με την επαγγελματικούς ποιοτική επιθεώρηση και τον έλεγχο. Διευθύνουμε το τρισδιάστατο παρεμβαλλόμετρο 100% που εξετάζει/δοκιμή επιστροφής απώλειας/επιθεώρηση τέλος-προσώπου για να εξασφαλίσουμε ποιότητα των προϊόντων. |
|
||||
|
Τυποποιημένη ανάπτυξη: JFOPT μπορεί να αναπτυχθεί και να εμμείνει αυστηρά στα πρότυπα παραγωγής αλτών MPO βασισμένα στις απαιτήσεις πελατών να εξασφαλίσουν τη συνέπεια προϊόντων και τη σταθερότητα απόδοσης. |
|
||||
|
Τεχνολογική καινοτομία: JFOPT υπογραμμίζει τη τεχνολογική καινοτομία και αφιερώνει μια επαγγελματική ομάδα Ε&Α στην ανάπτυξη πιό προηγμένης και την υψηλός-εκτέλεση των αλτών MPO. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: JFOPT παρέχει τις περιεκτικές pre-sales και μεταπωλήσεων υπηρεσίες, συμπεριλαμβανομένων των τεχνικών διαβουλεύσεων, των συστάσεων προϊόντων, και της συντήρησης μετα-πωλήσεων, για να ικανοποιήσει τις ανάγκες πελατών και να εξασφαλίσει ικανοποίηση πελατών. |
|
||||
* Συχνό Q&A
1.What τον τα ζητήματα πρέπει να εξεταστούν κατά προσαρμογή των αλτών MPO;
Το μήκος αλτών/το υλικό καλωδίων/ο τύπος ινών και η ίνα μετρούν/τα αρσενικές ή θηλυκές πρότυπα απώλειας εισαγωγής MPO/οι απαιτήσεις χρώματος/οι ετικέτες και τα αιτήματα προσαρμογής.
2.How εξασφαλίζουμε σταθερές παραμέτρους για τους άλτες MPO μας;
Οι άλτες MPO JFOPT υποβάλλονται στην τρισδιάστατη δοκιμή παρεμβαλλόμετρων 100% και τη δοκιμή 100% IL&RL, εξασφαλίζοντας σταθερές παραμέτρους.
3.What είναι η παράδοσή μας χρονική ανοχή;
Έχουμε μια μηνιαία ικανότητα παραγωγής των συνδετήρων 30.000+ MPO, που εξασφαλίζει γρήγορη παράδοση.
4.What άλλα MPO-σχετικά προϊόντα προσφέρουμε;
Εκτός από τους άλτες MPO, παράγουμε επίσης MPO loopbacks, τους εξασθενητές MPO, αρσενικό MPO στους θηλυκούς προσαρμοστές, τους άλτες ΑΜ, και άλλα σχετικά προϊόντα MPO.
