Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Αριθμό μοντέλου:
MPO 96C OS2 G657A1 LL
Μας ελάτε σε επαφή με

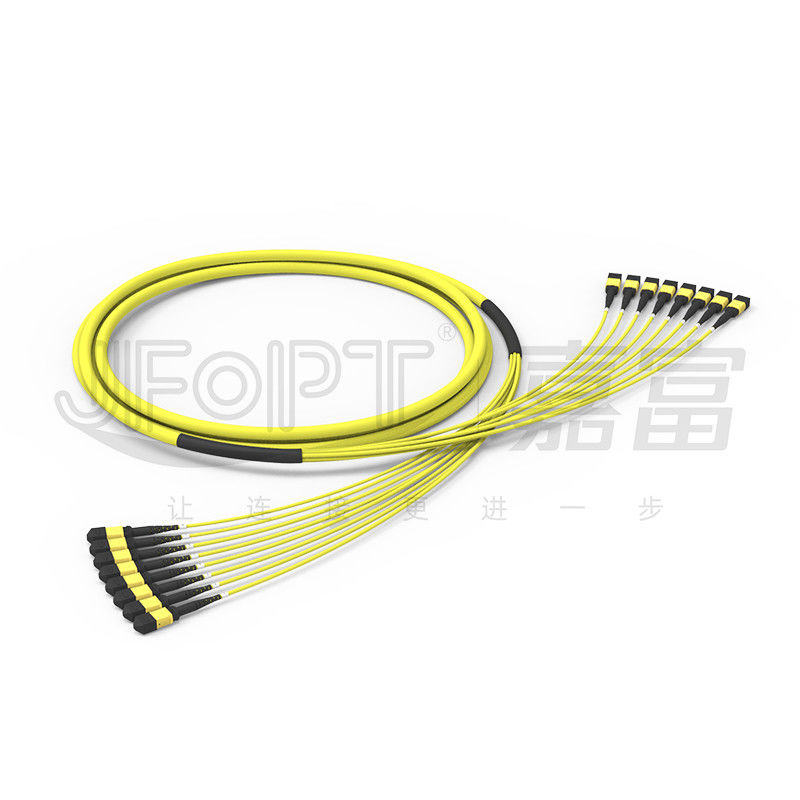

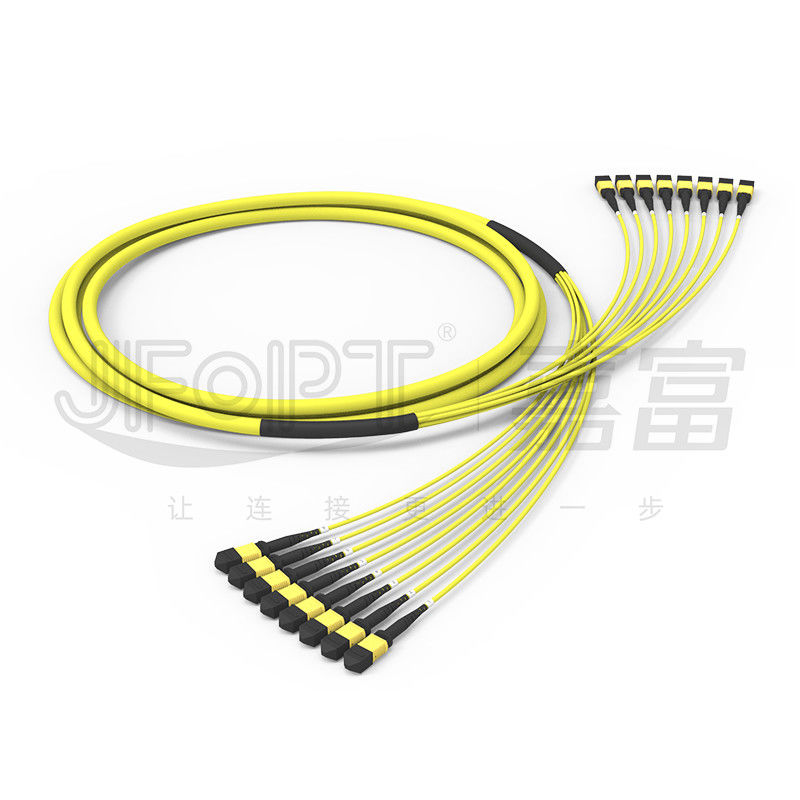

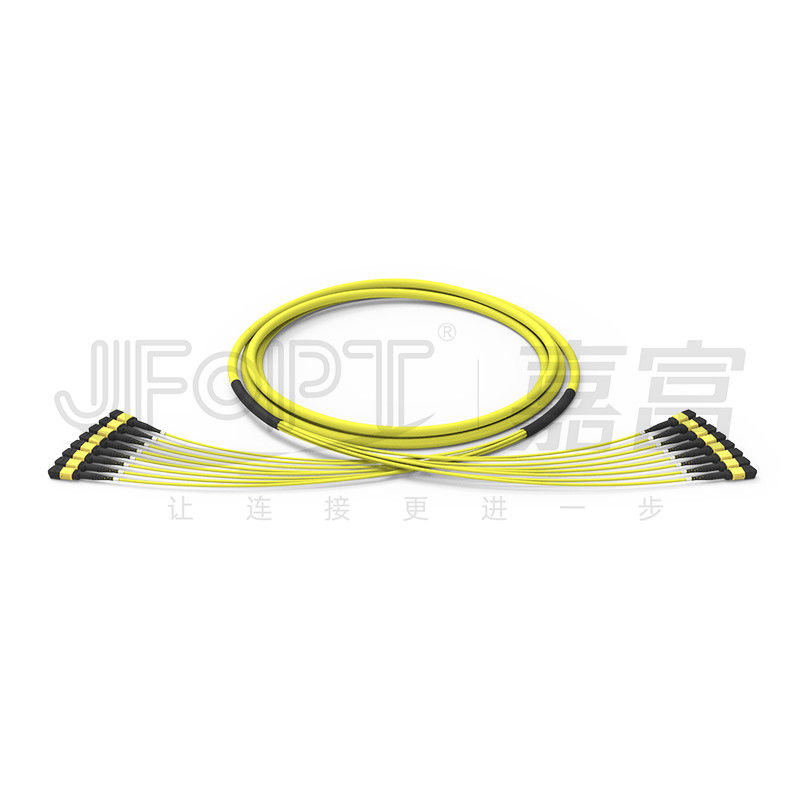

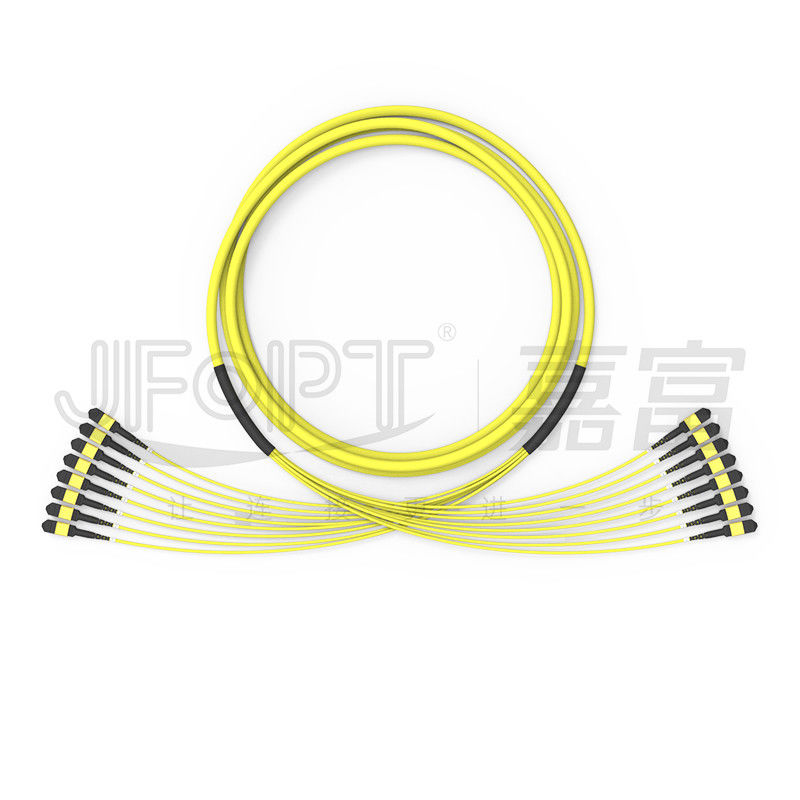

8-μονάδα 12 96-πυρήνων καλωδίων κορμών MPO ίνες ανά κάμψη-αναίσθητη ίνα του IL ≤ 0.25dB G657A1 απώλειας μονάδων Single-Mode OS2 χαμηλή
Ο άλτης ινών MPO είναι ένας multi-core ενσωματωμένος υψηλή πυκνότητα άλτης. Ο 96 πυρήνας MPO χρησιμοποιείται χαρακτηριστικά για τη μετάδοση σημάτων σπονδυλικών στηλών στα κέντρα δεδομένων. Το καλώδιο κορμών 96 πυρήνων MPO που παρέχεται από JFOPT χρησιμοποιεί ένα καλώδιο δομών υπομονάδων, και οι πελάτες μπορούν να επιλέξουν μεταξύ 12 ινών ή 24 ινών ανά υπομονάδα. Το καλώδιο κορμών MPO που παράγεται από JFOPT είναι 24 ίνες ανά υπομονάδα και μπορεί να εξοπλιστεί με ένα κιβώτιο ενότητας 24 πυρήνων MPO για την επέκταση. Ο συνδετήρας MPO από JFOPT μπορεί να προσαρμοστεί με τις αρσενικές/θηλυκές και τυποποιημένες/low-loss επιλογές. Οι low-loss συνδετήρες χρησιμοποιούνται ευρέως στα κέντρα δεδομένων, που ολοκληρώνονται με την κάμψη-αναίσθητη single-mode ίνα G657A1. Το καλώδιο κορμών είναι χαρακτηριστικά εξοπλισμένο με έναν θηλυκό συνδετήρα και μπορεί να συνδεθεί με έναν αρσενικό συνδετήρα στο κιβώτιο ενότητας (ο αρσενικός συνδετήρας έχει μια καρφίτσα οδηγών, και ο θηλυκός συνδετήρας έχει μια τρύπα οδηγών).
* Χαρακτηριστικά γνωρίσματα
|
①Συνδετικότητα υψηλής πυκνότητας, αποτελεσματικά να σώσει διαστημική και να μειώσει τις δαπάνες |
②Γρήγορη εγκατάσταση tooless, κατάλληλη για την ανάπτυξη και τη διατήρηση |
||||
|
|
|
||||
|
③Εύκαμπτη τηλεγράφηση, επιτρέποντας τις άμεση συνδέσεις ή τη διακλάδωση βασισμένες στα διαφορετικά σενάρια |
④Τυποποιημένη διεπαφή, επιτρέποντας την εύκολη διασύνδεση |
||||
|
|
|
||||
|
⑤100% που εξετάζεται στο εργοστάσιο JFOPT για να εξασφαλίσει απόδοση μετάδοσης |
- |
||||
|
|
- |
||||
* Εφαρμογές
1.Data τηλεγράφηση κεντρικών δικτύων.
2.40G/100G συστήματα οπτικών επικοινωνιών, οπτικές ενότητες QSFP.
3.Fiber οπτικά συστήματα επικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, δίκτυα τηλεπικοινωνιών.
4.Local δίκτυα περιοχής (LANs), δίκτυα ευρείας περιοχής (WANs), FTTx.
* Παράμετροι συνδετήρων MPO
|
Τύπος συνδετήρων |
Απώλεια εισαγωγής |
Επιστροφής απώλεια |
|||
|
Χαρακτηριστικός |
Μέγιστος |
||||
|
Συνδετήρας MPO |
SM πρότυπα |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
ΚΚ πρότυπα |
0.2dB |
0.6dB |
PC≥25dB |
||
|
ΚΚ χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
Αρσενικό/θηλυκό |
Αρσενικό: με την καρφίτσα Θηλυκό: χωρίς καρφίτσα |
||||
* τρισδιάστατες γεωμετρικές παράμετροι
|
Στοιχεία |
Max |
Λ. |
||
|
Ακτίνα της κυρτότητας (χιλ.) |
Χ |
2000 |
-10000 |
|
|
Υ |
- |
5 |
||
|
Γωνία (°) |
Χ |
0,15 |
-0.15 |
|
|
Υ (APC) |
8.2 |
7.8 |
||
|
Υ (PC) |
0,2 |
-0.2 |
||
|
Ακτίνα της κυρτότητας του οπτικού πυρήνα (χιλ.) |
- |
1 |
||
|
Ύψος ινών (NM) |
3500 |
1000 |
||
|
Διαφορά ύψους της παρακείμενης ίνας (NM) |
500 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
|
Μέγιστος αρνητικός συνεπίπεδος (NM) |
300 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
* Παράμετροι καλωδίων
|
Στοιχείο |
Παράμετρος |
||||||
|
Τύπος ινών |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Αρίθμηση ινών |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Αρίθμηση μονάδων |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
24 πυρήνες/μονάδα |
|
Κεντρικό μέλος δύναμης |
/ |
/ |
FRP |
||||
|
Εξωτερική διάμετρος μονάδων υπο--καλωδίων |
3.0mm |
||||||
|
Υλικό σακακιών μονάδων υπο--καλωδίων |
PVC/LSZH |
||||||
|
Χρώμα σακακιών μονάδων υπο--καλωδίων |
Κίτρινες/πορτοκαλιές/πράσινες/βιολέτα/προσαρμογή της Heather |
||||||
|
Μέλος δύναμης μονάδων υπο--καλωδίων |
Νήμα Aramid |
||||||
|
Εξωτερική διάμετρος σακακιών |
9.5mm |
9.5mm |
11.5mm |
13.5mm |
17.0mm |
||
|
Εξωτερικό υλικό σακακιών |
PVC/LSZH |
||||||
|
Εξωτερικό χρώμα σακακιών |
Κίτρινες/πορτοκαλιές/πράσινες/βιολέτα/προσαρμογή της Heather |
||||||
|
Εκτατή δύναμη (μακροπρόθεσμη) |
300N |
200N |
400N |
800N |
1600N |
||
|
Εκτατή δύναμη (βραχυπρόθεσμη) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Αντίσταση συντριβής (μακροπρόθεσμη) |
300N/10cm |
||||||
|
Αντίσταση συντριβής (βραχυπρόθεσμη) |
1000N/10cm |
||||||
|
Ελάχιστη κάμπτοντας ακτίνα (δυναμική) |
20D |
||||||
|
Ελάχιστη κάμπτοντας ακτίνα (στατική) |
10D |
||||||
|
Λειτουργούσα θερμοκρασία |
-20~60℃ |
||||||
|
Θερμοκρασία αποθήκευσης |
-20~60℃ |
||||||
|
Εκτίμηση πυρκαγιάς |
OFN/OFNR/OFNP |
||||||
* Επιλογή μποτών συνδετήρων
|
Τύπος μποτών MPO |
||||
|
Τύπος |
Προδιαγραφή |
Εφαρμόσιμο καλώδιο OD |
Εικόνα |
Σχέδια |
|
Στρογγυλή μπότα |
3.0 μπότα L=33mm |
3.0/3.2 |
|
|
|
3.0 μπότα L=17mm |
3.0/3.2 |
|
|
|
|
Επίπεδη μπότα |
3.0 μπότα L=25mm |
3.0/3.2 |
|
|
|
Αντιφατική ετικέττα |
Καθολικό για όλες τις μπότες |
Καθολικός |
|
|
* Επιλογές χρώματος συνδετήρων
|
Συνδετήρας MPO |
||||
|
Ενιαίος τρόπος |
Πράσινος |
Κίτρινος |
||
|
Αριθμός PANTONE 2270C χρώματος αναφοράς |
Αριθμός PANTONE 100C χρώματος αναφοράς |
|||
|
|
|
|||
|
Πολλαπλού τρόπου |
Μπεζ |
Aqua |
||
|
Αριθμός PANTONE 7534C χρώματος αναφοράς |
Αριθμός PANTONE 2226C χρώματος αναφοράς |
|||
|
|
|
|||
|
Βιολέτα |
- |
|||
|
Αριθμός PANTONE 7641C χρώματος αναφοράς |
||||
|
|
||||
* Επιλογή πολικότητας
|
12F σκοινί μπαλωμάτων |
||||
|
|
||||
|
24F σκοινί μπαλωμάτων |
||||
|
|
* Συσκευασία προϊόντων
|
|
|
|
Πυκνωμένη αντιστατική τσάντα |
Πυκνωμένο χαρτοκιβώτιο |
* Δύναμη εργοστασίων
|
Ειδίκευση: JFOPT έχει εστιάσει στην παραγωγή των αλτών MPO για πάνω από 10 έτη, με την επαγγελματική εμπειρία και ένα πλήρες σύνολο εξοπλισμού τοπ-εμπορικών σημάτων (SUMIX/JRG/OPTOTEST), επιτρέποντας την παραγωγή των υψηλής ποιότητας, υψηλής απόδοσης αλτών MPO. |
|
||||
|
Ικανότητα κατασκευής: JFOPT έχει 5 γραμμές παραγωγής και τον εξοπλισμό MPO για να παραγάγει μια μεγάλη ποσότητα των αλτών MPO γρήγορα και αποτελεσματικά για να ικανοποιήσει τις απαιτήσεις πελατών. |
|
||||
|
Ποιοτικός έλεγχος: JFOPT εφαρμόζει τον αυστηρό ποιοτικό έλεγχο σε όλες τις πρώτες ύλες και τη διαδικασία παραγωγής, με την επαγγελματική ποιοτική επιθεώρηση και έλεγχος σε κάθε στάδιο, συμπεριλαμβανομένης της τρισδιάστατης δοκιμής παρέμβασης 100%, της δοκιμής απώλειας εισαγωγής, και της επιθεώρησης τέλος-προσώπου για να εξασφαλίσει ποιότητα των προϊόντων. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: JFOPT μπορεί να αναπτυχθεί και να εμμείνει αυστηρά στα πρότυπα παραγωγής αλτών MPO βασισμένα στις απαιτήσεις πελατών να εξασφαλίσουν τη συνέπεια προϊόντων και τη σταθερότητα απόδοσης. |
|
||||
|
Τεχνολογική καινοτομία: JFOPT υπογραμμίζει τη τεχνολογική καινοτομία και αφιερώνει μια επαγγελματική ομάδα Ε&Α στην ανάπτυξη πιό προηγμένης και την υψηλός-εκτέλεση των αλτών MPO. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: JFOPT παρέχει τις περιεκτικές pre-sales και μεταπωλήσεων υπηρεσίες, συμπεριλαμβανομένων των τεχνικών διαβουλεύσεων, των συστάσεων προϊόντων, και της συντήρησης μετα-πωλήσεων, για να ικανοποιήσει τις ανάγκες πελατών και να εξασφαλίσει ικανοποίηση πελατών. |
|
||||
* Συχνό Q&A
1.What τον τα ζητήματα πρέπει να εξεταστούν κατά προσαρμογή των αλτών MPO;
Το μήκος αλτών/το υλικό καλωδίων/ο τύπος και ο πυρήνας ινών μετρούν/αρσενικοί ή θηλυκοί συνδετήρες/πρότυπα απώλειας εισαγωγής/απαιτήσεις χρώματος/ετικέτες και αιτήματα προσαρμογής.
2.How εξασφαλίζουμε σταθερές παραμέτρους για τους άλτες MPO μας;
Οι άλτες MPO JFOPT υποβάλλονται στην τρισδιάστατη δοκιμή παρεμβαλλόμετρων 100% και τη δοκιμή απώλειας εισαγωγής 100%, εξασφαλίζοντας σταθερές παραμέτρους.
3.What είναι η παράδοσή μας χρονική ανοχή;
Έχουμε μια μηνιαία ικανότητα παραγωγής των συνδετήρων 30.000+ MPO, που εξασφαλίζει γρήγορη παράδοση.
4.What άλλα MPO-σχετικά προϊόντα προσφέρουμε;
Εκτός από τους άλτες MPO, παράγουμε επίσης MPO loopbacks, τους εξασθενητές MPO, τους αρσενικός--θηλυκούς προσαρμοστές MPO, τους άλτες ΑΜ, και άλλα MPO-σχετικά προϊόντα.
