Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Αριθμό μοντέλου:
Mtp-LC 12F G657A1/A2 0.9mm
Μας ελάτε σε επαφή με

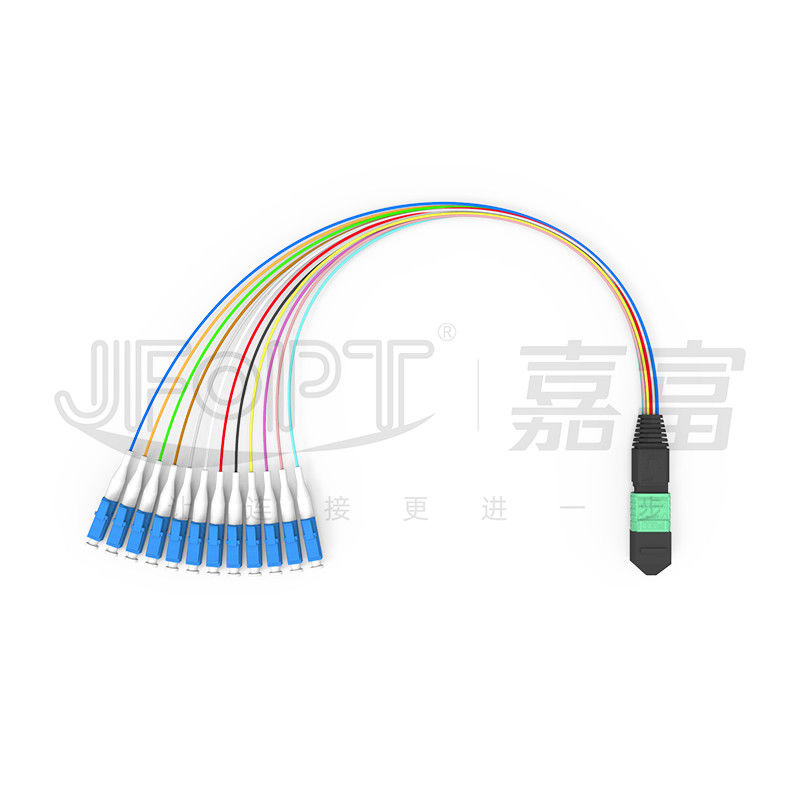

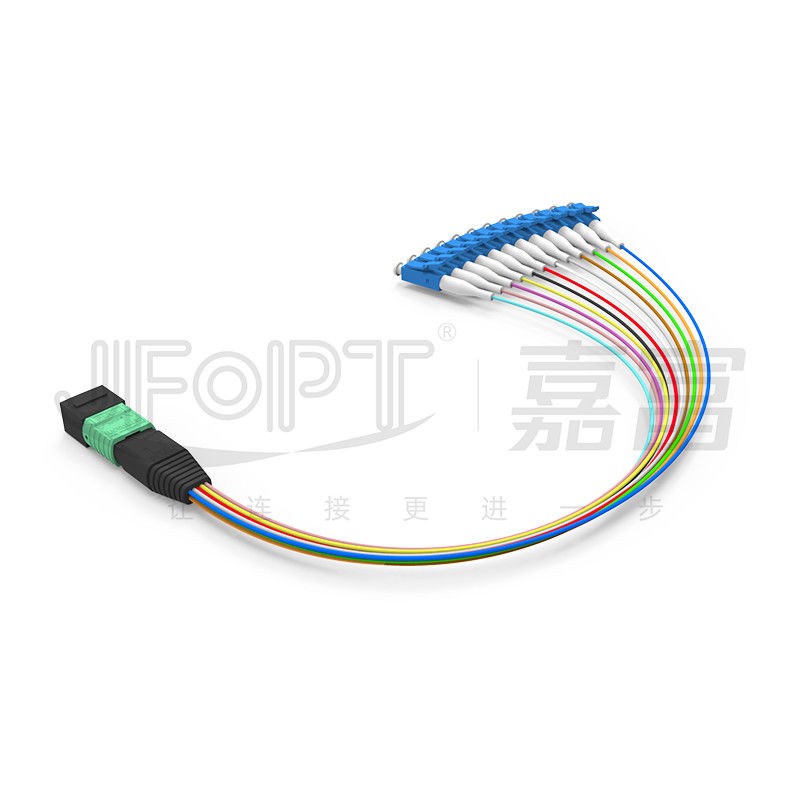

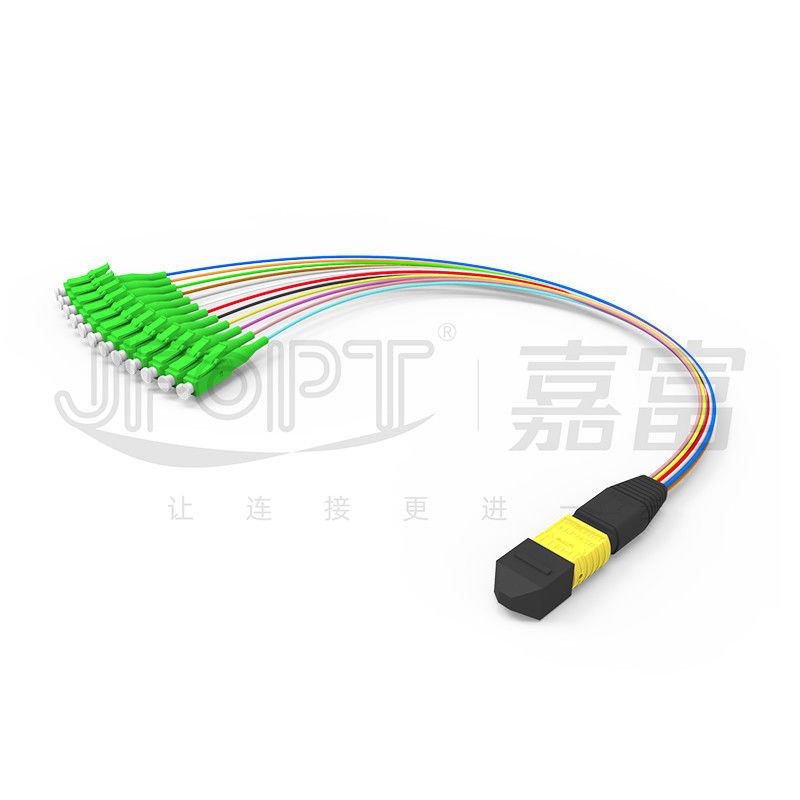

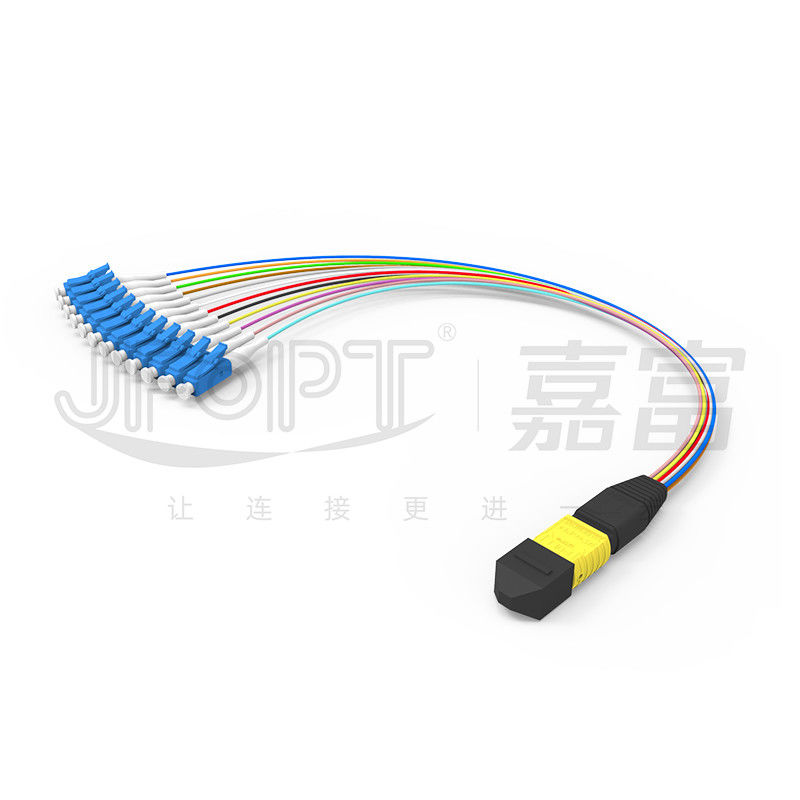

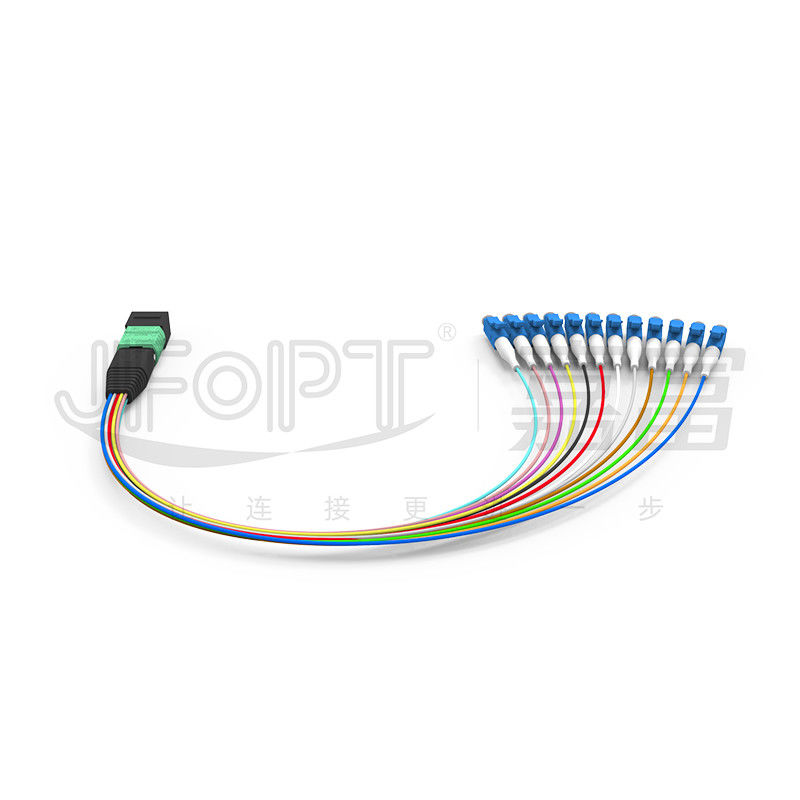

MTP - 12 * LC 12 - Furcation πυρήνων OS2 G657A1 G657A2 0.9mm σκοινί μπαλωμάτων κλάδων MTP
Ο άλτης κλάδων mtp-LC 0.9mm είναι αποτελούμενος με το συνδετήρα USConec MTP και ferrule ΑΜ, συνδετήρας LC με πρώτης τάξεως κεραμικό ferrule, υψηλό - ποιότητα μαρκαρισμένο ίνα YOFC ή Corning, εξασφαλίζοντας την υπερβολικά χαμηλή απώλεια και την υψηλή επανάληψη μέσω της στίλβωσης και του ελέγχου τέλος-προσώπου. Αυτό το προϊόν χρησιμοποιείται πρώτιστα στις ενότητες επιτροπής μπαλωμάτων MTP και εγκαθίσταται στα πλαίσια διανομής ινών MTP/MPO, επιτρέποντας στους άλτες σπονδυλικών στηλών MPO για να συνδέσει με τη διπλή διανομή αλτών και ινών LC στα σχέδια καλωδίωσης 40/100G.
* Χαρακτηριστικά γνωρίσματα
|
①Συνδετήρες USConec MTP
|
②Διαχείριση καλωδίων βελτιώσεων
|
|
|
|
③Ποσοστά υποστηρίξεων από 10G/25G σε 40G/100G
|
④Ελάχιστη κάμπτοντας ακτίνα 7.5mm
|
|
|
|
⑤Κατάλληλος για τις εφαρμογές υψηλής πυκνότητας με τη σταθερή μετάδοση
|
⑥100% υποχωρητικός με την τυποποιημένη τρισδιάστατη δοκιμή IEC
|
|
|
|
* Εφαρμογές
1.Fiber δίκτυα πρόσβασης.
2.Fiber μετάδοση στοιχείων.
3.Fiber συστήματα επικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, δίκτυα τηλεπικοινωνιών.
4.Local δίκτυα περιοχής (LANs), δίκτυα ευρείας περιοχής (WANs), FTTx.
* Παράμετροι συνδετήρων MTP
|
Τύπος συνδετήρων |
Απώλεια εισαγωγής |
Επιστροφής απώλεια |
|||
|
Χαρακτηριστικός |
Μέγιστος |
||||
|
Συνδετήρας MTP |
SM πρότυπα |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM χαμηλή απώλεια |
0.12dB |
0.25dB |
|||
|
ΚΚ πρότυπα |
0.2dB |
0.45dB |
PC≥25dB |
||
|
ΚΚ χαμηλή απώλεια |
0.12dB |
0.25dB |
|||
|
Αρσενικό/θηλυκό |
Αρσενικό: με την καρφίτσα, θηλυκό: χωρίς καρφίτσα |
||||
* Παράμετροι συνδετήρων LC
|
Χαρακτηριστικά συνδετήρων |
Τύπος συνδετήρων |
LC |
|||
|
Τύπος προσώπου τελών |
Ενιαίος νεαρός δικυκλιστής: UPC/APC πολλαπλού τρόπου: UPC |
||||
|
Ferrule τύπος |
A - βαθμός κεραμικό ferrule zirconia |
||||
|
Χρώμα συνδετήρων |
Μπλε/πράσινος/μπεζ/Aqua/βιολέτα/ασβέστης πράσινοι |
||||
|
Απώλεια εισαγωγής |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Επιστροφής απώλεια |
Ενιαίος τρόπος: UPC≥50dB APC≥60dB Πολλαπλού τρόπου: ≥25dB |
||||
|
Επανάληψη |
≤0.2dB |
||||
|
Ανταλλαξιμότητα |
≤0.2dB |
||||
* τρισδιάστατες γεωμετρικές παράμετροι
|
Στοιχεία |
Max |
Λ. |
||
|
Ακτίνα της κυρτότητας (χιλ.) |
Χ |
2000 |
-10000 |
|
|
Υ |
- |
5 |
||
|
Γωνία (°) |
Χ |
0,15 |
-0.15 |
|
|
Υ (APC) |
8.2 |
7.8 |
||
|
Υ (PC) |
0,2 |
-0.2 |
||
|
Ακτίνα της κυρτότητας του οπτικού πυρήνα (χιλ.) |
- |
1 |
||
|
Ύψος ινών (NM) |
3500 |
1000 |
||
|
Διαφορά ύψους της παρακείμενης ίνας (NM) |
500 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
|
Μέγιστος αρνητικός συνεπίπεδος (NM) |
300 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
* Επιλογές χρώματος συνδετήρων
|
Συνδετήρας MTP |
||||
|
SM |
Πράσινος |
Κίτρινος |
||
|
Αριθμός PANTONE 346C χρώματος αναφοράς |
Αριθμός PANTONE 106C χρώματος αναφοράς |
|||
|
|
|
|||
|
ΚΚ |
Μπεζ |
Μαύρος |
||
|
Αριθμός PANTONE 7534U χρώματος αναφοράς |
Αριθμός PANTONE μαύρο 6C χρώματος αναφοράς |
|||
|
|
|
|||
|
Aqua |
Βιολέτα της Heather |
|||
|
Αριθμός PANTONE 310C χρώματος αναφοράς |
Αριθμός PANTONE 1905C χρώματος αναφοράς |
|||
|
|
|
|||
|
Βιολέτα Munsell |
Magenta |
|||
|
Αριθμός PANTONE 2587C χρώματος αναφοράς |
Αριθμός PANTONE 208C χρώματος αναφοράς |
|||
|
|
|
|||
|
Ασβέστης πράσινος |
- |
|||
|
Αριθμός PANTONE 375C χρώματος αναφοράς |
||||
|
|
||||
* Επιλογή πολικότητας
|
MPO/MTP |
||||
|
|
||||
|
|
* Συσκευασία προϊόντων
|
|
|
|
Πυκνωμένη αντιστατική τσάντα |
Πυκνωμένο χαρτοκιβώτιο |
* Δύναμη εργοστασίων
|
Ειδίκευση: Με πάνω από 20 έτη εμπειρίας σε MPO και τη συμβατική παραγωγή αλτών οπτικών ινών, JFOPT αφιερώνει έναν επαγγελματικό εξοπλισμό ομάδων και παραγωγής Ε&Α στην ικανοποίηση των διάφορων αναγκών εγκαταστάσεων. Τα προϊόντα μας έχουν περάσει τις πολλαπλάσιες διεθνείς πιστοποιήσεις και τις δοκιμές. |
|
||||
|
Ικανότητα κατασκευής: JFOPT έχει τις πολλαπλάσιες γραμμές παραγωγής για MPO και τους συμβατικούς συνδετήρες, καθώς επίσης και το καλώδιο και το διακλαδιμένος εξοπλισμό, εξασφαλίζοντας γρήγορη παράδοση. |
|
||||
|
Ποιοτικός έλεγχος: JFOPT έχει τα ακριβή μέτρα ποιοτικού ελέγχου σε ισχύ, συμπεριλαμβανομένης της επιθεώρησης τέλος-προσώπου εργοστασίων και 100% εξεταστικός, χρησιμοποιώντας τον επαγγελματικό εξοπλισμό δοκιμής για να εξασφαλίσει σταθερή απόδοση μετάδοσης. |
|
||||
|
Τυποποίηση: JFOPT μπορεί να παρέχει τις διάφορες υπηρεσίες προσαρμογής για τους τύπους συνδετήρων, τους τύπους καλωδίων, τις εξωτερικές διαμέτρους, το χρώμα, τις ακολουθίες καλωδίων, τη συσκευασία, και περισσότερους, και επίσης την παραγωγή συνήθειας υποστήριξης βασισμένη στα παρεχόμενα σχέδια ή τα δείγματα, που εξασφαλίζει τη συνέπεια και τη σταθερότητα απόδοσης για να καλύψει τις διαφορετικές απαιτήσεις καλωδίωσης. |
|
||||
|
Τεχνολογική καινοτομία: JFOPT εστιάζει στη τεχνολογική καινοτομία και αφιερώνει μια επαγγελματική ομάδα Ε&Α στην ανάπτυξη και την παραγωγή των διάφορων υψηλής απόδοσης αλτών οπτικών ινών, που ικανοποιούν τη μεταβαλλόμενη ζήτηση στην αγορά. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: JFOPT παρέχει τις περιεκτικές pre-sales και μεταπωλήσεων υπηρεσίες, συμπεριλαμβανομένων των τεχνικών διαβουλεύσεων, των συστάσεων προϊόντων, και της συντήρησης μεταπωλήσεων, για να ικανοποιήσει τις ανάγκες πελατών και να εξασφαλίσει ικανοποίηση πελατών. |
|
||||
* Συχνό Q&A
1.What θα έπρεπε να εξεταστεί κατά την προσαρμογή των αλτών MTP;
Το μήκος του άλτη MTP/το υλικό καλωδίων/ο τύπος ινών και ο πυρήνας μετρούν/το γένος συνδετήρων (αρσενικό/θηλυκό)/οι προδιαγραφές απώλειας εισαγωγής/οι προτιμήσεις χρώματος/οι απαιτήσεις και η προσαρμογή μαρκαρίσματος.
2.How εξασφαλίζουμε τη σταθερότητα των αλτών MTP μας;
Οι άλτες MTP JFOPT υποβάλλονται στην τρισδιάστατη δοκιμή παρέμβασης 100% και τη δοκιμή απώλειας εισαγωγής 100% για να εξασφαλίσουν σταθερότητα παραμέτρου.
3.Our χρονική ανοχή παράδοσης;
Έχουμε μια μηνιαία ικανότητα παραγωγής των συνδετήρων 30.000+ MTP, που εξασφαλίζει γρήγορη παράδοση των διαταγών σας.
4.What άλλα παράγωγα προϊόντα MTP προσφέρουμε;
Κατασκευάζουμε επίσης MTP loopbacks/τους εξασθενητές MTP/τους μετατροπείς γένους MTP/και τους άλτες ΑΜ/μεταξύ άλλων MTP-σχετικών προϊόντων.
