Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Αριθμό μοντέλου:
Mtp-MTP 16C OM3/4/5 3,0 LSZH Aque
Μας ελάτε σε επαφή με

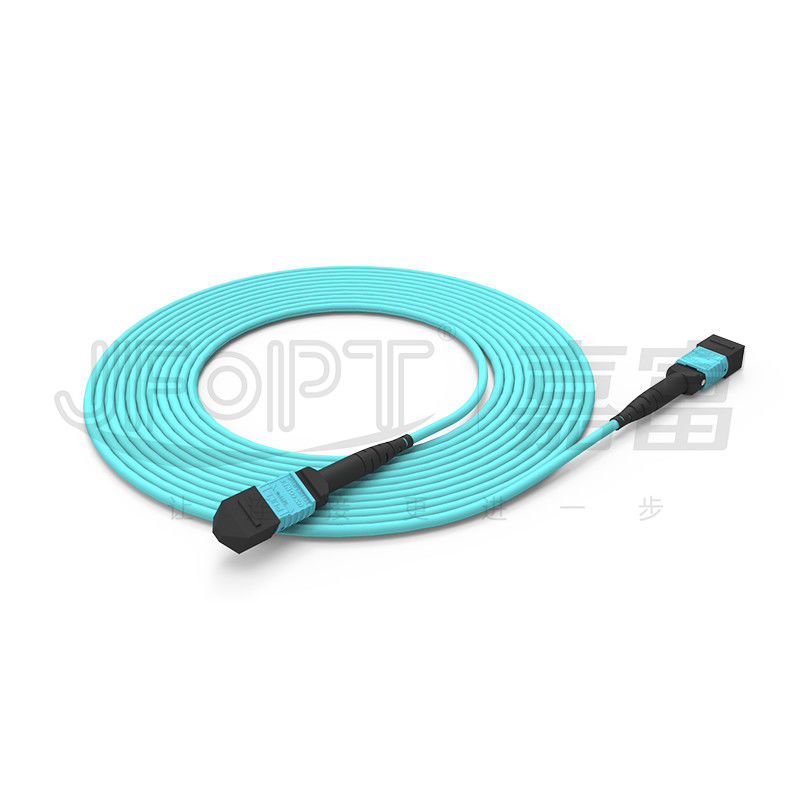

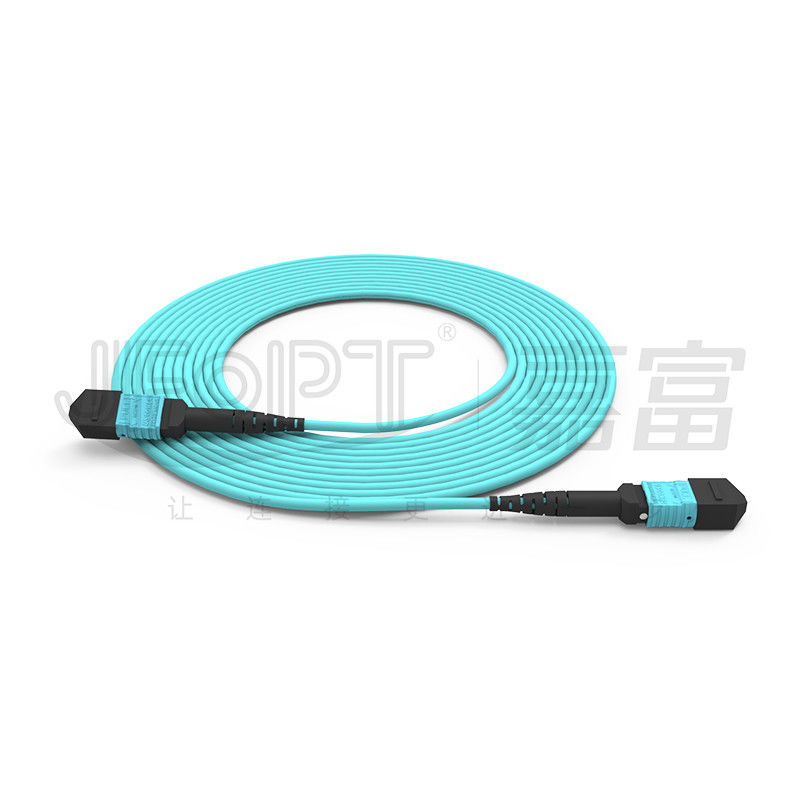

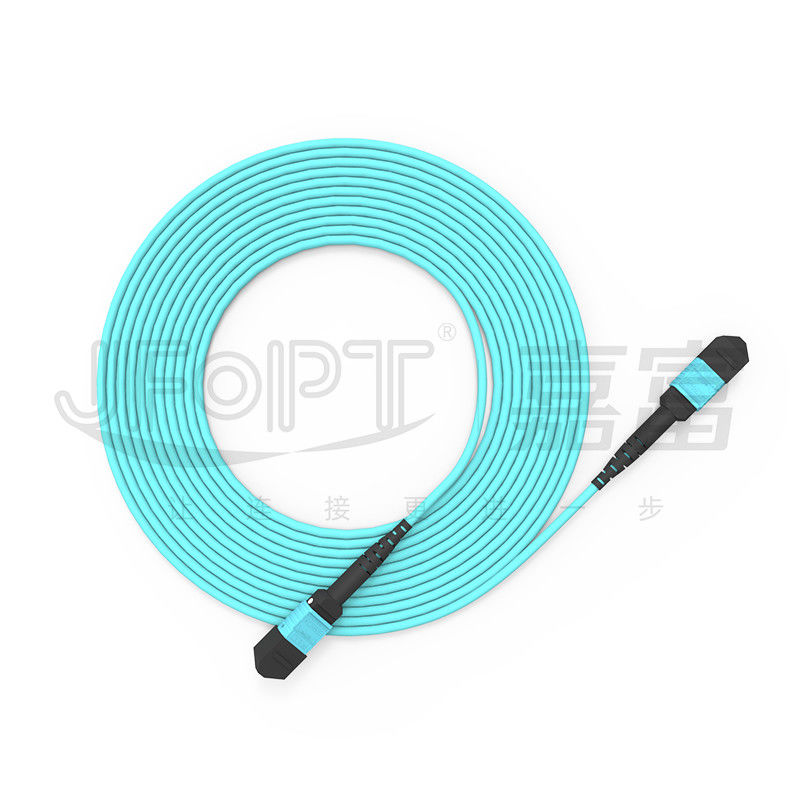

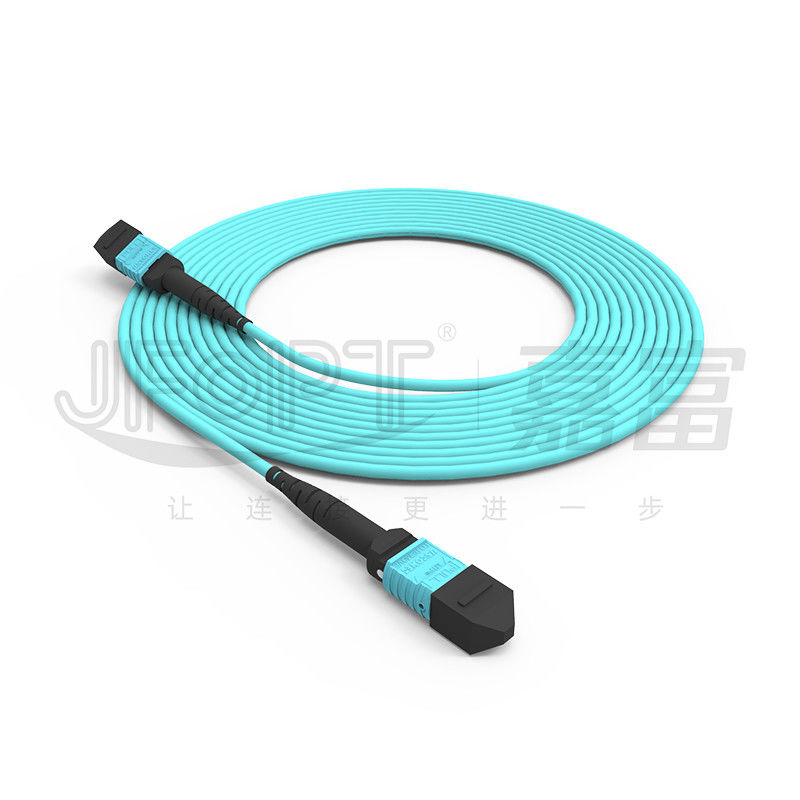

MTP 16 άλτης OM3 ινών πυρήνων/πολλαπλού τρόπου 3,0 LSZH Aqua MTP σκοινί μπαλωμάτων OM4/OM5
Οι ΥΠΈΡ και αρχικοί εισαγόμενοι συνδετήρες και ferrules χρήσης USCONEC JFOPT MTP και MTP, και υποβάλλονται σε μια διαδικασία στίλβωσης 5 βημάτων για να εξασφαλίσουν η απόδοση ότι συνδετήρων ανταποκρίνεται στα πρότυπα IEC. Mtp-MTP οι άλτες σπονδυλικών στηλών χρησιμοποιούνται ευρέως για τη συνδετικότητα μεταξύ των δωματίων κέντρων δεδομένων και των κτηρίων. Ο συνδετήρας 16 πυρήνων MTP χαρακτηρίζει έναν βασικός-επάνω/βασικός-κατεβάζει το σχέδιο, και όταν συνδυάζεται με έναν αφιερωμένο προσαρμοστή 16 πυρήνων MPO/MTP, επιτρέπει τη μετάδοση σημάτων για 8 κανάλια μέσα σε ένα ενιαίο καλώδιο, μειώνοντας σημαντικά το μέτωπο - διάστημα επιτροπής και όγκος καλωδίωσης. Άλτες πυρήνων MTP JFOPT 16 χρησιμοποιούν τα μίνι καλώδια ή τα καλώδια κορδελλών που ενισχύονται με το high-tensile εισαγόμενο aramid νήμα, και τις ίνες OM3/OM4/OM5 από τα εμπορικά σήματα όπως YOFC ή Corning, με ένα ολοκαίνουργιο εξωτερικό υλικό θηκών που παρέχει τη μακριά διάρκεια ζωής, την ευρεία προσαρμοστικότητα, και την υψηλή σταθερότητα για τη μετάδοση στοιχείων.
* Χαρακτηριστικά γνωρίσματα
|
①σύνδεση καλωδίων οπτικών ινών 16 πυρήνων, ενιαία σειρά 16 ferrule πυρήνων MTP |
②Γίνοντας με τις κάμψη-αναίσθητες ίνες OM3/OM4/OM5 για να ενισχύσει τη σταθερότητα μετάδοσης |
||||
|
|
|
||||
|
③Διαθέσιμος με την τυποποιημένη απώλεια USCONEC και χαμηλά ferrules απώλειας MTP για να καλύψει τις διαφορετικές απαιτήσεις προϋπολογισμών και απώλειας |
④100% το εργοστάσιο ολοκλήρωσε και εξέτασε για να εξασφαλίσει απόδοση μετάδοσης |
||||
|
|
|
||||
|
⑤Κατάλληλος για τα περιβάλλοντα καλωδίωσης υψηλής πυκνότητας |
⑥100% αρχικοί εισαγόμενοι συνδετήρες και ferrules |
||||
|
|
|
||||
* Εφαρμογές
1.Fiber δίκτυα πρόσβασης.
2.Fiber μετάδοση στοιχείων.
3.Fiber συστήματα επικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, δίκτυα τηλεπικοινωνιών.
4.Local δίκτυα περιοχής (LANs), δίκτυα ευρείας περιοχής (WANs), FTTx.
* Παράμετροι συνδετήρων MTP
|
Τύπος συνδετήρων |
Απώλεια εισαγωγής |
Επιστροφής απώλεια |
|||
|
Χαρακτηριστικός |
Μέγιστος |
||||
|
Συνδετήρας MTP |
SM πρότυπα |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM χαμηλή απώλεια |
0.12dB |
0.25dB |
|||
|
ΚΚ πρότυπα |
0.2dB |
0.45dB |
PC≥25dB |
||
|
ΚΚ χαμηλή απώλεια |
0.12dB |
0.25dB |
|||
|
Αρσενικό/θηλυκό |
Αρσενικό: με την καρφίτσα, θηλυκό: χωρίς καρφίτσα |
||||
* Παράμετροι καλωδίων
|
Στοιχεία |
Παράμετροι |
|||
|
Τύπος ινών |
Προαιρετικό G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Αρίθμηση ινών |
Προαιρετικό 8/12/16/24 |
|||
|
Μέλος δύναμης |
Νήμα Aramid |
|||
|
Εξωτερικό υλικό σακακιών |
Προαιρετικό LSZH/PVC/TPU |
|||
|
Εξωτερική διάμετρος σακακιών |
3.0mm |
|||
|
Εξωτερικό χρώμα σακακιών |
Κίτρινες/πορτοκαλιές/πράσινες/βιολέτα/προσαρμογή της Heather |
|||
|
Εκτατή δύναμη (μακροπρόθεσμη) |
80N |
|||
|
Εκτατή δύναμη (βραχυπρόθεσμη) |
150N |
|||
|
Αντίσταση συντριβής (μακροπρόθεσμη) |
100N/cm |
|||
|
Αντίσταση συντριβής (βραχυπρόθεσμη) |
500N/cm |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (δυναμική) |
20D |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (στατική) |
10D |
|||
|
Λειτουργούσα θερμοκρασία |
-20~60℃ |
|||
|
Θερμοκρασία αποθήκευσης |
-20~60℃ |
|||
|
Εκτίμηση πυρκαγιάς |
Προαιρετικό OFN/OFNR/OFNP |
|||
|
Στοιχεία |
Παράμετροι |
|||
|
Τύπος ινών |
Προαιρετικό G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Αρίθμηση ινών |
2~12 πυρήνες |
|||
|
Μέλος δύναμης |
Νήμα Aramid |
|||
|
Εξωτερικό υλικό σακακιών |
Προαιρετικό LSZH/PVC/TPU |
|||
|
Εξωτερική διάμετρος σακακιών |
2.5x5.0mm |
|||
|
Εξωτερικό χρώμα σακακιών |
Κίτρινες/πορτοκαλιές/πράσινες/βιολέτα/προσαρμογή της Heather |
|||
|
Εκτατή δύναμη (μακροπρόθεσμη) |
100N |
|||
|
Εκτατή δύναμη (βραχυπρόθεσμη) |
200N |
|||
|
Αντίσταση συντριβής (μακροπρόθεσμη) |
200N/cm |
|||
|
Αντίσταση συντριβής (βραχυπρόθεσμη) |
500N/cm |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (δυναμική) |
50mm |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (στατική) |
30mm |
|||
|
Λειτουργούσα θερμοκρασία |
-20~60℃ |
|||
|
Θερμοκρασία αποθήκευσης |
-20~60℃ |
|||
|
Εκτίμηση πυρκαγιάς |
Προαιρετικό OFN/OFNR/OFNP |
|||
* τρισδιάστατες γεωμετρικές παράμετροι
|
Στοιχεία |
Max |
Λ. |
||
|
Ακτίνα της κυρτότητας (χιλ.) |
Χ |
2000 |
-10000 |
|
|
Υ |
- |
5 |
||
|
Γωνία (°) |
Χ |
0,15 |
-0.15 |
|
|
Υ (APC) |
8.2 |
7.8 |
||
|
Υ (PC) |
0,2 |
-0.2 |
||
|
Ακτίνα της κυρτότητας του οπτικού πυρήνα (χιλ.) |
- |
1 |
||
|
Ύψος ινών (NM) |
3500 |
1000 |
||
|
Διαφορά ύψους της παρακείμενης ίνας (NM) |
500 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
|
Μέγιστος αρνητικός συνεπίπεδος (NM) |
300 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
* Επιλογή χρώματος κατοικίας συνδετήρων
|
Συνδετήρας MTP |
||||
|
SM |
Πράσινος |
Κίτρινος |
||
|
Αριθμός PANTONE 346C χρώματος αναφοράς |
Αριθμός PANTONE 106C χρώματος αναφοράς |
|||
|
|
|
|||
|
ΚΚ |
Μπεζ |
Μαύρος |
||
|
Αριθμός PANTONE 7534U χρώματος αναφοράς |
Αριθμός PANTONE μαύρο 6C χρώματος αναφοράς |
|||
|
|
|
|||
|
Aqua |
Βιολέτα της Heather |
|||
|
Αριθμός PANTONE 310C χρώματος αναφοράς |
Αριθμός PANTONE 1905C χρώματος αναφοράς |
|||
|
|
|
|||
|
Βιολέτα |
Magenta |
|||
|
Αριθμός PANTONE 2587C χρώματος αναφοράς |
Αριθμός PANTONE 208C χρώματος αναφοράς |
|||
|
|
|
|||
|
Ασβέστης πράσινος |
|
|||
|
Αριθμός PANTONE 375C χρώματος αναφοράς |
||||
|
|
||||
* Επιλογή μποτών συνδετήρων
|
Τύπος μποτών MTP |
||||
|
Τύπος |
Προδιαγραφή |
Εφαρμόσιμο καλώδιο OD |
Εικόνα |
Σχέδια |
|
Στρογγυλή μπότα |
2.0 μπότα L=33.2mm |
2.0 |
|
|
|
3.0 μπότα L=33.2mm |
2.5/3.0 |
|
|
|
|
3.0 μπότα L=16mm |
3.0 |
|
|
|
|
3.0 bendable μπότα L= 33.6mm |
3.0 |
|
|
|
|
3.6 μπότα L=33.2mm |
3.6 |
|
|
|
|
3.6 μπότα L= 16mm |
3.6 |
|
|
|
|
3.6 bendable μπότα L= 33.6mm |
3.6 |
|
|
|
|
4.5 μπότα L=33.2mm |
4.0/4.5 |
|
|
|
|
5.5 μπότα L= 33.2mm |
5.0/5.5 |
|
|
|
|
Μπότα καλωδίων κορδελλών |
3.0*6.0 μπότα L=33.2mm |
3.0*6.0 |
|
|
|
2.5*5.0 μπότα L= 21.3mm |
2.5*5.0 |
|
|
|
|
Γυμνή μπότα ινών κορδελλών |
Γυμνή μπότα L=19mm ινών κορδελλών |
Γυμνή ίνα κορδελλών |
|
|
|
Αντιφατική ετικέττα |
Καθολικό για όλες τις μπότες |
Καθολικός |
|
|
* Επιλογή πολικότητας
|
|
* Συσκευασία προϊόντων
|
|
|
|
Πυκνωμένη αντιστατική τσάντα |
Πυκνωμένο χαρτοκιβώτιο |
* Δύναμη εργοστασίων
|
Επαγγελματίας: JFOPT έχει εστιάσει στην παραγωγή αλτών ινών για πάνω από 20 έτη και κατέχει τις επαγγελματικές τεχνικές κατασκευής για να παραχθούν οι υψηλής ποιότητας και υψηλής απόδοσης άλτες ινών. |
|
||||
|
Ικανότητα κατασκευής: JFOPT έχει 5 γραμμές παραγωγής και εξοπλισμό, επιτρέποντας τη γρήγορη και αποδοτική παραγωγή μιας μεγάλης ποσότητας των αλτών ινών να ικανοποιήσει τις απαιτήσεις πελατών. |
|
||||
|
QC: JFOPT εφαρμόζει τα ακριβή μέτρα ποιοτικού ελέγχου, συμπεριλαμβανομένων των επαγγελματικών ποιοτικών επιθεωρήσεων και έλεγχος σε κάθε στάδιο από την προμήθεια πρώτης ύλης στις διαδικασίες παραγωγής. Η δοκιμή απώλειας εισαγωγής και η επιθεώρηση τέλος-προσώπου διευθύνονται για να εξασφαλίσουν ποιότητα των προϊόντων. |
|
||||
|
Τυποποιημένη εφαρμογή: JFOPT μπορεί να αναπτυχθεί και να εμμείνει αυστηρά στα πρότυπα παραγωγής αλτών ινών σύμφωνα με τις απαιτήσεις πελατών, που εξασφαλίζουν τη συνέπεια και τη σταθερότητα απόδοσης των προϊόντων. |
|
||||
|
Τεχνολογική καινοτομία: JFOPT υπογραμμίζει τη τεχνολογική καινοτομία και αφιερώνει μια επαγγελματική ομάδα Ε&Α στην ανάπτυξη των πιό προηγμένων και υψηλής απόδοσης αλτών ινών. |
|
||||
|
Υποστήριξη υπηρεσιών: JFOPT παρέχει τις περιεκτικές pre-sales και μεταπωλήσεων υπηρεσίες, συμπεριλαμβανομένων των τεχνικών διαβουλεύσεων, των συστάσεων προϊόντων, και της συντήρησης μετα-πωλήσεων, για να ικανοποιήσει τις ανάγκες πελατών και να εξασφαλίσει ικανοποίηση πελατών. |
|
||||
* Συχνό Q&A
1.What θα έπρεπε να εξεταστεί κατά την προσαρμογή των αλτών MTP;
Το μήκος του άλτη MTP/το υλικό καλωδίων/ο τύπος ινών και ο πυρήνας μετρούν/το γένος συνδετήρων (αρσενικό/θηλυκό)/οι προδιαγραφές απώλειας εισαγωγής/οι προτιμήσεις χρώματος/οι απαιτήσεις και η προσαρμογή μαρκαρίσματος
2.How εξασφαλίζουμε τη σταθερότητα των αλτών MTP μας;
Οι άλτες MTP JFOPT υποβάλλονται στην τρισδιάστατη δοκιμή παρέμβασης 100% και τη δοκιμή απώλειας εισαγωγής 100% για να εξασφαλίσουν σταθερότητα παραμέτρου.
3.Our χρονική ανοχή παράδοσης;
Έχουμε μια μηνιαία ικανότητα παραγωγής των συνδετήρων 30.000+ MTP, που εξασφαλίζει γρήγορη παράδοση των διαταγών σας.
4.What άλλα παράγωγα προϊόντα MTP προσφέρουμε;
Κατασκευάζουμε επίσης MTP loopbacks, τους εξασθενητές MTP, τους μετατροπείς γένους MTP, και τους άλτες ΑΜ, μεταξύ άλλων MTP-σχετικών προϊόντων.
