Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Αριθμό μοντέλου:
Βιολέτα MTP 24C OM4 50/125 LSZH 3.0/4.0mm Heather
Μας ελάτε σε επαφή με

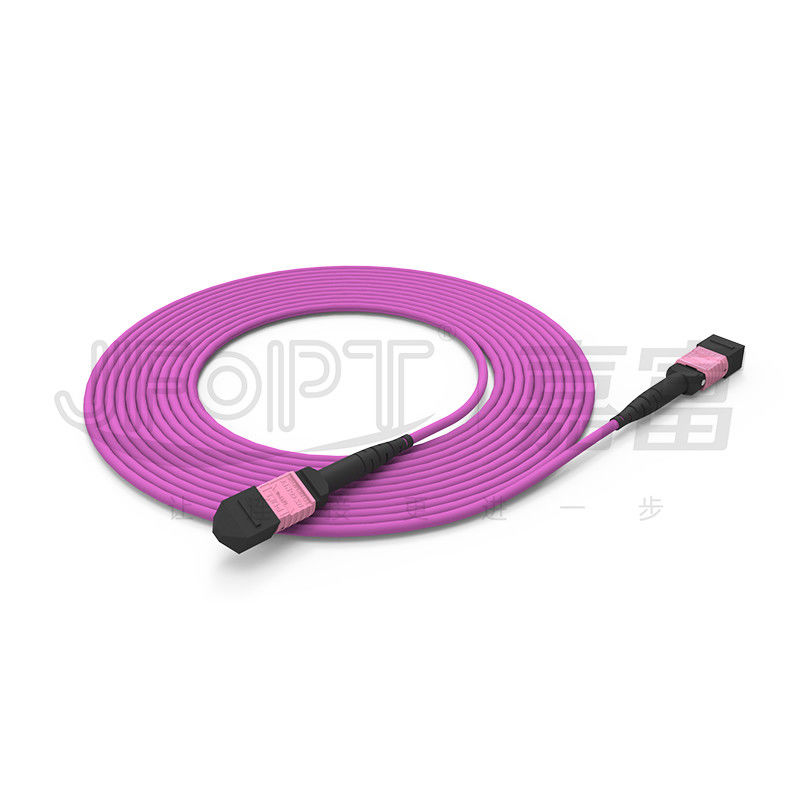

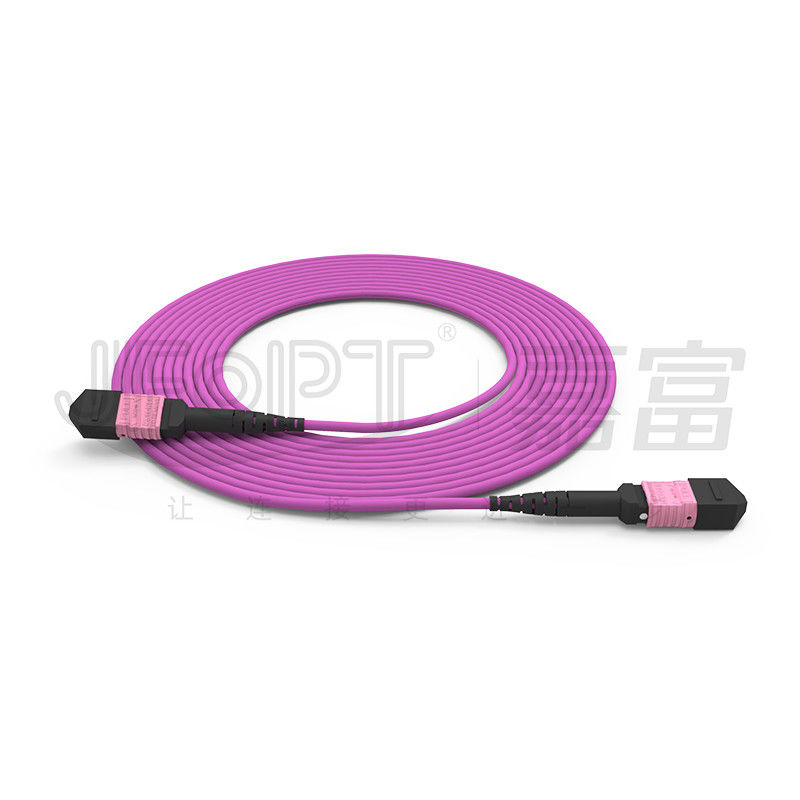

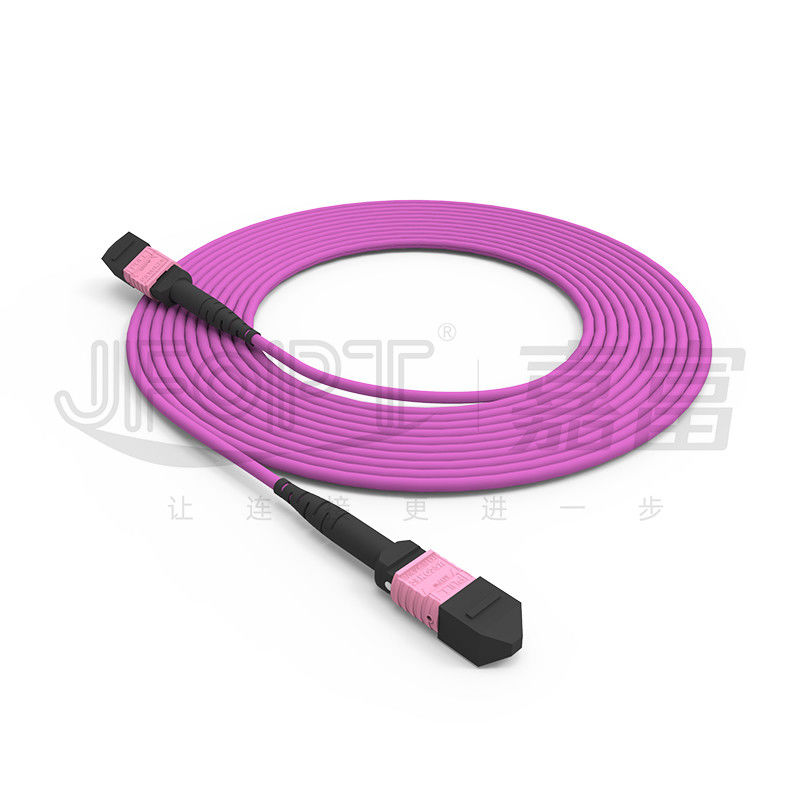

Το σκοινί 24 μπαλωμάτων MTP 100G αφαιρεί τον πυρήνα πολλαπλού τρόπου OM4 50/125 LSZH 3.04.0mm ιώδης άλτης της Heather
Η καθημερινή ικανότητα παραγωγής JFOPT για τους άλτες πυρήνων mtp-MTP 24 μπορεί να φθάσει σε 1000 μονάδες. Αυτήν την περίοδο, η χρήση maket 24 αλτών πυρήνων MTP είναι δεύτερη μόνο σε αυτός 12 αλτών πυρήνων MTP. Οι 24 άλτες πυρήνων MTP μπορούν να επιτύχουν τη μετάδοση στοιχείων 100G σε έναν ενιαίο άλτη. JFOPT εστιάζει στον ποιοτικό έλεγχο των αλτών MTP από τις διάφορες πτυχές, συμπεριλαμβανομένης της πρώτης ύλης, του χρώματος, της διαδικασίας στίλβωσης, των επιθεωρήσεων (IL&RL, πρόσωπο τελών, πολικότητα), της συσκευασίας, και των κινδύνων μεταφορών. Ο ιώδης MTP συνδετήρας της Heather μας που ζευγαρώνονται με το ίδιο οπτικό καλώδιο σπονδυλικών στηλών χρώματος, και επιλογές για την τυποποιημένη απώλεια ή τη χαμηλή απώλεια. Όλοι οι άλτες MTP/MPO από την επιχείρησή μας υποβάλλονται στην τρισδιάστατη δοκιμή παρεμβαλλόμετρων τέλος-προσώπου. Η επιλογή των οπτικών καλωδίων 3,0 ή 4.0mm μπορεί να διαμορφωθεί με τα νήματα aramid των διαφορετικών εκτατών δυνάμεων, που παρέχουν στους πελάτες τις ανάγκες έλξης με περισσότερες εκτατές λύσεις. OM4 η επιλογή πολλαπλού τρόπου ινών επιτρέπει την πλήρη μετάδοση εύρους ζώνης και μεγάλης ταχύτητας πέρα από τις μεγαλύτερες αποστάσεις, που καθιστούν το ευρέως χρησιμοποιημένο για τις ανάγκες καλωδίωσης μέχρι εκατοντάδα των μετρητών. Για την υψηλότερη ζήτηση, η ίνα OM5 μπορεί να επιλεχτεί.
* Χαρακτηριστικά γνωρίσματα
|
①ferrule 24 πυρήνων MTP με τις επιλογές για την τυποποιημένη απώλεια ή τη χαμηλή απώλεια |
②Χρησιμοποιεί την κάμψη-αναίσθητη ίνα OM4 και το εισαγόμενο aramid νήμα για την εκτεταμένες διάρκεια ζωής και τη σταθερότητα |
||||
|
|
|
||||
|
③Εξατομικεύσιμοι αρσενικοί και θηλυκοί συνδετήρες, μεγάλης ακρίβειας ΚΑΡΦΙΤΣΑ |
④Κατάλληλος για τα περιβάλλοντα καλωδίωσης υψηλής πυκνότητας |
||||
|
|
|
||||
|
⑤100% αρχικά μαζικά μέρη και ferrules |
|
||||
|
|
|
||||
* Εφαρμογές
1.Fiber δίκτυα πρόσβασης.
2.Fiber μετάδοση στοιχείων.
3.Fiber συστήματα επικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, δίκτυα τηλεπικοινωνιών.
4.Local δίκτυα περιοχής (LANs), δίκτυα ευρείας περιοχής (WANs), FTTx.
* Παράμετροι συνδετήρων MTP
|
Τύπος συνδετήρων |
Απώλεια εισαγωγής |
Επιστροφής απώλεια |
|||
|
Χαρακτηριστικός |
Μέγιστος |
||||
|
Συνδετήρας MTP |
SM πρότυπα |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM χαμηλή απώλεια |
0.12dB |
0.25dB |
|||
|
ΚΚ πρότυπα |
0.2dB |
0.45dB |
PC≥25dB |
||
|
ΚΚ χαμηλή απώλεια |
0.12dB |
0.25dB |
|||
|
Αρσενικό/θηλυκό |
Αρσενικό: με την καρφίτσα, θηλυκό: χωρίς καρφίτσα |
||||
* Παράμετροι καλωδίων
|
Στοιχεία |
Παράμετροι |
|||
|
Τύπος ινών |
Προαιρετικό G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Αρίθμηση ινών |
Προαιρετικό 8/12/16/24 |
|||
|
Μέλος δύναμης |
Νήμα Aramid |
|||
|
Εξωτερικό υλικό σακακιών |
Προαιρετικό LSZH/PVC/TPU |
|||
|
Εξωτερική διάμετρος σακακιών |
3.0mm |
|||
|
Εξωτερικό χρώμα σακακιών |
Κίτρινες/πορτοκαλιές/πράσινες/βιολέτα/προσαρμογή της Heather |
|||
|
Εκτατή δύναμη (μακροπρόθεσμη) |
80N |
|||
|
Εκτατή δύναμη (βραχυπρόθεσμη) |
150N |
|||
|
Αντίσταση συντριβής (μακροπρόθεσμη) |
100N/cm |
|||
|
Αντίσταση συντριβής (βραχυπρόθεσμη) |
500N/cm |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (δυναμική) |
20D |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (στατική) |
10D |
|||
|
Λειτουργούσα θερμοκρασία |
-20~60℃ |
|||
|
Θερμοκρασία αποθήκευσης |
-20~60℃ |
|||
|
Εκτίμηση πυρκαγιάς |
Προαιρετικό OFN/OFNR/OFNP |
|||
|
Στοιχεία |
Παράμετροι |
|||
|
Τύπος ινών |
Προαιρετικό G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Αρίθμηση ινών |
2~12 πυρήνες |
|||
|
Μέλος δύναμης |
Νήμα Aramid |
|||
|
Εξωτερικό υλικό σακακιών |
Προαιρετικό LSZH/PVC/TPU |
|||
|
Εξωτερική διάμετρος σακακιών |
2.5x5.0mm |
|||
|
Εξωτερικό χρώμα σακακιών |
Κίτρινες/πορτοκαλιές/πράσινες/βιολέτα/προσαρμογή της Heather |
|||
|
Εκτατή δύναμη (μακροπρόθεσμη) |
100N |
|||
|
Εκτατή δύναμη (βραχυπρόθεσμη) |
200N |
|||
|
Αντίσταση συντριβής (μακροπρόθεσμη) |
200N/cm |
|||
|
Αντίσταση συντριβής (βραχυπρόθεσμη) |
500N/cm |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (δυναμική) |
50mm |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (στατική) |
30mm |
|||
|
Λειτουργούσα θερμοκρασία |
-20~60℃ |
|||
|
Θερμοκρασία αποθήκευσης |
-20~60℃ |
|||
|
Εκτίμηση πυρκαγιάς |
Προαιρετικό OFN/OFNR/OFNP |
|||
* τρισδιάστατες γεωμετρικές παράμετροι
|
Στοιχεία |
Max |
Λ. |
||
|
Ακτίνα της κυρτότητας (χιλ.) |
Χ |
2000 |
-10000 |
|
|
Υ |
- |
5 |
||
|
Γωνία (°) |
Χ |
0,15 |
-0.15 |
|
|
Υ (APC) |
8.2 |
7.8 |
||
|
Υ (PC) |
0,2 |
-0.2 |
||
|
Ακτίνα της κυρτότητας του οπτικού πυρήνα (χιλ.) |
- |
1 |
||
|
Ύψος ινών (NM) |
3500 |
1000 |
||
|
Διαφορά ύψους της παρακείμενης ίνας (NM) |
500 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
|
Μέγιστος αρνητικός συνεπίπεδος (NM) |
300 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
* Επιλογές χρώματος συνδετήρων
|
Συνδετήρας MTP |
||||
|
SM |
Πράσινος |
Κίτρινος |
||
|
Αριθμός PANTONE 346C χρώματος αναφοράς |
Αριθμός PANTONE 106C χρώματος αναφοράς |
|||
|
|
|
|||
|
ΚΚ |
Μπεζ |
Μαύρος |
||
|
Αριθμός PANTONE 7534U χρώματος αναφοράς |
Αριθμός PANTONE μαύρο 6C χρώματος αναφοράς |
|||
|
|
|
|||
|
Aqua |
Βιολέτα της Heather |
|||
|
Αριθμός PANTONE 310C χρώματος αναφοράς |
Αριθμός PANTONE 1905C χρώματος αναφοράς |
|||
|
|
|
|||
|
Βιολέτα Munsell |
Magenta |
|||
|
Αριθμός PANTONE 2587C χρώματος αναφοράς |
Αριθμός PANTONE 208C χρώματος αναφοράς |
|||
|
|
|
|||
|
Ασβέστης πράσινος |
|
|||
|
Αριθμός PANTONE 375C χρώματος αναφοράς |
||||
|
|
||||
* Επιλογή μποτών συνδετήρων
|
Τύπος μποτών MTP |
||||
|
Τύπος |
Προδιαγραφή |
Εφαρμόσιμο καλώδιο OD |
Εικόνα |
Σχέδια |
|
Στρογγυλή μπότα |
2.0 μπότα L=33.2mm |
2.0 |
|
|
|
3.0 μπότα L=33.2mm |
2.5/3.0 |
|
|
|
|
3.0 μπότα L=16mm |
3.0 |
|
|
|
|
3.0 bendable μπότα L= 33.6mm |
3.0 |
|
|
|
|
3.6 μπότα L=33.2mm |
3.6 |
|
|
|
|
3.6 μπότα L= 16mm |
3.6 |
|
|
|
|
3.6 bendable μπότα L= 33.6mm |
3.6 |
|
|
|
|
4.5 μπότα L=33.2mm |
4.0/4.5 |
|
|
|
|
5.5 μήκος 33.2mm μποτών |
5.0/5.5 |
|
|
|
|
Μπότα καλωδίων κορδελλών |
3.0*6.0 μπότα L=33.2mm |
3.0*6.0 |
|
|
|
2.5*5.0 μπότα L= 21.3mm |
2.5*5.0 |
|
|
|
|
Γυμνή μπότα ινών κορδελλών |
Γυμνή μπότα L=19mm ινών κορδελλών |
Γυμνή ίνα κορδελλών |
|
|
|
Αντιφατική ετικέττα |
Καθολικό για όλες τις μπότες |
Καθολικός |
|
|
* Επιλογή πολικότητας
|
|
* Συσκευασία προϊόντων
|
|
|
|
Πυκνωμένη αντιστατική τσάντα |
Πυκνωμένο χαρτοκιβώτιο |
* Δύναμη εργοστασίων
|
Επαγγελματίας: JFOPT έχει εστιάσει στην παραγωγή αλτών ινών για πάνω από 20 έτη και κατέχει τις επαγγελματικές τεχνικές κατασκευής για να παραχθούν οι υψηλής ποιότητας και υψηλής απόδοσης άλτες ινών. |
|
||||
|
Ικανότητα κατασκευής: JFOPT έχει 5 γραμμές παραγωγής και εξοπλισμό, επιτρέποντας τη γρήγορη και αποδοτική παραγωγή μιας μεγάλης ποσότητας των αλτών ινών να ικανοποιήσει τις απαιτήσεις πελατών. |
|
||||
|
QC: JFOPT εφαρμόζει τα ακριβή μέτρα ποιοτικού ελέγχου, συμπεριλαμβανομένων των επαγγελματικών ποιοτικών επιθεωρήσεων και έλεγχος σε κάθε στάδιο από την προμήθεια πρώτης ύλης στις διαδικασίες παραγωγής. Η δοκιμή απώλειας εισαγωγής και η επιθεώρηση τέλος-προσώπου διευθύνονται για να εξασφαλίσουν ποιότητα των προϊόντων. |
|
||||
|
Τυποποιημένη εφαρμογή: JFOPT μπορεί να αναπτυχθεί και να εμμείνει αυστηρά στα πρότυπα παραγωγής αλτών ινών σύμφωνα με τις απαιτήσεις πελατών, που εξασφαλίζουν τη συνέπεια και τη σταθερότητα απόδοσης των προϊόντων. |
|
||||
|
Τεχνολογική καινοτομία: JFOPT υπογραμμίζει τη τεχνολογική καινοτομία και αφιερώνει μια επαγγελματική ομάδα Ε&Α στην ανάπτυξη των πιό προηγμένων και υψηλής απόδοσης αλτών ινών. |
|
||||
|
Υποστήριξη υπηρεσιών: JFOPT παρέχει τις περιεκτικές pre-sales και μεταπωλήσεων υπηρεσίες, συμπεριλαμβανομένων των τεχνικών διαβουλεύσεων, των συστάσεων προϊόντων, και της συντήρησης μετα-πωλήσεων, για να ικανοποιήσει τις ανάγκες πελατών και να εξασφαλίσει ικανοποίηση πελατών. |
|
||||
* Συχνό Q&A
1.What θα έπρεπε να εξεταστεί κατά την προσαρμογή των αλτών MTP;
Το μήκος του άλτη MTP/το υλικό καλωδίων/ο τύπος ινών και ο πυρήνας μετρούν/το γένος συνδετήρων (αρσενικό/θηλυκό)/οι προδιαγραφές απώλειας εισαγωγής/οι προτιμήσεις χρώματος/οι απαιτήσεις και η προσαρμογή μαρκαρίσματος
2.How εξασφαλίζουμε τη σταθερότητα των αλτών MTP μας;
Οι άλτες MTP JFOPT υποβάλλονται στην τρισδιάστατη δοκιμή παρέμβασης 100% και τη δοκιμή απώλειας εισαγωγής 100% για να εξασφαλίσουν σταθερότητα παραμέτρου.
3.Our χρονική ανοχή παράδοσης;
Έχουμε μια μηνιαία ικανότητα παραγωγής των συνδετήρων 30.000+ MTP, που εξασφαλίζει γρήγορη παράδοση των διαταγών σας.
4.What άλλα παράγωγα προϊόντα MTP προσφέρουμε;
Κατασκευάζουμε επίσης MTP loopbacks, τους εξασθενητές MTP, τους μετατροπείς γένους MTP, και τους άλτες ΑΜ, μεταξύ άλλων MTP-σχετικών προϊόντων.
