Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Αριθμό μοντέλου:
MPO/P (Φ) - LC/U 12F OM3 3,0 LSZH SL Β 1M
Μας ελάτε σε επαφή με

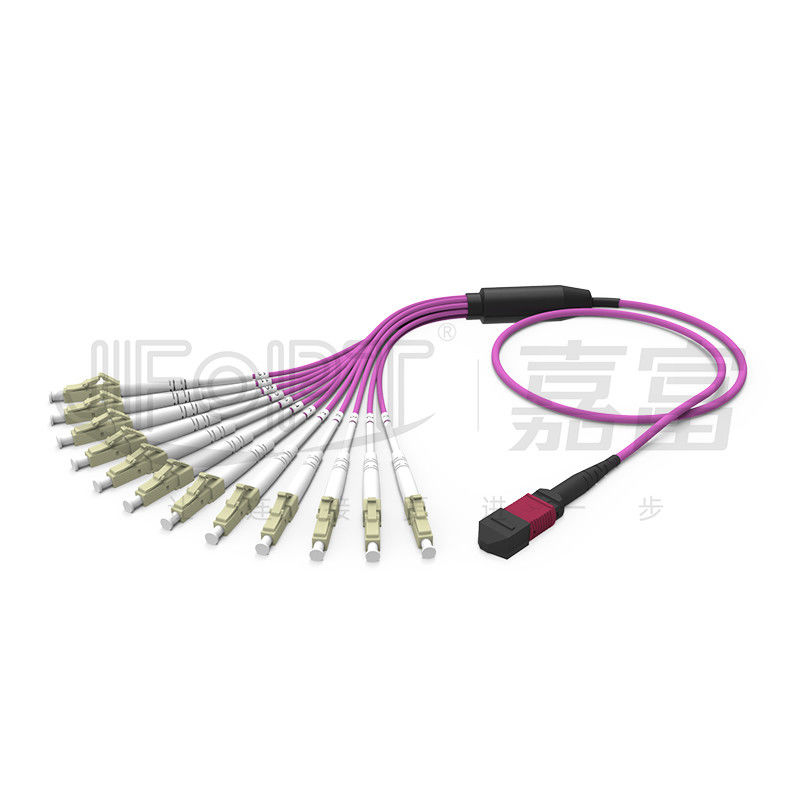

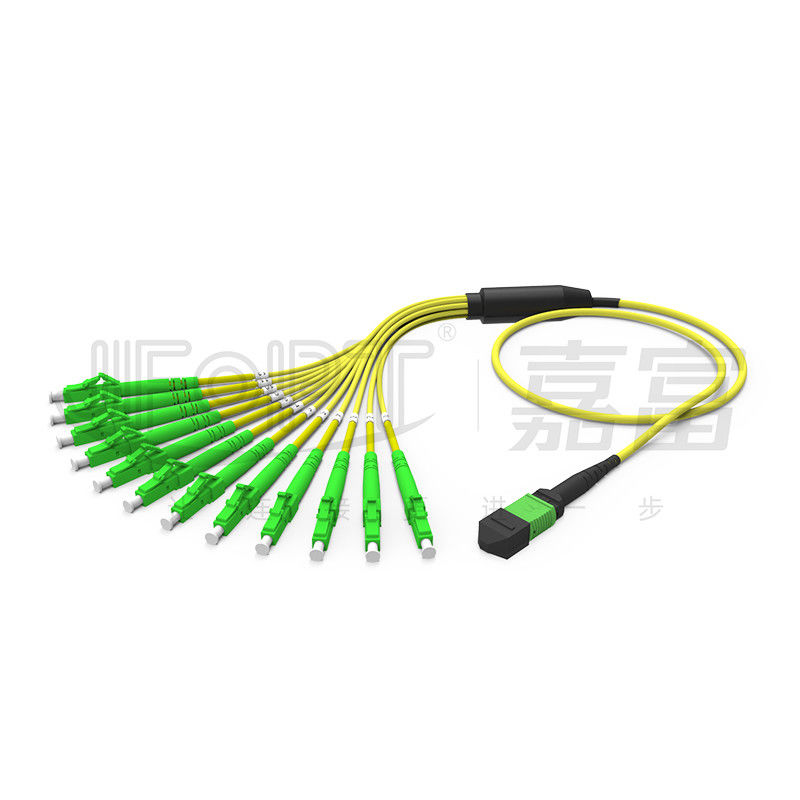

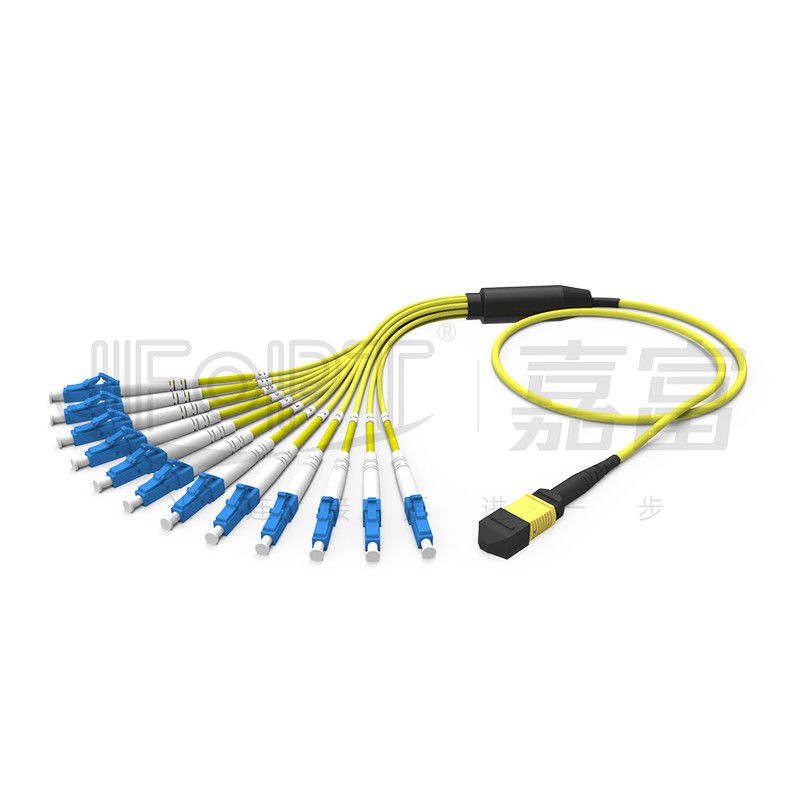

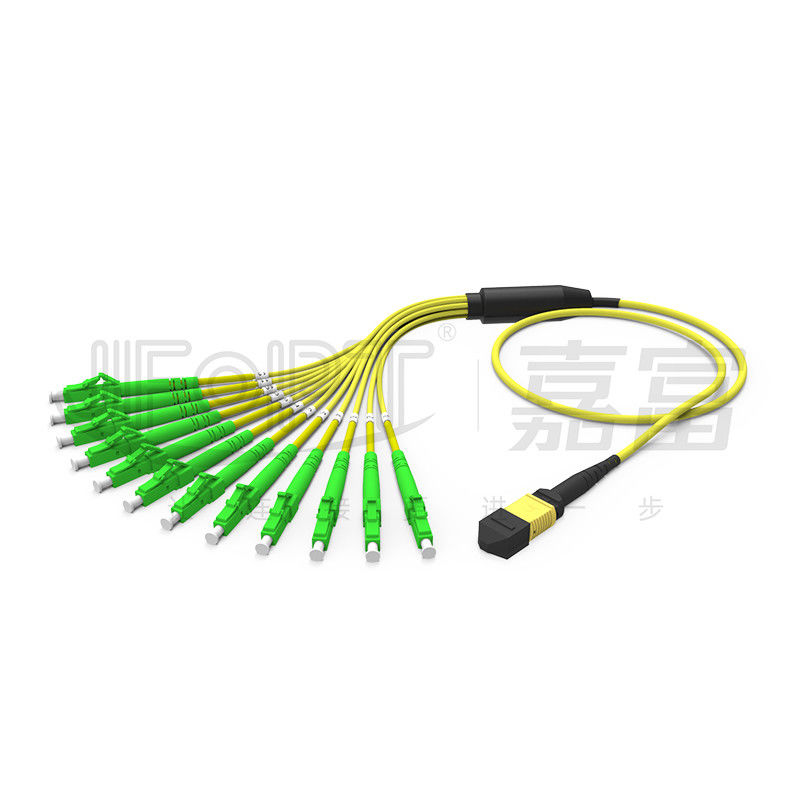

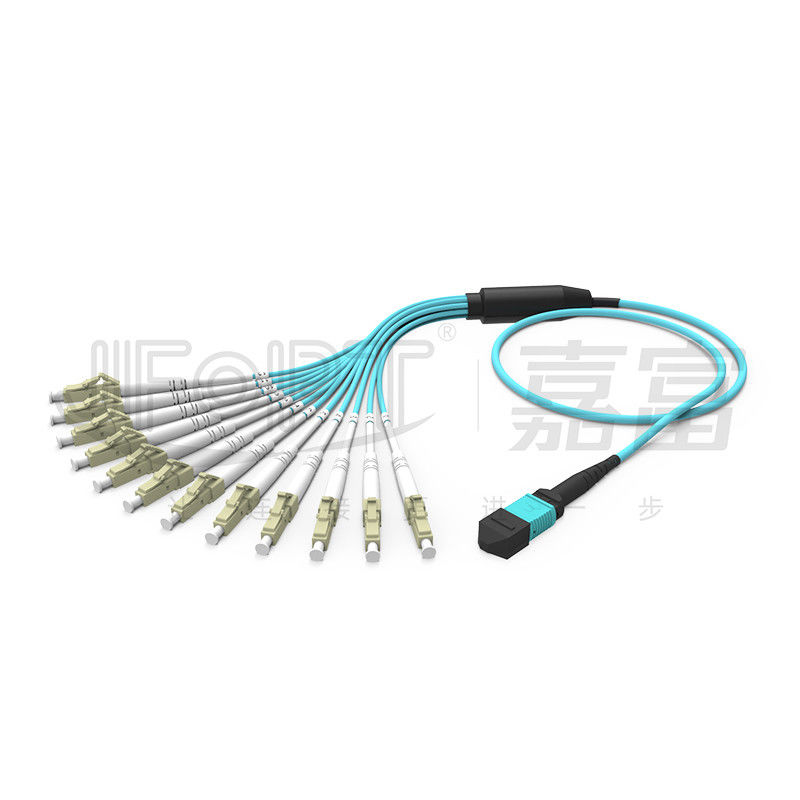

Mpo-LC/SC/FC/ST κοντό σκοινί μπαλωμάτων κλάδων - 12 ίνες MPO - πολλαπλού τρόπου 50/125 3.0mm LSZH Aqua Β ξεμπλοκαρίσματος LC διπλή MPO πολικότητα καλωδίων
MPO/MTP οι άλτες ινών κλάδων σχεδιάζονται για να μετατρέψουν το συνδετήρα πολυ-ινών MPO/MTP στους συνδετήρες ενιαίος-ινών LC/SC/FC/ST χρησιμοποιώντας μια διακλαδιμένος δομή. Χρησιμοποιείται ευρέως ενσωματωμένα στα υψηλή πυκνότητα περιβάλλοντα οπτικών ινών όπως το κέντρο δεδομένων. Οι άλτες ινών κλάδων JFOPT MPO/MTP γίνονται με την υψηλής ποιότητας ίνα από τα κύρια εμπορικά σήματα όπως τη οπτική ίνα Corning και Yangtze, καθώς επίσης και υψηλής ποιότητας κεραμικών ferrules ΑΜ και. Οι προσαρμοσμένες διακλαδιμένος δομές εξασφαλίζουν μακροπρόθεσμη σταθερή μετάδοση στοιχείων. JFOPT μπορεί να παρέχει τις διάφορες επιλογές προσαρμογής όπως οι τύποι συνδετήρων, τα μήκη καλωδίων, τα μήκη κλάδων, τα υλικά και οι διάμετροι κλάδων, οι διακλαδιμένος αριθμήσεις και η πολικότητα ινών, και τα χρώματα καλωδίων για να καλύψει τις διαφορετικές απαιτήσεις καλωδίωσης.
* Χαρακτηριστικά γνωρίσματα
|
①12 διπλή σύνδεση ινών mpo-LC
|
②Γίνοντας με την κάμψη-αναίσθητη ίνα OM3 για να βελτιώσει τη σταθερότητα μετάδοσης
|
|
|
|
③Υψηλής ποιότητας low-loss ferrules ΑΜ multifiber και low-loss κεραμικά ferrules
|
④Χρησιμοποιεί την ίνα ασφαλίστρου από τα κύρια εμπορικά σήματα όπως τη οπτική ίνα Corning και Yangtze
|
|
|
|
⑤Διαθέσιμος στις διάφορες διακλαδιμένος δομές όπως furcation 0.9mm/2.0mm/3.0mm οι σωλήνες
|
⑥Τηλεγράφηση υψηλής πυκνότητας, που σώζει το διάστημα
|
|
|
|
⑦Εύκολη και εξοικονομητική χρόνου εγκατάσταση
|
-
|
|
-
|
* Εφαρμογές
1.Data κεντρική τηλεγράφηση
2.40G/100G συστήματα οπτικών επικοινωνιών
3.Fiber οπτικά συστήματα επικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, δίκτυα τηλεπικοινωνιών
4.Local δίκτυα περιοχής (LANs), δίκτυα ευρείας περιοχής (WANs), FTTx
* Παράμετροι συνδετήρων MPO/MTP
|
Τύπος συνδετήρων |
Απώλεια εισαγωγής |
Επιστροφής απώλεια |
|||
|
Χαρακτηριστικός |
Μέγιστος |
||||
|
Συνδετήρας MPO |
SM πρότυπα |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
ΚΚ πρότυπα |
0.2dB |
0.6dB |
PC≥25dB |
||
|
ΚΚ χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
Συνδετήρας MTP |
SM πρότυπα |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM χαμηλή απώλεια |
0.12dB |
0.25dB |
|||
|
ΚΚ πρότυπα |
0.2dB |
0.45dB |
PC≥25dB |
||
|
ΚΚ χαμηλή απώλεια |
0.12dB |
0.25dB |
|||
|
Αρσενικό/θηλυκό |
Αρσενικό: με την καρφίτσα, θηλυκό: χωρίς καρφίτσα |
||||
* Παράμετροι συνδετήρων SC/LC/FC/ST
|
Τύπος συνδετήρων |
Απώλεια εισαγωγής |
Επιστροφής απώλεια |
|
|
SC/LC/FC/ST |
SM |
≤0.3dB |
APC≥60dB |
|
ΚΚ |
≤0.3dB |
UPC≥25dB |
|
* Τρισδιάστατες γεωμετρικές παράμετροι MPO/MTP
|
Στοιχεία |
Max |
Λ. |
||
|
Ακτίνα της κυρτότητας (χιλ.) |
Χ |
2000 |
-10000 |
|
|
Υ |
- |
5 |
||
|
Γωνία (°) |
Χ |
0,15 |
-0.15 |
|
|
Υ (APC) |
8.2 |
7.8 |
||
|
Υ (PC) |
0,2 |
-0.2 |
||
|
Ακτίνα της κυρτότητας του οπτικού πυρήνα (χιλ.) |
- |
1 |
||
|
Ύψος ινών (NM) |
3500 |
1000 |
||
|
Διαφορά ύψους της παρακείμενης ίνας (NM) |
500 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
|
Μέγιστος αρνητικός συνεπίπεδος (NM) |
300 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
* Τρισδιάστατες γεωμετρικές παράμετροι SC/LC/FC/ST (προαιρετικές)
|
Στοιχεία |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
SM |
ΚΚ |
SM |
ΚΚ |
SM |
SM |
|
|
Ακτίνα της κυρτότητας (χιλ.) |
10-25 |
7-25 |
5-12 |
|||
|
Όφσετ κορυφών (μm) |
≤50 |
≤30 |
||||
|
Ίνα που πιέζεται (NM) |
±100 |
|||||
|
Απόκλιση γωνίας (°) |
0 |
8±0.3 |
||||
|
Απόκλιση γωνίας δεσμών (°) |
0 |
±0.5 |
||||
|
Διάμετρος ινών (μm) |
123-135 |
|||||
* Επιλογές χρώματος συνδετήρων
|
Συνδετήρας MPO |
||||
|
Ενιαίος τρόπος |
Πράσινος |
Κίτρινος |
||
|
Αριθμός PANTONE 2270C χρώματος αναφοράς |
Αριθμός PANTONE 100C χρώματος αναφοράς |
|||
|
|
|
|||
|
Πολλαπλού τρόπου |
Μπεζ |
Aqua |
||
|
Αριθμός PANTONE 7534C χρώματος αναφοράς |
Αριθμός PANTONE 2226C χρώματος αναφοράς |
|||
|
|
|
|||
|
Βιολέτα |
- |
|||
|
Αριθμός PANTONE 7641C χρώματος αναφοράς |
||||
|
|
||||
|
Συνδετήρας MTP |
||||
|
Ενιαίος τρόπος |
Πράσινος |
Κίτρινος |
||
|
Αριθμός PANTONE 346C χρώματος αναφοράς |
Αριθμός PANTONE 106C χρώματος αναφοράς |
|||
|
|
|
|||
|
Πολλαπλού τρόπου |
Μπεζ |
Μαύρος |
||
|
Αριθμός PANTONE 7534U χρώματος αναφοράς |
Αριθμός PANTONE μαύρο 6C χρώματος αναφοράς |
|||
|
|
|
|||
|
Aqua |
Βιολέτα της Heather |
|||
|
Αριθμός PANTONE 310C χρώματος αναφοράς |
Αριθμός PANTONE 1905C χρώματος αναφοράς |
|||
|
|
|
|||
|
Βιολέτα Munsell |
Magenta |
|||
|
Αριθμός PANTONE 2587C χρώματος αναφοράς |
Αριθμός PANTONE 208C χρώματος αναφοράς |
|||
|
|
|
|||
|
Ασβέστης πράσινος |
- |
|||
|
Αριθμός PANTONE 375C χρώματος αναφοράς |
||||
|
|
||||
|
LC συνδετήρας |
||||
|
Ενιαίος τρόπος |
Μπλε |
Πράσινος |
||
|
|
|
|||
|
Πολλαπλού τρόπου |
Μπεζ |
Aqua |
||
|
|
|
|||
|
Βιολέτα της Heather |
Ασβέστης πράσινος |
|||
|
|
|
|||
* Παράμετροι οπτικών καλωδίων
|
Στοιχείο |
Παράμετρος |
|||
|
Τύπος ινών |
Προαιρετικό G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Αρίθμηση ινών |
Προαιρετικό 8/12/16/24 |
|||
|
Στοιχείο ενίσχυσης |
Νήμα Aramid |
|||
|
Εξωτερικό υλικό θηκών |
Προαιρετικό LSZH/PVC/TPU |
|||
|
Εξωτερική διάμετρος θηκών |
3.0mm |
|||
|
Εξωτερικό χρώμα θηκών |
Επί παραγγελία |
|||
|
Μέγιστη εκτατή δύναμη (μακροπρόθεσμη) |
80N |
|||
|
Μέγιστη εκτατή δύναμη (βραχυπρόθεσμη) |
150N |
|||
|
Μέγιστη αντίσταση συντριβής (μακροπρόθεσμη) |
100N/cm |
|||
|
Μέγιστη αντίσταση συντριβής (βραχυπρόθεσμη) |
500N/cm |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (δυναμική) |
20D |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (στατική) |
10D |
|||
|
Λειτουργούσα θερμοκρασία |
-20~60℃ |
|||
|
Θερμοκρασία αποθήκευσης |
-20~60℃ |
|||
|
Retardance φλογών |
Προαιρετικό OFN/OFNR/OFNP |
|||
* Επιλογές συνδετήρων LC
|
Διπλή επιλογή προϊόντων |
|||||
|
Διάμετρος καλωδίων |
Τύπος μποτών |
Εικόνα |
Σχέδιο |
||
|
2.0mm |
Πρότυπα |
|
|
||
|
3.0mm |
Πρότυπα |
|
|
||
|
Ενιαία επιλογή προϊόντων |
|||||
|
Διάμετρος καλωδίων |
Τύπος μποτών |
Εικόνα |
Σχέδιο |
||
|
0.9mm |
Πρότυπα |
|
|
||
|
2.0mm |
Πρότυπα |
|
|
||
|
3.0mm |
Πρότυπα |
|
|
||
* Διακλαδιμένος επιλογές
|
|
|
|
Κύρια γδύνοντας δομή καλωδίων |
|
|
|
|
|
Fanout με το ίσο μήκος |
Fanout με το άνισο μήκος |
|
|
|
|
Διακλάδωση της άμεσης υπομονάδας 0.9mm |
|
|
|
|
|
Διακλάδωση της άμεσης υπομονάδας 2.0/3.0mm |
|
* Επιλογή πολικότητας
|
MPO/MTP |
||||
|
|
||||
|
|
|
LC |
||||
|
|
||||
|
|
* Συσκευασία προϊόντων
|
|
|
|
Πυκνωμένη αντιστατική τσάντα |
Πυκνωμένο χαρτοκιβώτιο |
* Δύναμη εργοστασίων
|
Ειδίκευση: Με πάνω από 20 έτη εμπειρίας σε MPO και τη συμβατική παραγωγή αλτών οπτικών ινών, JFOPT αφιερώνει έναν επαγγελματικό εξοπλισμό ομάδων και παραγωγής Ε&Α στην ικανοποίηση των διάφορων αναγκών εγκαταστάσεων. Τα προϊόντα μας έχουν περάσει τις πολλαπλάσιες διεθνείς πιστοποιήσεις και τις δοκιμές. |
|
||||
|
Ικανότητα κατασκευής: JFOPT έχει τις πολλαπλάσιες γραμμές παραγωγής για MPO και τους συμβατικούς συνδετήρες, καθώς επίσης και το καλώδιο και το διακλαδιμένος εξοπλισμό, εξασφαλίζοντας γρήγορη παράδοση. |
|
||||
|
Ποιοτικός έλεγχος: JFOPT έχει τα ακριβή μέτρα ποιοτικού ελέγχου σε ισχύ, συμπεριλαμβανομένης της επιθεώρησης τέλος-προσώπου εργοστασίων και 100% εξεταστικός, χρησιμοποιώντας τον επαγγελματικό εξοπλισμό δοκιμής για να εξασφαλίσει σταθερή απόδοση μετάδοσης. |
|
||||
|
Τυποποίηση: JFOPT μπορεί να παρέχει τις διάφορες υπηρεσίες προσαρμογής για τους τύπους συνδετήρων, τους τύπους καλωδίων, τις εξωτερικές διαμέτρους, το χρώμα, τις ακολουθίες καλωδίων, τη συσκευασία, και περισσότερους, και επίσης την παραγωγή συνήθειας υποστήριξης βασισμένη στα παρεχόμενα σχέδια ή τα δείγματα, που εξασφαλίζει τη συνέπεια και τη σταθερότητα απόδοσης για να καλύψει τις διαφορετικές απαιτήσεις καλωδίωσης. |
|
||||
|
Τεχνολογική καινοτομία: JFOPT εστιάζει στη τεχνολογική καινοτομία και αφιερώνει μια επαγγελματική ομάδα Ε&Α στην ανάπτυξη και την παραγωγή των διάφορων υψηλής απόδοσης αλτών οπτικών ινών, που ικανοποιούν τη μεταβαλλόμενη ζήτηση στην αγορά. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: JFOPT παρέχει τις περιεκτικές pre-sales και μεταπωλήσεων υπηρεσίες, συμπεριλαμβανομένων των τεχνικών διαβουλεύσεων, των συστάσεων προϊόντων, και της συντήρησης μεταπωλήσεων, για να ικανοποιήσει τις ανάγκες πελατών και να εξασφαλίσει ικανοποίηση πελατών. |
|
||||
* Συχνό Q&A
1.What θα έπρεπε να εξετάσω κατά την προσαρμογή των αλτών κλάδων MPO;
Κατά προσαρμογή των αλτών κλάδων MPO, την πρέπει να εξετάσετε τους ακόλουθους παράγοντες: μήκος, μήκος κλάδων, διάμετρος καλωδίων κλάδων, υλικό καλωδίων, τύπος και αρίθμηση ινών, αρσενικοί/θηλυκοί συνδετήρες, ferrule πρότυπα απώλειας, χρώμα, ονομάζοντας, και άλλες απαιτήσεις προσαρμογής.
2.How εξασφαλίζουμε τη σταθερότητα των παραμέτρων των αλτών ινών μας;
JFOPT εξασφαλίζει τη σταθερότητα των παραμέτρων των αλτών ινών μέσω της δοκιμής απώλειας εισαγωγής 100% και της επιθεώρησης τέλος-προσώπου.
3.What είναι η παράδοσή μας χρονική ανοχή;
Για τα κανονικά προϊόντα, η χρονική ανοχή παράδοσής μας είναι μέσα σε 5 εργάσιμες ημέρες, που εξασφαλίζουν γρήγορη αποστολή.
4.What άλλα παράγωγα προϊόντα MPO προσφέρουμε;
Εκτός από τους άλτες κλάδων MPO, παράγουμε επίσης MPO loopbacks, τους εξασθενητές MPO, τους αρσενικός--θηλυκούς συνδετήρες προσαρμοστών MPO, τους άλτες ΑΜ, και άλλα σχετικά προϊόντα MPO.
