Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Αριθμό μοντέλου:
MPO/P (Φ) - MPO/P (Φ) - 12FOM33.0LSZHSLB1M
Μας ελάτε σε επαφή με

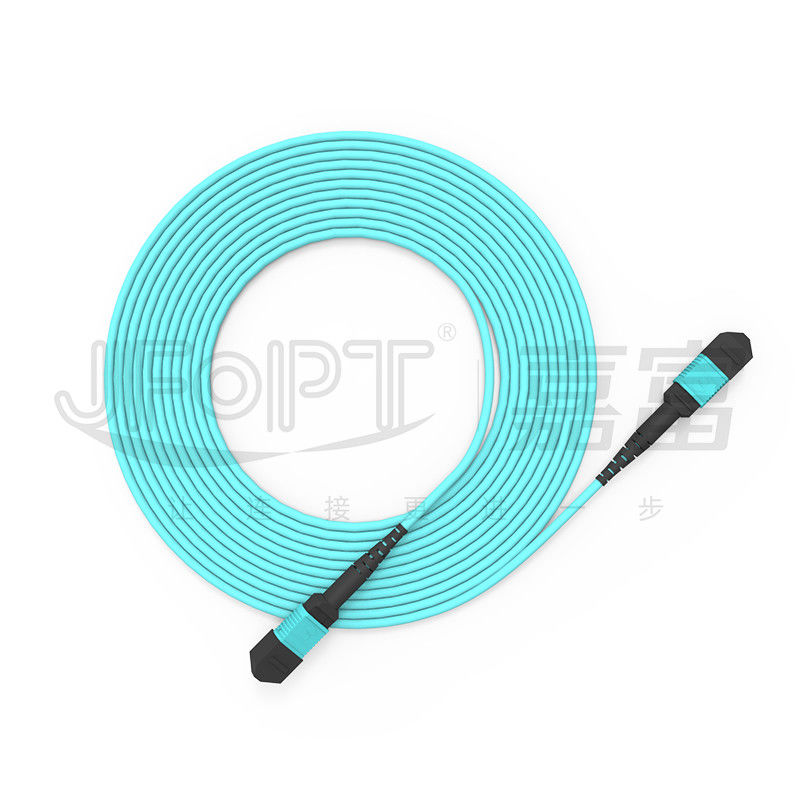

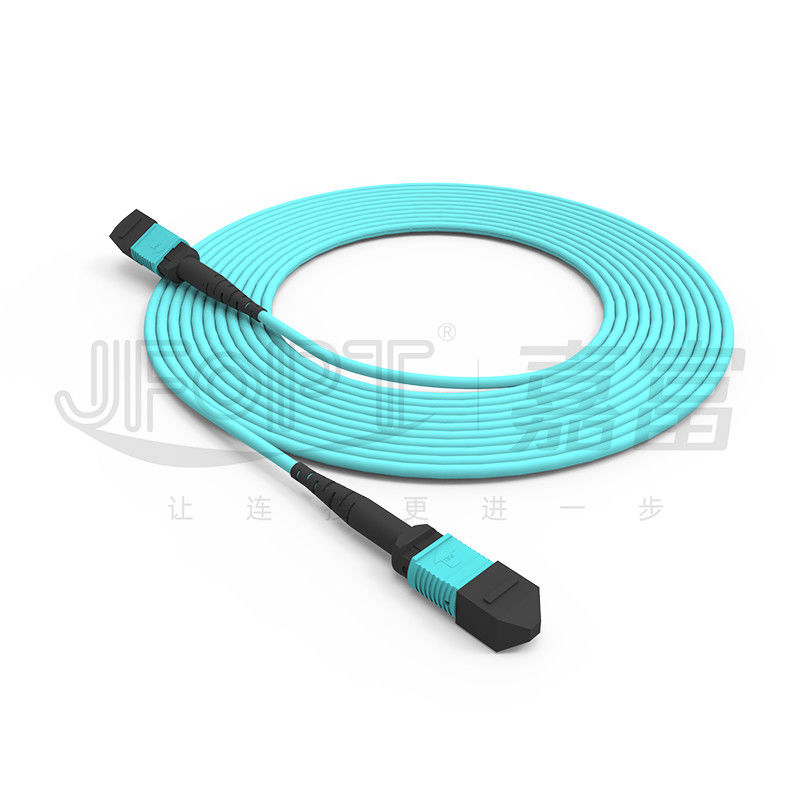

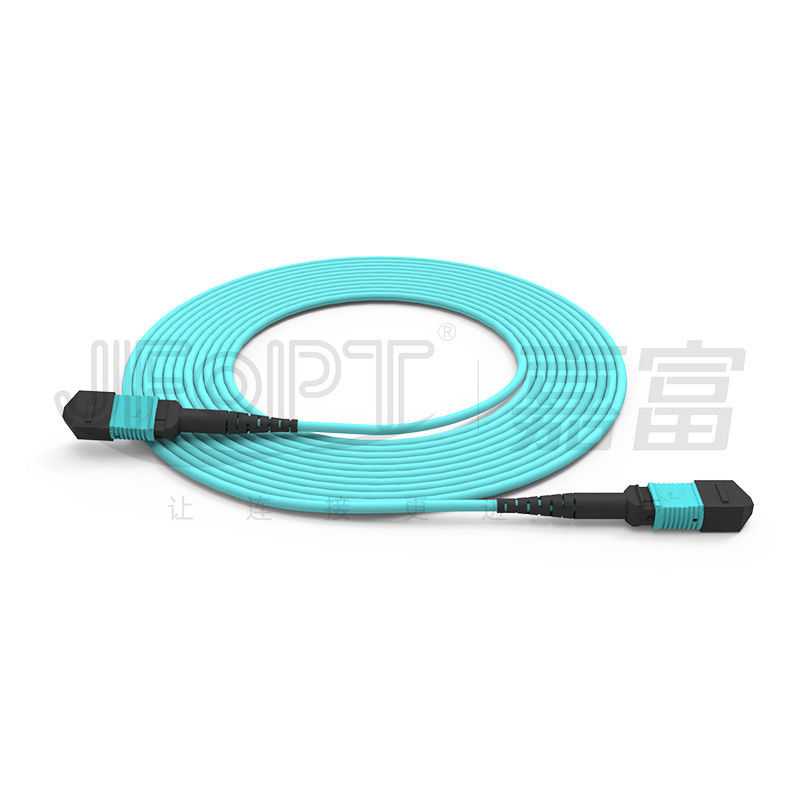

12 - πολλαπλού τρόπου 50/125 3.0mm LSZH κορμών πυρήνων MPO πολικότητα aqua Β καλωδίων
Mpo-MPO το καλώδιο κορμών είναι ένα καλώδιο αλτών οπτικών ινών υψηλής πυκνότητας. Ferrule ΑΜ του αποτελείται από τη ρητίνη, με την άριστες σταθερότητα και την αξιοπιστία, που εξασφαλίζουν πάνω από 500 matings. Τα καλώδια κορμών JFOPT MPO γίνονται με τα υψηλής ποιότητας οπτικά καλώδια, που προσφέρουν τη χαμηλή απόδοση μετάδοσης απώλειας εισαγωγής. Χάρι στα ανώτερα υλικά σακακιών aramid τους και καλωδίων, έχουν επίσης την καλύτερη σταθερότητα εκτατής δύναμης και θερμοκρασίας. Τα καλώδια κορμών υποβάλλονται στις πολλαπλάσιες αυστηρές ποιοτικές εξεταστικές διαδικασίες για να εξασφαλίσουν ότι ανταποκρίνονται στα υψηλότερα ποιοτικά πρότυπα. Παρέχουμε στις προσαρμοσμένες υπηρεσίες τα διάφορους μήκη και τους τύπους καλωδίων για να ικανοποιήσουμε τις συγκεκριμένες ανάγκες σας. Επιπλέον, προσφέρουμε περιεκτικές pre-sales και τις υπηρεσίες και τη τεχνική υποστήριξη μεταπωλήσεων για να εξασφαλίσουμε την ικανοποίησή σας.
* Χαρακτηριστικά γνωρίσματα
|
①σύνδεση 12 ινών |
②Γίνοντας με την κάμψη-αναίσθητη ίνα OM3 για να βελτιώσει τη σταθερότητα μετάδοσης |
||||
|
|
|
||||
|
③Υψηλής ποιότητας και low-loss multi-core ferrule ΑΜ |
④100% ολοκλήρωσε και εξέτασε για να εξασφαλίσει απόδοση μετάδοσης |
||||
|
|
|
||||
|
⑤Κατάλληλος για την καλωδίωση υψηλής πυκνότητας |
⑥Γρηγορότερη εγκατάσταση, που μειώνει το λειτουργικό χρόνο |
||||
|
|
|
||||
* Εφαρμογές
1.Data κεντρική τηλεγράφηση
2.40G/100G συστήματα οπτικών επικοινωνιών, οπτικές ενότητες QSFP
3.Fiber οπτικά συστήματα επικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, δίκτυα τηλεπικοινωνιών
4.Local δίκτυα περιοχής (LANs), δίκτυα ευρείας περιοχής (WANs), FTTx
* Παράμετροι συνδετήρων MPO/MTP
|
Τύπος συνδετήρων |
Απώλεια εισαγωγής |
Επιστροφής απώλεια |
|||
|
Χαρακτηριστικός |
Μέγιστος |
||||
|
Συνδετήρας MPO |
SM πρότυπα |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
ΚΚ πρότυπα |
0.2dB |
0.6dB |
PC≥25dB |
||
|
ΚΚ χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
Συνδετήρας MTP |
SM πρότυπα |
0.25dB |
0.5dB |
APC≥60dB |
|
|
SM χαμηλή απώλεια |
0.12dB |
0.25dB |
|||
|
ΚΚ πρότυπα |
0.2dB |
0.45dB |
PC≥25dB |
||
|
ΚΚ χαμηλή απώλεια |
0.12dB |
0.25dB |
|||
|
Αρσενικό/θηλυκό |
Αρσενικό: με την καρφίτσα, θηλυκό: χωρίς καρφίτσα |
||||
* τρισδιάστατες γεωμετρικές παράμετροι (προαιρετικές)
|
Στοιχεία |
Max |
Λ. |
||
|
Ακτίνα της κυρτότητας (χιλ.) |
Χ |
2000 |
-10000 |
|
|
Υ |
- |
5 |
||
|
Γωνία (°) |
Χ |
0,15 |
-0.15 |
|
|
Υ (APC) |
8.2 |
7.8 |
||
|
Υ (PC) |
0,2 |
-0.2 |
||
|
Ακτίνα της κυρτότητας του οπτικού πυρήνα (χιλ.) |
- |
1 |
||
|
Ύψος ινών (NM) |
3500 |
1000 |
||
|
Διαφορά ύψους της παρακείμενης ίνας (NM) |
500 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
|
Μέγιστος αρνητικός συνεπίπεδος (NM) |
300 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
* Επιλογές χρώματος συνδετήρων
|
Συνδετήρας MPO |
||||
|
Ενιαίος τρόπος |
Πράσινος |
Κίτρινος |
||
|
Αριθμός PANTONE 2270C χρώματος αναφοράς |
Αριθμός PANTONE 100C χρώματος αναφοράς |
|||
|
|
|
|||
|
Πολλαπλού τρόπου |
Μπεζ |
Aqua |
||
|
Αριθμός PANTONE 7534C χρώματος αναφοράς |
Αριθμός PANTONE 2226C χρώματος αναφοράς |
|||
|
|
|
|||
|
Βιολέτα |
- |
|||
|
Αριθμός PANTONE 7641C χρώματος αναφοράς |
||||
|
|
||||
|
Συνδετήρας MTP |
||||
|
Ενιαίος τρόπος |
Πράσινος |
Κίτρινος |
||
|
Αριθμός PANTONE 346C χρώματος αναφοράς |
Αριθμός PANTONE 106C χρώματος αναφοράς |
|||
|
|
|
|||
|
Πολλαπλού τρόπου |
Μπεζ |
Μαύρος |
||
|
Αριθμός PANTONE 7534U χρώματος αναφοράς |
Αριθμός PANTONE μαύρο 6C χρώματος αναφοράς |
|||
|
|
|
|||
|
Aqua |
Βιολέτα της Heather |
|||
|
Αριθμός PANTONE 310C χρώματος αναφοράς |
Αριθμός PANTONE 1905C χρώματος αναφοράς |
|||
|
|
|
|||
|
Βιολέτα Munsell |
Magenta |
|||
|
Αριθμός PANTONE 2587C χρώματος αναφοράς |
Αριθμός PANTONE 208C χρώματος αναφοράς |
|||
|
|
|
|||
|
Ασβέστης πράσινος |
|
|||
|
Αριθμός PANTONE 375C χρώματος αναφοράς |
||||
|
|
||||
* Παράμετροι οπτικών καλωδίων
|
Στοιχείο |
Παράμετρος |
|||
|
Τύπος ινών |
Προαιρετικό G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Αρίθμηση ινών |
Προαιρετικό 8/12/16/24 |
|||
|
Στοιχείο ενίσχυσης |
Νήμα Aramid |
|||
|
Εξωτερικό υλικό θηκών |
Προαιρετικό LSZH/PVC/TPU |
|||
|
Εξωτερική διάμετρος θηκών |
3.0mm |
|||
|
Εξωτερικό χρώμα θηκών |
Επί παραγγελία |
|||
|
Μέγιστη εκτατή δύναμη (μακροπρόθεσμη) |
80N |
|||
|
Μέγιστη εκτατή δύναμη (βραχυπρόθεσμη) |
150N |
|||
|
Μέγιστη αντίσταση συντριβής (μακροπρόθεσμη) |
100N/cm |
|||
|
Μέγιστη αντίσταση συντριβής (βραχυπρόθεσμη) |
500N/cm |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (δυναμική) |
20D |
|||
|
Ελάχιστη κάμπτοντας ακτίνα (στατική) |
10D |
|||
|
Λειτουργούσα θερμοκρασία |
-20~60℃ |
|||
|
Θερμοκρασία αποθήκευσης |
-20~60℃ |
|||
|
Retardance φλογών |
Προαιρετικό OFN/OFNR/OFNP |
|||
* Επιλογές μποτών
|
Μπότα MPO |
||||
|
Τύπος |
Προδιαγραφή |
Εφαρμόσιμο καλώδιο |
Εικόνα |
Σχέδια |
|
Στρογγυλή μπότα |
3.0 μήκος 33mm μποτών |
3.0/3.2 |
|
|
|
3.0 μήκος 17mm μποτών |
3.0/3.2 |
|
|
|
|
4.0 μήκος 33mm μποτών |
3.8/4.0 |
|
|
|
|
Τετραγωνική μπότα |
3.0 μήκος 25mm μποτών |
3.0/3.2 |
|
|
|
4.0 μήκος 17mm μποτών |
3.8/4.0 |
|
|
|
|
Μπότα καλωδίων κορδελλών |
2.5*5.0 μήκος 22mm μποτών |
2.5*5.0 |
|
|
|
Γυμνή μπότα ινών κορδελλών |
Γυμνό μήκος 19mm μποτών ινών κορδελλών |
Γυμνή ίνα κορδελλών |
|
|
|
Ετικέττα τραβήγματος |
Καθολικό για όλες τις μπότες |
Καθολικός |
|
|
|
Τύπος μποτών MTP |
||||
|
Τύπος |
Προδιαγραφή |
Εφαρμόσιμο καλώδιο |
Εικόνα |
Σχέδια |
|
Στρογγυλή μπότα |
2.0 μήκος 33.2mm μποτών |
2.0 |
|
|
|
3.0 μήκος 33.2mm μποτών |
2.5/3.0 |
|
|
|
|
3.0 μήκος 16mm μποτών |
3.0 |
|
|
|
|
3.0 bendable μήκος 33.6mm μποτών |
3.0 |
|
|
|
|
3.6 μήκος 33.2mm μποτών |
3.6 |
|
|
|
|
3.6 μήκος 16mm μποτών |
3.6 |
|
|
|
|
3.6 bendable μήκος 33.6mm μποτών |
3.6 |
|
|
|
|
4.5 μήκος 33.2mm μποτών |
4.0/4.5 |
|
|
|
|
5.5 μήκος 33.2mm μποτών |
5.0/5.5 |
|
|
|
|
Μπότα καλωδίων |
3.0*6.0 μήκος 33.2mm μποτών |
3.0*6.0 |
|
|
|
2.5*5.0 μήκος 21.3mm μποτών |
2.5*5.0 |
|
|
|
|
Γυμνή μπότα ινών κορδελλών |
Γυμνό μήκος 19mm μποτών ινών κορδελλών |
Γυμνή ίνα κορδελλών |
|
|
|
Ετικέττα ώθησης |
Καθολικό για όλες τις μπότες |
Καθολικός |
|
|
* Επιλογή πολικότητας
|
12F σκοινί μπαλωμάτων |
||||
|
|
||||
|
24F σκοινί μπαλωμάτων |
||||
|
|
* Συσκευασία προϊόντων
|
|
|
|
Πυκνωμένη αντιστατική τσάντα |
Πυκνωμένο χαρτοκιβώτιο |
* Δύναμη εργοστασίων
|
Επαγγελματίας: JFOPT έχει εστιάσει στην παραγωγή των αλτών MPO για περισσότερο από 10 έτη. Με την επαγγελματική τεχνολογία και ένα πλήρες σύνολο πρώτης τάξεως εξοπλισμού εμπορικών σημάτων (SUMIX/JRG/OPTOTEST), μπορεί να παραγάγει τους υψηλής ποιότητας, υψηλής απόδοσης άλτες MPO. |
|
||||
|
Ικανότητα κατασκευής: JFOPT έχει 5 γραμμές παραγωγής MPO, που επιτρέπουν στη γρήγορη και αποδοτική παραγωγή μιας μεγάλης ποσότητας των καλωδίων κορμών MPO για να ικανοποιήσει τις απαιτήσεις πελατών. |
|
||||
|
QC: JFOPT εφαρμόζει τον αυστηρό ποιοτικό έλεγχο σε κάθε βήμα, από την πρώτη ύλη στην παραγωγή. Διευθύνουμε τις επαγγελματικές ποιοτικές επιθεωρήσεις και έλεγχος, συμπεριλαμβανομένης της τρισδιάστατης δοκιμής παρεμβαλλόμετρων 100%, της δοκιμής απώλειας εισαγωγής, και της επιθεώρησης τέλος-προσώπου, για να εξασφαλίσουμε ποιότητα των προϊόντων. |
|
||||
|
Θέτοντας πρότυπα: JFOPT μπορεί να διατυπώσει και να εφαρμόσει αυστηρά τα πρότυπα παραγωγής αλτών MPO σύμφωνα με το χρήστη πρέπει να εξασφαλίσει τη συνέπεια προϊόντων και τη σταθερότητα απόδοσης. |
|
||||
|
Τεχνολογική καινοτομία: JFOPT εστιάζει στη τεχνολογική καινοτομία και έχει μια επαγγελματική ομάδα Ε&Α για να αναπτύξει συνεχώς τους άλτες MPO με τις πιό προηγμένες λειτουργίες και υψηλότερη την απόδοση. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: JFOPT παρέχει τις περιεκτικές pre-sales και μεταπωλήσεων υπηρεσίες, συμπεριλαμβανομένων των τεχνικών διαβουλεύσεων, της σύστασης προϊόντων, της συντήρησης μεταπωλήσεων, κ.λπ., για να ικανοποιήσει τις ανάγκες πελατών και να εξασφαλίσει ικανοποίηση πελατών. |
|
||||
* Συχνό Q&A
1.What το τα ζητήματα πρέπει να δοθούν την προσοχή κατά προσαρμογή των αλτών MPO;
Μήκος αλτών MPO/υλικό καλωδίων/τύπος ινών και αριθμός προτύπων απώλειας πυρήνων/αρσενικών/θηλυκών/ενθέτων συνδετήρων/χρώματος/ετικέτας και άλλων προσαρμοσμένων απαιτήσεων.
2.How ο άλτης MPO μας εξασφαλίζει σταθερές παραμέτρους;
Ο άλτης 100% MPO JFOPT πέρασε την τρισδιάστατη δοκιμή παρέμβασης και 100% πέρασε τη δοκιμή επιστροφής απώλειας εισαγωγής για να εξασφαλίσει σταθερές παραμέτρους.
3.Our χρονική ανοχή;
Μπορούμε να παραγάγουμε τους συνδετήρες 30000+ MPO το μήνα, οι οποίοι μπορούν πλήρως να εγγυηθούν τη γρήγορη αποστολή σας.
4.What άλλα παράγωγα προϊόντα MPO κάνουμε;
Μπορούμε επίσης να παραγάγουμε τα σχετικά προϊόντα MPO όπως το αρσενικός--θηλυκό καλώδιο αλτών μετάβασης connector/MT διακοπτών /MPO attenuator/MPO MPO.
