Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Αριθμό μοντέλου:
LC/U-LC/U 12-96C SM Pullingeye PatchCord
Μας ελάτε σε επαφή με

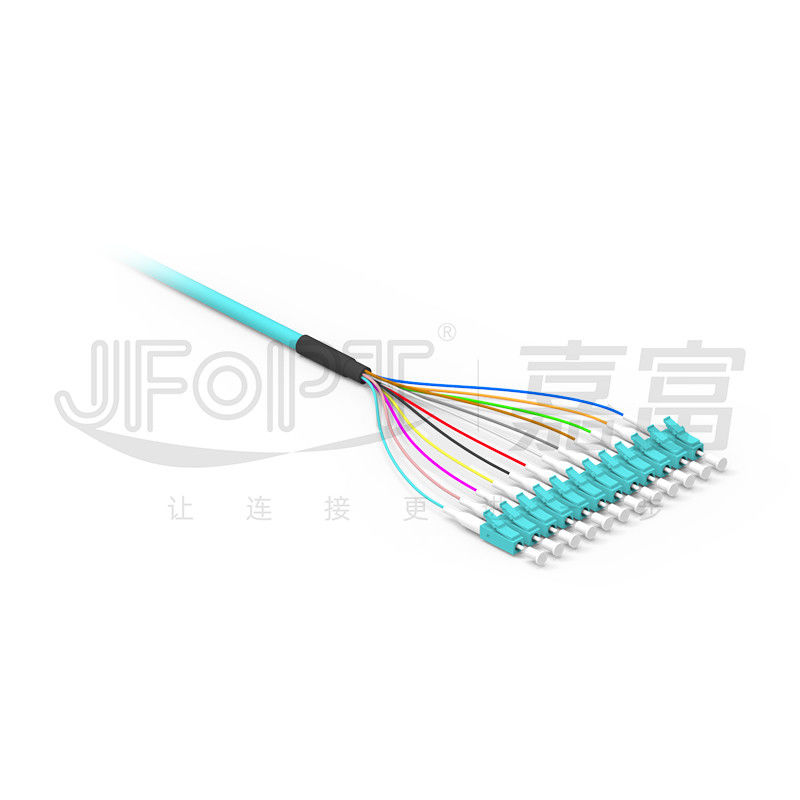

Διάταξη LC/UPC-LC/UPC 12-96 πυρήνες G652D/G657A1/G657A2 στενά αποθηκευμένα με εξοπλισμό τράβηξης ματιών

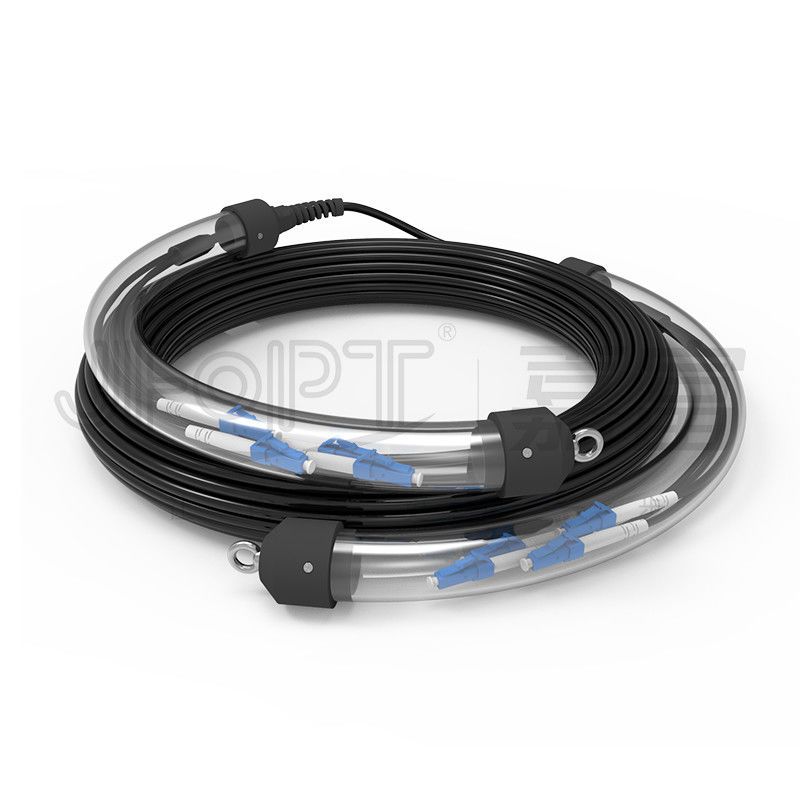

Τα προεπιλεγμένα κορδόνια ελαστικού LC-LC με κιτ τράβηξης οφθαλμού κατασκευάζονται με κιτ τράβηξης οφθαλμού στο σημείο διακλαδώσεως, με βάση το πολυπυρηνικό κορδόνι ελαστικού,που επιτρέπουν την άμεση έλξη και σύρση του καλωδίου επικάλυψης κατά την κατασκευήΤο κιτ τράβηξης ματιών μπορεί να είναι συμβατό με διάφορους τύπους καλωδίων επένδυσης σπονδυλικής στήλης, όπως ενσωματωμένα οπτικά καλώδια, μικρά οπτικά καλώδια, θωρακισμένα οπτικά καλώδια πολυπυρήνων,οπτικά καλώδια μεγάλων αποστάσεωνΕάν χρησιμοποιείται ένα ενσωματωμένο οπτικό καλώδιο ως σπονδυλική στήλη, η εσωτερική ίνα 0,9 με σφιχτό απόσβεση μπορεί συνήθως να τερματιστεί απευθείας,ή μπορεί να τερματιστεί χρησιμοποιώντας μια μονάδα διακλαδώσεων και δομή αγωγού για να δημιουργήσει ένα κλαδί με 2.0/3.0 εξωτερική διάμετρος.
Όλα τα προεπιλεγμένα καλώδια ελαστικών LC-LC που παράγονται από την JFOPT χρησιμοποιούν τριπλές κεραμικές σιδερένιες ράβδους "A" και καλώδια οπτικών ινών υψηλής ποιότητας για να εξασφαλίσουν τη μετάδοση σήματος και μακροχρόνια αντοχή.Επιπλέον, η JFOPT διαθέτει μια επαγγελματική τεχνική ομάδα που μπορεί να προσαρμόσει διάφορες δομές έλξης, δομές κλάδων και δομές καλωδίων για να ταιριάζει σε διαφορετικά σενάρια κατασκευής.
* Χαρακτηριστικά
| 1CTCC κεραμικές σιδερένιες ράβδοι τριπλής ποιότητας Α | 2Χρησιμοποιώντας πυρήνες υψηλής ποιότητας ινών από το CORNING/YOFC |
 |
|
| 3Πολλές επιλογές για δομές έλξης καλωδίων οπτικών ινών | Προσαρμοσμένο κιτ τράβηξης ματιών για καλύτερη συμβατότητα και σταθερότητα |
|
|
*Εφαρμογές
1.Δίκτυα πρόσβασης με ίνες
2.Μεταφορά δεδομένων με ίνες
3Συστήματα επικοινωνίας με ίνες, δίκτυα καλωδιακής τηλεόρασης, δίκτυα τηλεπικοινωνιών
4Δίκτυα τοπικής περιοχής (LAN), δίκτυα ευρείας περιοχής (WAN), FTTx
* Παράμετροι συνδέσμου
|
Τύπος συνδέσμου |
SC/LC/FC/ST |
|||
|
Τύπος σιδηροτροχιάς |
Ενιαία λειτουργία: UPC/APC· Πολλαπλή λειτουργία: UPC |
|||
|
Υλικό σιδηροτροχιάς |
Κεραμικό σίδερο από ζιρκόνιο ποιότητας Α |
|||
|
Χρώμα συνδέσμου |
Μπλε/πράσινο/μπεζ/Ακουα/Μαουβ |
|||
|
Απώλεια εισαγωγής |
≤ 0,3 dB/≤ 0,2 dB/≤ 0,15 dB |
|||
|
Επιστροφή απώλειας |
Μοναδικός τρόπος: UPC≥50dB· APC≥60dB· Πολλαπλός τρόπος: ≥25dB |
|||
|
Επαναληψιμότητα |
≤ 0,2dB |
|||
|
Αντικατάστατη |
≤ 0,2dB |
|||
* Παράμετροι γεωμετρίας 3D (προαιρετικά)
|
Άρθρα |
ΕΥΠ |
ΑΕΠ |
||||
|
ΑΕ / ΑΕ / ΑΕ |
Επικεφαλής |
ΣΚ / FC |
Επικεφαλής |
|||
|
ΣΜ |
ΜΜ |
ΣΜ |
ΜΜ |
ΣΜ |
ΣΜ |
|
|
Ράδιο καμπυλότητας (mm) |
10-25 |
7-25 |
5-12 |
|||
|
Μετατόπιση κορυφής (μm) |
≤ 50 |
≤ 30 |
||||
|
Φυτικές ίνες που έχουν υποχωρήσει (nm) |
± 100 |
|||||
|
Απόκλιση γωνίας (°) |
0 |
8±0.3 |
||||
|
Απόκλιση γωνίας δέσμευσης (°) |
0 |
±0.5 |
||||
|
Διάμετρος ινών (μm) |
123-135 |
|||||
* Παράμετροι οπτικού καλωδίου
|
Σχέδιο |
Παράμετρος |
|||||||
|
Τύπος ινών |
G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||||||
|
Αριθμός ινών |
2 |
4 |
6 |
8 |
12 |
24 |
36 |
48 |
|
Διάμετρος σφιχτού αποθέματος ασφαλείας |
0.9mm |
|||||||
|
Μέλος της Δύναμης |
Υφάσματα από αραμίδιο |
|||||||
|
Υλικό εξωτερικού μπουφάν |
PVC / LSZH |
|||||||
|
Διάμετρος εξωτερικού μπουφάν |
30,0 mm |
50,0 mm |
5.2mm |
5.5mm |
6.2mm |
8.2mm |
9.5mm |
10.5mm |
|
Χρώμα εξωτερικού μπουφάν |
Κίτρινο / Πορτοκαλί / Aqua / Πράσινο / Violet / Προσαρμοσμένο |
|||||||
|
Δυνατότητα τράβηξης (μακροπρόθεσμη) |
150N |
300N |
||||||
|
Δυνατότητα τράβηξης (Λιγοπρόθεσμη) |
300N |
600N |
||||||
|
Αντοχή σε συντριβή (μακροπρόθεσμη) |
200N/10cm |
|||||||
|
Αντοχή σε συντριβή (Λιγοπρόθεσμη) |
1000N/10cm |
|||||||
|
Ελάχιστη ακτίνα κάμψης (δυναμική) |
20D |
|||||||
|
Ελάχιστη ακτίνα κάμψης (στατική) |
10D |
|||||||
|
Θερμοκρασία λειτουργίας |
-20~60°C |
|||||||
|
Θέρμανση αποθήκευσης |
-20~60°C |
|||||||
|
Αξιολόγηση πυρός |
ΟΠΝ / ΟΠΝΡ / ΟΠΝΠ |
|||||||
* Επιλογές υποκαταστήματος
|
|
|
|
Κύρια δομή καλωδίου |
|
|
|
|
|

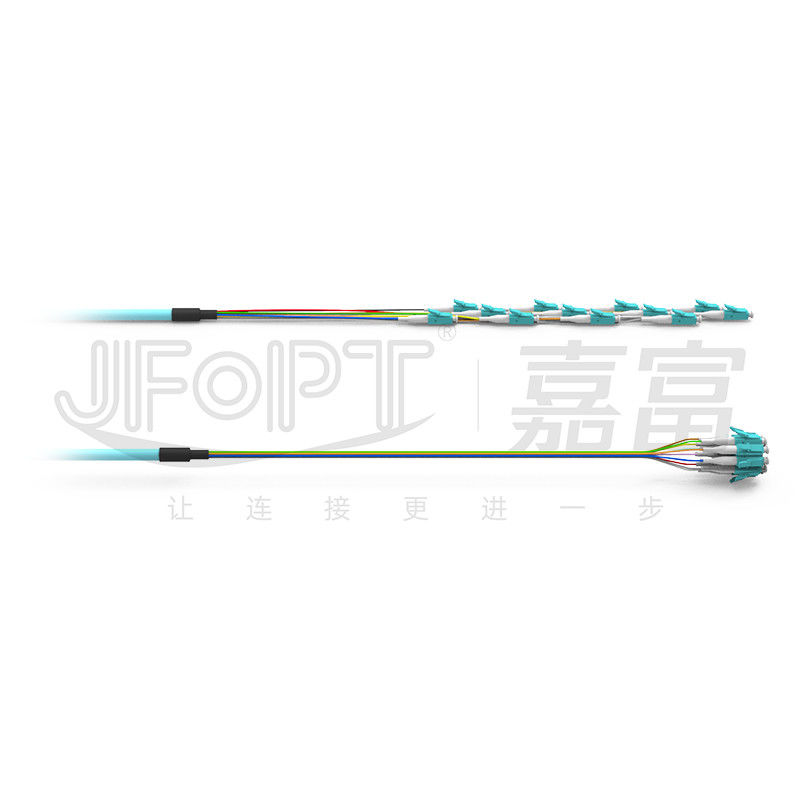

Φανότ με ίσο μήκος |
Φανότ με άνισο μήκος |
|
|
|
|
Διεύρυνση της άμεσης υπομονής |
|
|
|
|
|
Διάκλαση από ίνες με χαλαρό σωλήνα 2,0/3,0 mm |
|
|
|
|
|
Διάκλαση ινών με γυμνό θωρακισμένο σωλήνα 3,0 mm |
|
|
|
|
|
Διάκλαση ινών με σπειροειδή θωράκιση 3,0 mm |
|

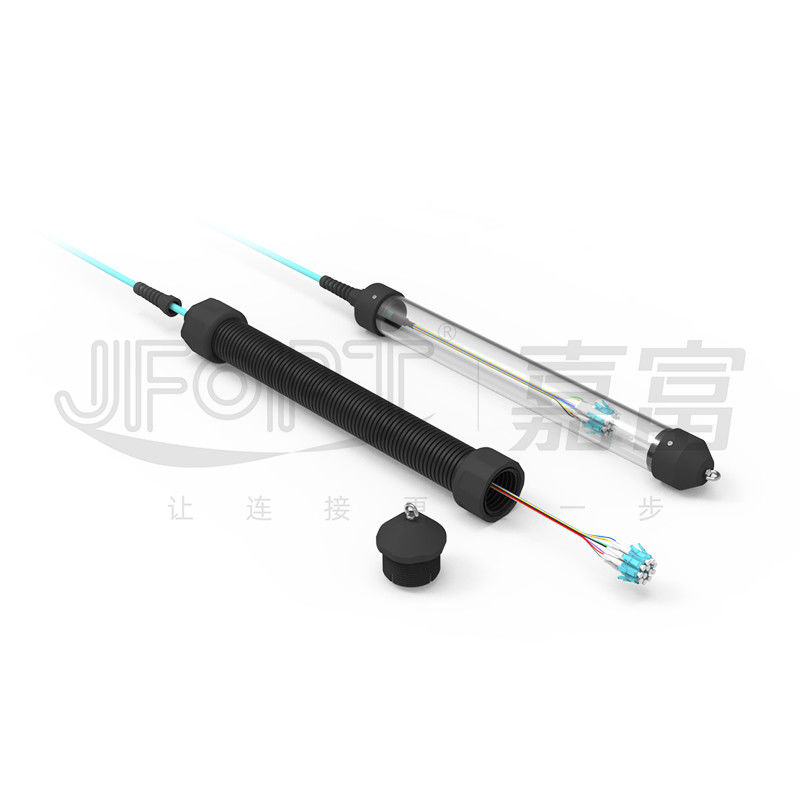

| Κίτ για τράβηξη ματιών με οθόνη δομής με μανίκι πλέγματος |
|
| Κίτ για τράβηξη οφθαλμού με μανίκι πλέγματος και οθόνη εσωτερικής δομής σωλήνα PVC |
|
| Κίτ για τράβηξη οφθαλμού με μανίκι πλέγματος και οθόνη εσωτερικής δομής σωλήνα PVC |
|
| Αδιάβροχο εξοπλισμό τράβηξης ματιών με οθόνη δομής κυματοειδούς σωλήνα PA |
|

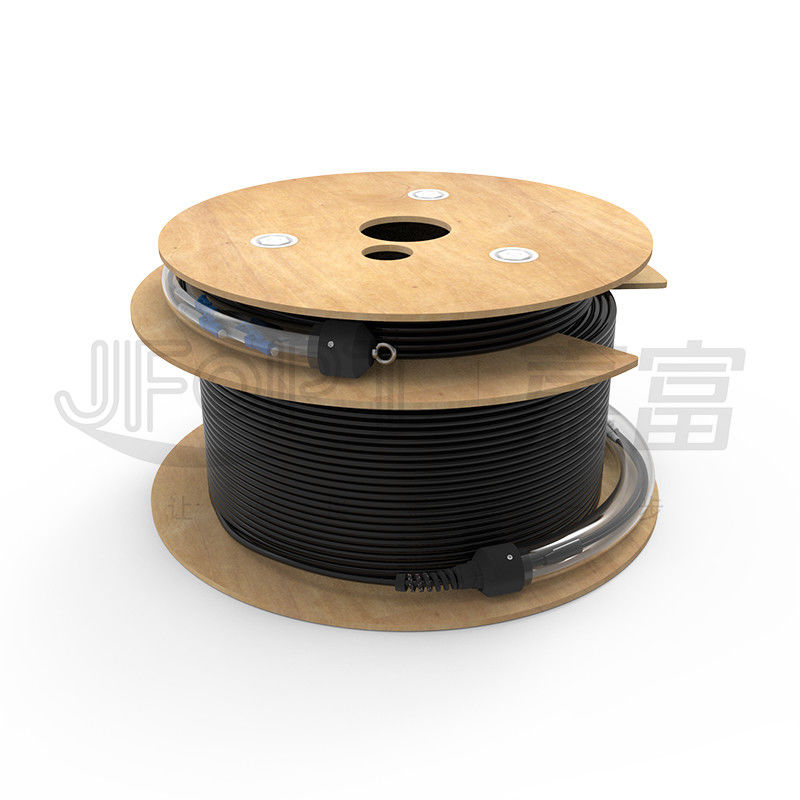

* Συσκευασία του προϊόντος
|
|
|
|
Συσκευή για σάκους αυτοσφράγισης |
Συσκευή από πάχος βαμβακιού |
* Δύναμη του εργοστασίου
|
Ειδικότητα: Η JFOPT έχει συσσωρεύσει πολυετή εμπειρία στην παραγωγή πύραυλων μέτρησης μεγάλου πυρήνα, εξασφαλίζοντας εξαιρετικά χαμηλές απώλειες και μακρά διάρκεια ζωής σε περίπλοκα περιβάλλοντα. |
|
||||
|
Κατασκευαστική ικανότητα: Με 5 γραμμές παραγωγής και εξοπλισμό, η JFOPT είναι εξοπλισμένη με επαγγελματικά μηχανήματα κοπής καλωδίων πολυπυρήνων μεγάλης διαμέτρου για γρήγορη, αποτελεσματική και καθαρή περιστροφή διαφόρων καλωδίων μεγάλου πυρήνα,διασφάλιση ταχείας παράδοσης. |
|
||||
|
Έλεγχος ποιότητας: Η JFOPT εφαρμόζει αυστηρό έλεγχο ποιότητας, αντιμετωπίζοντας τυχόν μη φυσιολογικά προβλήματα που συναντούνται συνήθως σε καλώδια μεγάλου αριθμού πυρήνων μέσω της βελτιστοποίησης της ποιότητας των πρώτων υλών.Όλες οι διαδικασίες παραγωγής συνδέσμων υποβάλλονται σε 100% επιθεώρηση και δοκιμή. |
|
||||
|
Τυποποιημένη ανάπτυξη: Η JFOPT μπορεί να προσαρμόσει τα καλώδια jumper σύμφωνα με τις απαιτήσεις του χρήστη, συμπεριλαμβανομένου του χρώματος του καλωδίου, της εξωτερικής διάμετρου, του τύπου και της ποσότητας πυρήνα ινών και της δομής συσκευασίας.Για να εξασφαλιστεί η εφαρμογή των τεχνικών προδιαγραφών του προϊόντος και η συνέπεια μεταξύ των διαφόρων παραγγελιών παρτίδων, χρησιμοποιούνται σφραγίσματα δειγμάτων και σχέδια μηχανικής.. |
|
||||
|
Τεχνολογική καινοτομία: Η JFOPT δίνει έμφαση στην τεχνολογική καινοτομία και διαθέτει μια επαγγελματική ομάδα έρευνας και ανάπτυξης που αναπτύσσει συνεχώς πιο προηγμένα και υψηλής απόδοσης υφασμάτινα πηγάδια. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: Η JFOPT παρέχει ολοκληρωμένες υπηρεσίες πριν από την πώληση και μετά την πώληση, συμπεριλαμβανομένης της τεχνικής διαβούλευσης, των συστάσεων για τα προϊόντα και της συντήρησης μετά την πώληση,για την κάλυψη των αναγκών των πελατών και τη διασφάλιση της ικανοποίησης των πελατών. |
|
||||
* Συχνές ερωτήσεις και απαντήσεις- Δεν ξέρω.
1.Τι πρέπει να λαμβάνεται υπόψη κατά την εξατομίκευση των τυποποιημένων καλωδίων ελαστικών ινών;
Συνολικό μήκος καλωδίου επικάλυψης / μήκος κλαδίου / διάμετρος καλωδίου κλαδίου / υλικό καλωδίου ινών / τύπος ινών και αριθμός πυρήνων / χρώμα / επισήμανση και άλλες απαιτήσεις προσαρμογής.
2Πώς διασφαλίζουμε τη σταθερότητα των συνηθισμένων μας καλωδίων οπτικών ινών;
Τα καλώδια δέσμης οπτικών ινών της JFOPT υποβάλλονται σε σχεδιασμό διαδικασίας για να διασφαλιστεί ότι το 100% των συνδέσμων περνά την δοκιμή απώλειας εισαγωγής και την επιθεώρηση της τελικής όψης, εξασφαλίζοντας σταθερές παραμέτρους.
3-Ποιο είναι το χρόνο παράδοσης;
Για τα τυποποιημένα προϊόντα, ο χρόνος παράδοσης ελέγχεται εντός 5 εργάσιμων ημερών, εξασφαλίζοντας ταχεία αποστολή.
