Τόπος καταγωγής:
Κίνα
Μάρκα:
JFOPT
Πιστοποίηση:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Αριθμό μοντέλου:
MPO - βιολέτα 0.5m Branchout Pullingeye MPO 48F OM4 LSZH Heather
Μας ελάτε σε επαφή με

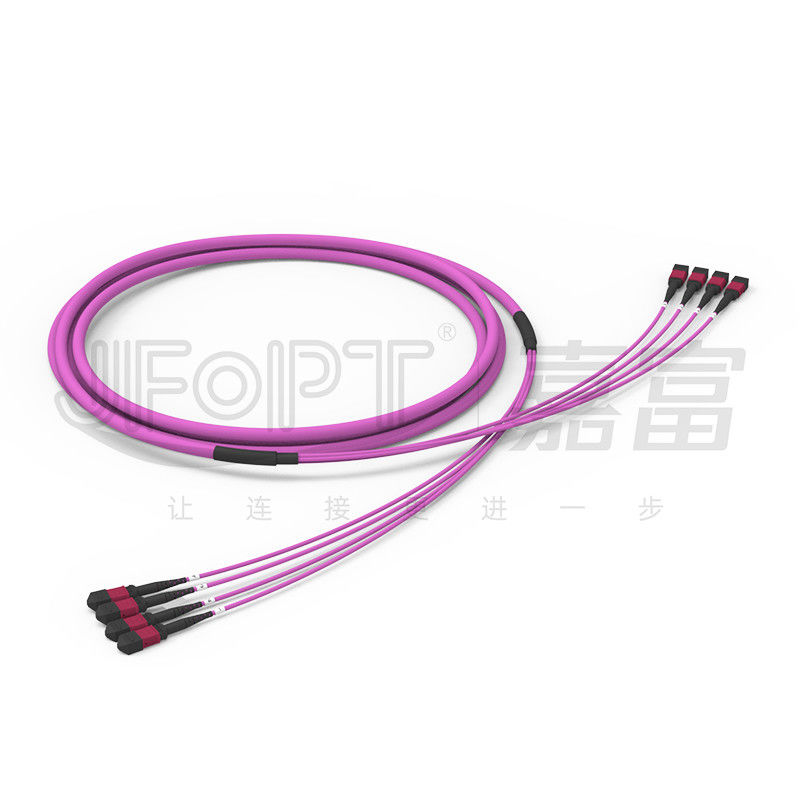

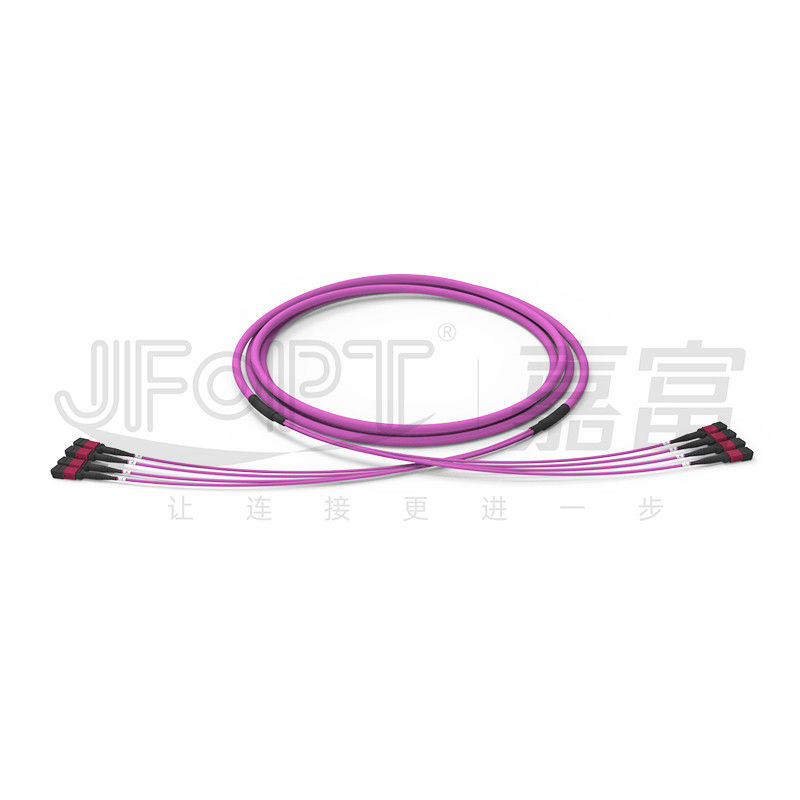

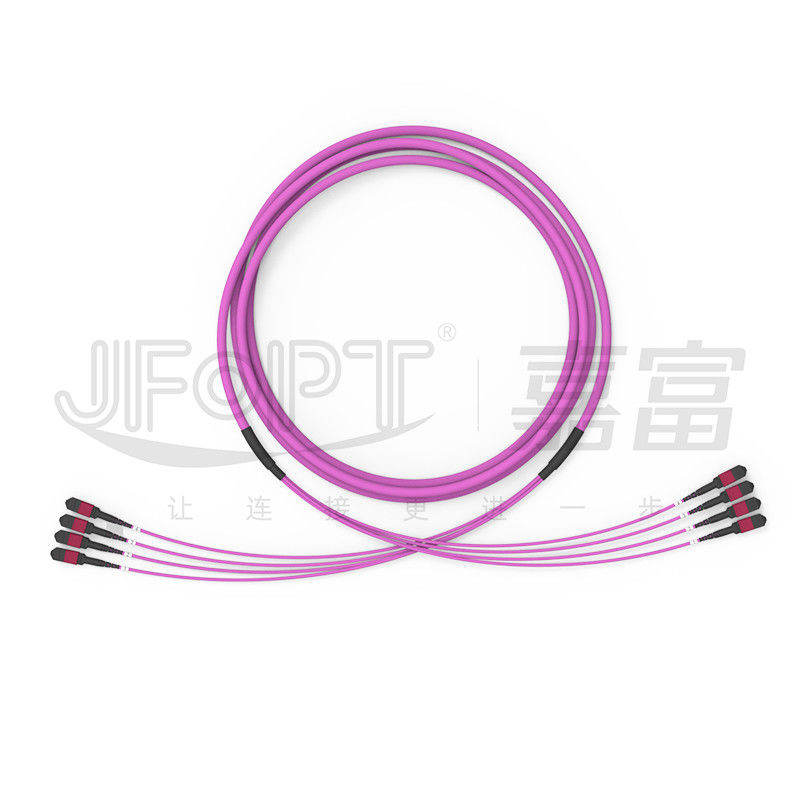

Καλώδιο 48 πυρήνες 4 κορμών MPO - ιώδης πορφυρός 0.5m σπονδυλικών στηλών μονάδων κλάδος αλτών OM4 με το τράβηγμα του ματιού
MPO 48 πυρήνας 4 μονάδα άλτης ινών σπονδυλικών στηλών OM4 έχει 4 συνδετήρες MPO με 12 ίνες κάθε μια σε κάθε τέλος. Κάθε τέλος τυλίγει 4 ολοκληρωμένους κλάδους με την εξάρτηση τραβώ-ματιών με το πλέγμα. Το τέλος του πλέγματος της εξάρτησης τραβώ-ματιών καθορίζεται στον άλτη σπονδυλικών στηλών, και όταν εφαρμόζεται η έλξη, το πλέγμα θα σφιγχτεί, διανέμοντας τη δύναμη τραβήγματος στο εξωτερικό σακάκι του άλτη σπονδυλικών στηλών μέσω της τριβής, που μειώνει τη δυνατότητα της ζημίας στη δομή κλάδων. Οι άλτες σπονδυλικών στηλών JFOPT OM4 είναι διαθέσιμοι στα διάφορα χρώματα και μπορούν επίσης να προσαρμοστούν για να ταιριάξουν με τα χρώματα συνδετήρων, που εξασφαλίζουν μια ενοποιημένη και παρακαλώντας αισθητικά εμφάνιση.
* Χαρακτηριστικά γνωρίσματα
|
①Υψηλής ποιότητας κάμψη-αναίσθητοι OM4 πυρήνες ινών χρήσεων |
②Κατάλληλος για τις εσωτερικές συνδέσεις στις εφαρμογές 40/100G |
||||
|
|
|
||||
|
③Ενσωματώνει μια εξάρτηση τραβώ-ματιών |
④Καμία δομή κλάδων, που παρέχει τη σταθερότερη μετάδοση δύναμης |
||||
|
|
|
||||
* Εφαρμογές
1.Data καλωδίωση κεντρικών δωματίων.
2.40G/100G συστήματα οπτικών επικοινωνιών, οπτικές ενότητες QSFP.
3.Fiber οπτικά συστήματα επικοινωνιών, δίκτυα καλωδιακής τηλεόρασης, δίκτυα τηλεπικοινωνιών.
4.Local δίκτυα περιοχής (LANs), δίκτυα ευρείας περιοχής (WANs), FTTx.
* Παράμετροι συνδετήρων MPO
|
Τύπος συνδετήρων |
Απώλεια εισαγωγής |
Επιστροφής απώλεια |
|||
|
Χαρακτηριστικός |
Μέγιστος |
||||
|
Συνδετήρας MPO |
SM πρότυπα |
0.2dB |
0.75dB |
APC≥60dB |
|
|
SM χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
ΚΚ πρότυπα |
0.2dB |
0.6dB |
PC≥25dB |
||
|
ΚΚ χαμηλή απώλεια |
0.1dB |
0.35dB |
|||
|
Αρσενικό/θηλυκό |
Αρσενικό: με την καρφίτσα, θηλυκό: χωρίς καρφίτσα |
||||
* τρισδιάστατες γεωμετρικές παράμετροι
|
Στοιχεία |
Max |
Λ. |
||
|
Ακτίνα της κυρτότητας (χιλ.) |
Χ |
2000 |
-10000 |
|
|
Υ |
- |
5 |
||
|
Γωνία (°) |
Χ |
0,15 |
-0.15 |
|
|
Υ (APC) |
8.2 |
7.8 |
||
|
Υ (PC) |
0,2 |
-0.2 |
||
|
Ακτίνα της κυρτότητας του οπτικού πυρήνα (χιλ.) |
- |
1 |
||
|
Ύψος ινών (NM) |
3500 |
1000 |
||
|
Διαφορά ύψους της παρακείμενης ίνας (NM) |
500 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
|
Μέγιστος αρνητικός συνεπίπεδος (NM) |
300 |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
||
* Παράμετροι καλωδίων
|
Στοιχείο |
Παράμετρος |
||||||
|
Τύπος ινών |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Αρίθμηση ινών |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Αρίθμηση μονάδων |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
12 πυρήνες/μονάδα |
24 πυρήνες/μονάδα |
|
Κεντρικό μέλος δύναμης |
/ |
/ |
FRP |
||||
|
Εξωτερική διάμετρος μονάδων υπο--καλωδίων |
3.0mm |
||||||
|
Υλικό σακακιών μονάδων υπο--καλωδίων |
PVC/LSZH |
||||||
|
Χρώμα σακακιών μονάδων υπο--καλωδίων |
Κίτρινες/πορτοκαλιές/πράσινες/βιολέτα/προσαρμογή της Heather |
||||||
|
Μέλος δύναμης μονάδων υπο--καλωδίων |
Νήμα Aramid |
||||||
|
Εξωτερική διάμετρος σακακιών |
9.5mm |
9.5mm |
11.5mm |
13.5mm |
17.0mm |
||
|
Εξωτερικό υλικό σακακιών |
PVC/LSZH |
||||||
|
Εξωτερικό χρώμα σακακιών |
Κίτρινες/πορτοκαλιές/πράσινες/βιολέτα/προσαρμογή της Heather |
||||||
|
Εκτατή δύναμη (μακροπρόθεσμη) |
300N |
200N |
400N |
800N |
1600N |
||
|
Εκτατή δύναμη (βραχυπρόθεσμη) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Αντίσταση συντριβής (μακροπρόθεσμη) |
300N/10cm |
||||||
|
Αντίσταση συντριβής (βραχυπρόθεσμη) |
1000N/10cm |
||||||
|
Ελάχιστη κάμπτοντας ακτίνα (δυναμική) |
20D |
||||||
|
Ελάχιστη κάμπτοντας ακτίνα (στατική) |
10D |
||||||
|
Λειτουργούσα θερμοκρασία |
-20~60℃ |
||||||
|
Θερμοκρασία αποθήκευσης |
-20~60℃ |
||||||
|
Εκτίμηση πυρκαγιάς |
OFN/OFNR/OFNP |
||||||
* Επιλογές χρώματος συνδετήρων
|
Συνδετήρας MPO |
||||
|
SM |
Πράσινος |
Κίτρινος |
||
|
Αριθμός PANTONE 2270C χρώματος αναφοράς |
Αριθμός PANTONE 100C χρώματος αναφοράς |
|||
|
|
|
|||
|
ΚΚ |
Μπεζ |
Aqua |
||
|
Αριθμός PANTONE 7534C χρώματος αναφοράς |
Αριθμός PANTONE 2226C χρώματος αναφοράς |
|||
|
|
|
|||
|
Βιολέτα |
- |
|||
|
Αριθμός PANTONE 7641C χρώματος αναφοράς |
||||
|
|
||||
* Επιλογές μποτών
|
Μπότα MPO |
||||
|
Τύπος |
Προδιαγραφή |
Εφαρμόσιμο καλώδιο |
Εικόνα |
Σχέδια |
|
Στρογγυλή μπότα |
3.0 μήκος 33mm μποτών |
3.0/3.2 |
|
|
|
3.0 μήκος 17mm μποτών |
3.0/3.2 |
|
|
|
|
Τετραγωνική μπότα |
3.0 μήκος 25mm μποτών |
3.0/3.2 |
|
|
|
Ετικέττα τραβήγματος |
Καθολικό για όλες τις μπότες |
Καθολικός |
|
|
* Επιλογή πολικότητας
|
12F σκοινί μπαλωμάτων |
||||
|
|
* Συσκευασία προϊόντων
|
|
|
|
Πυκνωμένη αντιστατική τσάντα |
Πυκνωμένο χαρτοκιβώτιο |
* Δύναμη εργοστασίων
|
Επαγγελματίας: JFOPT έχει εστιάσει στην παραγωγή των αλτών MPO για περισσότερο από 10 έτη. Με την επαγγελματική τεχνολογία και ένα πλήρες σύνολο πρώτης τάξεως εξοπλισμού εμπορικών σημάτων (SUMIX/JRG/OPTOTEST), μπορεί να παραγάγει τους υψηλής ποιότητας, υψηλής απόδοσης άλτες MPO. |
|
||||
|
Ικανότητα κατασκευής: JFOPT έχει 5 γραμμές παραγωγής MPO, που επιτρέπουν στη γρήγορη και αποδοτική παραγωγή μιας μεγάλης ποσότητας των καλωδίων κορμών MPO για να ικανοποιήσει τις απαιτήσεις πελατών. |
|
||||
|
Ποιοτικός έλεγχος: JFOPT εφαρμόζει τα ακριβή μέτρα ποιοτικού ελέγχου σε κάθε στάδιο, από την πρώτη ύλη στις διαδικασίες παραγωγής, με την επαγγελματικούς ποιοτική επιθεώρηση και τον έλεγχο. Διευθύνουμε το τρισδιάστατο παρεμβαλλόμετρο 100% που εξετάζει/δοκιμή επιστροφής απώλειας/επιθεώρηση τέλος-προσώπου για να εξασφαλίσουμε ποιότητα των προϊόντων. |
|
||||
|
Θέτοντας πρότυπα: JFOPT μπορεί να διατυπώσει και να εφαρμόσει αυστηρά τα πρότυπα παραγωγής αλτών MPO σύμφωνα με το χρήστη πρέπει να εξασφαλίσει τη συνέπεια προϊόντων και τη σταθερότητα απόδοσης. |
|
||||
|
Τεχνολογική καινοτομία: JFOPT εστιάζει στη τεχνολογική καινοτομία και έχει μια επαγγελματική ομάδα Ε&Α για να αναπτύξει συνεχώς τους άλτες MPO με τις πιό προηγμένες λειτουργίες και υψηλότερη την απόδοση. |
|
||||
|
Υπηρεσία και τεχνική υποστήριξη: JFOPT παρέχει τις περιεκτικές pre-sales και μεταπωλήσεων υπηρεσίες, συμπεριλαμβανομένων των τεχνικών διαβουλεύσεων, της σύστασης προϊόντων, της συντήρησης μεταπωλήσεων, κ.λπ., για να ικανοποιήσει τις ανάγκες πελατών και να εξασφαλίσει ικανοποίηση πελατών. |
|
||||
* Συχνό Q&A
1.What το τα ζητήματα πρέπει να δοθούν την προσοχή κατά προσαρμογή των αλτών MPO;
Μήκος αλτών MPO/υλικό καλωδίων/τύπος ινών και αριθμός προτύπων απώλειας πυρήνων/αρσενικών/θηλυκών/ενθέτων συνδετήρων/χρώματος/ετικέτας και άλλων προσαρμοσμένων απαιτήσεων.
2.How ο άλτης MPO μας εξασφαλίζει σταθερές παραμέτρους;
Ο άλτης 100% MPO JFOPT πέρασε την τρισδιάστατη δοκιμή παρέμβασης και 100% πέρασε τη δοκιμή επιστροφής απώλειας εισαγωγής για να εξασφαλίσει σταθερές παραμέτρους.
3.Our χρονική ανοχή;
Μπορούμε να παραγάγουμε τους συνδετήρες 30000+ MPO το μήνα, οι οποίοι μπορούν πλήρως να εγγυηθούν τη γρήγορη αποστολή σας.
4.What άλλα παράγωγα προϊόντα MPO κάνουμε;
Μπορούμε επίσης να παραγάγουμε τα σχετικά προϊόντα MPO όπως το αρσενικός--θηλυκό καλώδιο αλτών μετάβασης connector/MT διακοπτών /MPO attenuator/MPO MPO.
